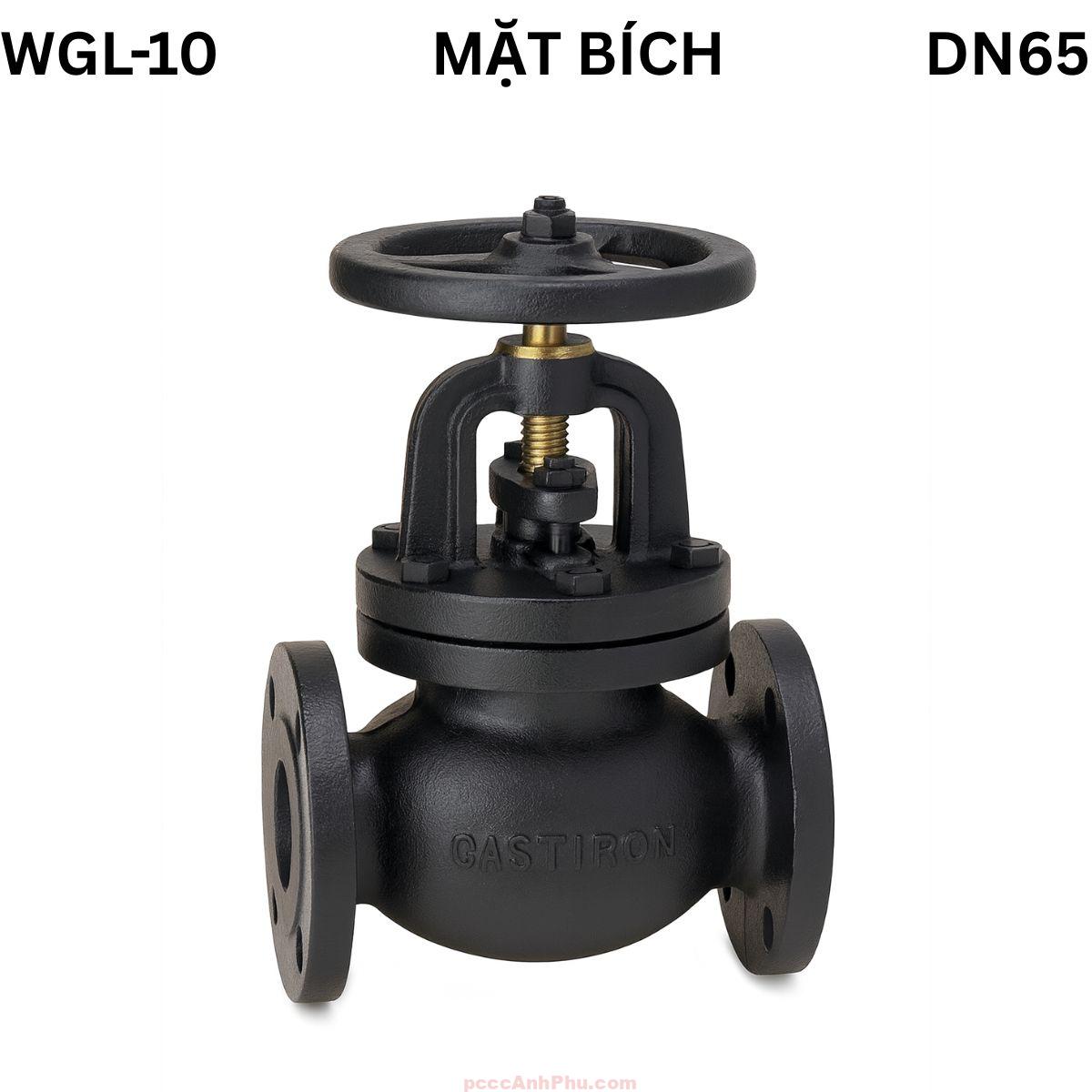

Van cầu mặt bích Wonil WGL-10 65A

Giới thiệu

Van cầu Wonil WGL-10 65A là thiết bị điều khiển lưu chất chất lượng cao, được sản xuất bởi hãng Wonil – Hàn Quốc. Sản phẩm được thiết kế theo tiêu chuẩn KS 10K, thích hợp sử dụng cho các hệ thống hơi nóng, khí nén, nước và dầu. Với kích cỡ 65A, van phù hợp lắp đặt tại các tuyến ống trung bình, nơi cần điều tiết dòng chảy ổn định và độ kín cao. Thân van được đúc từ gang GC200, đĩa và trục sử dụng thép không gỉ STS304, ghế đồng CAC406 giúp chống rò rỉ tuyệt đối trong điều kiện áp lực 10 bar.

Van cầu Wonil WGL-10 65A hoạt động bằng tay quay cơ học, cơ chế đóng mở dạng nâng hạ tuyến tính giúp thao tác nhẹ nhàng và chính xác. Bề mặt ghế van được mài tinh, đĩa ép chặt khi đóng hoàn toàn, đảm bảo độ kín ổn định và tuổi thọ dài lâu. Đây là dòng van được tin dùng rộng rãi trong các nhà máy, khu công nghiệp, lò hơi, trạm bơm và hệ thống cấp thoát nước công trình dân dụng.

Tham khảo thêm các sản phẩm: van cầu thủy lực

Cấu tạo tổng quan

Van cầu Wonil WGL-10 65A có thiết kế nhỏ gọn nhưng chắc chắn, với cấu trúc thân – nắp bulông dễ bảo trì và thay thế. Tay quay bằng gang sơn tĩnh điện cho cảm giác vững chắc khi vận hành. Từng chi tiết được tính toán tỉ mỉ để đảm bảo áp lực phân bố đều trong khoang van, hạn chế biến dạng thân khi đóng mở liên tục.

Bảng vật liệu cấu tạo chi tiết của van cầu Wonil WGL-10 65A:

Thành phần	Vật liệu	Đặc tính kỹ thuật
Thân van (Body)	Gang GC200	Chịu áp suất 10 bar, chống biến dạng
Nắp van (Bonnet)	GC200	Liên kết bulông chắc chắn, dễ bảo dưỡng
Đĩa van (Disc)	STS304	Chống mài mòn, bền nhiệt
Trục van (Stem)	STS304	Không gỉ, truyền chuyển động mượt
Ghế van (Seat)	Đồng CAC406	Độ kín cao, giảm ma sát khi đóng
Tay quay (Handle)	Gang sơn tĩnh điện	Dễ thao tác, chống trơn trượt

Sự kết hợp giữa vật liệu gang, đồng và inox tạo nên độ bền hoàn hảo cho van cầu Wonil. Cấu trúc thân đúc liền khối giúp giảm rò rỉ và tăng khả năng chịu áp lực, trong khi ghế đồng được ép chính xác để tránh hở mép sau thời gian dài sử dụng. Bên ngoài được phủ lớp sơn epoxy màu xám, tăng cường khả năng chống oxy hóa, phù hợp cho cả môi trường ngoài trời.

Với thiết kế mặt bích tiêu chuẩn KS B1511, van dễ dàng kết nối với các phụ kiện và ống tiêu chuẩn JIS, đảm bảo độ kín tuyệt đối khi siết bulông. Đây là lợi thế khiến dòng WGL-10 được sử dụng phổ biến trong hệ thống công nghiệp Hàn Quốc và Việt Nam.

Nguyên lý hoạt động

Van cầu hoạt động dựa trên chuyển động nâng – hạ của đĩa van vuông góc với hướng dòng chảy. Khi người dùng xoay tay quay, trục van di chuyển tuyến tính, kéo đĩa ra khỏi ghế van để mở hoặc ép chặt xuống để đóng. Cơ chế này giúp điều tiết lưu lượng chính xác, giảm rung động và tránh búa nước trong đường ống.

        ┌───────────────┐
        │     Tay quay   │
        └──────┬────────┘
               │ Trục van
               ▼
           ┌───────────┐
           │   Đĩa van │ ← Lên / Xuống
           └─────┬─────┘
                 │
         ┌───────┴────────┐
         │     Thân van    │
         └────────────────┘
         ▲              ▲
       Dòng vào      Dòng ra

Nhờ cấu trúc đóng mở vuông góc, van cầu Wonil WGL-10 65A không bị ảnh hưởng bởi áp lực dòng chảy, đảm bảo độ kín ổn định khi ngắt hoàn toàn. Khi mở một phần, khoảng hở giữa đĩa và ghế cho phép điều tiết lưu lượng chính xác, giúp tiết kiệm năng lượng và bảo vệ thiết bị hạ lưu.

Van vận hành thủ công nhẹ, không cần mô tơ hoặc khí nén hỗ trợ, thích hợp cho các hệ thống công nghiệp quy mô nhỏ đến trung bình. Ngoài ra, cơ chế tuyến tính giúp tránh ma sát đột ngột, kéo dài tuổi thọ ghế van và đĩa van đáng kể.

Ưu điểm

Độ kín cao: Cấu tạo ghế đồng và đĩa inox được mài tinh giúp đạt độ kín tuyệt đối, giảm thiểu rò rỉ kể cả sau thời gian sử dụng dài.

Vật liệu bền bỉ: Gang GC200 kết hợp thép không gỉ STS304 giúp van chịu được áp lực và nhiệt độ cao, thích hợp cho nhiều môi trường.

Dễ điều khiển: Tay quay cơ học lớn, thao tác nhẹ, thuận tiện khi đóng mở thường xuyên.

Thiết kế bảo trì nhanh: Nắp van tháo bằng bulông cho phép kiểm tra và thay thế nhanh các chi tiết trong quá trình vận hành.

Khả năng điều tiết tốt: Đĩa van di chuyển tuyến tính giúp kiểm soát lưu lượng dễ dàng, tránh hiện tượng sốc áp.

Độ ổn định cao: Cấu trúc thân chắc, giảm rung động trong hệ thống, đảm bảo tuổi thọ dài lâu.

Tiêu chuẩn quốc tế: Được sản xuất theo tiêu chuẩn KS B2304, kiểm định chất lượng nghiêm ngặt từ Hàn Quốc.

Ứng dụng

Van cầu Wonil WGL-10 65A được ứng dụng trong nhiều ngành nghề khác nhau nhờ độ bền cao và hiệu suất điều tiết ổn định.

Hệ thống hơi nước: Dùng cho đường ống dẫn hơi trong nhà máy dệt, nhuộm, sấy hoặc chế biến gỗ, giúp kiểm soát áp lực an toàn.

Hệ thống cấp nước: Lắp đặt tại trạm bơm, khu xử lý nước sạch, hệ thống phân phối và thu hồi nước sinh hoạt.

Ngành dầu khí: Phù hợp với hệ thống dẫn dầu và khí trung áp, giúp đóng nhanh khi cần bảo trì hoặc ngắt khẩn cấp.

Ngành lạnh – HVAC: Sử dụng trong hệ thống nước lạnh và nước nóng để điều chỉnh lưu lượng theo tải làm mát hoặc sưởi.

Ngành chế biến thực phẩm: Phù hợp với dây chuyền hơi nóng, nấu, tiệt trùng, đảm bảo an toàn vệ sinh lưu chất.

Ngành hóa chất nhẹ: Ứng dụng cho các hệ thống xử lý dung môi trung tính, nước tuần hoàn và khí nén công nghiệp.

Lắp đặt & vận hành

Bước 1: Kiểm tra van trước khi lắp
Đảm bảo van sạch, không có cặn hoặc tạp chất trong khoang. Kiểm tra hướng dòng chảy được khắc trên thân để lắp đúng chiều.

Bước 2: Định vị và căn chỉnh
Đặt van giữa hai mặt bích của đường ống, căn đồng tâm để tránh biến dạng khi siết. Dùng gioăng phù hợp để đảm bảo độ kín.

Bước 3: Siết bulông đều tay
Siết lần lượt theo hình chéo để lực phân bố đồng đều, tránh cong vênh và hở mép mặt bích.

Bước 4: Kiểm tra vận hành
Xoay nhẹ tay quay để kiểm tra hành trình đĩa van. Thử áp lực bằng nước sạch nhằm phát hiện rò rỉ sớm.

Bước 5: Bảo trì định kỳ
Định kỳ 3–6 tháng tra mỡ trục, làm sạch ghế van và đĩa van, kiểm tra gioăng làm kín. Khi không sử dụng lâu, nên mở van 50% để tránh bó kẹt.

Lưu ý: Không đóng mở quá nhanh để tránh búa nước. Tránh sử dụng van cho môi trường chứa hạt rắn hoặc hóa chất ăn mòn mạnh. Lắp van theo hướng thẳng đứng giúp đạt hiệu quả kín và bền nhất.
