Giới thiệu

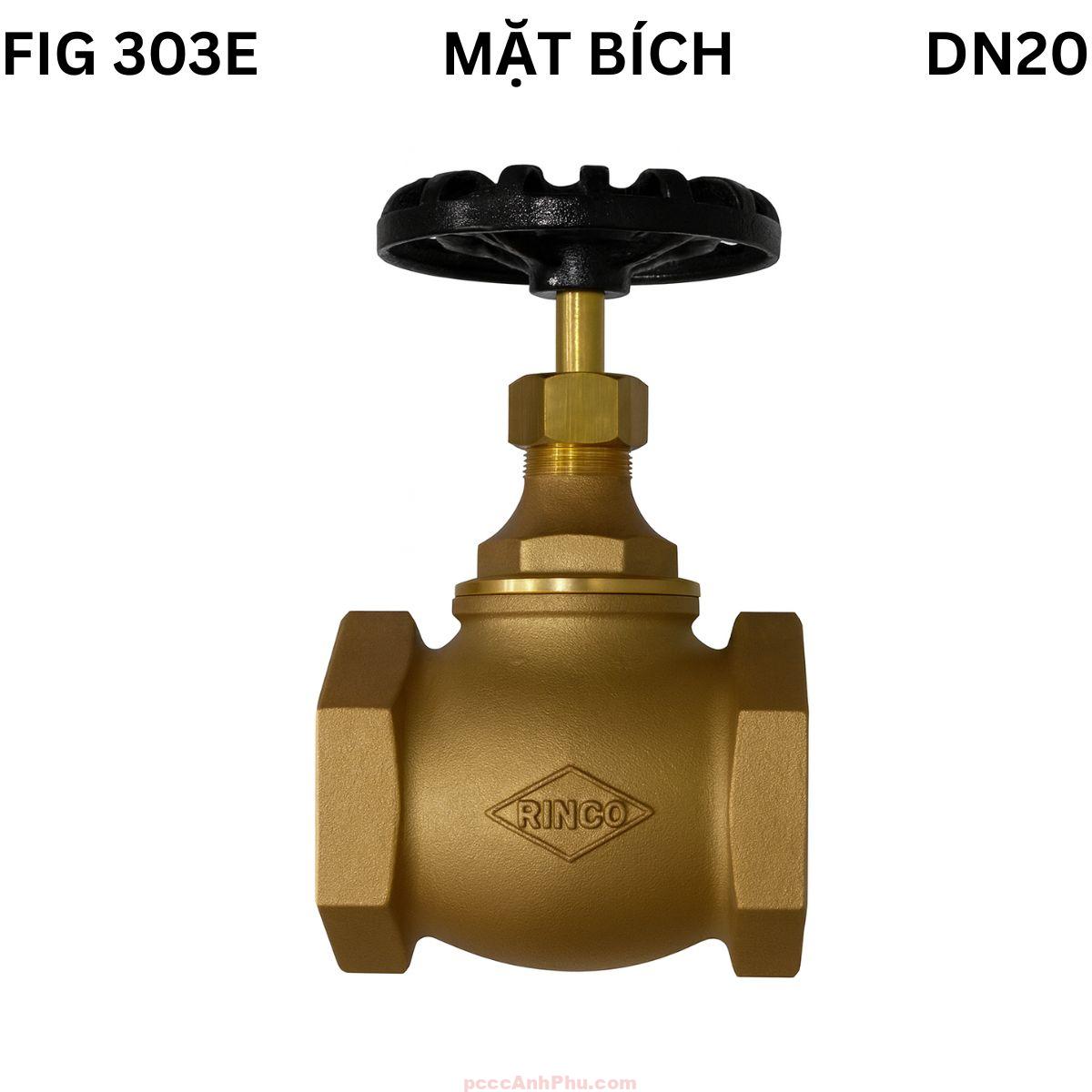

Van cầu Rinco FIG 303E DN20 là dòng van đồng đúc chất lượng cao đến từ thương hiệu Rinco – Đài Loan, chuyên dùng trong các hệ thống cấp nước, HVAC, phòng cháy chữa cháy và ứng dụng công nghiệp nhẹ. Với thiết kế kết nối ren BSP theo tiêu chuẩn BS 21, sản phẩm đảm bảo lắp đặt dễ dàng và vận hành bền bỉ trong môi trường có áp lực trung bình đến cao. Kích thước DN20 phù hợp với các hệ thống ống nhỏ đến vừa, nơi cần điều tiết lưu lượng ổn định và kín tuyệt đối.
Van cầu Rinco FIG 303E DN20 được sản xuất theo tiêu chuẩn BS EN 12266-1:2003, có áp suất làm việc PN16 (16 bar) và dải nhiệt độ hoạt động -10°C đến 120°C. Thân van và nắp làm từ đồng đúc, trục bằng đồng thau, ghế van làm kín bằng PTFE giúp van vận hành êm, kín và chống ăn mòn hiệu quả. Đây là sản phẩm lý tưởng cho các hệ thống kỹ thuật yêu cầu độ tin cậy cao và tuổi thọ lâu dài.

Tham khảo thêm các sản phẩm: van cầu
Cấu tạo tổng quan
Van cầu Rinco FIG 303E DN20 có thiết kế thân đồng đúc bền chắc, chịu được áp lực và nhiệt độ cao trong quá trình vận hành. Các chi tiết được gia công chính xác nhằm đảm bảo độ kín và độ bền cơ học cao. Tay quay gang đúc được phủ sơn tĩnh điện giúp thao tác dễ dàng và chống gỉ sét. Với chiều dài 56mm và chiều cao 76mm, sản phẩm có kích thước nhỏ gọn, phù hợp lắp ở không gian hạn chế.
Bảng vật liệu cấu tạo chi tiết của van cầu Rinco FIG 303E DN20:
| Thành phần | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Đồng đúc (Cast Bronze) | Chống ăn mòn, chịu áp PN16 |
| Nắp van (Bonnet) | Đồng đúc (Cast Bronze) | Kín khít, dễ tháo lắp và bảo dưỡng |
| Trục van (Stem) | Đồng thau (Brass) | Chịu lực tốt, truyền động nhẹ |
| Gioăng làm kín (Packing) | PTFE (Teflon) | Giảm ma sát, chịu nhiệt cao, chống rò rỉ |
| Tay quay (Hand wheel) | Gang đúc (Cast Iron) | Bền, sơn đen chống oxy hóa |
Thiết kế hình cầu của thân van giúp phân bổ áp lực đều, tránh hiện tượng xói mòn và tổn thất áp suất trong đường ống. Kết cấu ren BSP chuẩn Anh quốc (BS 21) giúp van dễ dàng kết nối với hầu hết hệ thống đường ống tại Việt Nam. Với cấu tạo bền chắc, van hoạt động ổn định ngay cả trong môi trường có áp suất dao động hoặc nhiệt độ thay đổi thường xuyên.
Mỗi sản phẩm trước khi xuất xưởng đều được kiểm tra áp lực và độ kín theo tiêu chuẩn BS EN 12266:1, đảm bảo an toàn và độ tin cậy tuyệt đối trong quá trình sử dụng lâu dài.
Nguyên lý hoạt động
Van cầu Rinco FIG 303E DN20 hoạt động dựa trên nguyên lý nâng – hạ đĩa tuyến tính. Khi người vận hành xoay tay quay, trục van truyền chuyển động lên đĩa, điều chỉnh độ mở để lưu chất đi qua hoặc bị chặn lại. Khi đĩa nâng lên, dòng nước hoặc hơi được thông suốt; khi đĩa hạ xuống, van đóng kín hoàn toàn, ngăn dòng chảy rò rỉ.
┌───────────────┐
│ Tay quay │
└──────┬────────┘
│ Trục van
▼
┌───────────┐
│ Đĩa van │ ← Lên / Xuống
└─────┬─────┘
│
┌───────┴────────┐
│ Thân van │
└────────────────┘
▲ ▲
Dòng vào Dòng ra
Nhờ cấu trúc đóng mở vuông góc, áp lực tác động lên đĩa được phân bổ đều, tránh mài mòn và bảo vệ ghế van. Cơ chế này giúp van điều tiết lưu lượng chính xác, không gây sốc áp, thích hợp cho các hệ thống cần ổn định lưu lượng như HVAC và nước sinh hoạt. Đặc biệt, van có thể hoạt động ổn định trong dải nhiệt -10°C đến 120°C mà không biến dạng hay rò rỉ.
Van cầu Rinco DN20 được thiết kế vận hành thủ công, không cần nguồn năng lượng ngoài, dễ sử dụng và bảo trì. Đây là giải pháp tiết kiệm và hiệu quả cho các công trình kỹ thuật dân dụng và công nghiệp.
Ưu điểm
Chịu áp cao PN16: Hoạt động ổn định trong môi trường áp suất 16 bar, không rò rỉ, kín tuyệt đối.
Chống ăn mòn vượt trội: Thân đồng đúc và trục đồng thau giúp van chịu được nước nóng, hơi và dung môi trung tính.
Điều tiết lưu lượng chính xác: Cơ chế tuyến tính giúp người vận hành dễ dàng kiểm soát tốc độ dòng chảy.
Vận hành nhẹ: Tay quay lớn, cơ chế trục đồng giúp đóng mở êm và nhẹ nhàng.
Thiết kế gọn: Kích thước nhỏ, dễ lắp trong không gian hạn chế, không chiếm diện tích đường ống.
Gioăng PTFE cao cấp: Tăng khả năng kín khít, giảm hao mòn và chịu nhiệt tốt.
Độ bền cao: Cấu tạo cơ khí chắc chắn, chịu rung và dao động áp tốt, tuổi thọ dài.
Ứng dụng
Van cầu Rinco FIG 303E DN20 được ứng dụng rộng rãi trong các lĩnh vực dân dụng và công nghiệp, nơi cần điều tiết lưu lượng ổn định và an toàn.
Hệ thống nước sinh hoạt: Dùng trong đường ống cấp nước cho nhà ở, khu dân cư, khách sạn, tòa nhà cao tầng.
Hệ thống HVAC: Lắp đặt trong đường ống nước lạnh và nước nóng của hệ thống điều hòa không khí trung tâm.
Hệ thống PCCC: Sử dụng cho tủ bơm, van chặn, và hệ thống sprinkler trong các tòa nhà và nhà máy.
Ngành thực phẩm: Ứng dụng trong dây chuyền xử lý nước nóng, hơi nhẹ, đảm bảo an toàn vệ sinh nhờ vật liệu đồng đúc.
Ngành cơ điện – dân dụng: Lắp trong hệ thống nước kỹ thuật, xả áp, đường ống phụ của tòa nhà.
Ngành hóa chất nhẹ: Dùng trong hệ thống dung môi trung tính, khí nén và các ứng dụng áp suất thấp.
Lắp đặt & vận hành
Bước 1: Chuẩn bị lắp đặt
Vệ sinh sạch đường ống và van, đảm bảo không còn bụi bẩn hoặc mạt kim loại. Kiểm tra hướng dòng chảy khắc trên thân van.
Bước 2: Lắp đặt đúng chiều
Lắp van theo hướng dòng chảy, quấn băng keo non hoặc keo ren chuyên dụng ở đầu nối để tránh rò rỉ.
Bước 3: Siết chặt đều tay
Dùng cờ lê siết đều hai đầu ren, tránh xoắn vặn quá lực gây nứt thân van hoặc hư ren kết nối.
Bước 4: Kiểm tra vận hành
Mở nhẹ nước thử áp, xoay tay quay kiểm tra chuyển động đĩa van. Đảm bảo không rò rỉ tại mối nối.
Bước 5: Bảo trì định kỳ
Vệ sinh định kỳ 3–6 tháng, kiểm tra gioăng PTFE và bôi trơn trục van. Khi không dùng lâu, nên mở van 50% để tránh bó cứng.
Lưu ý: Không sử dụng trong môi trường axit mạnh hoặc hóa chất ăn mòn. Lắp đặt theo phương thẳng đứng để đạt hiệu quả kín cao và dễ thao tác.
