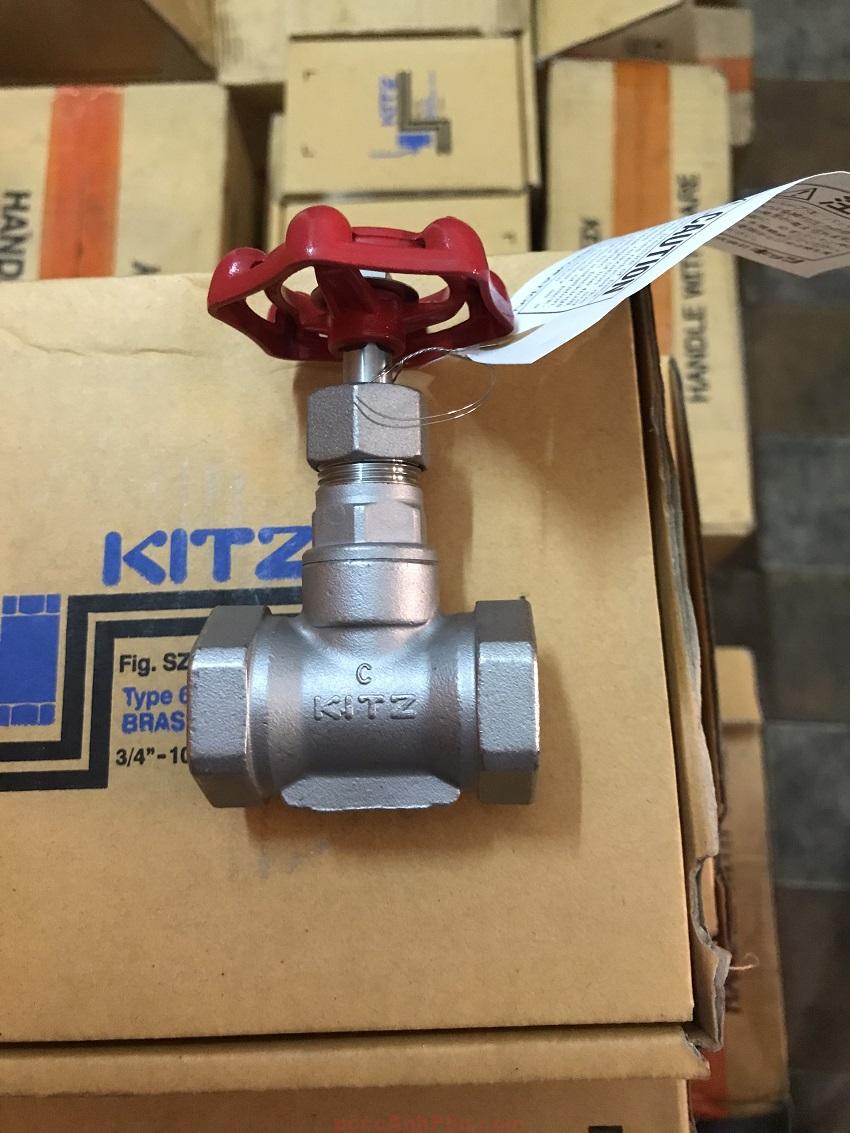

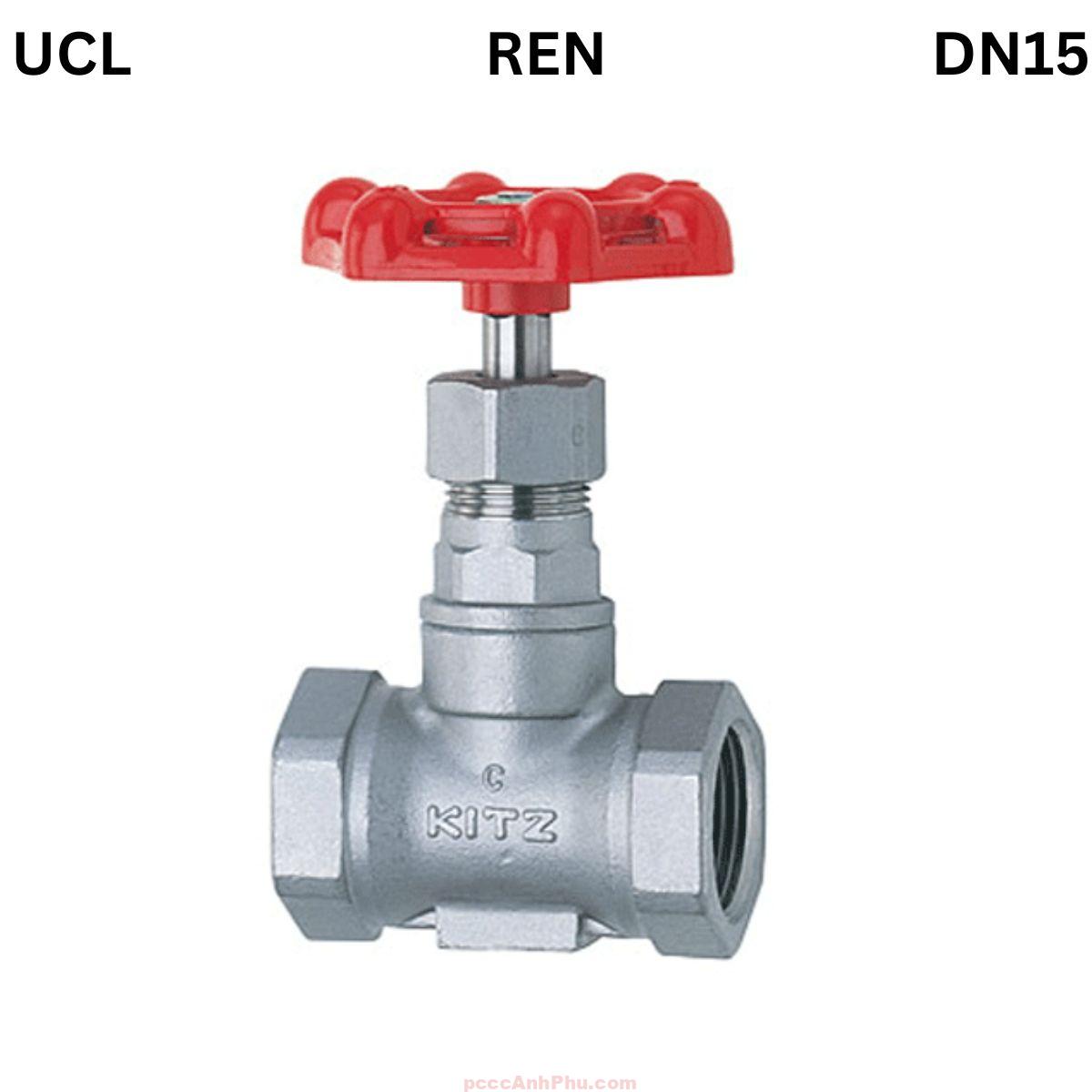

Van cầu ren inox Kitz UCL DN15

Giới thiệu

Van cầu ren inox Kitz UCL DN15 là sản phẩm thuộc dòng van cầu inox ren tiêu chuẩn JIS 5K, được sản xuất bởi Kitz Corporation – thương hiệu van công nghiệp hàng đầu Nhật Bản. Dòng van này được thiết kế để điều tiết hoặc ngắt dòng chất lỏng, hơi, khí trong các hệ thống đường ống cỡ nhỏ và trung bình, hoạt động ổn định ở áp suất tối đa 1.0 MPa và nhiệt độ đến 180°C. Với chất lượng cao, kiểu dáng nhỏ gọn và khả năng chống ăn mòn tuyệt vời, Kitz UCL DN15 được tin dùng tại nhiều nhà máy, khu dân cư và công trình công nghiệp hiện đại.

Thân van được làm bằng inox SCS13A đúc nguyên khối, trục và đĩa van bằng SUS304 giúp chống gỉ sét, chịu nhiệt và độ bền cơ học cao. Kết cấu ren BSP (JIS B0203) giúp việc lắp đặt và tháo dỡ dễ dàng, đảm bảo độ kín tuyệt đối mà không cần dùng lực quá lớn. Đây là lựa chọn lý tưởng cho các hệ thống nước sạch, hơi nhẹ, dầu hoặc dung dịch trung tính.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

Van cầu Kitz UCL DN15 có cấu trúc thân đúc dày, ren chính xác và đĩa đóng kín tuyệt đối, giúp vận hành ổn định trong điều kiện áp suất và nhiệt độ cao. Cấu tạo đơn giản nhưng tinh tế, đảm bảo hiệu suất điều tiết dòng chảy mượt mà và dễ bảo trì khi cần thiết.

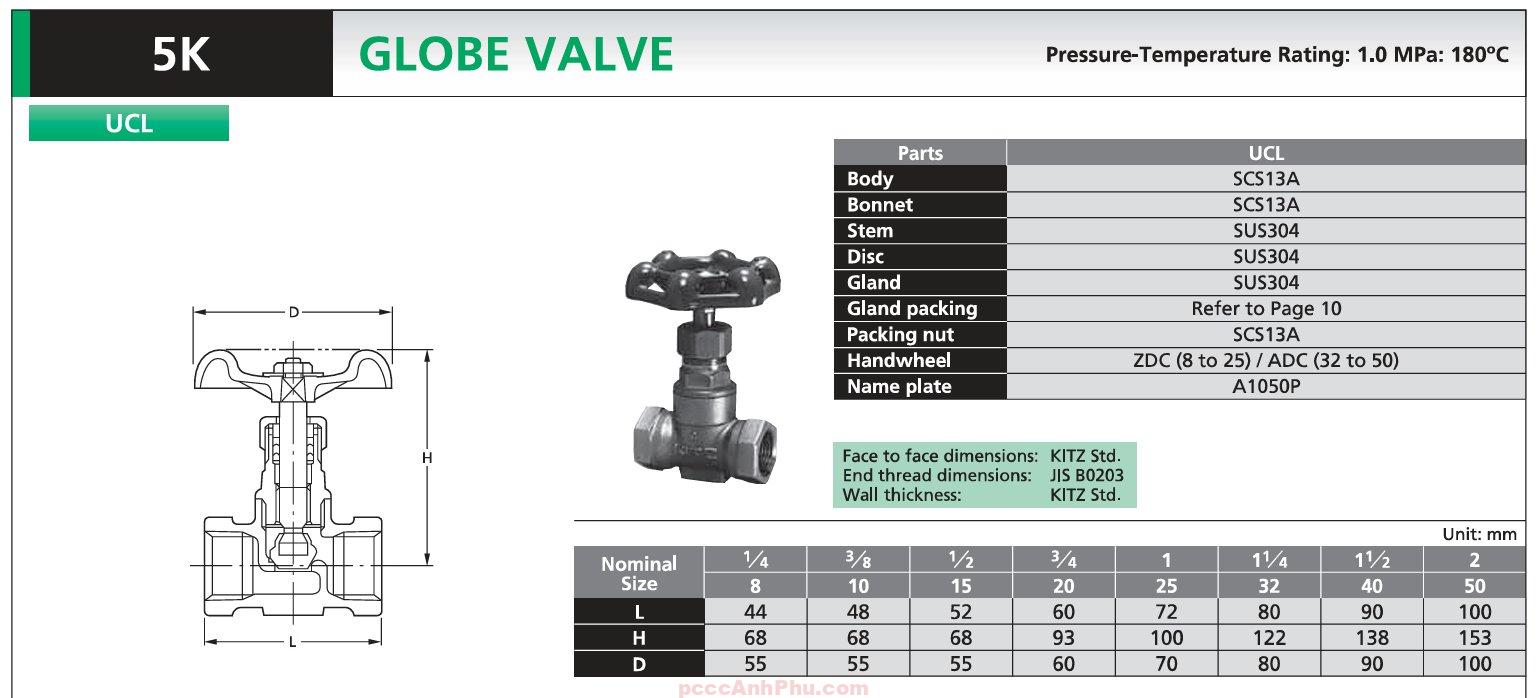

Dưới đây là bảng vật liệu chi tiết của model DN15:

Thông số kích thước tiêu chuẩn của van Kitz UCL DN15:

Toàn bộ sản phẩm được kiểm định áp lực theo tiêu chuẩn KITZ Std, đảm bảo độ bền, độ kín và khả năng chịu va đập cơ học. Bề mặt ren được tiện CNC chính xác, giúp kết nối hoàn hảo với đường ống ren BSP hoặc NPT tương ứng.

Nguyên lý hoạt động

Van cầu Kitz UCL DN15 vận hành theo cơ chế nâng-hạ tuyến tính. Khi người dùng xoay tay quay, trục van di chuyển lên hoặc xuống theo chiều dọc, kéo theo đĩa van mở hoặc đóng dòng chảy. Cấu trúc đĩa dạng nón phẳng giúp dòng chất lỏng được điều tiết đều, tránh hiện tượng búa nước và rung ống.

         ┌──────────────┐
         │   Tay quay    │
         └────┬─────────┘
              │  Trục van (Stem)
              ▼
         ┌──────────────┐
         │   Đĩa van     │ ← Lên / Xuống
         └────┬─────────┘
              │
         ┌────┴──────┐
         │  Thân van │
         └───────────┘
          ▲         ▲
        Dòng vào   Dòng ra

Nhờ cơ chế đóng mở tuyến tính, van cầu inox DN15 cho phép điều tiết lưu lượng chính xác, đóng kín nhanh, hạn chế thất thoát năng lượng. Cấu trúc inox giúp van hoạt động ổn định trong môi trường ẩm, hóa chất nhẹ, hơi hoặc nước nóng.

Ưu điểm

1. Chống ăn mòn vượt trội: Toàn bộ cấu trúc bằng inox SCS13A và SUS304 giúp van không bị gỉ sét, bền bỉ trong môi trường khắc nghiệt.

2. Kín tuyệt đối: Gioăng PTFE/Graphite đảm bảo không rò rỉ, duy trì áp suất ổn định lâu dài.

3. Dễ lắp đặt: Kết nối ren BSP chuẩn JIS, lắp nhanh chóng mà không cần thiết bị chuyên dụng.

4. Vận hành nhẹ: Tay quay hợp kim ZDC dễ thao tác, không trơn trượt ngay cả khi tay ướt hoặc có dầu.

5. Kích thước nhỏ gọn: DN15 phù hợp hệ thống ống nhỏ, tối ưu không gian và dễ thay thế.

6. Độ bền cao: Cấu tạo liền khối, ít mối ghép, giảm nguy cơ rò rỉ hoặc hư hại trong quá trình sử dụng.

Ứng dụng

Van cầu inox Kitz UCL DN15 được sử dụng rộng rãi trong nhiều ngành công nghiệp và dân dụng nhờ khả năng làm việc ổn định, độ kín cao và vật liệu chống ăn mòn.

Hệ thống nước sạch: Dùng trong tòa nhà, khu dân cư, bệnh viện và nhà máy nước.

Hệ thống hơi nhẹ: Điều tiết lưu lượng hơi trong nồi hơi, máy sấy và hệ thống sưởi.

Ngành thực phẩm – dược phẩm: Sử dụng trong đường ống dẫn nước tinh khiết, hơi tiệt trùng hoặc dung dịch vệ sinh.

Ngành hóa chất nhẹ: Dẫn dung môi, khí nén hoặc dung dịch trung tính.

Ngành cơ điện lạnh: Lắp đặt trong hệ thống điều hòa không khí, làm mát hoặc HVAC công nghiệp.

Lắp đặt & vận hành

Bước 1: Kiểm tra trước khi lắp đặt
Đảm bảo bề mặt ren sạch, không có bụi bẩn hoặc vật cản. Xác định chiều dòng chảy in trên thân van trước khi lắp.

Bước 2: Lắp theo đúng hướng dòng chảy
Sử dụng băng tan PTFE hoặc keo ren, siết đều tay để đảm bảo độ kín mà không làm nứt thân inox.

Bước 3: Căn chỉnh chính xác
Đặt van song song với ống, tránh lệch tâm hoặc ép xiên gây rò rỉ tại ren.

Bước 4: Kiểm tra vận hành
Xoay tay quay để mở – đóng, kiểm tra hành trình của đĩa và độ kín của van khi đóng.

Bước 5: Bảo trì định kỳ
Vệ sinh van, kiểm tra gioăng, tra mỡ trục và kiểm tra độ kín mỗi 6 tháng để duy trì hiệu suất.

Lưu ý: Lắp đặt theo phương thẳng đứng để tránh lệch lực trục. Không dùng trong môi trường axit mạnh hoặc áp vượt 1.0 MPa. Khi ngừng sử dụng dài ngày, mở van ở trạng thái 50% để tránh bó kẹt trục.
