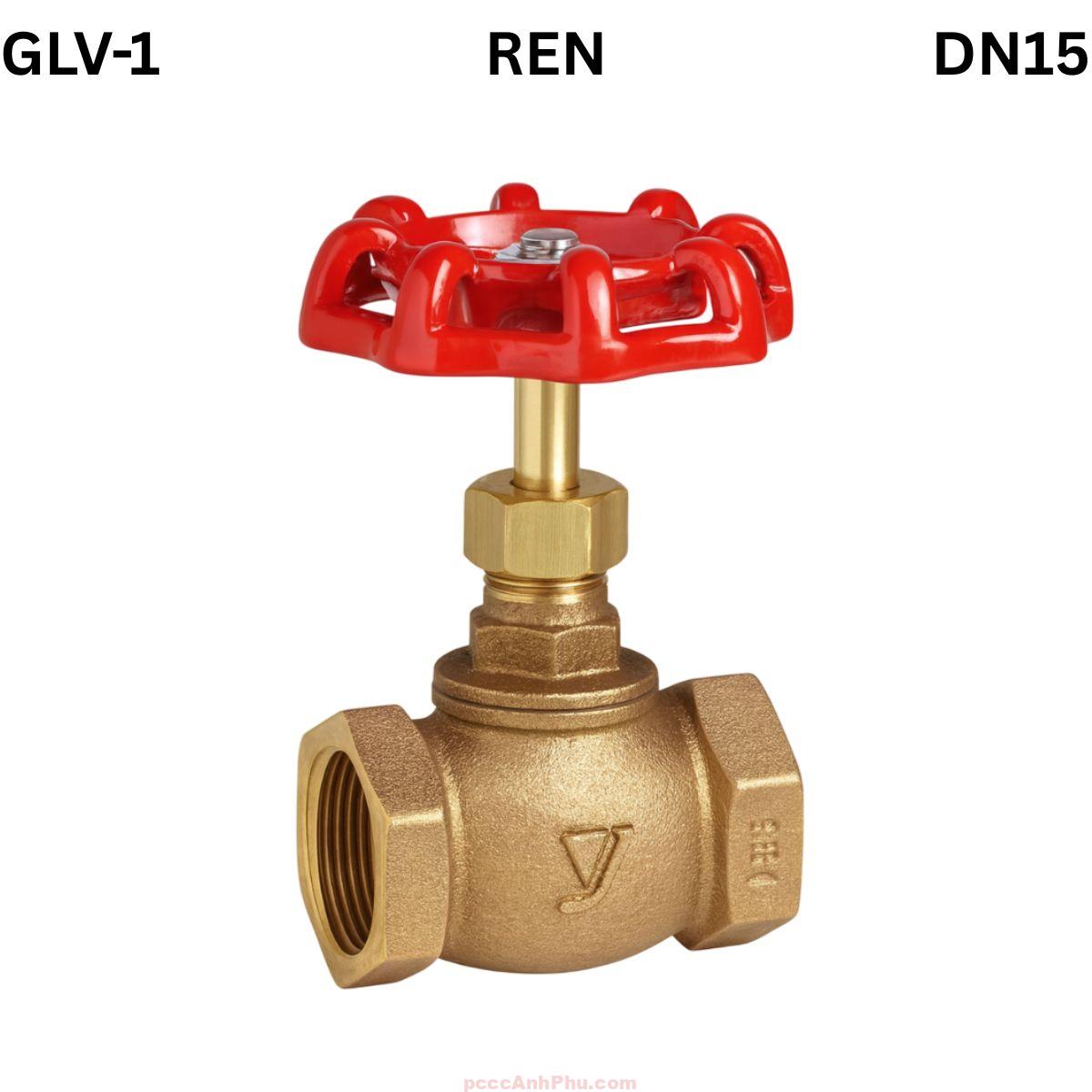

Van cầu ren Yoshitake GLV-1 15A

Giới thiệu

Van cầu Yoshitake GLV-1 DN15 là model van đồng ren chuyên dụng đến từ Nhật Bản, được phát triển nhằm đáp ứng yêu cầu vận hành ổn định trong các hệ thống hơi nóng, nước nóng, khí nén và dầu nhẹ. Dòng van này sử dụng vật liệu đồng khử kẽm cao cấp (dezincification-resistant bronze), giúp duy trì độ bền cơ học và khả năng chống ăn mòn vượt trội, ngay cả trong môi trường hơi ẩm hoặc chứa chất oxy hóa nhẹ.

Sản phẩm thuộc nhóm van cầu hơi Yoshitake, nổi tiếng với độ chính xác khi điều tiết lưu lượng và khả năng đóng kín tuyệt đối. Với kích thước DN15, van GLV-1 được sử dụng phổ biến trong các hệ thống phụ trợ, nhánh điều khiển áp suất, van xả phụ hoặc các tuyến ống hồi nhỏ. Cấu trúc ren JIS Rc1/2 cho phép lắp đặt nhanh chóng, tương thích với nhiều chuẩn đường ống tại Việt Nam và châu Á.

GLV-1 được thiết kế với thân bằng bronze chịu áp lực 1.0 MPa, chịu nhiệt tối đa 185°C, đáp ứng hầu hết yêu cầu trong nhà máy chế biến thực phẩm, dệt nhuộm, hóa chất nhẹ hoặc nhà xưởng sử dụng hơi nước. Tay quay bằng hợp kim nhôm sơn phủ chống oxy hóa, kết hợp trục ren chuẩn Yoshitake giúp thao tác đóng mở nhẹ, êm và chính xác từng vòng.

Cấu trúc bên trong van được thiết kế theo nguyên tắc tiết lưu tuyến tính, giúp lưu chất di chuyển mượt, giảm rung và giảm tổn thất áp lực khi mở một phần. Đặc biệt, nhờ bề mặt ghế van được gia công chính xác, đĩa van luôn ép chặt khi đóng, đảm bảo độ kín hoàn hảo và hạn chế rò rỉ trong suốt chu kỳ sử dụng dài.

Ở quy mô nhỏ như DN15, van cầu GLV-1 đóng vai trò cực kỳ quan trọng trong việc điều tiết chính xác áp suất hoặc lưu lượng cục bộ. Nhờ khả năng phản hồi tuyến tính, van có thể được kết hợp cùng cảm biến áp suất hoặc bộ điều khiển điện-khí để hình thành mạch điều khiển tự động, duy trì trạng thái áp và nhiệt ổn định trong hệ thống.

Với hơn 80 năm kinh nghiệm sản xuất thiết bị hơi và điều áp, Yoshitake thiết kế GLV-1 theo triết lý “bền – kín – dễ vận hành”. Mỗi chi tiết đều được kiểm tra nghiêm ngặt tại nhà máy Nhật Bản, đảm bảo sản phẩm xuất xưởng đạt chuẩn JIS B2003. Khi lắp đặt đúng kỹ thuật, van có tuổi thọ trung bình trên 10 năm mà không cần thay thế bộ phận chính.

Tham khảo thêm các sản phẩm: van cầu thủy lực

Cấu tạo tổng quan

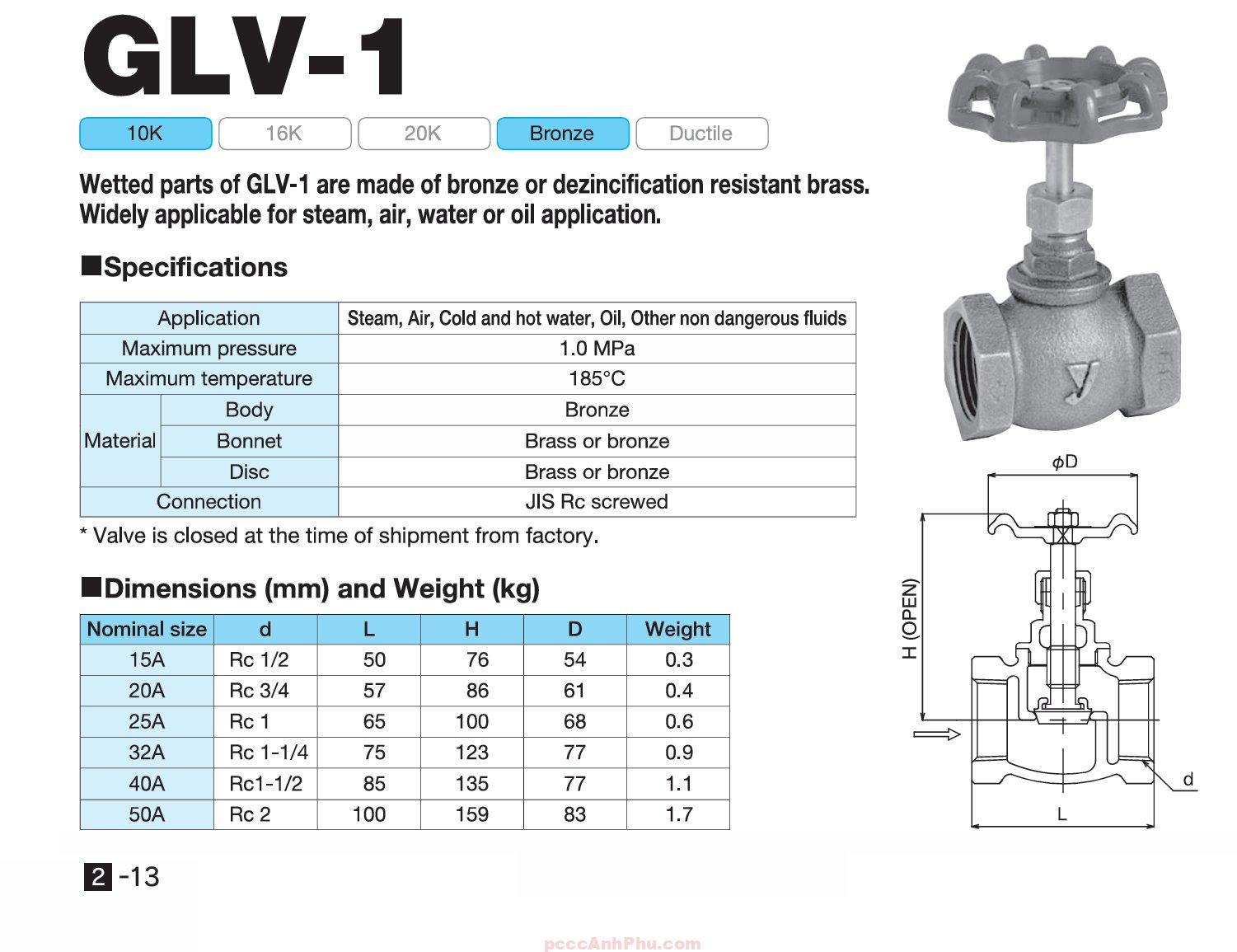

Van cầu Yoshitake GLV-1 DN15 được cấu tạo từ các thành phần kim loại chính xác, đảm bảo hoạt động ổn định trong môi trường nhiệt độ cao và áp suất trung bình. Cấu trúc bên trong được thiết kế dạng thẳng, giúp lưu chất di chuyển mượt, tránh hiện tượng xoáy hoặc tụ khí. Dưới đây là bảng mô tả chi tiết cấu tạo của sản phẩm:

Kích thước cơ bản DN15: L = 50 mm, H = 76 mm, D = 54 mm, trọng lượng chỉ 0.3 kg. Với cấu hình nhỏ gọn, van có thể lắp trên đường ống hẹp hoặc tủ kỹ thuật, nơi khoảng trống thao tác bị giới hạn.

Toàn bộ bề mặt trong của thân van được đánh bóng nhằm giảm ma sát với lưu chất, tránh hiện tượng bám cặn hoặc xói mòn. Trục ty van sử dụng ren mịn giúp chuyển động chính xác và ổn định ngay cả sau nhiều chu kỳ đóng mở.

Nguyên lý hoạt động

Nguyên lý hoạt động của GLV-1 dựa trên cơ chế chuyển động tịnh tiến của ty ren. Khi người vận hành xoay tay quay, chuyển động xoay sẽ biến thành chuyển động thẳng, kéo đĩa van lên hoặc ép xuống ghế van. Quá trình này cho phép điều tiết lượng lưu chất đi qua tùy mức mở.

Sơ đồ nguyên lý ASCII minh họa:

     (TAY QUAY)
        ||
        ||  Xoay
        /
   ================
   |     TY VAN    |
   ================
        ||
     [ĐĨA VAN]  <-- Đóng / Mở
      ---====---
         /
--------/---------------  Dòng lưu chất
-------/----------------

Khi tay quay ngược chiều kim đồng hồ, đĩa van nâng dần khỏi ghế, dòng lưu chất đi qua và áp suất được điều tiết mượt. Khi xoay theo chiều kim đồng hồ, đĩa van hạ xuống ép chặt vào ghế, dòng chảy bị chặn hoàn toàn. Cơ chế này đảm bảo đóng kín tuyệt đối, không rò rỉ dù chênh áp cao.

Ưu điểm của cấu trúc ty ren là lực đóng phân bố đều, giảm mài mòn và kéo dài tuổi thọ đĩa van. Ngoài ra, ty van được tách biệt khỏi dòng chảy, hạn chế ăn mòn do hơi nước hoặc hóa chất trong lưu chất.

Ưu điểm nổi bật

Hiệu suất điều tiết chính xác: Van cầu GLV-1 DN15 cho khả năng kiểm soát lưu lượng tuyến tính, thích hợp cho hệ thống cần điều chỉnh tinh áp suất hoặc nhiệt độ.

Chịu nhiệt và áp cao: Làm việc ổn định ở áp 1.0 MPa và nhiệt tới 185°C, đảm bảo không rò rỉ trong hệ thống hơi bão hòa hoặc nước nóng áp lực cao.

Vật liệu chống khử kẽm: Bronze chất lượng cao giúp chống oxy hóa, ăn mòn và duy trì độ bền cơ học sau thời gian dài sử dụng.

Kích thước nhỏ gọn, linh hoạt: DN15 dễ lắp ở các tuyến phụ, tủ máy, khu vực hạn chế không gian mà vẫn giữ lưu lượng ổn định.

Độ kín hoàn hảo: Bề mặt ghế và đĩa được mài nhẵn đạt chuẩn JIS, giảm thất thoát áp và chống rò rỉ ngay cả khi áp suất thay đổi đột ngột.

Dễ bảo trì và thay thế: Cấu trúc đơn giản, có thể tháo nắp bonnet để vệ sinh hoặc thay gioăng nhanh chóng.

Vận hành nhẹ và ổn định: Tay quay thiết kế ergonomic, giảm lực xoay và tạo cảm giác mượt khi điều chỉnh lưu lượng.

Độ tin cậy Nhật Bản: Sản xuất theo tiêu chuẩn quản lý chất lượng ISO 9001, kiểm tra 100% trước khi xuất xưởng.

Ứng dụng tiêu biểu

Hệ thống hơi nóng: GLV-1 DN15 thường lắp tại các nhánh phụ của lò hơi, tuyến xả, ống dẫn điều khiển nhiệt, giúp kiểm soát hơi ổn định và an toàn.

Đường nước nóng – lạnh: Sử dụng cho hệ thống cấp nước nóng dân dụng, khách sạn, hoặc trung tâm thương mại, đảm bảo điều tiết áp và nhiệt độ ổn định.

Hệ thống khí nén: Kết nối ren Rc1/2 cho phép lắp dễ dàng trong mạng khí nén công nghiệp, chịu áp ổn định và không rò khí khi vận hành lâu dài.

Ứng dụng dầu công nghiệp: Dùng cho các tuyến cấp dầu nhẹ, dầu thủy lực, bôi trơn hoặc hồi dầu kỹ thuật không ăn mòn.

Hệ thống điều khiển tự động: DN15 có thể kết hợp cùng actuator điện hoặc khí nén để trở thành van cầu điều khiển lưu lượng chính xác.

Hệ thống HVAC và nồi hơi: GLV-1 dùng cho điều tiết lưu lượng nước ngưng, nước lạnh hoặc hơi sưởi trong tòa nhà và xưởng công nghiệp.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Chuẩn bị: Kiểm tra kích thước ren trong Rc1/2, làm sạch bề mặt, đảm bảo không còn dầu hoặc cặn. Đảm bảo van ở trạng thái đóng khi lắp để tránh sai lệch trục.

Bước 2 – Kết nối: Dùng băng tan hoặc keo ren chịu nhiệt. Siết đều tay, không dùng lực quá mạnh để tránh nứt thân đồng. Căn chỉnh sao cho trục van thẳng đứng hoặc hơi nghiêng để thuận dòng chảy.

Bước 3 – Kiểm tra hướng dòng: Van có thể lắp hai chiều, nhưng nên lắp sao cho dòng chảy đi từ dưới đĩa lên trên để tăng độ kín khi đóng.

Bước 4 – Kiểm tra vận hành: Sau khi siết chặt, mở dần áp để thử độ kín. Xoay tay quay từng vòng để đảm bảo đĩa di chuyển nhẹ, không kẹt hoặc rung.

Bước 5 – Bảo dưỡng định kỳ: Tùy tần suất sử dụng, kiểm tra và vệ sinh mỗi 6-12 tháng. Nếu lưu chất chứa cặn, nên rút van ra làm sạch ghế và đĩa định kỳ. Có thể tra mỡ chịu nhiệt nhẹ vào ren ty để giảm ma sát.

Bước 6 – Lưu ý vận hành: Không xoay tay van quá nhanh khi áp lực cao, tránh gây sốc áp hoặc va đập nhiệt. Khi dừng hệ thống lâu ngày, nên đóng hoàn toàn van để bảo vệ ghế và đĩa.

Tuân thủ đúng các bước trên sẽ giúp van GLV-1 DN15 hoạt động ổn định, kéo dài tuổi thọ và đảm bảo an toàn tuyệt đối cho hệ thống hơi hoặc nước nóng của bạn. Khi cần thay thế, nên chọn phụ kiện chính hãng Yoshitake để duy trì đồng bộ chất lượng và độ kín của toàn hệ thống.
