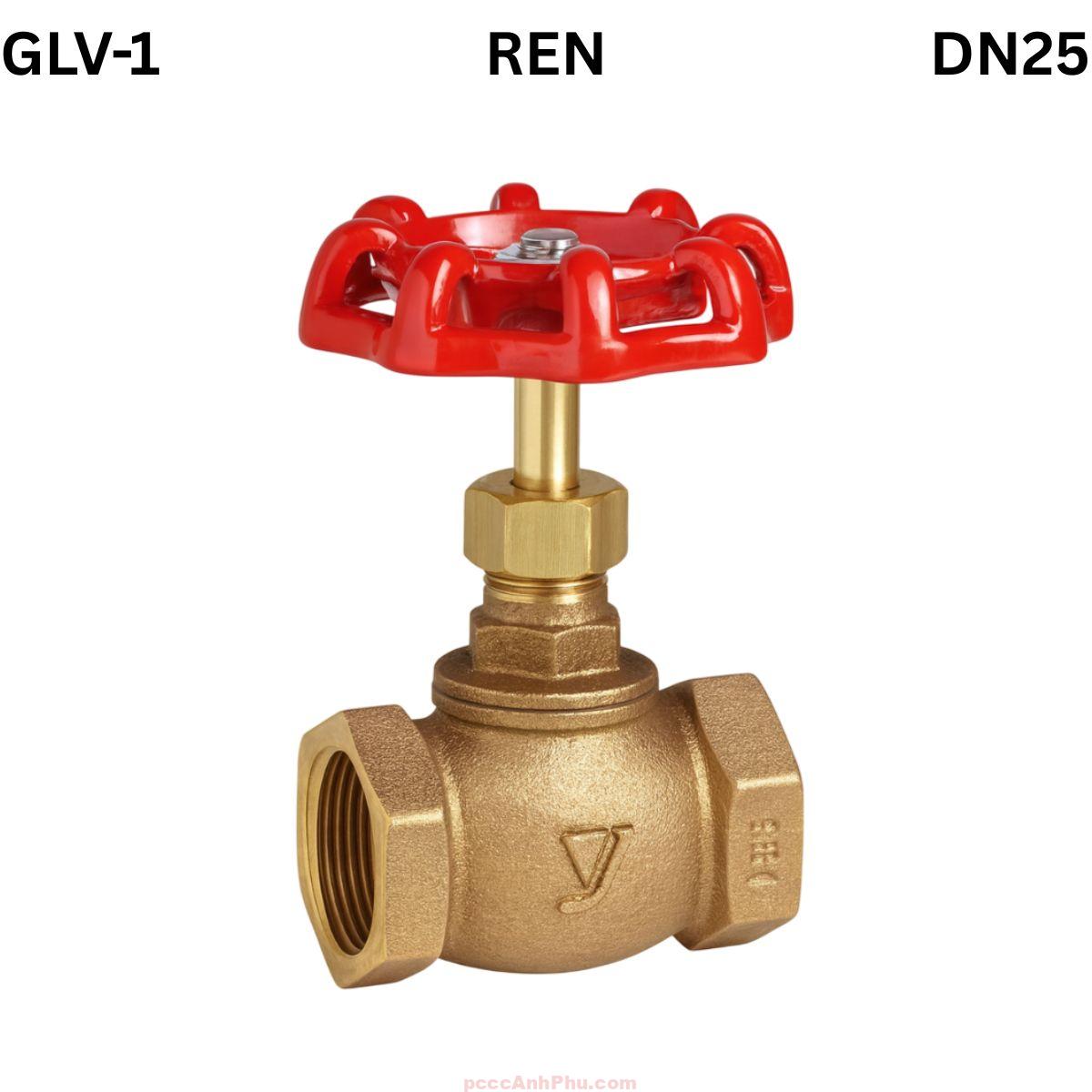

Van cầu ren Yoshitake GLV-1 25A

Giới thiệu

Van cầu Yoshitake GLV-1 DN25 là model van đồng ren cao cấp do hãng Yoshitake Nhật Bản sản xuất, được ứng dụng rộng rãi trong hệ thống hơi nước, khí nén, dầu nhẹ và nước nóng công nghiệp. Với đường kính danh định DN25, van có khả năng chịu áp lực 1.0 MPa và nhiệt độ tới 185°C, đảm bảo hoạt động ổn định, bền bỉ trong điều kiện nhiệt – áp liên tục thay đổi.

Toàn thân van được chế tạo từ hợp kim đồng khử kẽm (dezincification resistant bronze), có khả năng chống ăn mòn và duy trì cấu trúc cơ học ổn định trong thời gian dài. Nắp van bằng brass hoặc bronze kết nối ren chuẩn JIS Rc1, vừa kín khít vừa dễ tháo lắp bảo dưỡng. Đây là lựa chọn lý tưởng cho các tuyến ống phụ, nhánh điều khiển hoặc hệ thống cấp hơi nhỏ tại nhà máy và xưởng sản xuất.

Van GLV-1 DN25 được thiết kế nhỏ gọn, kết cấu cơ khí chính xác, sử dụng tay quay nhôm sơn phủ chống oxy hóa và trục ty ren inox chịu nhiệt, giúp thao tác nhẹ nhàng, điều tiết chính xác. Bề mặt đĩa và ghế van được mài bóng để giảm ma sát, đảm bảo độ kín hoàn toàn khi van ở trạng thái đóng. Cấu trúc lưu thông bên trong van dạng thẳng giúp giảm tổn thất áp suất, ổn định lưu lượng.

Với độ chính xác cơ khí cao, GLV-1 DN25 có thể dùng như van điều tiết bán thủ công hoặc tích hợp cùng bộ điều khiển điện, khí nén trong các hệ thống tự động. Cấu trúc bronze dày, ty van inox và gioăng PTFE giúp van hoạt động êm, chống rung và chống rò rỉ trong môi trường nhiệt độ cao. Đây là thiết bị được ưa chuộng trong nhà máy dệt, chế biến thực phẩm, dược phẩm, hóa chất nhẹ hoặc các xưởng cơ khí có đường hơi áp trung bình.

Tất cả sản phẩm GLV-1 trước khi xuất xưởng đều được Yoshitake kiểm tra kín hơi bằng nước và khí ở 1.5 lần áp suất danh định. Mỗi van đều có mã seri riêng, được kiểm tra định danh theo tiêu chuẩn JIS B2003 và ISO 9001, đảm bảo tính ổn định và độ tin cậy lâu dài trong vận hành.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

Van cầu Yoshitake GLV-1 DN25 được thiết kế đồng bộ, sử dụng vật liệu đồng – bronze chất lượng cao, các chi tiết gia công chính xác đảm bảo độ kín, độ bền và khả năng chịu rung tốt. Cấu tạo chi tiết của sản phẩm được mô tả như sau:

Kích thước cơ bản của GLV-1 DN25: L = 65 mm, H = 100 mm, D = 70 mm, trọng lượng xấp xỉ 0.45 kg. Cấu hình gọn nhẹ, cân đối, giúp việc bố trí và bảo trì thuận tiện ngay cả trong các tuyến ống dày đặc.

Phần ghế van được đúc liền thân giúp tăng độ cứng vững, giảm thiểu rò rỉ tại vị trí tiếp xúc. Tất cả các chi tiết được phủ lớp bảo vệ chống oxy hóa giúp van giữ bề mặt sáng bóng, dễ vệ sinh và tăng độ bền thẩm mỹ.

Nguyên lý hoạt động

GLV-1 DN25 hoạt động theo cơ chế cơ học tịnh tiến: khi người vận hành xoay tay quay, trục ren sẽ biến chuyển động xoay thành chuyển động thẳng, đẩy đĩa van lên hoặc ép xuống ghế. Khi đĩa hạ xuống, dòng lưu chất bị chặn hoàn toàn; khi nâng lên, lưu lượng được điều tiết theo khoảng mở.

     (TAY QUAY)
        ||
        ||  xoay
        /
    ==============
    |   TY VAN    |
    ==============
        ||
     [ĐĨA VAN]
      ---====---
         /
--------/--------------  Dòng lưu chất
-------/---------------

Khi tay quay ngược chiều kim đồng hồ, đĩa van nhấc lên khỏi ghế, cho phép lưu chất đi qua. Khi xoay theo chiều kim đồng hồ, đĩa hạ xuống ép chặt ghế, ngăn hoàn toàn dòng chảy. Cơ cấu này cho phép điều tiết lưu lượng tuyến tính, hạn chế va đập thủy lực và đảm bảo độ kín tuyệt đối khi đóng.

Ty van bằng inox được ren chính xác, giảm ma sát và mài mòn. Nhờ cấu trúc thân dày và ghế đúc liền, van giữ ổn định trong điều kiện áp suất dao động, đồng thời giảm tiếng ồn khi hơi hoặc nước nóng đi qua.

Ưu điểm nổi bật

Độ kín hoàn hảo: Bề mặt đĩa và ghế van được mài chính xác, đảm bảo không rò rỉ dù chênh áp lớn.

Chịu nhiệt và áp cao: Làm việc tốt ở 1.0 MPa và nhiệt 185°C, phù hợp hầu hết môi trường hơi công nghiệp.

Thiết kế gọn, dễ lắp đặt: DN25 vừa đủ cho các tuyến nhánh, phù hợp không gian hẹp.

Điều tiết tuyến tính: Cấu trúc ty ren cho phép kiểm soát lưu lượng êm, chính xác từng nấc.

Vật liệu chống ăn mòn: Bronze khử kẽm, gioăng PTFE, ty inox SUS304 giúp tăng tuổi thọ.

Dễ bảo trì: Có thể tháo nắp bonnet để vệ sinh, thay thế gioăng mà không cần tháo toàn bộ van.

Vận hành nhẹ nhàng: Tay quay nhôm nhẹ, bề mặt phủ sơn chống trượt, cảm giác xoay êm.

Độ tin cậy cao: Sản phẩm đạt chứng nhận chất lượng ISO 9001, được thử kín 100% tại nhà máy.

Ứng dụng tiêu biểu

Hệ thống hơi nóng: Lắp tại các tuyến phụ, ống cấp, hồi hoặc nhánh xả hơi trong dây chuyền sản xuất.

Đường nước nóng – lạnh: Dùng điều tiết lưu lượng nước nóng trung tâm, hệ HVAC hoặc nước lạnh điều hòa.

Hệ thống khí nén: Kiểm soát áp khí đầu ra, đóng ngắt hoặc điều chỉnh tốc độ lưu lượng.

Hệ thống dầu kỹ thuật: Dẫn dầu nhẹ, dầu bôi trơn, dầu thủy lực trong môi trường nhiệt vừa phải.

Nhà máy chế biến thực phẩm, dệt nhuộm: GLV-1 DN25 được chọn nhờ độ bền, chịu nhiệt và tính ổn định áp suất cao.

Thiết bị điều khiển tự động: DN25 có thể kết hợp với bộ truyền động để tạo van cầu điều khiển lưu lượng chính xác.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Chuẩn bị: Kiểm tra kích thước ống, làm sạch đầu ren Rc1, đảm bảo không dính cặn hoặc dầu. Đặt van ở trạng thái đóng khi lắp đặt.

Bước 2 – Kết nối: Dùng băng tan hoặc keo ren chịu nhiệt. Siết vừa lực, tránh nứt thân đồng. Căn chỉnh sao cho tay quay dễ thao tác.

Bước 3 – Kiểm tra hướng dòng: Nên lắp sao cho lưu chất đi từ dưới đĩa lên để tăng độ kín khi van đóng.

Bước 4 – Kiểm tra kín: Sau khi lắp, mở áp từ từ để thử rò rỉ. Quan sát và điều chỉnh nếu cần, đảm bảo không rung hoặc kêu.

Bước 5 – Bảo dưỡng định kỳ: Vệ sinh ghế, đĩa sau 6–12 tháng. Với môi trường hơi ẩm, tra mỡ chịu nhiệt vào ren ty để giảm ma sát.

Bước 6 – Lưu ý vận hành: Không xoay quá nhanh khi áp suất cao. Khi ngừng vận hành lâu, nên đóng kín hoàn toàn van để bảo vệ bề mặt ghế.

Thực hiện đúng quy trình giúp Yoshitake GLV-1 DN25 vận hành ổn định, giảm tổn thất năng lượng và kéo dài tuổi thọ toàn hệ thống. Đây là lựa chọn hàng đầu cho các hệ thống hơi nước, nước nóng và khí nén yêu cầu độ tin cậy cao.
