Giới thiệu

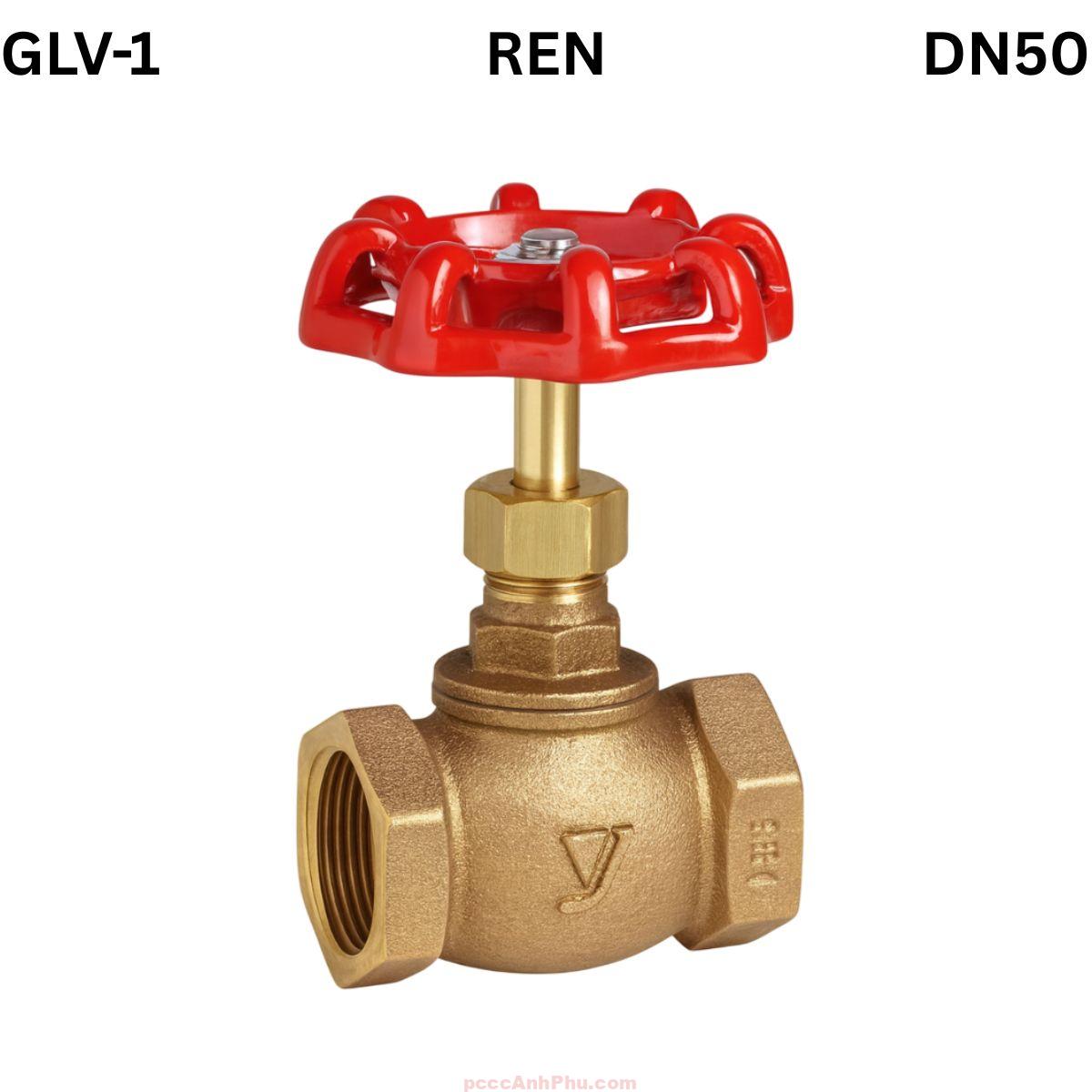

Van cầu Yoshitake GLV-1 DN50 là model kích thước lớn nhất trong dải van đồng ren GLV-series của Nhật Bản, được thiết kế để vận hành ổn định trong các hệ thống hơi, nước nóng, khí nén và dầu kỹ thuật. Với khả năng chịu áp suất 1.0 MPa và nhiệt độ tối đa 185 °C, đây là lựa chọn lý tưởng cho các tuyến ống chính, khu vực điều tiết áp hoặc nhánh phân phối lớn cần lưu lượng cao và độ kín tuyệt đối.
Thân van được chế tạo từ hợp kim bronze khử kẽm (dezincification-resistant bronze) có độ bền cơ học cao, chống ăn mòn và chịu sốc nhiệt tốt. Nắp van bằng brass hoặc bronze, kết nối ren chuẩn JIS Rc2, đảm bảo độ kín cao và dễ dàng tháo lắp khi bảo dưỡng. Van được gia công chính xác trên máy CNC tại nhà máy Yoshitake Nhật Bản, bảo đảm độ đồng tâm và khả năng điều tiết lưu lượng mượt mà trong suốt vòng đời sử dụng.
Tay quay hợp kim nhôm phủ sơn tĩnh điện chống trượt, nhẹ và bền, giúp người vận hành thao tác linh hoạt. Ty van bằng inox SUS304 truyền chuyển động tịnh tiến, cho phép điều chỉnh lưu lượng tuyến tính, không rung và ít mài mòn. Khi đóng hoàn toàn, bề mặt đĩa ép chặt ghế van, chặn hoàn toàn dòng chảy, giúp hệ thống hơi hoặc nước nóng vận hành an toàn tuyệt đối.
Kích thước DN50 cho phép van GLV-1 xử lý lưu lượng lớn hơn các model nhỏ hơn mà vẫn giữ được sự ổn định áp suất đầu ra. Sản phẩm thường được dùng tại khu vực cấp hơi trung tâm, đường nước nóng tổng hoặc hệ thống dầu kỹ thuật của nhà máy sản xuất thực phẩm, dệt nhuộm và cơ khí. Với cấu trúc ren đôi dày, van chịu được rung động và biến thiên nhiệt tốt, không bị xì rò sau thời gian dài hoạt động.
Mỗi van GLV-1 DN50 trước khi rời nhà máy đều được thử kín bằng khí và hơi ở 1.5 lần áp suất định mức, đáp ứng tiêu chuẩn JIS B2003 và ISO 9001. Chất lượng đồng nhất và độ tin cậy cao giúp Yoshitake duy trì vị thế thương hiệu hàng đầu trong lĩnh vực thiết bị hơi và điều áp tại Nhật Bản và châu Á.
Tham khảo thêm các sản phẩm: van cầu
Cấu tạo tổng quan
Van cầu Yoshitake GLV-1 DN50 có cấu tạo chắc chắn, vật liệu chế tạo cao cấp và độ chính xác gia công cao. Mọi chi tiết được tối ưu để chịu được áp lực và nhiệt độ cao mà không biến dạng, đồng thời giảm tổn thất áp suất khi dòng lưu chất đi qua.
| Bộ phận | Vật liệu | Chức năng |
| Thân van (Body) | Bronze | Phần chịu lực chính, bao bọc khoang lưu chất, chịu áp 1.0 MPa, chống ăn mòn. |
| Nắp van (Bonnet) | Brass hoặc bronze | Giữ trục ty, chống rò hơi, dễ tháo lắp khi bảo dưỡng. |
| Đĩa van (Disc) | Bronze | Đóng mở điều tiết lưu lượng, chịu mài mòn, chống ăn mòn hơi nóng. |
| Ty van (Stem) | Inox SUS304 | Chuyển lực từ tay quay xuống đĩa, vận hành chính xác, bền. |
| Tay quay (Handle) | Nhôm đúc phủ sơn | Điều khiển đóng mở nhẹ, chống trượt và chịu nhiệt tốt. |
| Gioăng làm kín | PTFE | Ngăn rò rỉ dọc trục, giảm ma sát, tăng độ kín và tuổi thọ. |
| Kết nối | Ren JIS Rc2 | Kết nối ren tiêu chuẩn Nhật, đảm bảo kín khít và dễ tháo rời. |
Kích thước GLV-1 DN50: L = 96 mm, H = 152 mm, D = 100 mm, trọng lượng ~ 1.2 kg. Cấu hình vững chắc nhưng vẫn giữ được sự nhẹ nhàng khi lắp đặt, phù hợp cho đường ống hơi trung bình và lớn.
Bề mặt bên trong được đánh bóng cơ học giúp lưu chất di chuyển mượt, giảm tổn hao áp suất. Ren ngoài được gia công chính xác, giúp lắp đặt chắc chắn và hạn chế rò rỉ ngay sau khi siết chặt.
Nguyên lý hoạt động
Van GLV-1 DN50 hoạt động theo nguyên lý ty ren tịnh tiến: tay quay xoay → ty van di chuyển thẳng → đĩa van đóng hoặc mở tùy chiều. Khi tay quay ngược chiều kim đồng hồ, ty nâng đĩa khỏi ghế, cho lưu chất đi qua. Khi xoay thuận chiều, đĩa ép vào ghế, ngăn dòng chảy hoàn toàn.
(TAY QUAY)
||
|| xoay
/
==============
| TY VAN |
==============
||
[ĐĨA VAN]
---====---
/
--------/-------------- Dòng lưu chất
-------/---------------
Nhờ cấu trúc đóng mở thẳng đứng, van GLV-1 đảm bảo lưu lượng ổn định và độ kín cao trong mọi trạng thái. Khi được sử dụng làm van điều tiết, người vận hành có thể điều chỉnh lưu lượng theo mức mở của đĩa, cho phép kiểm soát áp suất chính xác và mượt mà.
Cấu trúc dẫn hướng ty từ trên (top-guided) giúp đĩa đóng đúng tâm, tránh rung và mài mòn lệch. Khi hoạt động trong môi trường hơi bão hòa hoặc nước nóng, van vẫn duy trì độ ổn định và tuổi thọ cao.
Ưu điểm nổi bật
Độ kín tuyệt đối: Bề mặt đĩa và ghế van được mài chính xác, đảm bảo không rò rỉ kể cả ở áp cao.
Chịu nhiệt và áp cao: Làm việc ổn định ở 1.0 MPa và 185 °C, phù hợp cho hệ thống hơi và nước nóng công nghiệp.
Vật liệu chống ăn mòn: Bronze khử kẽm giúp van bền vững trước oxy hóa và hơi ẩm có muối.
Dễ lắp đặt: Ren JIS Rc2 chuẩn Nhật Bản giúp kết nối nhanh, kín và dễ bảo trì.
Hiệu suất điều tiết cao: Ty ren tịnh tiến cho phép điều chỉnh lưu lượng tuyến tính rất chính xác.
Vận hành nhẹ nhàng: Tay quay nhôm nhẹ, xoay êm, không gây rung hay kẹt trong thời gian dài.
Dễ bảo dưỡng: Có thể mở nắp bonnet để vệ sinh ghế và đĩa mà không phải tháo rời toàn bộ van.
Tuổi thọ cao: Cấu trúc đơn giản, ít mài mòn, sử dụng ổn định hơn 10 năm nếu bảo trì đúng chuẩn.
Ứng dụng tiêu biểu
Hệ thống hơi công nghiệp: GLV-1 DN50 dùng tại các tuyến chính cấp hơi, điều áp và xả hơi phụ trong nhà máy.
Đường nước nóng – lạnh: Áp dụng cho các hệ thống HVAC, trao đổi nhiệt và đường cấp nước kỹ thuật.
Hệ thống khí nén: Kiểm soát lưu lượng khí trong mạng công nghiệp hoặc dây chuyền tự động.
Hệ thống dầu kỹ thuật: Điều tiết dầu thủy lực, dầu bôi trơn và dầu truyền nhiệt ở áp trung bình.
Ngành thực phẩm – dược phẩm: Đảm bảo an toàn, vệ sinh và chống ô nhiễm lưu chất hiệu quả.
Cụm điều khiển tự động: DN50 có thể lắp với bộ truyền động điện hoặc khí nén để tạo van điều khiển tự động.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra đường ống, làm sạch ren trong Rc2. Đặt van ở trạng thái đóng trước khi lắp.
Bước 2 – Kết nối: Quấn băng tan hoặc dùng keo ren chịu nhiệt. Siết đều hai bên, tránh lệch tâm.
Bước 3 – Xác định hướng dòng: Lắp theo hướng áp lực đi từ dưới lên để tăng độ kín khi đóng.
Bước 4 – Kiểm tra kín: Mở áp nhẹ kiểm tra rò rỉ, siết lại nếu cần. Không dùng vật cứng tác động lên tay quay.
Bước 5 – Bảo dưỡng: Sau 6–12 tháng, vệ sinh đĩa, ghế và tra mỡ chịu nhiệt vào ty ren. Thay gioăng khi phát hiện rò nhẹ.
Bước 6 – Vận hành an toàn: Không mở/đóng nhanh dưới áp cao. Khi ngưng hệ thống lâu, đóng van hoàn toàn để bảo vệ ghế đồng.
Lắp đặt và bảo trì đúng chuẩn giúp Yoshitake GLV-1 DN50 vận hành ổn định, giảm tổn thất áp suất, tăng hiệu suất và kéo dài tuổi thọ hệ thống. Đây là dòng van đồng ren cao cấp, chuẩn Nhật Bản, được tin dùng rộng rãi trong các hệ thống hơi và nhiệt công nghiệp tại Việt Nam.
