Giới thiệu

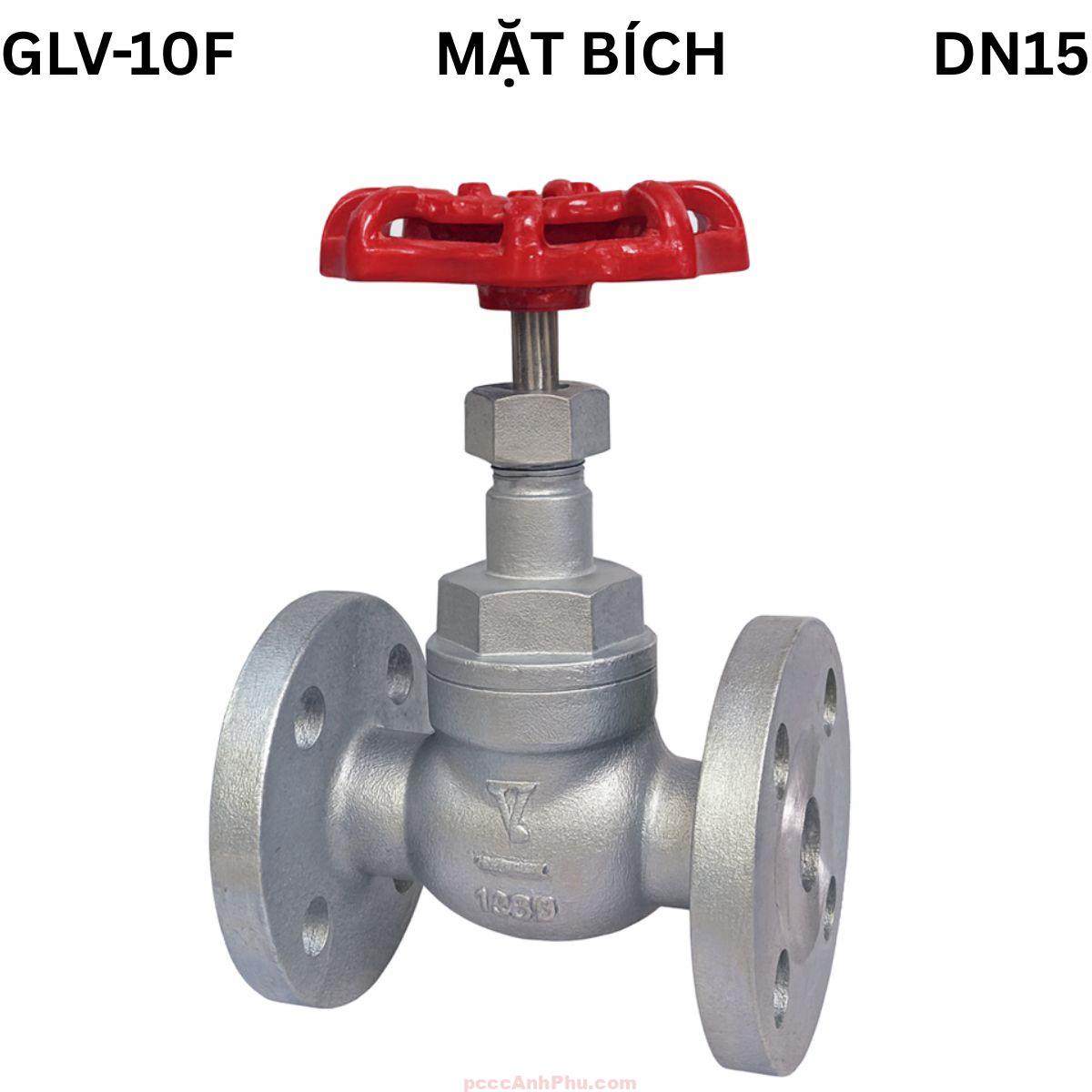

Van cầu Yoshitake GLV-10F DN15A là dòng van cầu mặt bích cao cấp của Nhật Bản, chuyên dùng cho hệ thống hơi, nước nóng, khí nén và dầu công nghiệp. Sản phẩm được thiết kế theo tiêu chuẩn JIS 10K, đảm bảo khả năng chịu áp suất làm việc lên tới 1.4 MPa và nhiệt độ tối đa 300°C. Với kích thước danh nghĩa DN15A (15 mm), đây là model phù hợp cho các tuyến ống nhỏ, nơi yêu cầu kiểm soát lưu lượng chính xác và độ kín tuyệt đối.
Thân van và nắp van được đúc từ gang cầu (ductile cast iron), vật liệu có khả năng chịu va đập và áp lực cao hơn nhiều so với gang xám truyền thống. Phần đĩa van làm bằng inox SUS403 – thép không gỉ chịu nhiệt, mài phẳng tinh xảo giúp van duy trì độ kín tuyệt đối trong thời gian dài. Kết nối mặt bích tiêu chuẩn JIS 10K FF giúp lắp đặt nhanh, an toàn và ổn định trên đường ống.
Van được ứng dụng phổ biến trong các hệ thống hơi trung tâm, nồi hơi công nghiệp, bộ trao đổi nhiệt, hệ thống nước nóng và các dây chuyền sử dụng dầu truyền nhiệt. Cấu trúc nhỏ gọn, trọng lượng nhẹ và hiệu suất cao giúp GLV-10F DN15A trở thành một trong những model được ưa chuộng nhất trong nhóm van cầu hơi Nhật Bản.
Kích thước DN15A: chiều dài L = 108 mm, chiều cao H = 126 mm, đường kính mặt bích D1 = 83 mm và trọng lượng chỉ 2.1 kg. Nhờ kích thước nhỏ gọn, van dễ lắp đặt tại các vị trí hẹp hoặc nhánh cấp hơi phụ mà vẫn đảm bảo khả năng điều tiết lưu lượng ổn định và kín tuyệt đối.
Tham khảo thêm các sản phẩm: valve cầu
Cấu tạo tổng quan
Van cầu Yoshitake GLV-10F DN15A có cấu trúc 3 phần chính gồm thân van, nắp van và đĩa van. Thân van được đúc liền khối từ gang cầu FCD450 có độ dày cao, giúp chịu được áp suất 1.4 MPa mà không biến dạng. Nắp van cùng vật liệu được bắt bu-lông cố định, dễ tháo rời khi bảo dưỡng. Phần đĩa bằng inox SUS403 được gia công phẳng và đánh bóng kỹ lưỡng, giúp van đóng kín tuyệt đối và bền trong môi trường nhiệt độ cao.
| Bộ phận | Vật liệu | Chức năng |
|---|---|---|
| Thân (Body) | Gang cầu (Ductile Cast Iron) | Chịu áp, bảo vệ chi tiết bên trong |
| Nắp (Bonnet) | Gang cầu | Liên kết và cố định trục van |
| Đĩa (Disc) | Inox SUS403 | Tạo kín, chống mài mòn và ăn mòn |
| Ty van | Thép mạ kẽm | Truyền chuyển động đóng mở |
| Tay quay | Gang đúc phủ sơn | Điều khiển đóng mở thủ công |
Cấu trúc dòng chảy bên trong DN15A được thiết kế dạng chữ Z, giúp phân bổ lưu lượng đều và giảm tổn thất áp suất. Seat và disc được gia công khớp chính xác, đảm bảo độ kín tuyệt đối khi đóng. Tay quay non-rising giúp vận hành nhẹ, đồng thời tiết kiệm không gian lắp đặt trong các khu vực hạn chế chiều cao.
Nguyên lý hoạt động
Van cầu GLV-10F DN15A hoạt động dựa trên cơ chế nâng-hạ đĩa van. Khi tay quay xoay ngược chiều kim đồng hồ, trục van nâng đĩa ra khỏi seat, tạo khoảng trống cho môi chất đi qua. Khi xoay ngược lại, đĩa ép sát vào seat, ngăn chặn hoàn toàn dòng chảy. Cơ cấu này cho phép điều tiết lưu lượng chính xác, hạn chế sốc áp và giữ áp lực ổn định trong hệ thống.
Dòng chảy →
____________
| |
| Disc ↑ | ← Seat
|____________|
↑
Ty van
Nhờ cơ cấu trục ren mịn và bề mặt kín phẳng, van vận hành êm, không gây rung động và tiếng ồn. Van cầu mặt bích DN15A thích hợp cho cả chế độ mở hoàn toàn hoặc điều tiết lưu lượng trung bình, giúp duy trì hiệu suất năng lượng tối ưu trong hệ thống hơi.
Ưu điểm
Độ kín tuyệt đối: Bề mặt disc và seat inox được mài chính xác, ngăn rò rỉ hoàn toàn kể cả ở áp cao.
Chịu áp tốt: Làm việc ổn định ở 1.4 MPa, nhiệt độ 300°C, phù hợp hệ thống hơi bão hòa.
Tuổi thọ cao: Gang cầu FCD450 chống nứt gãy, inox SUS403 chịu mài mòn tốt.
Thao tác nhẹ: Tay quay trơn, lực mở nhỏ, thuận tiện khi vận hành liên tục.
Dễ lắp đặt: Kết nối mặt bích JIS 10K FF dễ căn chỉnh và bảo trì.
Thiết kế nhỏ gọn: Phù hợp lắp tại không gian hẹp, tủ thiết bị hoặc nhánh cấp hơi nhỏ.
Ứng dụng
Ứng dụng trong hệ thống hơi:
Van cầu Yoshitake GLV-10F DN15A được sử dụng rộng rãi trong hệ thống phân phối hơi bão hòa, nồi hơi và bộ trao đổi nhiệt. Van giúp điều tiết áp suất và lưu lượng ổn định, đảm bảo an toàn cho toàn bộ hệ thống cấp hơi trung tâm.
Ứng dụng trong nước nóng và HVAC:
DN15A được lắp tại các tuyến ống nước nóng, cụm gia nhiệt hoặc hệ thống HVAC. Van giúp điều chỉnh nhiệt độ chính xác, ngăn ngừa quá áp và tăng hiệu suất trao đổi nhiệt trong các tòa nhà, khách sạn và trung tâm thương mại.
Ứng dụng trong dầu truyền nhiệt:
Van cầu GLV-10F thích hợp cho hệ thống dầu tải nhiệt vận hành ở nhiệt độ cao. Nhờ cấu trúc gang cầu chịu áp và đĩa inox chống mài mòn, van duy trì độ kín tốt, không rò rỉ dù làm việc ở môi trường lên tới 300°C.
Ứng dụng trong nhà máy thực phẩm và dệt:
Sản phẩm thường được dùng tại các dây chuyền gia nhiệt, hấp sấy hoặc xử lý nguyên liệu. DN15A điều tiết hơi và nước nóng chính xác, giúp ổn định quy trình sấy, hấp và xử lý hóa chất nhẹ mà không gây rò rỉ hơi.
Ứng dụng trong công nghiệp hóa chất và cơ khí:
Van đảm bảo độ kín tuyệt đối cho các môi chất không ăn mòn mạnh, thích hợp lắp đặt tại hệ thống hơi, nước và khí nén trong nhà máy cơ khí, xưởng hóa chất hoặc các hệ thống truyền nhiệt gián tiếp.
Ứng dụng trong trạm năng lượng và điều áp:
DN15A được lắp đặt tại các trạm điều áp hơi nhỏ, cụm phân phối năng lượng hoặc khu điều khiển áp suất cục bộ. Nhờ khả năng chịu áp suất 1.4 MPa, van hoạt động ổn định và an toàn ngay cả khi thay đổi tải đột ngột.
Lắp đặt & vận hành
Chuẩn bị: Làm sạch bề mặt bích, đặt gioăng đúng vị trí, kiểm tra hướng dòng chảy theo mũi tên trên thân van.
Lắp đặt: Căn chỉnh đều giữa hai mặt bích, siết bu-lông theo hình chéo để phân bổ lực đồng đều.
Kiểm tra: Sau khi lắp, cấp áp nhẹ để kiểm tra rò rỉ. Nếu phát hiện hơi thoát ra, siết lại bu-lông hoặc kiểm tra gioăng.
Vận hành: Xoay tay quay nhẹ nhàng, tránh đóng mở nhanh gây sốc áp. Khi không sử dụng, đóng kín hoàn toàn để duy trì độ kín seat.
Bảo dưỡng: Kiểm tra định kỳ mỗi 6 tháng, vệ sinh đĩa và seat, tra dầu bôi trơn nhẹ cho trục van.
An toàn: Ngắt áp và làm nguội hệ thống trước khi tháo van. Không đứng đối diện hướng xả khi thử áp lực.
