Van cầu ren Yoshitake GLV-10F 40A

Giới thiệu

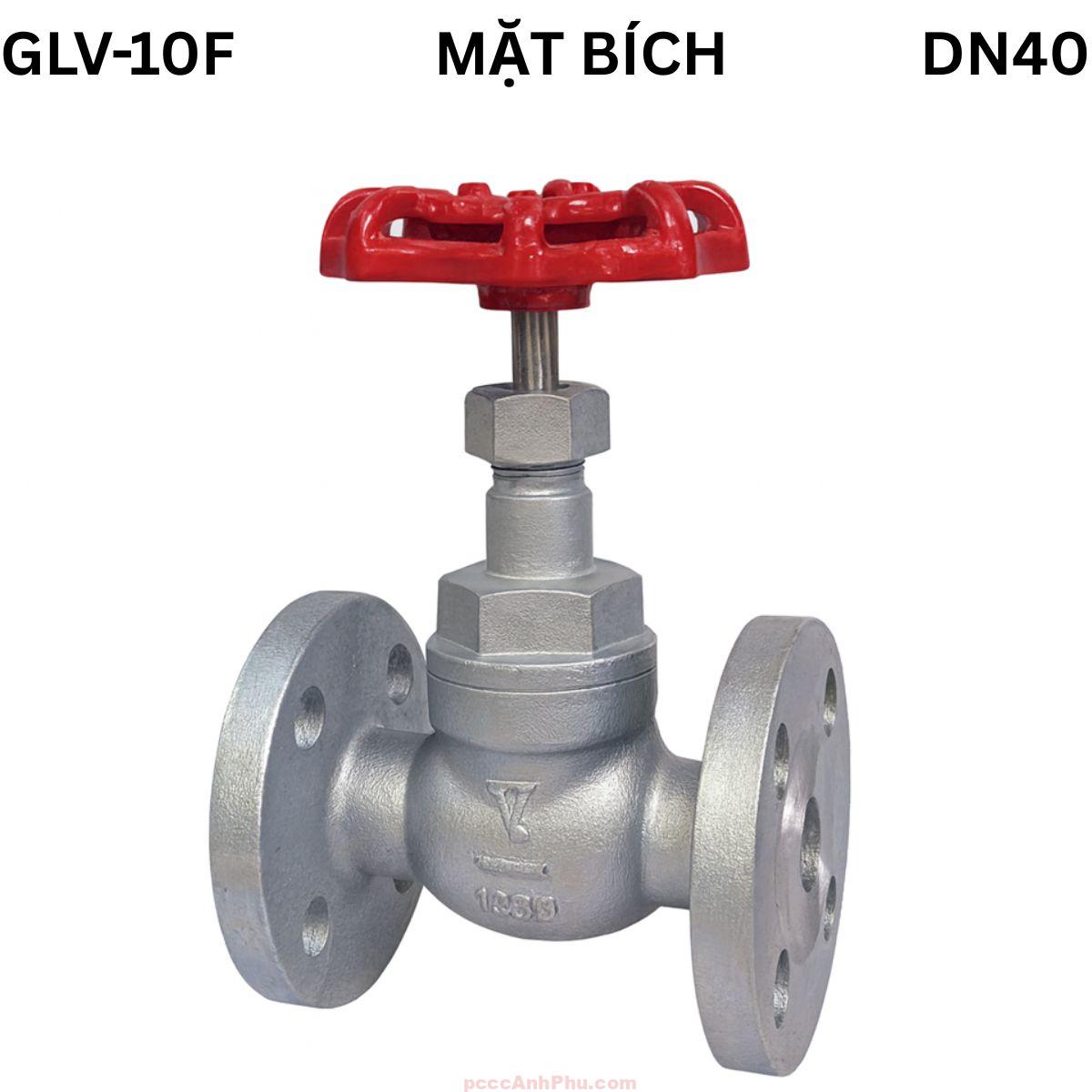

Van cầu Yoshitake GLV-10F DN40A là thiết bị điều tiết dòng chảy chất lượng cao, được thiết kế cho hệ thống hơi, nước nóng, khí nén và dầu truyền nhiệt. Với kích thước danh nghĩa DN40A (1½”), van phù hợp lắp trên các tuyến ống trung bình, nơi yêu cầu độ kín cao, chịu nhiệt và áp suất lớn. Sản phẩm được sản xuất theo tiêu chuẩn JIS 10K, chịu áp tối đa 1.4 MPa và nhiệt độ đến 300°C.

Thân và nắp van làm từ gang cầu FCD450, vật liệu có độ bền cơ học cao, chống nứt khi thay đổi nhiệt độ đột ngột. Đĩa van bằng inox SUS403 mài phẳng chính xác, đảm bảo độ kín và chống mài mòn khi hoạt động lâu dài. Kết nối mặt bích JIS 10K FF giúp lắp đặt chắc chắn, dễ căn chỉnh và bảo trì định kỳ.

DN40A là kích thước thông dụng trong các hệ thống hơi công nghiệp vừa, bộ trao đổi nhiệt và cụm điều áp trung gian. Van có thiết kế gọn gàng, tay quay vận hành nhẹ và độ bền cao, phù hợp cho môi trường làm việc khắc nghiệt.

Kích thước DN40A: chiều dài L = 165 mm, cao H = 183 mm, đường kính mặt bích D1 = 132 mm, trọng lượng khoảng 6.8 kg. Thiết kế cân đối, chịu áp tốt và kín hoàn toàn giúp van hoạt động ổn định trong thời gian dài.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

DN40A có cấu trúc 5 bộ phận chính: thân, nắp, đĩa, trục và tay quay. Thân van làm từ gang cầu FCD450 chịu áp cao, nắp van liên kết bằng bu-lông bền chắc. Đĩa inox SUS403 mài phẳng, tiếp xúc kín với seat để ngăn rò rỉ. Ty van bằng thép mạ kẽm truyền động ổn định từ tay quay. Tay quay gang đúc phủ sơn bạc cho cảm giác thao tác nhẹ và thẩm mỹ cao.

Đường dòng chảy dạng chữ Z giúp giảm tổn thất áp, tăng hiệu suất điều tiết. Toàn bộ bề mặt bên trong được phủ sơn chống ăn mòn, đảm bảo tuổi thọ dài trong môi trường hơi và dầu nóng.

Nguyên lý hoạt động

Van cầu GLV-10F DN40A hoạt động dựa trên cơ chế nâng-hạ đĩa van. Khi tay quay xoay ngược chiều kim đồng hồ, trục ren nâng đĩa khỏi seat, cho phép hơi hoặc nước đi qua. Khi xoay ngược lại, đĩa ép chặt seat, ngăn chặn hoàn toàn dòng chảy. Cơ cấu này giúp điều chỉnh lưu lượng chính xác, vận hành êm và giảm rung trong hệ thống áp cao.

   Dòng chảy →
   ____________
  |            |
  |  Disc ↑    |  ← Seat
  |____________|
        ↑
      Ty van

Tay quay non-rising giúp thao tác thuận tiện trong không gian hẹp. Bề mặt kín inox bền, không biến dạng dù vận hành liên tục ở 300°C.

Ưu điểm

Độ kín hoàn hảo: Đĩa inox tiếp xúc seat chính xác, không rò rỉ áp suất.

Chịu áp & nhiệt cao: Làm việc ổn định ở 1.4 MPa, 300°C.

Tuổi thọ lâu dài: Gang cầu và inox chịu mài mòn, ít bảo trì.

Thao tác nhẹ: Tay quay trơn, lực đóng mở nhỏ.

Thiết kế tối ưu: Gọn, dễ lắp và bảo dưỡng định kỳ.

Tiêu chuẩn Nhật Bản: Gia công theo JIS B2051, đảm bảo chất lượng và độ bền.

Ứng dụng

Ứng dụng trong hệ thống hơi:
DN40A điều tiết hơi bão hòa ở nồi hấp, bộ trao đổi nhiệt và đường ống trung gian, giúp ổn định áp suất và lưu lượng.

Ứng dụng trong nước nóng và HVAC:
Van lắp tại các tuyến nước nóng hoặc cụm điều hòa, giúp cân bằng lưu lượng và nhiệt độ trong hệ thống.

Ứng dụng trong dầu truyền nhiệt:
Van chịu nhiệt cao, thích hợp dùng trong hệ thống dầu tải nhiệt và đường ống gia nhiệt công nghiệp.

Ứng dụng trong nhà máy thực phẩm và dệt:
DN40A được sử dụng để điều tiết hơi và nước nóng cho dây chuyền sấy, hấp, đảm bảo hoạt động ổn định và tiết kiệm năng lượng.

Ứng dụng trong công nghiệp hóa chất và cơ khí:
Van kiểm soát môi chất trung tính, lắp đặt tại nhà máy hóa chất, xưởng cơ khí hoặc khu điều áp phụ.

Ứng dụng trong trạm năng lượng và điều áp:
DN40A phù hợp cho cụm phân phối hơi và hệ thống điều áp trung áp, đảm bảo vận hành an toàn và bền bỉ.

Lắp đặt & vận hành

Chuẩn bị: Làm sạch mặt bích, kiểm tra hướng dòng chảy theo mũi tên trên thân van.

Lắp đặt: Căn chỉnh đều giữa hai mặt bích, siết bu-lông chéo để tránh lệch.

Kiểm tra: Sau khi lắp, cấp áp nhẹ để thử kín, điều chỉnh lại nếu có rò rỉ.

Vận hành: Xoay tay quay chậm, tránh thao tác đột ngột gây xung áp.

Bảo dưỡng: Kiểm tra định kỳ, vệ sinh disc và seat, tra dầu mỡ nhẹ cho trục van.

An toàn: Ngắt áp và làm nguội trước khi tháo van, không đứng đối diện hướng xả.
