Giới thiệu

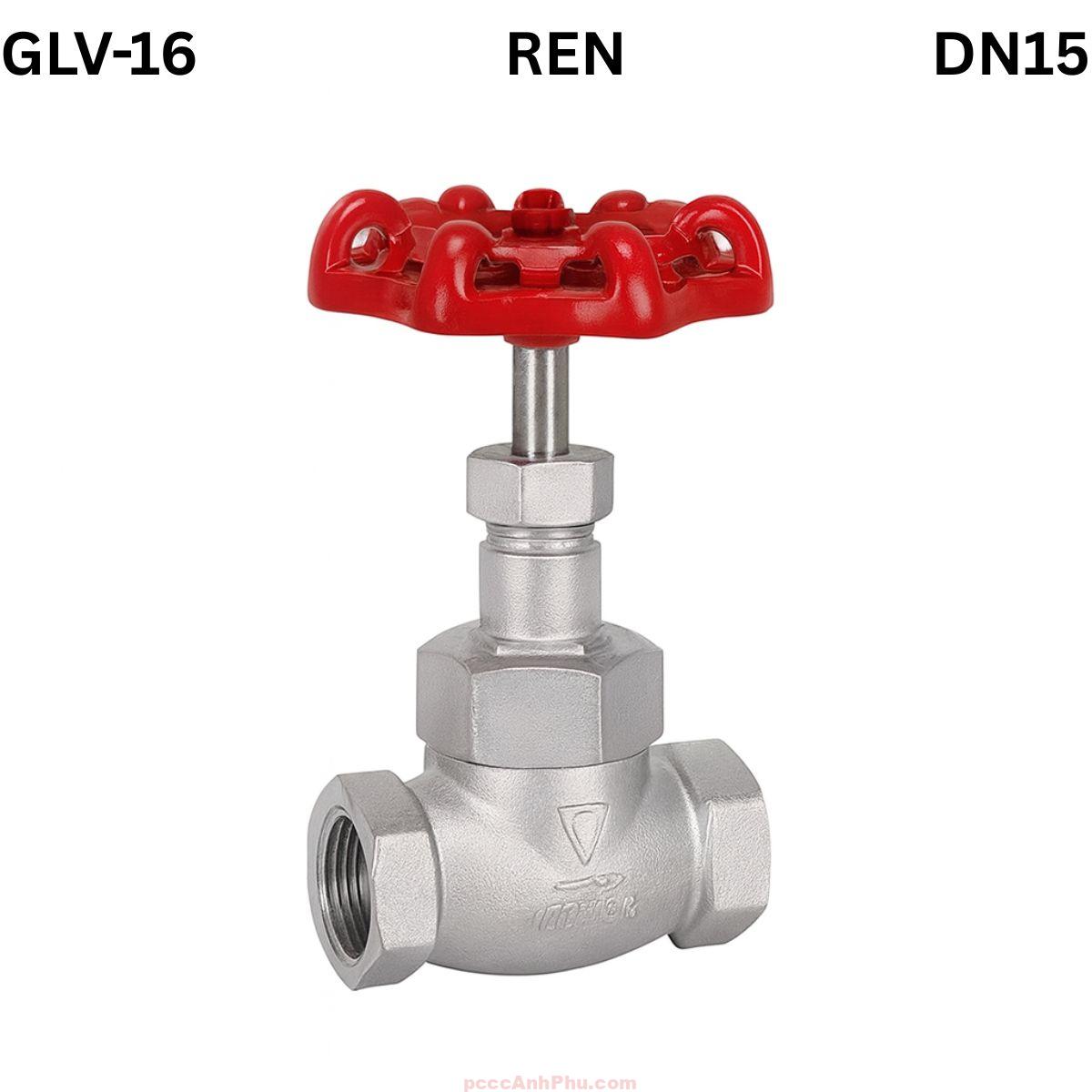

Van cầu Yoshitake GLV-16 DN15A là model van cầu ren cao cấp của Nhật Bản, được thiết kế cho các hệ thống hơi, khí nén, nước nóng, dầu và các môi chất công nghiệp thông thường. Với kích thước ren Rc½”, van phù hợp cho các tuyến ống nhỏ, nơi cần điều tiết dòng chảy ổn định và đảm bảo độ kín cao. Sản phẩm thuộc dòng GLV-16 nổi tiếng của Yoshitake, đạt tiêu chuẩn JIS 16K và được tin dùng trong nhiều hệ thống hơi công nghiệp.
Thân van được chế tạo từ gang cầu (ductile cast iron) có độ bền kéo và chịu áp cao hơn gang xám thông thường. Nắp van cùng vật liệu giúp tăng độ ổn định cơ học. Đĩa van làm bằng inox (stainless steel), chống mài mòn và chịu được nhiệt độ đến 220°C. Kết nối ren tiêu chuẩn JIS Rc (BSPT) giúp lắp đặt dễ dàng cho các hệ thống đường ống hơi, nước và dầu quy mô nhỏ.
Van có khả năng chịu áp suất tối đa đến 2.2 MPa, phù hợp cho môi trường làm việc khắt khe. Thiết kế tay quay bằng gang đúc bền, hoạt động mượt mà, không cần lực lớn khi thao tác. Đây là một trong những lựa chọn phổ biến cho các hệ thống hơi nước, khí nén và thiết bị gia nhiệt quy mô nhỏ trong nhà máy.
Kích thước DN15A: chiều dài L = 75 mm, chiều cao H = 126 mm, đường kính tay quay D = 83 mm và trọng lượng chỉ 0.9 kg. Với cấu trúc nhỏ gọn, van dễ dàng lắp đặt trong không gian hạn chế mà vẫn đảm bảo lưu lượng và khả năng kín tuyệt đối.
Tham khảo thêm các sản phẩm: van cầu thủy lực
Cấu tạo tổng quan
Van cầu Yoshitake GLV-16 DN15A gồm ba bộ phận chính: thân van, nắp van và đĩa van. Cấu tạo đơn giản nhưng hiệu quả cao, dễ bảo trì và thay thế. Thân van đúc gang cầu liền khối có độ dày ổn định, đảm bảo chịu áp lực tốt trong hệ thống hơi và dầu. Nắp van cùng vật liệu giúp kết cấu vững chắc, tránh nứt gãy khi thay đổi nhiệt độ đột ngột. Đĩa van inox cứng, bề mặt được gia công chính xác để đảm bảo độ kín tuyệt đối khi đóng.
| Bộ phận | Vật liệu | Chức năng |
|---|---|---|
| Thân (Body) | Gang cầu (Ductile Cast Iron) | Chịu áp, dẫn hướng dòng chảy |
| Nắp (Bonnet) | Gang cầu | Giữ trục, cố định tay quay |
| Đĩa (Disc) | Inox (Stainless Steel) | Tạo kín, chống mài mòn |
| Ty van | Thép mạ kẽm | Truyền chuyển động đóng mở |
| Tay quay | Gang đúc | Điều khiển thủ công |
Cấu trúc dòng chảy dạng chữ Z giúp van vận hành êm, giảm tổn thất áp suất. Khi hơi hoặc nước đi qua, dòng chảy được định hướng đều, tránh tạo xung áp. Thân van được phủ lớp sơn chống rỉ xám bạc giúp chống oxy hóa và kéo dài tuổi thọ trong môi trường ẩm nóng.
Nguyên lý hoạt động
Van cầu GLV-16 DN15A hoạt động theo nguyên lý nâng-hạ đĩa. Khi tay quay xoay ngược chiều kim đồng hồ, ty van nâng đĩa lên, cho phép môi chất đi qua. Khi xoay ngược lại, đĩa ép chặt vào ghế (seat) tạo bề mặt kín, ngăn hoàn toàn dòng chảy. Cơ chế này giúp kiểm soát lưu lượng chính xác và có thể điều chỉnh theo yêu cầu từng hệ thống.
Dòng chảy →
_________
| |
| Disc ↑ |
|_________| ← Seat
↑
Ty van
Van cầu ren GLV-16 hoạt động nhẹ nhàng nhờ trục ren chính xác, không gây kẹt hoặc mòn sớm. Tay quay không nâng (non-rising) giúp tiết kiệm không gian và tránh bụi bẩn bám vào trục ren. Cơ cấu đóng mở kiểu quay trơn giúp người vận hành dễ dàng kiểm soát tốc độ đóng van, tránh hiện tượng sốc áp.
Ưu điểm
Độ kín cao: Đĩa inox ép sát seat gang cầu, ngăn rò rỉ hiệu quả kể cả trong điều kiện áp cao.
Chịu nhiệt tốt: Làm việc ổn định ở 220°C, thích hợp cho hơi bão hòa và dầu nhiệt.
Vật liệu bền: Gang cầu chịu áp tốt, đĩa inox chống mài mòn, tuổi thọ lâu dài.
Thiết kế nhỏ gọn: Dễ lắp trong không gian hạn chế, trọng lượng nhẹ, tiện bảo dưỡng.
Thao tác dễ: Tay quay trơn, lực vận hành nhỏ, không cần dụng cụ hỗ trợ.
Tiêu chuẩn Nhật Bản: Thiết kế theo JIS B2051, độ chính xác cao và độ bền vượt trội.
Ứng dụng
DN15A thường được sử dụng trong các hệ thống hơi cỡ nhỏ, nồi hấp, bộ trao đổi nhiệt và đường nước nóng dân dụng. Với khả năng chịu áp suất cao, van đặc biệt phù hợp cho hệ thống khí nén và dầu truyền nhiệt trong nhà máy thực phẩm, dệt và thiết bị gia nhiệt.
Trong các hệ thống HVAC, van GLV-16 DN15A điều tiết nước nóng hoặc hơi ở nhánh phụ, giúp cân bằng lưu lượng và áp suất. Ngoài ra, sản phẩm được sử dụng phổ biến trong hệ thống khí công nghiệp và dây chuyền sản xuất có yêu cầu độ kín cao.
Lắp đặt & vận hành
Chuẩn bị: Làm sạch mặt ren, quấn băng tan đúng chiều, đảm bảo không có dị vật trong ống. Đặt van đúng hướng dòng chảy theo mũi tên khắc trên thân.
Siết chặt: Dùng mỏ lết vặn đều, tránh siết quá lực gây nứt thân van. Không vặn vào tay quay.
Kiểm tra sau lắp: Cấp áp nhẹ để kiểm tra rò rỉ. Nếu phát hiện rò tại ren, tháo và quấn lại băng tan đúng kỹ thuật.
Vận hành: Xoay tay quay từ từ, tránh đóng mở nhanh gây xung áp. Khi không sử dụng, đóng van ở vị trí kín hoàn toàn.
Bảo dưỡng: Kiểm tra định kỳ mỗi 6 tháng, vệ sinh phần tay quay và ren trong. Không để bụi hoặc nước đọng lâu gây gỉ ren ngoài.
An toàn: Ngắt áp và xả hết hơi trước khi tháo. Không đứng đối diện hướng xả khi thử kín hệ thống.
