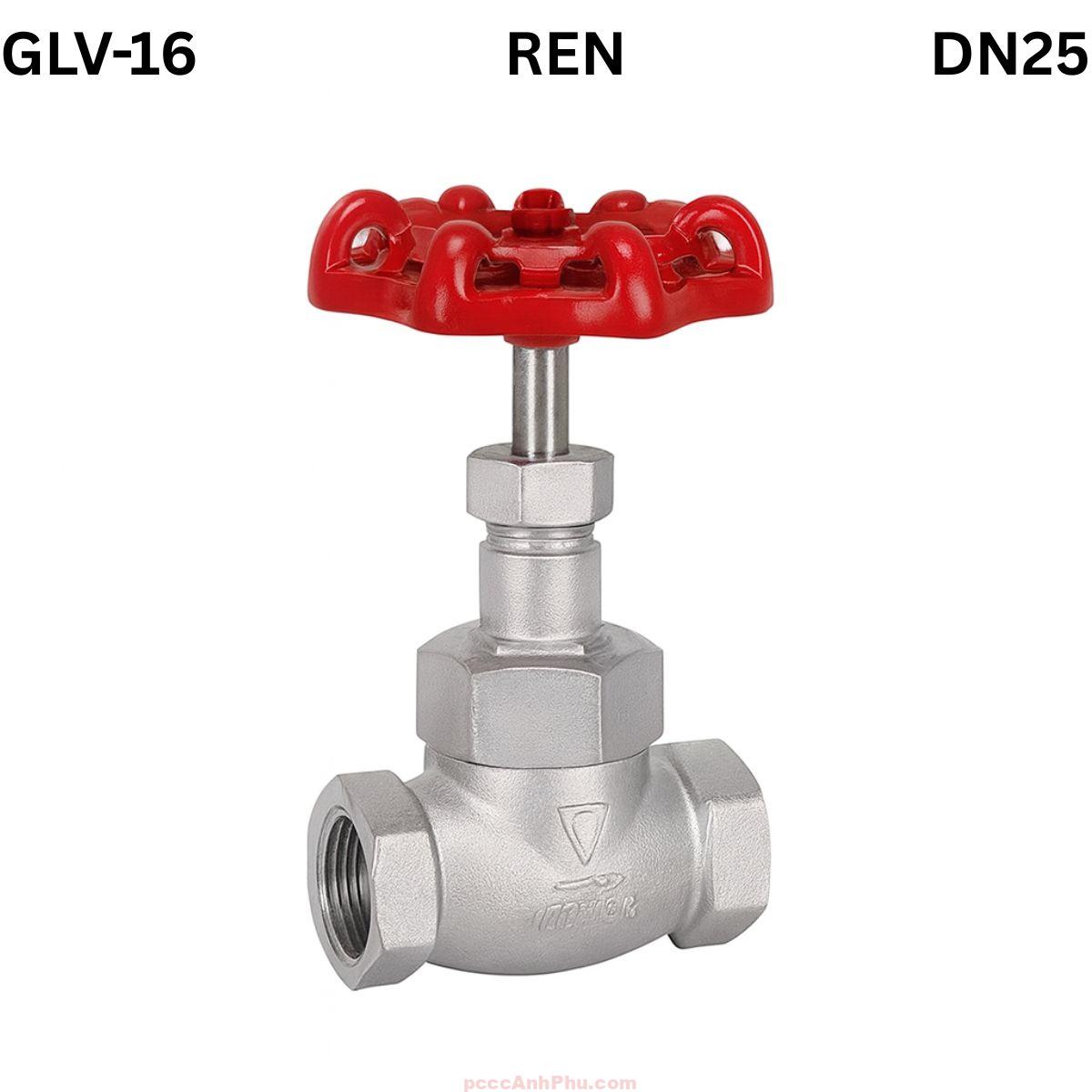

Van cầu ren Yoshitake GLV-16 25A

Giới thiệu

Van cầu Yoshitake GLV-16 DN25A là dòng van ren chất lượng cao của Nhật Bản, được thiết kế cho các hệ thống hơi, khí nén, nước nóng hoặc dầu truyền nhiệt. Với kích thước ren Rc1”, van phù hợp cho các tuyến ống trung bình, đảm nhiệm vai trò điều tiết hoặc khóa dòng chảy hiệu quả trong hệ thống áp suất cao. Model GLV-16 đạt tiêu chuẩn JIS 16K, đảm bảo vận hành ổn định ở áp suất tối đa 2.2 MPa và nhiệt độ tới 220°C.

Thân và nắp van được đúc từ gang cầu (ductile cast iron) có độ bền cao, chịu áp lực tốt và ổn định dưới tác động nhiệt. Phần đĩa van làm bằng inox (stainless steel), có độ cứng và khả năng chống ăn mòn vượt trội. Bề mặt tiếp xúc giữa đĩa và seat được gia công chính xác, đảm bảo độ kín tuyệt đối khi đóng van. Thiết kế nhỏ gọn, dễ lắp đặt và bảo trì là ưu điểm nổi bật giúp GLV-16 được ứng dụng rộng rãi trong công nghiệp.

Kết nối ren tiêu chuẩn JIS Rc giúp lắp nhanh vào đường ống mà không cần mặt bích. Lớp sơn bạc phủ ngoài bảo vệ van khỏi oxy hóa, đồng thời tạo vẻ thẩm mỹ và nhận diện dễ dàng. Đây là model được dùng phổ biến tại các nhà máy hơi, hệ thống điều nhiệt và xưởng sản xuất khí công nghiệp.

Kích thước DN25A: chiều dài L = 105 mm, chiều cao H = 150 mm, đường kính tay quay D = 112 mm và trọng lượng 1.7 kg. Cấu trúc nhỏ gọn, trọng lượng nhẹ giúp van thích hợp lắp ở các đoạn ống trên cao hoặc không gian hẹp mà vẫn đảm bảo độ kín tuyệt đối.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

DN25A được thiết kế với ba thành phần chính: thân van, nắp van và đĩa van. Thân gang cầu có độ dày cao, đúc liền khối, đảm bảo chịu áp lực lên tới 2.2 MPa mà không biến dạng. Nắp van cùng vật liệu, được liên kết chặt với thân qua ren có phủ seal chống rò. Phần đĩa bằng inox cứng, mài phẳng chính xác, đảm bảo độ kín tuyệt đối khi đóng.

Cấu trúc dòng chảy bên trong DN25A được bố trí dạng chữ Z, giúp giảm tổn thất áp suất và điều tiết lưu lượng ổn định. Bề mặt bên trong được gia công mịn, giúp hạn chế tích tụ cặn. Phần seat và disc được thiết kế để khớp chính xác, tăng tuổi thọ van trong môi trường nhiệt độ cao hoặc có hơi ẩm.

Nguyên lý hoạt động

DN25A hoạt động dựa trên cơ chế nâng-hạ đĩa van thông qua tay quay. Khi tay quay xoay ngược chiều kim đồng hồ, trục van nâng đĩa ra khỏi seat, cho phép dòng môi chất đi qua. Khi xoay theo chiều kim đồng hồ, đĩa ép sát vào seat, ngăn hoàn toàn dòng chảy. Cơ cấu này cho phép điều tiết lưu lượng linh hoạt, đảm bảo độ kín cao và kiểm soát áp suất chính xác.

   Dòng chảy →
   ____________
  |            |
  |  Disc ↑    |   ← Seat
  |____________|
        ↑
      Ty van

Tay quay non-rising giúp DN25A hoạt động nhẹ, không chiếm không gian chiều cao. Van đóng mở êm, không gây sốc áp. Ren trong JIS Rc đảm bảo kín khít hoàn toàn khi lắp đúng kỹ thuật với băng tan hoặc keo ren.

Ưu điểm

Độ kín cao: Mặt tiếp xúc disc-seat mài phẳng chính xác, đảm bảo không rò hơi hoặc nước.

Chịu áp tốt: Làm việc ổn định ở 2.2 MPa, thích hợp cho hơi và dầu áp suất cao.

Vật liệu bền: Gang cầu chống nứt, inox chống ăn mòn, độ bền cơ học cao.

Thiết kế nhỏ gọn: Lắp dễ trong không gian hẹp, thuận tiện bảo trì.

Thao tác dễ: Tay quay nhẹ, lực vận hành nhỏ, êm và chính xác.

Tiêu chuẩn Nhật Bản: Sản xuất theo JIS B2051, kiểm định nghiêm ngặt.

Hiệu suất cao: Lưu lượng ổn định, giảm tổn thất áp suất.

Ứng dụng

Van cầu Yoshitake GLV-16 DN25A được dùng trong các hệ thống hơi công nghiệp, bộ trao đổi nhiệt, hệ thống nước nóng, dầu và khí nén. Van điều tiết lưu lượng và bảo vệ thiết bị trong dây chuyền hoạt động ở áp cao. Đây là kích thước phổ biến cho các đường ống trung bình trong nhà máy thực phẩm, hóa chất, dệt và gia nhiệt.

Trong hệ thống HVAC, DN25A dùng để điều tiết hơi hoặc nước nóng cấp cho các khu vực tải nhiệt cao. Ngoài ra, van còn được dùng trong xưởng cơ khí, trạm nén khí và các hệ thống trung áp yêu cầu độ kín tuyệt đối.

Lắp đặt & vận hành

Chuẩn bị: Làm sạch đầu ren, quấn băng tan đúng chiều, kiểm tra mũi tên hướng dòng chảy.

Lắp đặt: Dùng mỏ lết siết đều lực, không vặn vào phần tay quay để tránh hư trục.

Kiểm tra: Sau khi lắp, cấp áp nhẹ để thử kín. Nếu rò, tháo ra và quấn lại băng tan đúng kỹ thuật.

Vận hành: Xoay tay quay từ từ khi mở, tránh sốc áp hoặc rung động. Đóng van hoàn toàn khi không sử dụng.

Bảo dưỡng: Kiểm tra 6 tháng/lần, bôi trơn ty van, vệ sinh ren ngoài. Không để bụi hoặc nước bám lâu.

An toàn: Xả hết áp, làm nguội trước khi tháo. Không đứng trước hướng xả khi thử kín hệ thống.
