Giới thiệu

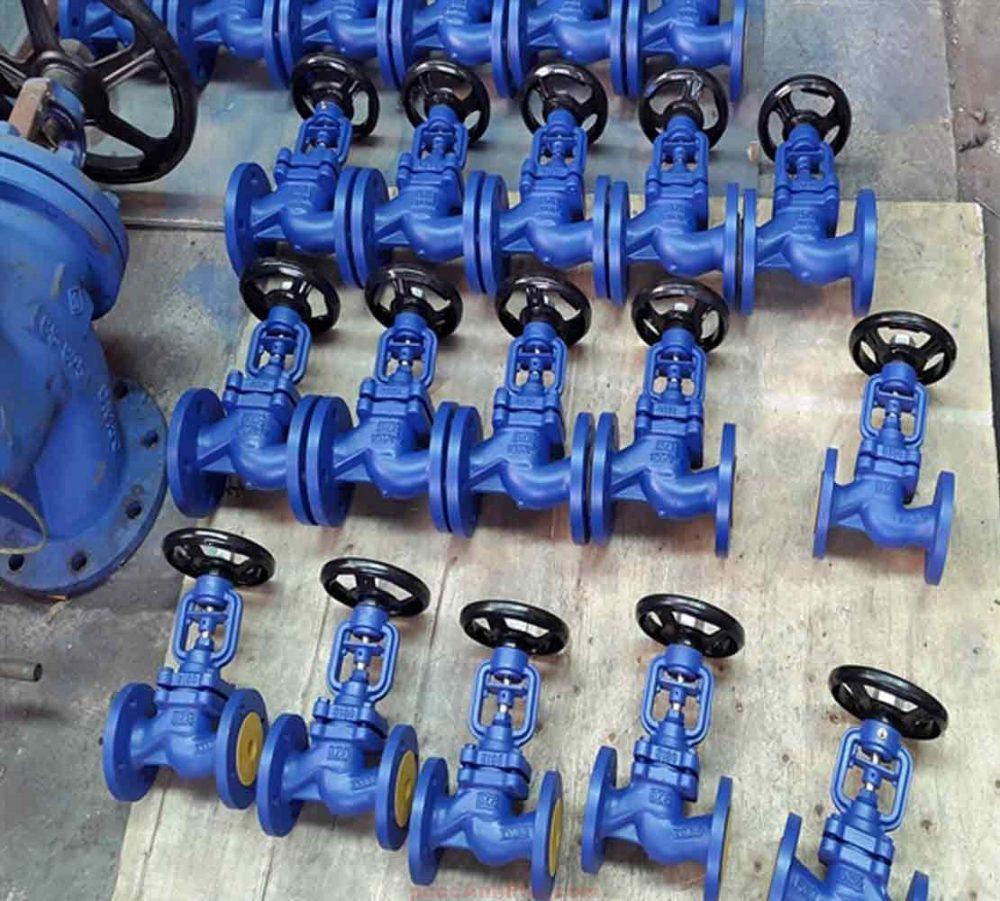

Van cầu MANN BSG-3 là dòng van cầu làm kín bằng bellow áp suất cao, sản xuất tại Anh, thuộc series cao cấp nhất trong nhóm BSG-1E/2/3. Van được thiết kế cho các hệ thống hơi nóng, khí, dầu và môi trường có áp suất lớn tới 40 bar. Với cấu tạo bellow kép kín hoàn toàn, thân thép đúc 1.0619 và gioăng graphite, sản phẩm đảm bảo vận hành an toàn, kín tuyệt đối và bền bỉ trong điều kiện khắc nghiệt nhất.
Dải kích thước từ DN15 đến DN300 phù hợp nhiều hệ thống công nghiệp, từ nhà máy điện, hóa chất đến cơ sở dầu khí. MANN BSG-3 được kiểm định theo chuẩn BS EN 12266-1, tiêu chuẩn DIN PN40, có khả năng chịu nhiệt đến 400°C. Đây là lựa chọn hàng đầu cho các ứng dụng đòi hỏi áp lực lớn, nhiệt độ cao và độ kín tuyệt đối.
Tham khảo thêm các sản phẩm: van cầu thủy lực
Cấu tạo tổng quan
Van cầu MANN BSG-3 được thiết kế với thân thép đúc dày, bellow kép inox 316L và gasket graphite chịu nhiệt. Cấu tạo cơ khí chuẩn châu Âu giúp van hoạt động ổn định, kín tuyệt đối và tuổi thọ cao. Mỗi chi tiết được gia công, kiểm tra và thử áp trước khi xuất xưởng nhằm đảm bảo độ tin cậy trong vận hành lâu dài.

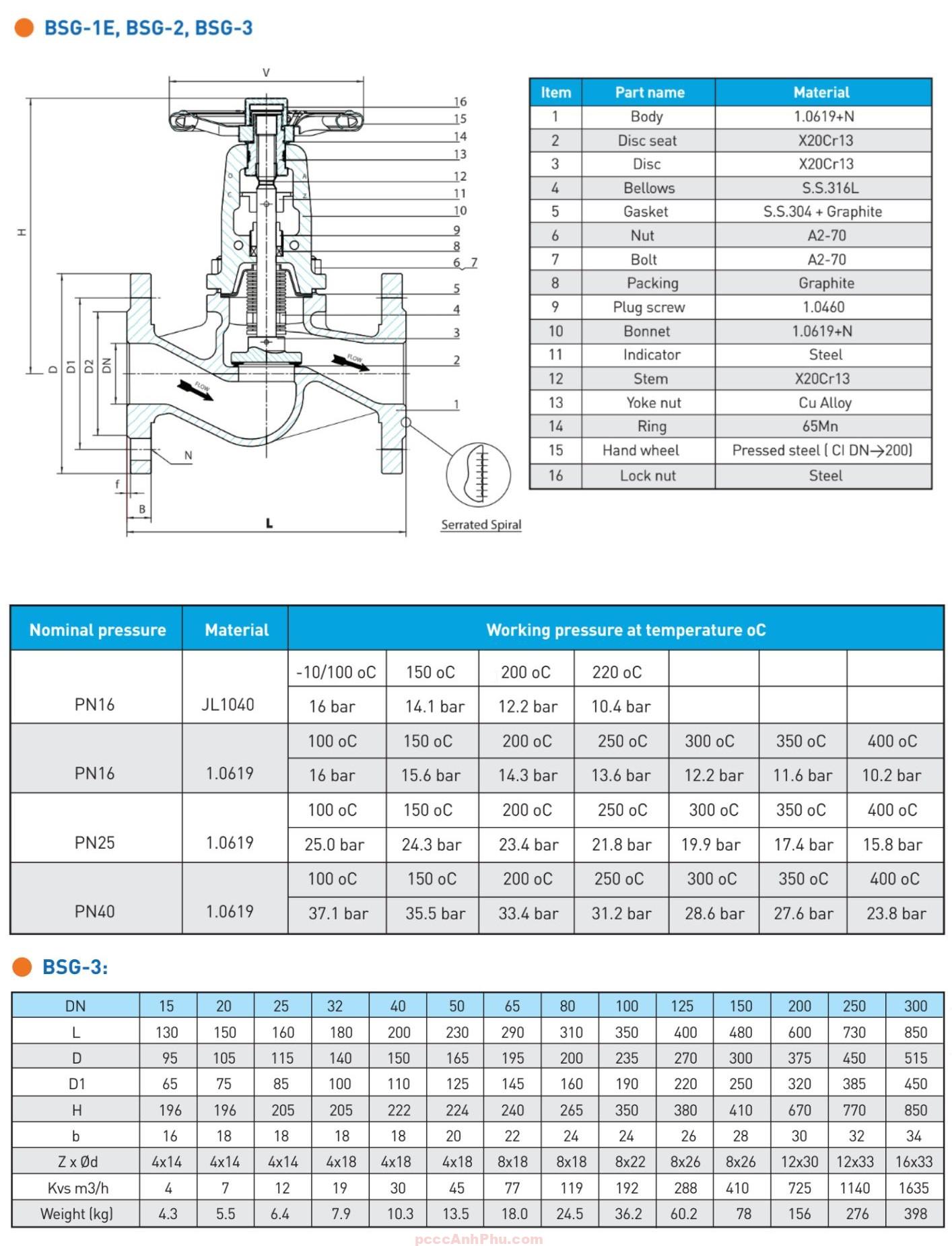

| STT | Thành phần | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|---|
| 1 | Thân van (Body) | 1.0619+N | Thép đúc chịu áp tới 40 bar |
| 2 | Ghế & Đĩa van (Seat & Disc) | X20Cr13 | Thép không gỉ, chịu mài mòn cao |
| 3 | Bellow (Ống xếp kín) | Inox 316L | Ngăn rò rỉ, chịu nhiệt tới 400°C |
| 4 | Gioăng làm kín (Gasket) | S.S.304 + Graphite | Kín tuyệt đối, chịu nhiệt và áp cao |
| 5 | Trục van (Stem) | X20Cr13 | Độ cứng cao, không cong vênh khi tải nặng |
| 6 | Bu lông / Đai ốc (Bolt/Nut) | A2-70 | Liên kết chắc chắn, chống ăn mòn |
| 7 | Nắp van (Bonnet) | 1.0619+N | Tháo rời dễ bảo trì |
| 8 | Gioăng trục (Packing) | Graphite | Chống thoát hơi, chịu nhiệt cao |
| 9 | Tay quay (Hand wheel) | Pressed Steel / CI | Dễ thao tác, chịu lực tốt |
| 10 | Đai hãm (Lock Nut) | Steel | Chống xoay ngược khi vận hành |
Bảng áp suất làm việc theo nhiệt độ cho thấy khả năng chịu tải vượt trội của dòng BSG-3 so với các model khác:
| Nhiệt độ (°C) | Áp làm việc PN16 (bar) | Áp làm việc PN25 (bar) | Áp làm việc PN40 (bar) |
|---|---|---|---|
| 100 | 15.6 | 24.3 | 37.1 |
| 150 | 14.3 | 23.4 | 35.5 |
| 200 | 13.6 | 21.8 | 33.4 |
| 250 | 12.2 | 19.9 | 31.2 |
| 300 | 11.6 | 17.4 | 28.6 |
| 350 | 10.8 | 15.8 | 27.6 |
| 400 | 10.2 | 14.8 | 23.8 |
Nhờ cấu tạo bellow kép, van MANN BSG-3 vẫn duy trì độ kín hoàn hảo dù làm việc ở nhiệt độ tới 400°C. Gioăng graphite và inox 304 giữ ổn định cấu trúc, giảm mài mòn và chống biến dạng nhiệt. Dải DN15–DN300 giúp dễ dàng đồng bộ trong các hệ thống PN40 yêu cầu cao về an toàn và hiệu suất.
Nguyên lý hoạt động
Van cầu MANN BSG-3 hoạt động theo cơ chế nâng-hạ tuyến tính. Khi tay quay xoay, trục van truyền lực cho đĩa di chuyển vuông góc với hướng dòng chảy. Bellow inox 316L được hàn kín giữa thân và trục, ngăn hoàn toàn sự rò rỉ khí, hơi hoặc dầu ra ngoài, ngay cả khi áp lực lớn.
┌───────────────┐
│ Tay quay │
└──────┬────────┘
│ Trục van
▼
┌────────────┐
│ Bellow 316L│ ← Làm kín tuyệt đối
└─────┬──────┘
│
┌────────────┐
│ Đĩa van │ ← Lên / Xuống
└─────┬──────┘
│
┌───────┴────────┐
│ Thân van │
└─────────────────┘
▲ ▲
Dòng vào Dòng ra
Khi mở, đĩa nâng lên cho phép lưu chất đi qua. Khi đóng, đĩa ép chặt vào ghế tạo độ kín tuyệt đối. Cấu trúc này giúp BSG-3 hoạt động ổn định dưới áp lực cao, không rò rỉ và không gây búa nước. Van thích hợp cho hệ thống hơi cao áp, dầu nóng, khí nén và các môi trường nguy hiểm.
Ưu điểm
Áp suất cao tới 40 bar: Van BSG-3 đáp ứng yêu cầu vận hành trong hệ thống hơi và dầu áp lực lớn.
Chịu nhiệt 400°C: Vật liệu thép đúc và bellow inox 316L đảm bảo an toàn tuyệt đối trong môi trường nhiệt độ cao.
Chống rò rỉ tuyệt đối: Cấu trúc bellow kép cách ly hoàn toàn trục với lưu chất, bảo vệ người vận hành.
Vận hành ổn định: Cơ chế nâng-hạ chính xác, tay quay nhẹ, giảm ma sát và rung động.
Độ bền vượt trội: Toàn bộ chi tiết làm từ thép không gỉ, graphite và hợp kim chịu mài mòn.
Bảo trì dễ dàng: Nắp van tháo rời, bellow thay thế nhanh chóng mà không cần tháo toàn bộ thân.
Đạt chuẩn châu Âu: Thiết kế theo BS EN 12266-1, DIN PN40, được kiểm định tại Anh.
Ứng dụng
Van cầu MANN BSG-3 được dùng cho các hệ thống yêu cầu độ kín cao, áp suất lớn, và nhiệt độ khắc nghiệt:
Nhà máy nhiệt điện: Hệ thống hơi nước, ống cấp, hồi nhiệt và xả áp.
Ngành hóa dầu: Dẫn dầu nóng, khí nén và môi trường độc hại.
Ngành cơ khí: Hệ thống thủy lực, khí nén, truyền nhiệt công nghiệp.
Ngành năng lượng: Nhà máy điện, turbine hơi, bộ trao đổi nhiệt.
Ngành thực phẩm – dược phẩm: Dùng cho hơi sạch, nước nóng tiệt trùng.
Ngành môi trường: Xử lý khí thải, hơi công nghiệp, hệ thống áp cao tái sinh nhiệt.
Lắp đặt & vận hành
Bước 1: Kiểm tra trước khi lắp đặt
Đảm bảo van sạch, không có bụi bẩn hoặc dị vật. Kiểm tra bellow và hướng dòng chảy.
Bước 2: Căn chỉnh chính xác
Đặt van song song đường ống, đúng chiều mũi tên chỉ hướng lưu chất.
Bước 3: Siết đều mặt bích
Dùng bu lông siết chéo để tránh biến dạng bề mặt và đảm bảo độ kín của gasket.
Bước 4: Kiểm tra vận hành
Xoay tay quay mở/đóng nhẹ để kiểm tra độ êm và kín của đĩa van.
Bước 5: Bảo trì định kỳ
Vệ sinh bellow và graphite định kỳ 6 tháng, tra dầu trục, kiểm tra bu lông và lớp graphite chống rò.
Lưu ý: Nên lắp van theo phương thẳng đứng, tránh rung động mạnh. Khi hệ thống ngừng dài hạn, để van mở 50% để bảo vệ trục. Không dùng trong môi trường chứa axit mạnh hoặc tạp chất rắn.
