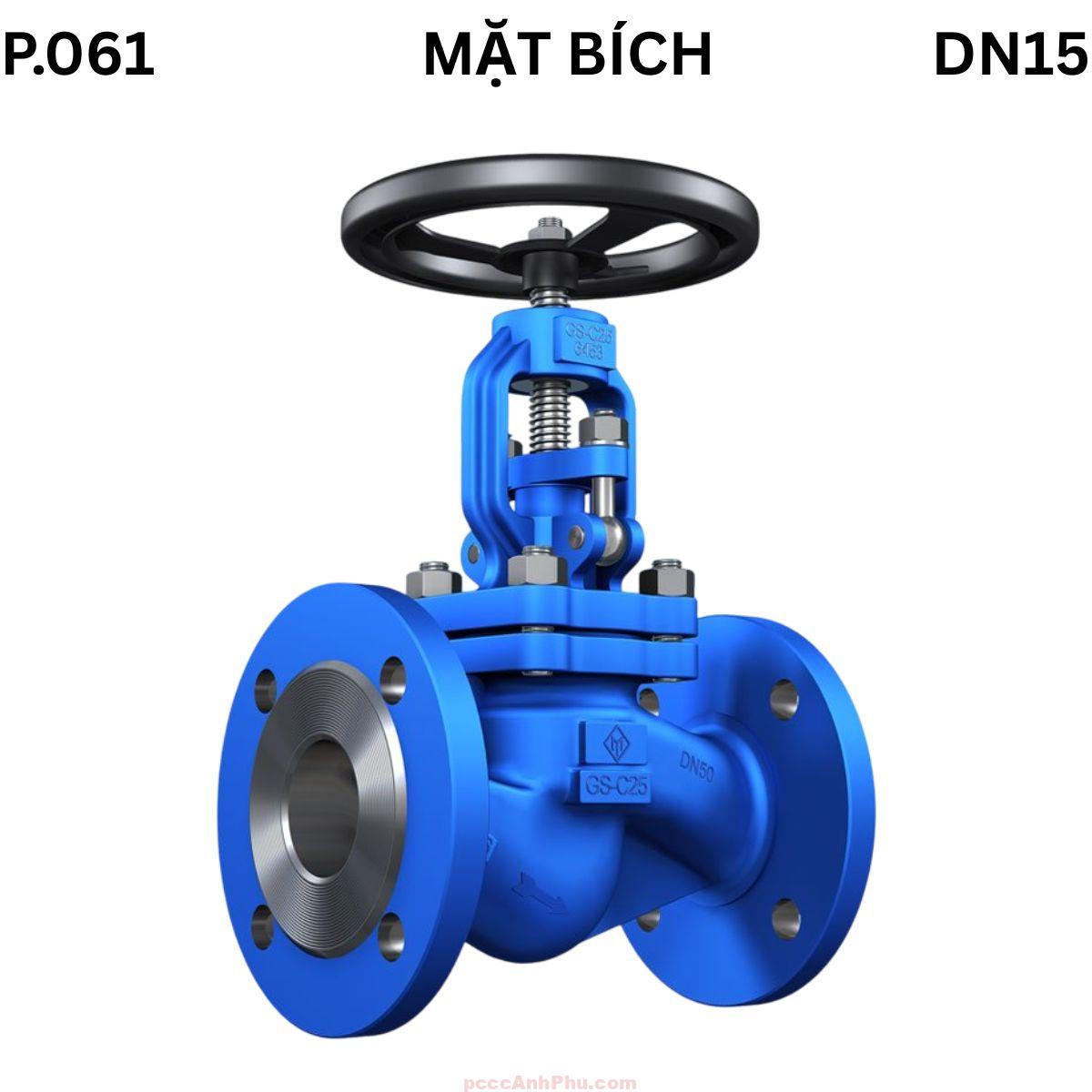

Van cầu thép ETM P.061 Bellow DN15

Giới thiệu

Van cầu thép làm kín bằng bellow ETM P.061 DN15 là dòng van chặn tiêu chuẩn DIN được thiết kế dành cho các hệ thống công nghiệp yêu cầu độ kín tuyệt đối, độ bền cao và khả năng vận hành ổn định trong môi trường áp suất – nhiệt độ lớn. Cấu trúc bellow kép bằng thép không gỉ cho phép van duy trì độ kín lâu dài, hạn chế rò rỉ hoàn toàn tại thân – nắp van và đặc biệt phù hợp cho hơi nóng, dầu truyền nhiệt, khí độc hoặc lưu chất có yêu cầu an toàn cao.

Thiết kế thân van bằng thép carbon 1.0619 theo tiêu chuẩn DIN 3356 mang lại khả năng chịu áp lực tới PN16, đồng thời lớp phủ và bề mặt tiếp xúc được gia công theo đúng tiêu chuẩn DIN giúp van vận hành ổn định và ít cần bảo trì. Với kết cấu trục rising stem, van cho phép quan sát trực tiếp trạng thái mở/đóng thông qua chuyển động lên xuống của ty, hỗ trợ an toàn khi vận hành trong các tuyến ống quan trọng.

Dòng ETM P.061 đặc biệt phù hợp cho không gian vận hành hẹp, bởi hành trình đóng mở ngắn và mô-men vận hành thấp. Cấu tạo loose disc giúp tiếp xúc nhẹ nhàng khi đóng, giảm mài mòn ghế van và tăng đáng kể tuổi thọ. Ở DN15, van được đánh giá là lựa chọn tối ưu cho các đường ống hơi nhỏ, tuyến cấp dầu, tuyến condensate hoặc các điểm chặn độc lập trong hệ thống.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

Van cầu thép ETM P.061 DN15 có cấu tạo đặc trưng của dòng van cầu bellow seal, với thiết kế nắp chụp bắt bulong (bolted bonnet) đảm bảo liên kết thân – nắp chắc chắn và chịu được rung động. Bellow bằng inox SS304/SS316L được hàn kín vào trục van, tạo ra lớp rào chắn kép ngăn lưu chất thoát ra ngoài, giúp van đạt tiêu chuẩn an toàn cao hơn so với packing truyền thống.

Thân van từ thép đúc 1.0619 cho phép hoạt động bền bỉ dưới áp lực PN16, trong khi đĩa van và seat được phủ hợp kim chống mài mòn X20Cr13 giúp bề mặt làm kín ổn định trong thời gian dài. Khi ty van nâng lên, đĩa rời khỏi bề mặt seat và tạo đường lưu thông theo dạng tuyến tính, tối ưu cho điều tiết và đóng chặn.

Kích thước DN15

Ở DN15, các thông số kích thước chuẩn theo DIN 3202 F1: L=130 mm, D=95 mm, V=120 mm, H=196 mm, hành trình ty 8 mm. Điều này cho phép van lắp đặt dễ dàng trên các tuyến ống quy mô nhỏ, đồng thời duy trì hành trình đóng mở ngắn và nhanh.

Nguyên lý hoạt động

Nguyên lý hoạt động của van cầu thép ETM P.061 DN15 dựa trên chuyển động tuyến tính của ty van, khi tay quay xoay sẽ tạo chuyển động tịnh tiến lên xuống thông qua ren. Đĩa van di chuyển thẳng đứng để mở hoặc đóng dòng lưu chất, cho phép kiểm soát chính xác lưu lượng, đặc biệt hiệu quả với hơi nóng và các chất lỏng có độ nhớt thấp.

Bellow inox gắn kín vào trục van mở rộng hoặc nén lại theo chuyển động của ty, nhưng luôn giữ một lớp kín ngăn không cho hơi hoặc lưu chất rò rỉ ra môi trường. Đây là ưu điểm đặc trưng mà packing thông thường không thể đạt được, đặc biệt trong môi trường độc hại.

    ASCII – Sơ đồ nguyên lý hoạt động

          Tay quay
             │
             ▼
        ┌──────────┐
        │  Trục ty │  ← chuyển động lên/xuống
        └────┬─────┘
             │
       ╔═════╧═════╗
       ║   Bellow  ║  ← co giãn nhưng luôn kín
       ╚═════╤═════╝
             │
        ┌────┴────┐
        │  Đĩa van│ ← đóng/mở dòng chảy
        └────┬────┘
             │
        ─────┴────────────────── Dòng lưu chất

Nhờ cấu trúc này, van đặc biệt an toàn khi sử dụng cho hơi nước, khí độc, áp suất cao và các ứng dụng yêu cầu zero leakage tại tiết diện ty van.

Ưu điểm nổi bật

Độ kín cao nhờ bellow kép: Lớp bellow inox nhiều nếp gấp giúp triệt tiêu hoàn toàn rò rỉ, đồng thời chịu được biến dạng khi ty dịch chuyển, tăng tuổi thọ so với packing.

Thích hợp cho hơi nóng và khí độc: Cấu trúc kín hoàn toàn cho phép van vận hành an toàn trong các ngành đòi hỏi độ sạch và an toàn cao như hóa chất, hơi nóng, dầu truyền nhiệt.

Đĩa loose disc giảm mài mòn: Thiết kế đĩa rời giúp bề mặt tiếp xúc mềm mại khi đóng, giảm lực tác động và hạn chế biến dạng seat theo thời gian.

Vận hành nhẹ với rising stem: Ty van nâng lên theo hành trình, thể hiện rõ trạng thái đóng mở, đồng thời giúp giảm lực quay và hạn chế sự bó kẹt.

Độ bền cao nhờ vật liệu tiêu chuẩn DIN: Từ thân 1.0619 đến ty X5CrNiMo17-12-2 đều được chọn theo yêu cầu chịu áp suất và ăn mòn trong môi trường công nghiệp.

Phù hợp cho lắp đặt tuyến ống nhỏ: Với DN15, van đặc biệt tối ưu cho các tuyến hơi phụ trợ, bypass, condensate, dầu tải nhiệt hoặc khí sạch.

Ứng dụng tiêu biểu

Van cầu thép bellow ETM P.061 DN15 thường được sử dụng nhiều trong nhà máy nhiệt, nơi cần đóng chặn hơi ở các tuyến nhỏ dẫn đến bộ gia nhiệt hoặc thiết bị trao đổi nhiệt. Khả năng chịu nhiệt và kín tuyệt đối giúp vận hành ổn định trong thời gian dài.

Trong ngành hóa chất, DN15 được dùng để đóng chặn tại các điểm thu gom khí nhẹ hoặc các tuyến ống dẫn lưu chất có độc tính cao. Tính năng bellow seal đảm bảo môi trường luôn được bảo vệ.

Các nhà máy thực phẩm và dược phẩm cũng ứng dụng van DN15 cho những điểm chặn nhỏ yêu cầu độ sạch, nơi packing có nguy cơ thấm lưu chất ra ngoài. Van mang lại sự an toàn lâu dài.

Trong hệ thống dầu truyền nhiệt, DN15 phục vụ các nhánh phân phối nhỏ hoặc đường bypass, đảm bảo đóng mở chính xác và chịu được nhiệt độ cao trong thời gian dài. Đĩa phủ cứng giúp chống mài mòn hiệu quả.

Ở các trạm hơi công nghiệp, DN15 thường được lắp tại các tuyến xả condensate, tuyến hơi phụ trợ và các nhánh điều tiết lưu lượng nhỏ, góp phần ổn định toàn bộ hệ thống.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị bề mặt lắp đặt: Đảm bảo hai mặt bích tuyến ống sạch, phẳng và đúng tiêu chuẩn DIN PN16 để kết nối van DN15 đạt độ kín tốt nhất. Kiểm tra gioăng đúng vật liệu theo môi trường sử dụng.

Định vị van đúng chiều dòng chảy: Mũi tên trên thân van phải trùng với hướng lưu chất trong hệ thống. Điều này giúp đĩa hoạt động đúng tải và tránh hiện tượng búa nước.

Siết bulong bích theo hình sao: Việc siết đều lực giúp gioăng bích phân bố đồng đều, tránh vênh mặt bích và bảo vệ seat cũng như bellow khỏi lực lệch tâm.

Vận hành thử sau lắp đặt: Mở van từ từ để kiểm tra rung động, tiếng ồn và độ kín. Với bellow seal, bất kỳ rò rỉ dù nhỏ ở ty đều phải xử lý ngay.

Bảo trì định kỳ: Kiểm tra tay quay, ty van và mức độ co giãn của bellow. Dù bellow rất bền, nhưng việc theo dõi định kỳ giúp đảm bảo tuổi thọ tối đa và tránh sự cố đột ngột.

Lưu ý vận hành: Không đóng mở van quá nhanh để tránh sốc áp. Trong môi trường hơi, cần bảo đảm bẫy hơi hoạt động tốt để tránh nước đọng trong thân van gây búa nước.
