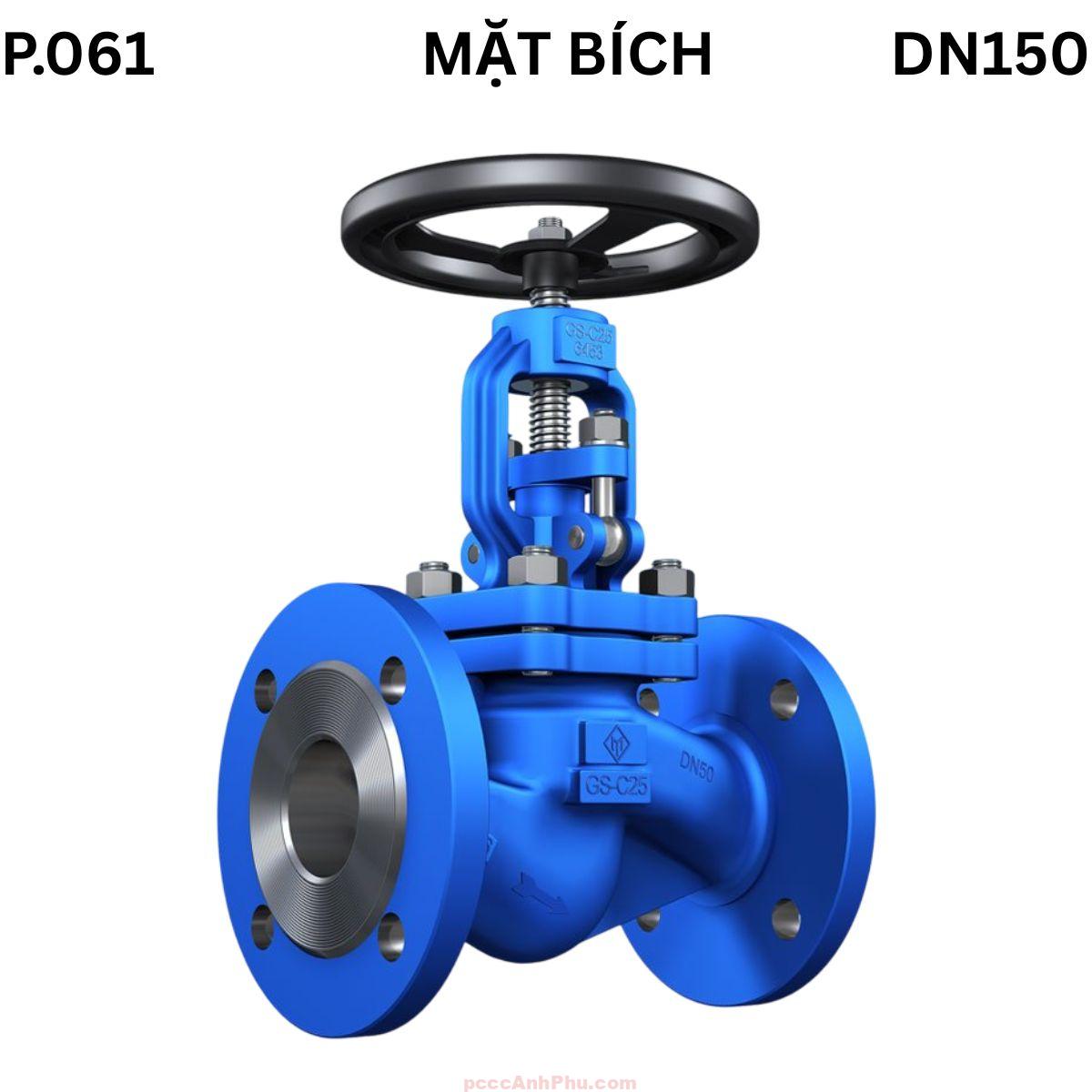

Van cầu thép ETM P.061 Bellow DN150

Giới thiệu

Van cầu thép làm kín bằng bellow ETM P.061 DN150 là dòng van công nghiệp cỡ lớn được thiết kế để đóng chặn và điều tiết dòng hơi, khí, dầu truyền nhiệt hoặc các lưu chất có áp suất và nhiệt độ cao. Đây là model chuyên dùng cho hệ thống trung tâm, tuyến hơi chính hoặc đường ống phân phối dầu nóng, nơi lưu lượng lớn và độ an toàn được đặt lên hàng đầu.

ETM P.061 được chế tạo với cơ chế bellow kép bằng inox hàn kín, có khả năng co giãn đàn hồi theo hành trình ty mà không cho phép hơi hoặc khí thoát ra ngoài. Cấu trúc này giúp van đạt độ kín tuyệt đối, vượt trội hơn hẳn so với packing graphite truyền thống. DN150 đặc biệt phù hợp cho các nhà máy năng lượng, hóa chất, dệt, giấy, thực phẩm – dược phẩm và dầu khí.

Thân van bằng thép 1.0619 tiêu chuẩn DIN, đĩa loose disc phủ cứng X20Cr13, ty inox X5CrNiMo17-12-2 và nắp bulong chắc chắn. Với kích thước DN150, van có thể làm việc ổn định trong môi trường lên tới 400°C và áp suất PN16 mà vẫn đảm bảo vận hành êm, độ kín hoàn hảo.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

Van cầu ETM P.061 DN150 được chế tạo từ vật liệu thép đúc 1.0619 có độ bền cao, khả năng chịu áp lực lớn và chống biến dạng ở nhiệt độ cao. Bộ phận bellow inox SS316L hàn kín hai đầu ty là lớp làm kín chính, co giãn theo hành trình trục mà không cho lưu chất thoát ra ngoài. Cơ chế này giúp van đạt tiêu chuẩn kín khí hoàn toàn, rất phù hợp cho hệ thống hơi và khí nén.

Đĩa van loose disc giúp đóng mở nhẹ nhàng, giảm va đập và phân bố đều lực ép khi van đóng kín. Seat phủ cứng X20Cr13 chống mài mòn, đảm bảo độ kín ổn định lâu dài. Ty van làm từ inox X5CrNiMo17-12-2 chịu lực kéo cao, không gỉ và vận hành mượt. Nắp bulong đảm bảo liên kết vững chắc, cho phép tháo bảo trì dễ dàng.

Bộ phận	Vật liệu
Thân van	Thép đúc 1.0619
Đĩa van	Inox X20Cr13 phủ cứng
Bellow	SS304 / SS321 / SS316L
Packing phụ	Graphite reinforced
Ty van	X5CrNiMo17-12-2
Nắp van	1.0619
Tay quay	Thép sơn tĩnh điện

Kích thước DN150

Kích thước chuẩn DIN 3202 F1: L = 480 mm, D = 285 mm, V ≈ 340–360 mm, H khoảng 530–560 mm, hành trình ty 28–30 mm. Kích thước DN150 phù hợp cho hệ thống hơi trung tâm và tuyến ống công nghiệp lưu lượng lớn.

Nguyên lý hoạt động

Van cầu thép ETM P.061 DN150 hoạt động dựa trên cơ chế tuyến tính. Khi người vận hành xoay tay quay, lực mô-men truyền qua ren, chuyển thành chuyển động tịnh tiến của ty van. Đĩa được nâng khỏi seat để mở dòng hoặc ép xuống để đóng kín. Cơ chế này cho phép điều tiết lưu lượng chính xác và dễ kiểm soát áp suất trong đường ống.

Bellow inox đóng vai trò lớp kín đàn hồi, bao quanh ty, co giãn theo chuyển động mà không rò rỉ lưu chất. Loose disc giúp bề mặt seat chịu lực đều, tránh biến dạng và duy trì độ kín lâu dài. Nhờ thiết kế này, DN150 hoạt động an toàn trong môi trường áp cao, nhiệt lớn và chu kỳ đóng mở liên tục.

ASCII – Nguyên lý hoạt động DN150

          Tay quay
             │
             ▼
        ┌───────────────┐
        │     Ty van    │ ← chuyển động dọc trục
        └──────┬────────┘
               │
       ╔═══════╧═══════╗
       ║     Bellow    ║ ← co giãn đàn hồi, không rò rỉ
       ╚═══════╤═══════╝
               │
        ┌──────┴──────┐
        │   Đĩa van   │ ← đóng/mở lưu chất
        └──────┬──────┘
               │
────────────── Dòng lưu chất khi mở ───────────────

Cơ chế đóng mở nhẹ nhàng giúp DN150 điều tiết lưu lượng chính xác, vận hành êm và giảm sốc áp trong đường ống lớn.

Ưu điểm nổi bật

Bellow kép kín tuyệt đối: Ngăn hoàn toàn rò rỉ tại ty van, đảm bảo an toàn cho môi trường và người vận hành, đặc biệt trong hệ thống hơi áp cao.

Thân thép 1.0619 chịu nhiệt và áp suất: Đảm bảo van hoạt động bền bỉ trong điều kiện công nghiệp nặng, chống biến dạng khi chịu tải cao.

Loose disc giảm mài mòn seat: Giúp bề mặt tiếp xúc mềm mại khi đóng, kéo dài tuổi thọ seat và bellow.

Rising stem hiển thị trực quan: Giúp nhận biết trạng thái van rõ ràng, phù hợp với hệ thống vận hành liên tục và nhiều vị trí điều khiển.

Điều tiết ổn định và chính xác: Cấu trúc tuyến tính cho phép điều chỉnh lưu lượng mượt, hạn chế rung và dao động áp.

Ít bảo trì, tuổi thọ cao: Nhờ vật liệu chống ăn mòn và cấu trúc kín, van có thể hoạt động lâu dài mà không cần thay packing định kỳ.

Ứng dụng tiêu biểu

DN150 được sử dụng phổ biến trong hệ thống hơi trung tâm, nơi yêu cầu kiểm soát lưu lượng lớn cho các bộ trao đổi nhiệt, lò sấy hoặc tua-bin hơi.

Trong ngành hóa chất, DN150 được dùng để chặn và điều tiết khí công nghiệp, dung môi và hơi độc nhẹ, nhờ khả năng kín tuyệt đối của bellow.

Trong hệ thống dầu truyền nhiệt, DN150 được lắp tại các nhánh phân phối chính, giúp duy trì nhiệt độ ổn định và ngăn rò rỉ dầu nóng ra môi trường.

Ngành dược phẩm – thực phẩm ứng dụng DN150 cho tuyến hơi sạch, nơi tiêu chuẩn an toàn và vệ sinh cực kỳ nghiêm ngặt.

Tại trạm hơi công nghiệp, DN150 đóng vai trò là van chặn trung tâm, hỗ trợ bảo trì an toàn và đảm bảo ổn định hệ thống trong thời gian dài.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị mặt bích: Đảm bảo bề mặt phẳng, sạch, đúng tiêu chuẩn PN16. Chọn gioăng chịu nhiệt phù hợp với môi trường hơi hoặc dầu.

Đặt đúng chiều dòng chảy: Mũi tên trên thân van phải trùng hướng lưu chất, giúp giảm tải cho bellow và tránh lực ngược.

Siết bulong đều lực: Siết chéo theo hình sao để phân bố lực đều, tránh cong vênh và rò rỉ tại mặt bích.

Kiểm tra khi chạy thử: Mở nhẹ van, quan sát rung động, tiếng ồn và độ kín. Nếu phát hiện hơi thoát tại ty, kiểm tra lại bellow và nắp.

Bảo trì định kỳ: Theo dõi độ co giãn bellow, vệ sinh seat, bôi trơn ren ty. Kiểm tra chu kỳ 6–12 tháng để duy trì hiệu năng.

Lưu ý vận hành: Không đóng mở đột ngột để tránh búa nước; luôn đảm bảo bẫy hơi hoạt động đúng để bảo vệ seat và bellow.
