Van cầu thép ETM P.061 Bellow DN200

Giới thiệu

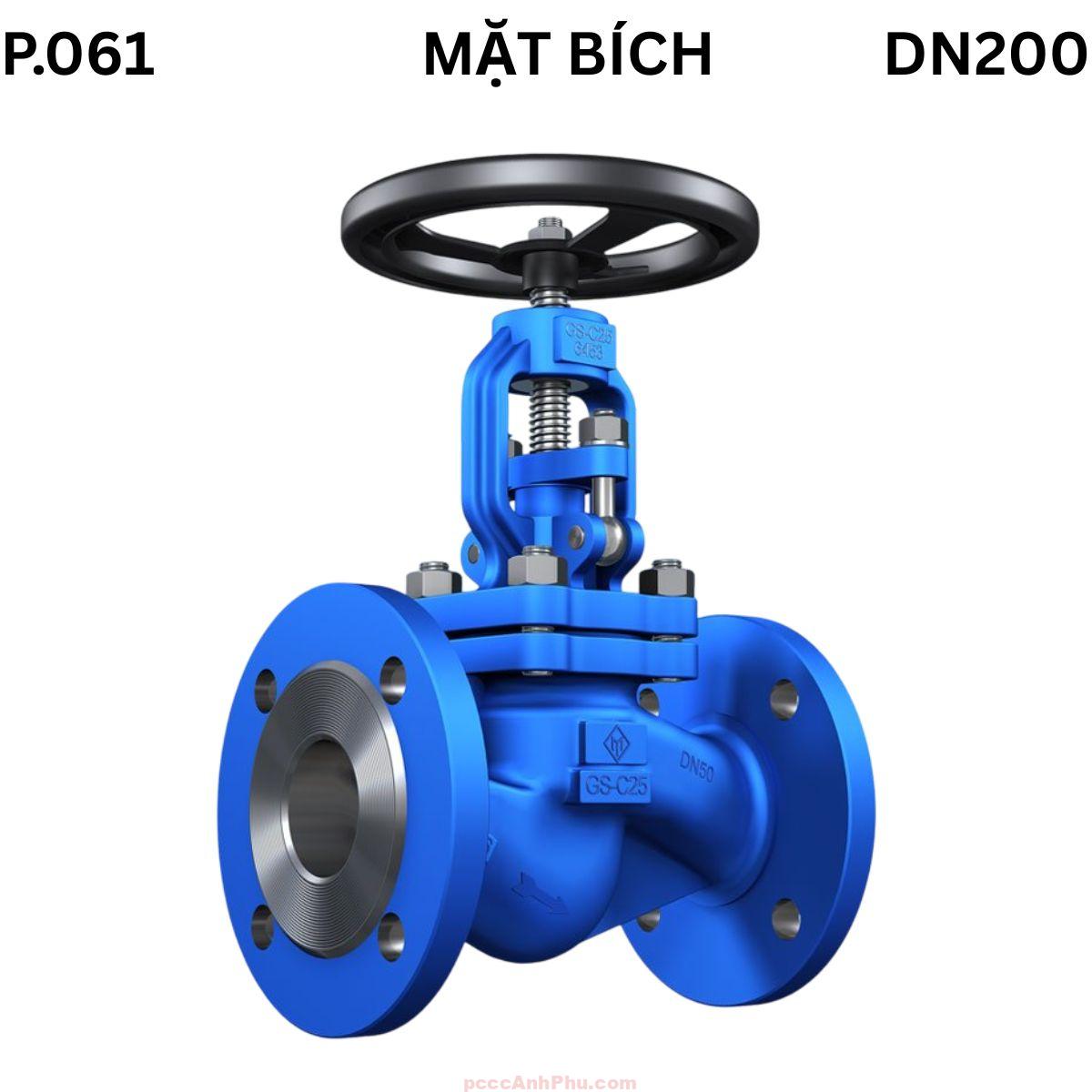

Van cầu thép làm kín bằng bellow ETM P.061 DN200 là thiết bị đóng chặn và điều tiết lưu lượng cao cấp, chuyên dùng cho hệ thống hơi, dầu truyền nhiệt, khí nén và các môi trường có yêu cầu độ kín tuyệt đối. Với kích thước DN200, van thuộc nhóm công suất lớn, thường được lắp tại các tuyến trung tâm, trạm hơi, nhà máy năng lượng, hóa chất hoặc dầu khí.

Cơ chế bellow kép bằng inox hàn kín hai đầu cho phép ty van chuyển động tịnh tiến mà không để lưu chất thoát ra ngoài. Thiết kế này loại bỏ hoàn toàn rò rỉ tại vị trí ty – điểm yếu phổ biến ở các dòng van cầu dùng packing truyền thống. DN200 mang lại hiệu quả vận hành vượt trội, giảm thất thoát năng lượng, đảm bảo an toàn và tuổi thọ cao cho toàn hệ thống.

Thân van chế tạo từ thép đúc 1.0619 theo tiêu chuẩn DIN, kết hợp nắp bulong, đĩa loose disc phủ cứng X20Cr13 và ty inox X5CrNiMo17-12-2. Van được thiết kế rising stem, giúp nhận biết trạng thái mở – đóng rõ ràng. DN200 có thể chịu nhiệt tới 400°C, áp suất làm việc PN16 và hoạt động bền bỉ trong môi trường công nghiệp nặng.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

ETM P.061 DN200 có cấu trúc bền chắc, được tối ưu để vận hành ổn định trong điều kiện tải lớn. Thân van bằng thép đúc 1.0619 chịu áp cao, seat phủ cứng chống xói mòn và bellow inox SS316L hàn kín tạo nên một hệ thống kín hoàn toàn. Đĩa van dạng loose disc giúp lực đóng phân bố đều, tránh nứt seat khi đóng mạnh.

Ty van làm bằng inox X5CrNiMo17-12-2, có độ cứng và khả năng chống ăn mòn cao. Bellow inox được thiết kế nhiều nếp gấp co giãn linh hoạt, chịu áp lực cao và không rò rỉ trong suốt quá trình vận hành. Nắp bulong cho phép tháo bảo trì dễ dàng, trong khi tay quay thép sơn tĩnh điện tạo cảm giác chắc chắn khi vận hành.

Kích thước DN200

Kích thước tiêu chuẩn DIN 3202 F1 cho DN200: L = 600 mm, D = 340 mm, V ≈ 400 mm, H khoảng 650–670 mm, hành trình ty khoảng 32–34 mm. Với kích thước lớn này, van có thể đảm nhận lưu lượng cực cao trong các tuyến phân phối chính mà vẫn giữ độ kín hoàn hảo.

Nguyên lý hoạt động

Van cầu thép ETM P.061 DN200 vận hành theo cơ chế tuyến tính: tay quay truyền lực qua ren để di chuyển ty van tịnh tiến. Khi đĩa van được nâng lên, dòng lưu chất đi qua; khi hạ xuống, đĩa ép kín seat, ngăn hoàn toàn dòng chảy. Cấu trúc rising stem giúp người vận hành dễ quan sát trạng thái van.

Bellow inox hoạt động như một lớp kín mềm dẻo, bao quanh ty, co giãn đàn hồi mà không cho phép lưu chất thoát ra. Loose disc di chuyển tự do trong giới hạn, giúp đĩa tự cân bằng và tiếp xúc nhẹ nhàng với seat, giảm chấn động và bảo vệ lớp phủ bề mặt. Cấu trúc này cho phép DN200 vận hành êm, kín tuyệt đối, bền trong hàng chục nghìn chu kỳ.

ASCII – Nguyên lý hoạt động DN200

          Tay quay
             │
             ▼
        ┌───────────────┐
        │     Ty van    │ ← chuyển động tịnh tiến
        └──────┬────────┘
               │
       ╔═══════╧═══════╗
       ║     Bellow    ║ ← co giãn đàn hồi, ngăn rò rỉ
       ╚═══════╤═══════╝
               │
        ┌──────┴──────┐
        │   Đĩa van   │ ← mở/đóng lưu chất
        └──────┬──────┘
               │
────────────── Dòng lưu chất khi mở ───────────────

DN200 nhờ thiết kế bellow kín và đĩa loose disc nên vận hành nhẹ, an toàn và duy trì hiệu quả điều tiết lâu dài trong hệ thống có áp suất cao.

Ưu điểm nổi bật

Độ kín tuyệt đối nhờ bellow kép: Bellow inox nhiều nếp gấp hàn kín loại bỏ hoàn toàn rò rỉ tại ty van, đáp ứng yêu cầu nghiêm ngặt trong ngành năng lượng và hóa chất.

Thân thép đúc 1.0619 chịu tải lớn: Khả năng chống biến dạng và chịu áp suất cao, đảm bảo an toàn trong hệ thống hơi trung tâm.

Đĩa loose disc tăng tuổi thọ seat: Phân bố lực đều, đóng mở nhẹ nhàng, tránh nứt seat dù vận hành liên tục.

Điều tiết ổn định và chính xác: Hành trình ty dài, cho phép điều chỉnh lưu lượng tuyến tính, phù hợp hệ thống yêu cầu áp lực cân bằng.

Rising stem dễ quan sát: Trạng thái mở/đóng hiển thị rõ ràng, giúp kiểm soát và vận hành an toàn.

Ít bảo trì, tuổi thọ cao: Không cần thay packing, giảm chi phí bảo dưỡng và dừng máy trong thời gian dài.

Ứng dụng tiêu biểu

Trong hệ thống hơi trung tâm, DN200 thường được lắp tại tuyến cấp hơi chính cho nhà máy nhiệt điện hoặc dây chuyền sấy công nghiệp, đảm bảo độ kín tuyệt đối và điều tiết ổn định.

Trong ngành hóa chất, DN200 sử dụng ở các tuyến dẫn khí hoặc dung môi bay hơi, tránh phát tán hơi độc và đảm bảo an toàn môi trường làm việc.

Trong hệ thống dầu truyền nhiệt, DN200 vận hành tại các nhánh phân phối chính, nơi cần duy trì nhiệt độ cao và lưu lượng ổn định.

Ngành thực phẩm – dược phẩm dùng DN200 để kiểm soát hơi sạch, đảm bảo vệ sinh và tiêu chuẩn an toàn cho dây chuyền sản xuất.

Tại các trạm năng lượng và nhà máy giấy, DN200 là van chặn chính, giúp cô lập hoặc điều tiết các tuyến áp lực lớn khi bảo trì hệ thống.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị bề mặt bích: Làm sạch, kiểm tra độ phẳng và chọn gioăng chịu nhiệt đúng tiêu chuẩn PN16. Đảm bảo bulong siết đều lực và đủ chiều dài.

Đặt van đúng chiều dòng chảy: Theo mũi tên trên thân để bảo vệ bellow khỏi tác động ngược, tăng tuổi thọ cho van.

Siết bulong theo hình sao: Giúp gioăng ép đều, tránh cong vênh bích và rò rỉ. Đặc biệt quan trọng với DN200 vì mặt bích lớn.

Chạy thử sau lắp đặt: Mở từ từ, kiểm tra độ rung, tiếng ồn và độ kín tại ty. Nếu có hơi thoát, kiểm tra lại seat và bellow.

Bảo trì định kỳ: Theo dõi độ co giãn của bellow, vệ sinh seat và bôi trơn ren ty. Định kỳ 6–12 tháng để đảm bảo hiệu suất.

Lưu ý vận hành: Không đóng mở nhanh trong hệ thống hơi để tránh búa nước. Đảm bảo bẫy hơi hoạt động đúng để bảo vệ seat và bellow.
