Giới thiệu

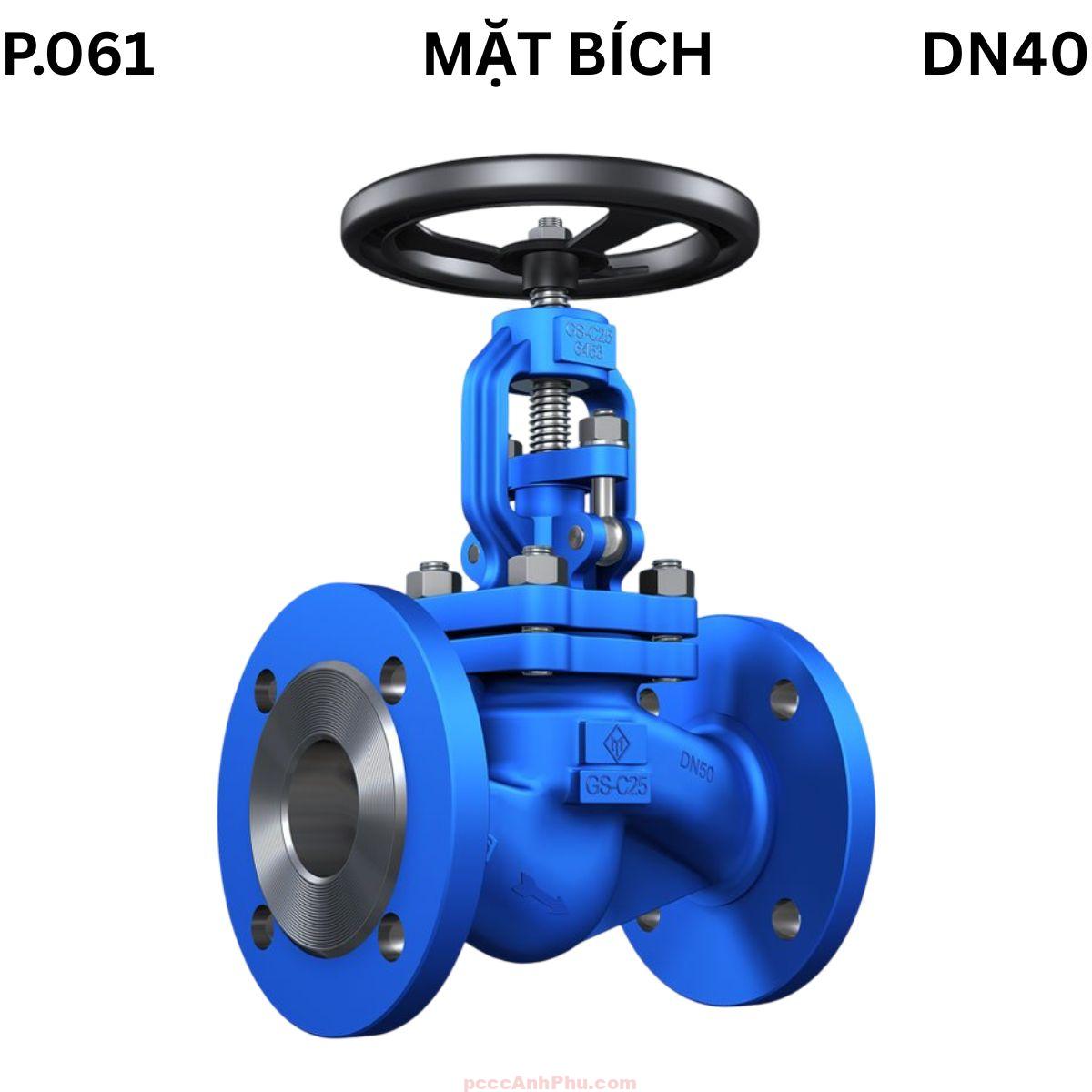

Van cầu thép làm kín bằng bellow ETM P.061 DN40 là thiết bị đóng chặn và điều tiết lưu lượng hiệu suất cao, được sử dụng rộng rãi trong các hệ thống hơi, khí nén, dầu tải nhiệt và môi trường có yêu cầu độ kín tuyệt đối. Với kích thước DN40, van phù hợp cho các tuyến ống trung bình, nơi đòi hỏi lưu lượng lớn hơn DN32 nhưng vẫn cần khả năng kiểm soát chính xác và vận hành ổn định.
Cơ chế làm kín bằng bellow inox nhiều nếp gấp giúp loại bỏ hoàn toàn rò rỉ tại vị trí ty van – điểm thường gây thất thoát hơi hoặc khí độc trong các hệ thống công nghiệp. Nhờ kết cấu này, dòng P.061 được ứng dụng nhiều trong môi trường nhiệt độ cao, áp lực lớn và yêu cầu an toàn nghiêm ngặt như hóa chất, thực phẩm – dược phẩm, hơi bão hòa và dầu truyền nhiệt.
Thân van chế tạo từ thép đúc 1.0619, nắp bắt bulong, đĩa và seat phủ cứng X20Cr13 cùng ty rising stem tạo nên một tổng thể bền vững, dễ vận hành và duy trì độ kín ổn định. DN40 thường được lựa chọn cho các tuyến phân phối hơi chính hoặc các nhánh điều tiết có tải lớn trong nhà máy.
Tham khảo thêm các sản phẩm: van cầu thủy lực
Cấu tạo tổng quan
ETM P.061 DN40 được cấu tạo bởi thân thép 1.0619 có độ bền cơ học cao, thích hợp làm việc trong điều kiện rung động hoặc áp suất biến đổi. Bellow bằng inox SS316L hoặc SS321 là bộ phận quan trọng nhất, được hàn kín vào ty để tạo lớp làm kín an toàn tuyệt đối. Khi ty van di chuyển, bellow co giãn theo phương dọc mà không để lưu chất thoát ra ngoài.
Đĩa van dạng loose disc và seat phủ cứng X20Cr13 giúp van đóng mở mềm mại, hạn chế biến dạng bề mặt và tăng tuổi thọ trong điều kiện vận hành liên tục. Ty van bằng thép không gỉ X5CrNiMo17-12-2 đảm bảo khả năng chống ăn mòn và chịu lực. Tất cả chi tiết được gia công theo tiêu chuẩn EN/DIN cho độ chính xác cao và khả năng làm việc ổn định.
| Bộ phận | Vật liệu |
|---|---|
| Thân van | Thép đúc 1.0619 |
| Đĩa van | X20Cr13 phủ cứng |
| Bellow | Inox SS304 / SS321 / SS316L |
| Packing phụ | Graphite reinforced |
| Ty van | X5CrNiMo17-12-2 |
| Nắp van | 1.0619 |
| Tay quay | Thép sơn tĩnh điện |
Kích thước DN40
Kích thước tiêu chuẩn DIN 3202 F1 cho DN40 gồm: L = 200 mm, D = 150 mm, V ≈ 170–175 mm và H khoảng 270–290 mm. Hành trình ty dài hơn DN32, giúp điều tiết chính xác và phù hợp với lưu lượng lớn hơn.
Nguyên lý hoạt động
Van cầu ETM P.061 DN40 hoạt động theo cơ chế tuyến tính: tay quay truyền mô-men xoắn xuống ty van thông qua ren, chuyển thành chuyển động tịnh tiến lên hoặc xuống. Khi đĩa được nâng khỏi seat, dòng lưu chất được mở; khi đĩa ép xuống seat, van đóng hoàn toàn.
Bellow đóng vai trò là lớp kín chính, bao quanh ty và ngăn tuyệt đối lưu chất thoát ra ngoài. Khi ty nâng hoặc hạ, bellow co giãn theo nhưng giữ kín tại mọi thời điểm. Thiết kế loose disc giúp bề mặt tiếp xúc nhẹ nhàng khi đóng, giảm sốc áp và hạn chế mài mòn seat.
ASCII – Nguyên lý hoạt động
Tay quay
│
▼
┌───────────┐
│ Ty van │ ← chuyển động dọc
└─────┬─────┘
│
╔══════╧══════╗
║ Bellow ║ ← co giãn nhưng luôn kín
╚══════╤══════╝
│
┌────┴────┐
│ Đĩa van│ ← mở/đóng
└────┬────┘
│
──────────── Dòng lưu chất khi mở ────────────
Cơ chế này bảo đảm DN40 có thể làm việc ổn định trong các hệ thống yêu cầu độ kín cao, đặc biệt là hơi nóng và khí độc nhẹ.
Ưu điểm nổi bật
Độ kín tuyệt đối nhờ bellow inox: Thiết kế bellow kép ngăn hoàn toàn rò rỉ tại ty – điểm rò phổ biến ở các dòng van packing. Đây là lựa chọn hàng đầu cho hệ thống hơi trung bình và lớn.
Điều tiết chính xác: Cấu trúc tuyến tính và hành trình ty dài hơn giúp DN40 đạt độ chính xác cao trong điều tiết lưu lượng, đặc biệt hữu ích trong đường hơi hoặc dầu tải nhiệt.
Đĩa loose disc giúp tăng tuổi thọ: Giảm lực tác động trực tiếp lên seat, hạn chế xói mòn và duy trì độ kín lâu dài.
Chịu nhiệt và áp lực tốt: Mọi vật liệu đều theo tiêu chuẩn DIN, giúp van vận hành bền bỉ dưới điều kiện khắc nghiệt trong nhà máy.
Rising stem dễ giám sát: Dễ dàng nhận biết trạng thái van, hỗ trợ an toàn vận hành trong dây chuyền có nhiều điểm điều khiển.
Phù hợp cho hệ thống quy mô vừa: Lưu lượng DN40 đáp ứng tốt tuyến phân phối hơi chính hoặc các nhánh xả condensate lớn.
Ứng dụng tiêu biểu
Van cầu bellow ETM DN40 được dùng trong hệ thống hơi trung tâm của các nhà máy nhiệt và dệt, nơi lưu lượng hơi lớn hơn DN32 nhưng vẫn yêu cầu độ kín cao và khả năng điều tiết mượt.
Trong ngành hóa chất, DN40 được lắp đặt ở tuyến dẫn khí hoặc dung môi công nghiệp, nơi bất kỳ rò rỉ nào cũng ảnh hưởng đến môi trường và an toàn vận hành.
Trong dây chuyền thực phẩm – dược phẩm, DN40 giữ vai trò đóng chặn tại các điểm phân phối hơi sạch, đảm bảo không nhiễm tạp chất từ bên ngoài do ty được bellow che kín.
Trong hệ thống dầu truyền nhiệt, DN40 phù hợp cho các nhánh cấp nhiệt trung bình, nơi cần đóng mở nhiều lần mà không ảnh hưởng tuổi thọ seat.
Tại các trạm hơi, DN40 được dùng làm van xả condensate, bypass hoặc van chặn tuyến ống chính nhờ độ bền cao và vận hành ổn định.
Hướng dẫn lắp đặt và vận hành
Chuẩn bị lắp đặt: Kiểm tra hai mặt bích phẳng, sạch, đồng tâm. Chọn gioăng đúng vật liệu theo hơi hoặc dầu để bảo đảm kín sau lắp.
Đặt đúng chiều lưu chất: Tuân thủ mũi tên trên thân van để bảo vệ bellow khỏi quá tải và hạn chế rung động khi vận hành.
Siết bulong đều lực: Sử dụng phương pháp siết chéo hình sao để tránh lệch bích và giúp gioăng phân bố áp lực đồng đều.
Chạy thử trước khi đưa vào vận hành: Mở từ từ để kiểm tra rung động, tiếng ồn và độ kín tại ty. Nếu có dấu hiệu bất thường phải kiểm tra lại seat hoặc hành trình ty.
Bảo trì định kỳ: Theo dõi độ co giãn bellow, bôi trơn ren ty và vệ sinh bề mặt seat. Giữ bellow hoạt động đúng chu kỳ giúp kéo dài tuổi thọ toàn bộ hệ thống.
Lưu ý vận hành: Không đóng mở đột ngột trong hệ thống hơi để tránh búa nước. Bảo đảm bẫy hơi hoạt động tốt nhằm tránh nước ngưng gây hư hại van.
