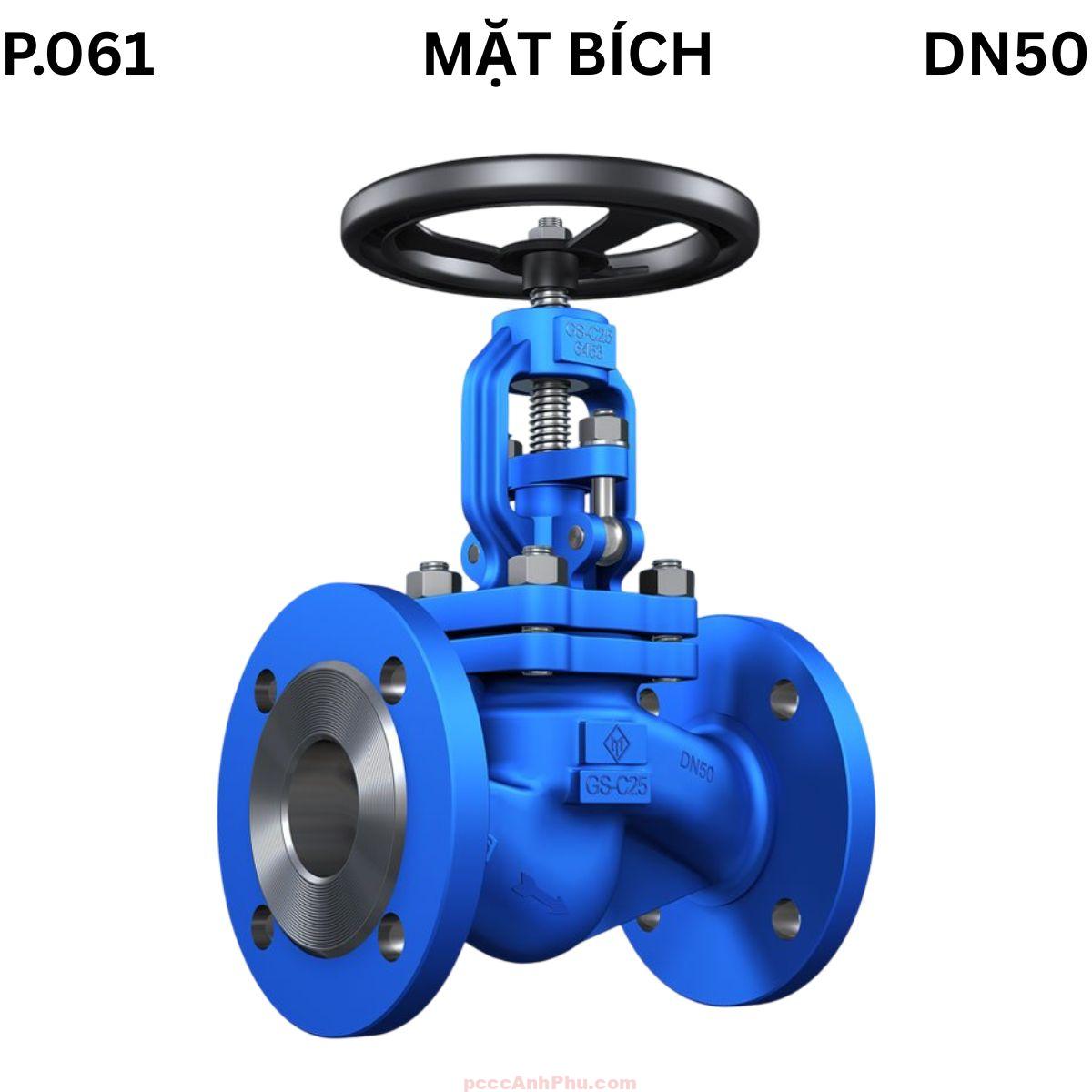

Van cầu thép ETM P.061 Bellow DN50

Giới thiệu

Van cầu thép làm kín bằng bellow ETM P.061 DN50 là thiết bị chặn và điều tiết lưu lượng chuyên dụng trong các hệ thống hơi nóng, dầu truyền nhiệt, khí sạch và môi trường công nghiệp yêu cầu độ kín tuyệt đối. Kích thước DN50 thuộc nhóm size trung bình–lớn, có lưu lượng lớn hơn rõ rệt so với DN40 và được dùng nhiều trong các tuyến hơi chính nơi áp suất, nhiệt độ và mật độ vận hành cao.

Điểm nổi bật của dòng ETM P.061 là cơ chế làm kín bằng bellow inox nhiều nếp gấp giúp loại bỏ hoàn toàn rò rỉ tại ty – vị trí thường xuyên gây thất thoát hơi hoặc khí độc trong hệ thống sử dụng packing thông thường. Với cấu trúc nắp bắt bulong và thân thép đúc 1.0619 theo tiêu chuẩn DIN, van đảm bảo độ bền cơ học và khả năng chịu áp PN16 tuyệt vời.

Kết hợp với thiết kế rising stem, đĩa loose disc phủ cứng X20Cr13 và khả năng vận hành ổn định dài lâu, DN50 được lựa chọn rộng rãi trong các nhà máy hơi, hóa chất, thực phẩm – dược phẩm, năng lượng và tuyến dầu tải nhiệt công nghiệp.

Tham khảo thêm các sản phẩm: van cầu

Cấu tạo tổng quan

ETM P.061 DN50 có cấu tạo chắc chắn với thân thép 1.0619 đúc nguyên khối, chịu nhiệt tốt và không biến dạng khi làm việc lâu dài dưới áp lực. Bộ bellow inox SS316L hoặc SS321 được hàn kín hai đầu, tạo lớp làm kín đàn hồi nhưng hoàn toàn không cho phép hơi hoặc lưu chất thoát ra ngoài, đảm bảo độ an toàn cao.

Đĩa van loose disc phủ cứng X20Cr13 cho khả năng chống mài mòn tốt và đóng mở mềm, giúp kéo dài tuổi thọ seat. Ty van bằng inox X5CrNiMo17-12-2 chịu lực tốt, chống ăn mòn khi làm việc trong môi trường hơi và dầu. Nắp van bắt bulong giúp bảo trì thuận tiện và giữ liên kết thân–nắp vững chắc.

Kích thước DN50

DN50 theo tiêu chuẩn DIN 3202 F1 có kích thước: L = 230 mm, D = 165 mm, V ≈ 190–200 mm, H khoảng 300–320 mm và hành trình ty 14–15 mm. Kích thước này cho phép DN50 đáp ứng lưu lượng trung bình–lớn, phù hợp tuyến hơi trung tâm trong nhà máy.

Nguyên lý hoạt động

Van cầu thép bellow ETM P.061 DN50 vận hành theo nguyên lý tuyến tính: khi tay quay xoay, ren truyền động biến chuyển động xoay thành chuyển động tịnh tiến, nâng đĩa van ra khỏi seat để mở dòng hoặc hạ xuống để đóng kín hoàn toàn. Cơ chế này cho khả năng điều tiết chính xác và phản hồi ổn định khi áp suất thay đổi.

Bellow đóng vai trò như lớp kín hoàn hảo, bao bọc ty và ngăn tuyệt đối lưu chất thoát ra ngoài. Khi ty dịch chuyển, bellow co giãn theo phương thẳng đứng nhưng luôn duy trì độ kín. Thiết kế loose disc giúp đĩa tự cân bằng và tiếp xúc nhẹ nhàng, giảm sốc áp và kéo dài tuổi thọ bề mặt seat.

ASCII – Nguyên lý hoạt động DN50

          Tay quay
             │
             ▼
        ┌────────────┐
        │    Ty van  │  ← chuyển động lên/xuống
        └─────┬──────┘
              │
       ╔══════╧══════╗
       ║    Bellow   ║  ← co giãn nhưng luôn kín hoàn toàn
       ╚══════╤══════╝
              │
        ┌─────┴─────┐
        │   Đĩa van │  ← đóng/mở dòng
        └─────┬─────┘
              │
─────────── Dòng lưu chất khi mở ───────────

Nhờ cơ chế kín tuyệt đối, DN50 vận hành an toàn ngay cả trong môi trường độc hại hoặc hệ thống hơi có nhiệt độ – áp suất cao.

Ưu điểm nổi bật

Cơ chế bellow kín tuyệt đối: Ngăn 100% rò rỉ tại ty van, đặc biệt quan trọng trong hệ thống hơi trung tâm và đường ống hóa chất dễ bay hơi.

Điều tiết chính xác: Hành trình ty dài, linear flow, phù hợp điều khiển lưu lượng trong tuyến ống yêu cầu độ chính xác cao.

Đĩa loose disc giảm sốc áp: Giúp đóng mềm, ổn định và hạn chế biến dạng seat sau thời gian dài vận hành.

Bền bỉ trong môi trường nhiệt độ cao: Thân thép 1.0619 và seat phủ X20Cr13 cho khả năng chịu nhiệt và chống xói mòn vượt trội.

Rising stem dễ quan sát: Người vận hành nhìn trực tiếp trạng thái mở/đóng, tăng an toàn khi vận hành tại nhà máy.

Phù hợp hệ thống công suất vừa–lớn: DN50 thường được dùng tại tuyến hơi chính, đường dầu nóng và hệ thống áp lực trung–cao.

Ứng dụng tiêu biểu

Trong hệ thống hơi trung tâm, DN50 đóng vai trò là van chặn chính, điều tiết lưu lượng hơi cấp cho các máy móc hoặc bộ trao đổi nhiệt. Độ kín bellow giúp tránh thất thoát năng lượng.

Trong ngành hóa chất, DN50 được lắp ở các tuyến dẫn khí hoặc dung môi công nghiệp, nơi yêu cầu ngăn rò rỉ tuyệt đối nhằm tránh ô nhiễm hoặc nguy hiểm cho người vận hành.

Trong nhà máy thực phẩm – dược phẩm, DN50 điều khiển hơi sạch và đảm bảo không nhiễm tạp chất nhờ thiết kế ty được bellow che kín hoàn toàn.

Trong hệ thống dầu truyền nhiệt, DN50 được sử dụng tại các nhánh phân phối chính, yêu cầu van chịu nhiệt cao và ít biến dạng trong điều kiện vận hành lâu dài.

Tại các trạm hơi hoặc tổ hợp sấy công nghiệp, DN50 hoạt động như van chặn và bypass, đảm bảo điều tiết ổn định cho toàn bộ quá trình.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị trước khi lắp đặt: Kiểm tra mặt bích đủ sạch, đồng tâm và chọn gioăng chịu nhiệt phù hợp hệ thống hơi hoặc dầu. Đảm bảo lực siết bulong đồng đều.

Định hướng van đúng chiều: Mũi tên trên thân chỉ hướng dòng chảy giúp bảo vệ bellow khỏi tác động ngược, đồng thời giúp đĩa tiếp xúc seat đúng thiết kế.

Siết theo hình sao: Giúp gioăng ép đều và tránh cong vênh bích, tăng độ kín kết nối. Đây là bước quan trọng với DN50 vì đường kính mặt bích lớn hơn DN40.

Chạy thử: Mở nhẹ để kiểm tra rung, tiếng ồn và độ kín tại ty. Nếu có hơi rỉ, phải kiểm tra lại bellow hoặc liên kết nắp.

Bảo trì: Vệ sinh seat, bôi trơn ren ty và theo dõi độ co giãn bellow. Bellow có tuổi thọ cao nhưng cần được giám sát định kỳ.

Lưu ý: Không đóng mở đột ngột trong hệ thống hơi để tránh búa nước; cần bảo đảm bẫy hơi hoạt động ổn định để tránh sốc áp cho thân van.
