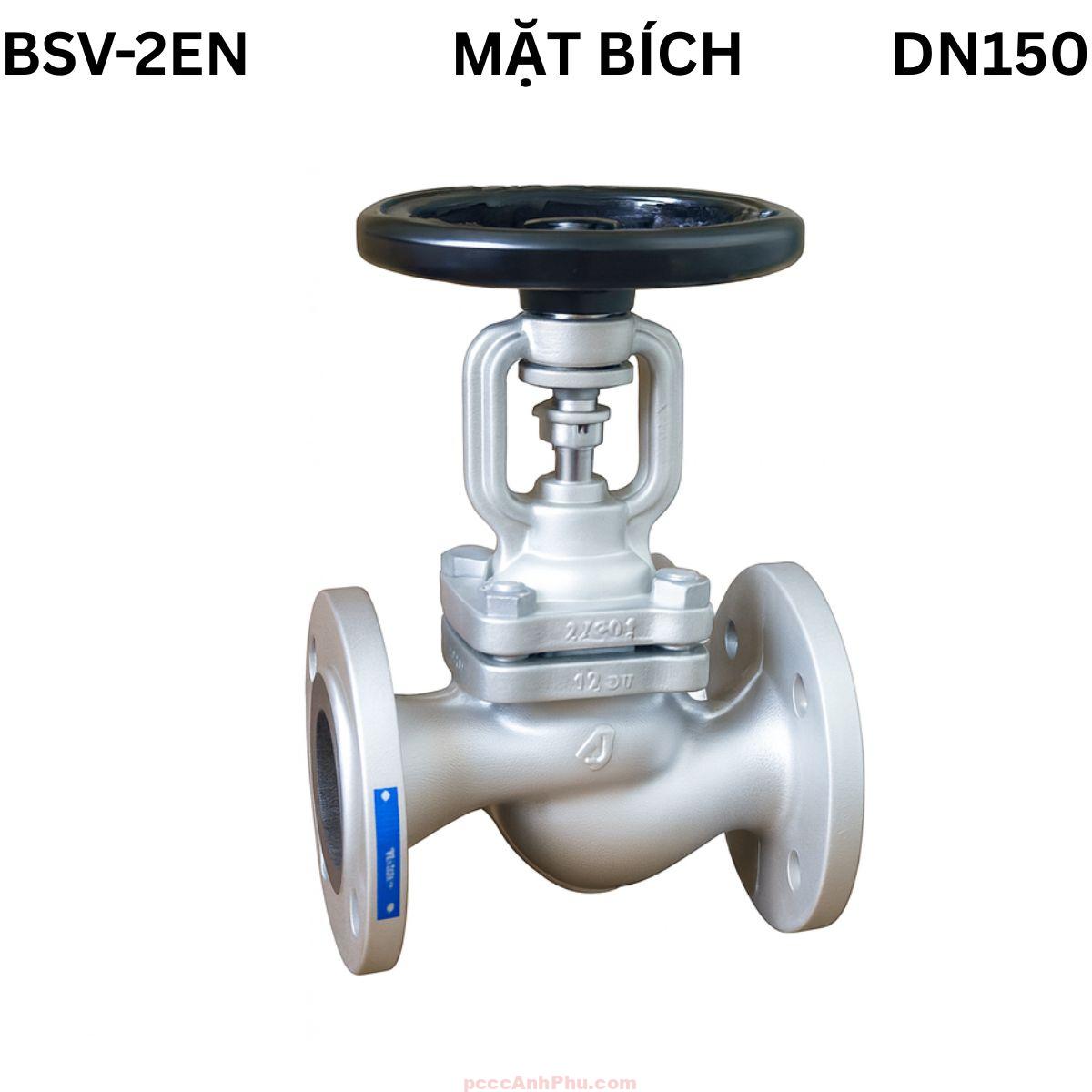

Van cầu Yoshitake BSV-2EN 150A

Giới thiệu

Van cầu Yoshitake BSV-2EN DN150 là dòng van cầu hơi công nghiệp cỡ lớn, thiết kế kiểu bellows-sealed với khả năng chịu áp và chịu nhiệt vượt trội. Sản phẩm được dùng trong các hệ thống hơi trung tâm, dầu truyền nhiệt, khí nén và nước nóng, nơi yêu cầu độ kín tuyệt đối và vận hành an toàn. Model DN150 (6”) được sản xuất theo tiêu chuẩn EN 1092-2, kiểm định rò rỉ và áp lực theo chuẩn EN 12266-2003 của châu Âu.

Thân van chế tạo từ gang cầu (ductile cast iron FCD450) phủ sơn epoxy chịu nhiệt, giúp chống oxy hóa và chịu được áp suất làm việc tối đa 2.5 MPa. Các bộ phận quan trọng gồm bellows, disc, seat, ty van được làm bằng inox SUS316Ti, cho khả năng chống ăn mòn, chịu nhiệt đến 350 °C và độ bền cao trong môi trường khắc nghiệt. Cấu trúc bellows kép hàn TIG liền thân đảm bảo kín tuyệt đối, không rò hơi trong suốt quá trình vận hành.

Kích thước DN150: chiều dài L = 480 mm, chiều cao H = 480 mm, trọng lượng khoảng 56 kg. Tay quay non-rising handwheel giúp thao tác dễ dàng mà không chiếm không gian chiều cao. Van được tối ưu cho hệ thống hơi công nghiệp, bộ trao đổi nhiệt, cụm điều áp trung tâm và đường ống năng lượng.

DN150 là kích thước phổ biến cho các tuyến hơi chính hoặc đầu vào nồi hơi công nghiệp. Nhờ cấu trúc bellows-sealed kín tuyệt đối, van đảm bảo không rò rỉ, duy trì áp ổn định và giảm tổn thất năng lượng đáng kể. Đây là lựa chọn tiêu chuẩn trong các nhà máy hóa chất, thực phẩm, dệt, điện và năng lượng nhiệt.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

DN150 gồm 7 thành phần chính: thân van, nắp bonnet, đĩa (disc), seat, bellows inox, ty van và vô lăng tay quay. Thân gang cầu FCD450 được đúc liền khối, có gân tăng cứng chống cong nứt. Bellows SUS316Ti được hàn TIG liền thân, co giãn đàn hồi giúp ngăn rò hơi tuyệt đối. Seat và disc bằng inox 316 mài phẳng, đảm bảo bề mặt kín hoàn hảo. Bonnet lắp bulong EN 1092-2, dễ tháo rời khi bảo trì.

Cấu trúc dòng chảy bên trong DN150 được thiết kế dạng S, giúp lưu lượng phân bố đều và giảm tổn thất áp suất. Lớp packing graphite ngoài cùng tạo lớp kín phụ, tăng độ an toàn trong quá trình vận hành lâu dài. Bonnet dày, bulong chịu nhiệt giúp cân bằng lực nén. Tất cả các chi tiết được gia công CNC chính xác, bảo đảm độ kín và độ bền cơ học cao.

Nguyên lý hoạt động

Van cầu DN150 hoạt động dựa trên cơ chế nâng – hạ đĩa. Khi tay quay xoay ngược chiều kim đồng hồ, ty nâng đĩa ra khỏi seat, cho phép hơi hoặc dầu nóng đi qua. Khi xoay ngược lại, đĩa ép chặt seat, chặn hoàn toàn dòng chảy. Bellows inox SUS316Ti co giãn linh hoạt theo hành trình ty van, ngăn hơi thoát ra ngoài và giữ kín tuyệt đối cho hệ thống.

     Dòng hơi →     /====== Seat ======
                      |               |
           ---------->|     (Disc)    |----------->
                      |               |
                       ___Bellows___/

Cấu trúc bellows kép cho phép DN150 hoạt động hàng chục nghìn chu kỳ mà không cần bảo trì. Khi van mở hoàn toàn, cơ cấu back-seat trong bonnet giảm áp lên packing, kéo dài tuổi thọ làm kín. Tay quay non-rising handwheel giúp thao tác êm nhẹ, phù hợp cho các vị trí có không gian hạn chế.

Ưu điểm

Độ kín tuyệt đối: Bellows kép SUS316Ti loại bỏ hoàn toàn rò rỉ hơi, đảm bảo an toàn tuyệt đối cho hệ thống.

Chịu áp và nhiệt cao: Làm việc ổn định ở 2.5 MPa, 350 °C, không biến dạng thân van.

Tuổi thọ cao: Bellows chịu mỏi kim loại tốt, vận hành bền bỉ trong môi trường khắc nghiệt.

Không cần bảo dưỡng: Thiết kế kín hoàn toàn, không cần siết packing định kỳ.

Chống ăn mòn: Inox 316Ti chống oxy hóa, phù hợp với hơi, nước và hóa chất.

Thao tác nhẹ: Tay quay non-rising điều khiển êm, giảm mỏi khi vận hành.

Tối ưu lưu lượng: Dòng chảy S giúp giảm tổn thất áp, tăng hiệu suất truyền nhiệt.

Ứng dụng

DN150 được dùng trong hệ thống hơi chính, cụm điều áp và bộ trao đổi nhiệt công nghiệp. Van đảm bảo điều tiết lưu lượng lớn và kiểm soát áp suất chính xác. Trong ngành hóa chất, dệt, thực phẩm và năng lượng, DN150 được lắp tại các điểm cấp hơi và cụm phân phối trung tâm.

Trong HVAC, DN150 điều phối dòng nước nóng hoặc hơi giữa các khu vực công trình quy mô lớn. Van cũng phù hợp với hệ thống dầu truyền nhiệt, nơi yêu cầu độ kín cao, ổn định và tuổi thọ vận hành dài.

Lắp đặt & vận hành

Chuẩn bị: Kiểm tra bellows, seat, ty van. Làm sạch mặt bích, chọn gioăng chịu nhiệt phù hợp. Đặt đúng hướng dòng chảy theo mũi tên thân van.

Căn chỉnh: Đặt van giữa hai mặt bích, siết bulong chéo đều lực.

Siết bulong: Dùng bulong EN 1092-2, siết đều nhiều lần để phân bố lực đồng đều.

Kiểm tra: Cấp áp nhẹ để thử kín. Nếu hơi rò nhẹ tại packing, siết thêm ¼ vòng.

Vận hành: Xoay tay quay từ từ, tránh đóng mở nhanh gây sốc áp.

Bảo dưỡng: DN150 gần như không cần bảo trì. Kiểm tra bellows định kỳ, thay khi phát hiện mỏi hoặc nứt.

An toàn: Ngắt áp, xả hơi và làm nguội trước khi tháo van. Không đứng trước hướng xả khi kiểm tra áp lực.
