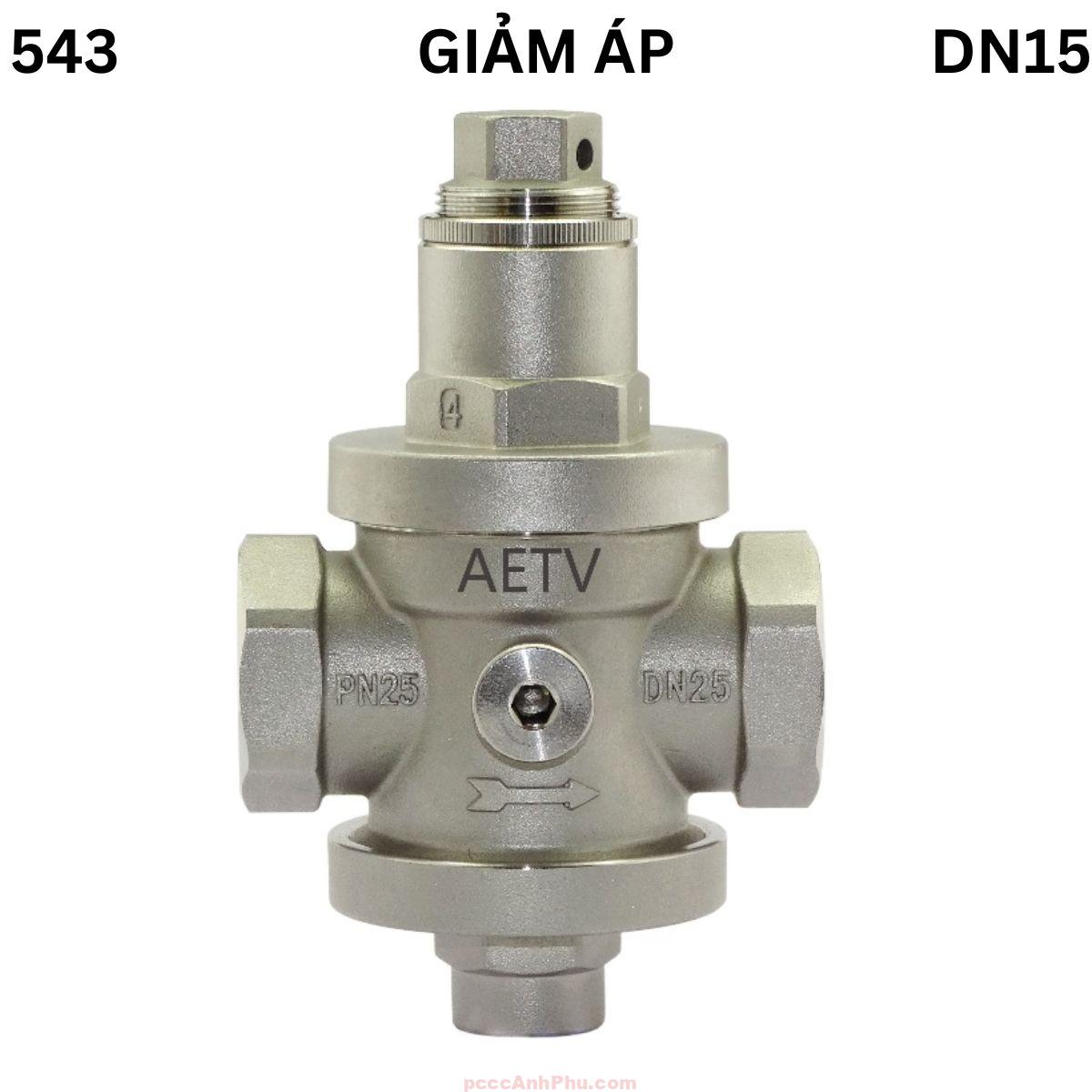

Van giảm áp Aetv 543 DN15

Giới thiệu DN15

Van giảm áp AETV 543 DN15 là model inox ren 1/2″ thuộc dòng van điều áp mini cao cấp đến từ thương hiệu AETV Trung Quốc. Đây là thiết bị chuyên dùng cho nước sạch, khí nén, hệ thống HVAC, hệ thống máy nén, đường ống kỹ thuật và các môi trường trung tính hoặc có tính ăn mòn nhẹ. Nhờ thiết kế bằng thép không gỉ SS304/SS316 toàn thân, van mang lại độ bền vượt trội so với các dòng van gang hoặc đồng trong cùng phân khúc.

DN15 thuộc nhóm kích thước nhỏ nhất của dòng AETV 543, nhưng lại được sử dụng rất rộng rãi nhờ cấu tạo gọn nhẹ, phản hồi nhanh và khả năng giữ áp ổn định khi tải thay đổi. Với áp suất làm việc tối đa lên đến 25 bar, DN15 phù hợp cho các hệ thống có áp nguồn cao nhưng yêu cầu áp đầu ra ổn định để bảo vệ thiết bị tuyến sau. Đây là đặc điểm quan trọng trong các hệ thống sục khí, máy rửa áp lực, thiết bị đo lường hoặc bộ phân phối lưu lượng nhỏ.

AETV 543 DN15 còn được đánh giá cao bởi khả năng lắp đặt linh hoạt: có thể lắp đứng, lắp ngang hoặc lắp nghiêng mà không làm giảm độ nhạy của bộ điều áp. Nhờ cấu trúc bên trong dùng lò xo và cụm piston – màng bằng inox và FKM, van ít bị kẹt, ít bám cặn và hoạt động ổn định kể cả khi chất lỏng có chứa tạp chất mịn.

Xem đầy đủ các sản phẩm: valve điều áp

Cấu tạo DN15

Van giảm áp AETV 543 DN15 sử dụng cấu tạo dạng thân inox liền khối với buồng điều áp đặt ở giữa. Phần chỉnh áp nằm ở phía trên giúp điều khiển lực nén của lò xo lên cụm piston, nhờ đó duy trì mức áp đầu ra ổn định theo giá trị cài đặt. Thiết kế này giúp DN15 có khả năng hoạt động chính xác và phản hồi nhanh hơn so với các dòng van điều áp bằng đồng hoặc vật liệu composite.

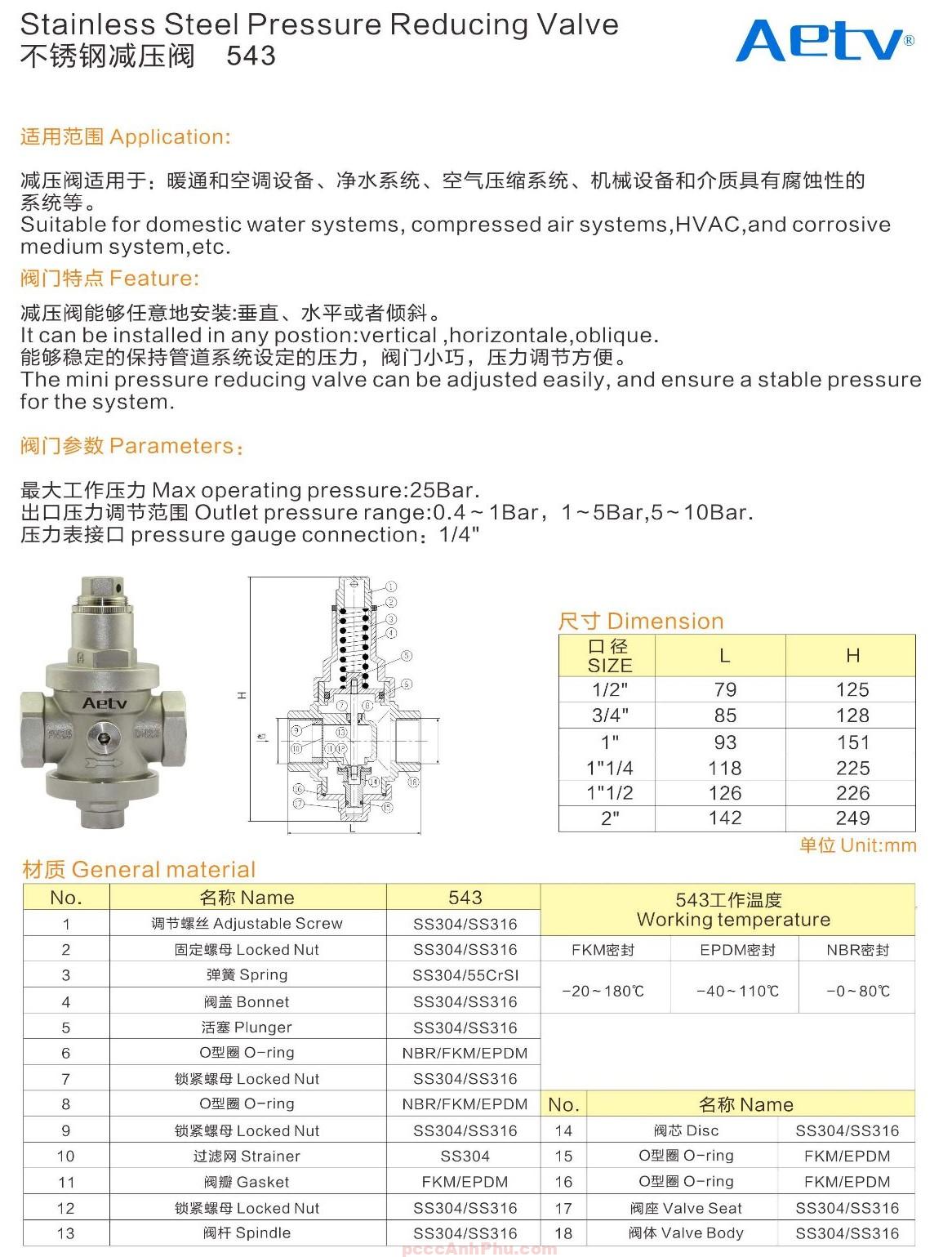

Bảng vật liệu chi tiết theo datasheet AETV 543:

No.	Bộ phận	Vật liệu
1	Vít điều áp (Adjustable Screw)	SS304 / SS316
2	Đai cố định (Locked Nut)	SS304 / SS316
3	Lò xo (Spring)	SS304 / 55CrSI
4	Nắp (Bonnet)	SS304 / SS316
5	Piston / Plunger	SS304 / SS316
6	O-ring	NBR / FKM / EPDM
7	Đai khóa	SS304 / SS316
8	O-ring chính	NBR / FKM / EPDM
9	Strainer (Lưới lọc)	SS304
10	Đệm (Gasket)	FKM / EPDM
11	Đĩa (Disc)	SS304 / SS316
12	Valve seat	SS304 / SS316
13	Thân van (Valve Body)	SS304 / SS316
14	Ty (Spindle)	SS304 / SS316

Kích thước DN15 theo datasheet: L = 79 mm, H = 125 mm. Với kích thước nhỏ gọn này, van rất phù hợp cho các không gian hẹp hoặc lắp vào các hộp kỹ thuật nhỏ trong tòa nhà, trạm lọc nước hoặc máy móc công nghiệp.

Việc sử dụng toàn bộ vật liệu inox SS304/SS316 giúp DN15 có khả năng chống ăn mòn rất tốt, tránh tình trạng rỉ sét thường thấy ở van đồng hoặc van gang khi làm việc với nước chứa clo hoặc khí nén có độ ẩm cao.

Nguyên lý DN15

Van giảm áp AETV 543 DN15 hoạt động theo nguyên lý cân bằng lực giữa lò xo nén và áp suất chất lỏng tác động lên cụm piston – màng. Khi áp suất đầu ra thay đổi, piston dịch chuyển lên hoặc xuống, điều chỉnh độ mở của cửa van để giữ áp ra ổn định.

Khi áp đầu ra tăng vượt mức cài đặt, áp lực tác động ngược lên piston khiến cửa van thu nhỏ lại để giảm lưu lượng. Khi áp đầu ra giảm, lực lò xo đẩy piston mở rộng cửa van để tăng lưu lượng và đưa áp suất trở về mức thiết lập.

       P_in
        │
        ▼
   ┌───────────┐
   │  Cửa van   │◄── Lực từ lò xo
   └─────┬─────┘
         │
         ▼
   ┌───────────┐
   │  Piston    │◄── Áp phản hồi P_out
   └─────┬─────┘
         │
         ▼
       P_out

Cơ chế điều áp tuyến tính giúp DN15 phản hồi rất nhanh, gần như không tạo dao động áp khi tải thay đổi. Điều này quan trọng trong hệ thống nước sạch hoặc khí nén, nơi các thiết bị phía sau dễ bị ảnh hưởng bởi áp suất cao bất thường.

Đặc biệt, việc sử dụng lò xo inox và bộ gioăng FKM/EPDM cho phép DN15 vận hành ổn định trong nhiều môi trường khác nhau mà không bị kẹt hoặc rò rỉ.

Ưu điểm DN15

Toàn thân inox. Vật liệu SS304/SS316 chống ăn mòn tuyệt đối, phù hợp nước sạch, khí nén và môi trường có tính ăn mòn nhẹ.

Áp làm việc cao. DN15 chịu áp tối đa 25 bar, vượt trội so với van đồng hoặc van nhôm trong cùng phân khúc.

Điều áp chính xác. Van giữ áp đầu ra ổn định trong các dải 0.4–1 bar, 1–5 bar hoặc 5–10 bar tùy phiên bản lò xo.

Phản hồi nhanh. Cụm piston inox có độ ma sát thấp, chuyển động mượt và rất nhạy với thay đổi áp.

Dễ lắp đặt. Có thể lắp đứng, ngang, nghiêng mà không ảnh hưởng hiệu suất điều áp.

Có lưới lọc tích hợp. Strainer inox giữ lại cặn nhỏ, giúp bảo vệ cụm piston và tăng tuổi thọ.

Phù hợp nước sạch. Inox không gây thôi nhiễm, an toàn cho hệ thống lọc RO và nước sinh hoạt.

Dễ bảo trì. Thiết kế đơn giản, tháo lắp nhanh, linh kiện dễ thay thế.

Ứng dụng DN15

Trong hệ thống nước sạch, DN15 được dùng trước thiết bị lọc RO, van phân phối, đồng hồ đo và các thiết bị tiêu thụ lưu lượng nhỏ nhằm giữ áp ổn định.

Trong hệ khí nén, DN15 điều áp cho máy đóng gói, máy hút chân không, cảm biến khí và các thiết bị tự động cần áp thấp ổn định.

DN15 còn được dùng nhiều trong các hệ thống HVAC, đặc biệt tại các nhánh cấp nước lạnh hoặc cấp nước phụ cho thiết bị điều hòa trung tâm.

Ngoài ra, DN15 còn sử dụng trong máy chiết rót nhỏ, máy pha chế, thiết bị rửa áp lực và hệ thống đo kiểm chính xác.

Lắp đặt & vận hành DN15

Bước 1: Chuẩn bị ren. Làm sạch ren, quấn băng tan PTFE 5–7 vòng để đảm bảo độ kín tuyệt đối.

Bước 2: Lắp đúng chiều. Mũi tên chỉ hướng dòng chảy phải trùng với hướng đường ống.

Bước 3: Siết lực hợp lý. Không siết quá mạnh để tránh biến dạng ren hoặc nứt phụ kiện.

Bước 4: Khởi động từ từ. Mở nguồn nước/khí nhẹ nhàng để tránh sốc áp.

Bước 5: Chỉnh áp. Vặn vít điều áp theo chiều kim đồng hồ để tăng áp đầu ra, vặn ngược lại để giảm áp.

Bảo trì định kỳ. Kiểm tra gioăng, O-ring và lưới lọc mỗi 6 tháng để duy trì phản hồi chuẩn.

Lưu ý sử dụng. Tránh dùng DN15 cho nước bẩn nhiều cặn lớn vì dễ gây kẹt piston dù có lưới lọc.
