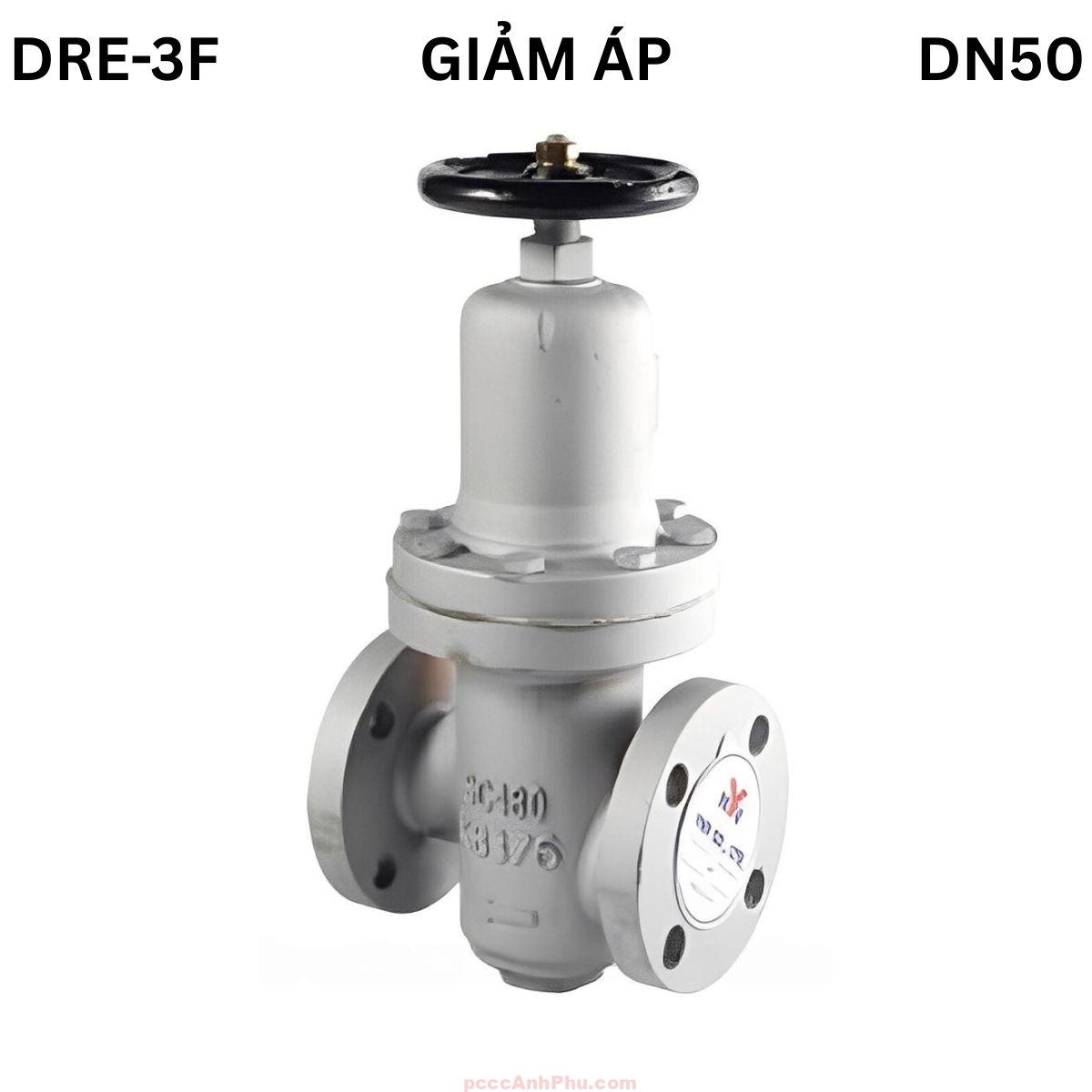

Van giảm áp YNV DRE-3F DN50
Van giảm áp YNV DRE-3F DN50 là model lớn nhất trong dòng van điều áp tác động trực tiếp (Direct Acting Type) của YNV – Hàn Quốc, được thiết kế cho hệ thống hơi, khí nén và nước công nghiệp có áp suất cao. Với kích thước DN50 (2 inch), van phù hợp sử dụng tại các tuyến ống chính, nơi yêu cầu lưu lượng lớn và áp suất đầu ra ổn định. Sản phẩm có khả năng làm việc ở áp suất đầu vào lên tới 40 kgf/cm², đầu ra điều chỉnh linh hoạt trong khoảng 0.5 – 10 kgf/cm², đáp ứng tốt cho nhiều ứng dụng công nghiệp nặng và hệ thống PCCC cao tầng.
Van DRE-3F DN50 hoạt động hoàn toàn bằng cơ học, không cần nguồn điện, giúp giảm thiểu rủi ro hư hỏng, đồng thời đảm bảo an toàn trong môi trường khắc nghiệt. Thiết kế thân thép đúc chịu lực, kết nối mặt bích tiêu chuẩn JIS 30K/40K mang lại khả năng vận hành ổn định và độ bền vượt trội.
Xem đầy đủ các sản phẩm: valve giảm áp
Cấu tạo tổng quan
Cấu tạo của van DRE-3F DN50 được gia công chính xác từ thép đúc (Cast Steel), đảm bảo chịu được áp lực cao và chống ăn mòn hiệu quả. Các chi tiết tiếp xúc trực tiếp với lưu chất như đĩa và trục được làm từ inox 304, giúp chống gỉ, duy trì độ kín và giảm ma sát khi hoạt động. Màng cao su tổng hợp chịu nhiệt có khả năng đàn hồi cao, phản ứng nhanh với thay đổi áp suất. Phần nắp trên tích hợp tay xoay điều chỉnh, cho phép người vận hành dễ dàng tinh chỉnh áp suất đầu ra theo yêu cầu.
Van sử dụng kết nối mặt bích JIS 30K / 40K, giúp liên kết chặt chẽ, kín khít và an toàn cho hệ thống làm việc ở áp lực cao. Từng chi tiết được thiết kế tối ưu nhằm giảm tổn thất áp suất và tiếng ồn trong quá trình vận hành.
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van (Body) | Thép đúc (Cast Steel) | Chịu áp lực, bảo vệ toàn bộ cụm điều áp |
| Đĩa van (Disc) | Inox 304 | Điều tiết dòng chảy, giữ kín khi đóng |
| Màng van (Diaphragm) | Cao su tổng hợp | Phản ứng với áp lực, điều khiển đóng mở đĩa |
| Trục (Stem) | Inox 304 | Truyền lực từ màng tới đĩa van |
| Lò xo (Spring) | Thép đàn hồi | Tạo lực đối kháng, giữ ổn định áp suất đầu ra |
| Tay điều chỉnh (Handwheel) | Thép sơn tĩnh điện | Điều chỉnh áp suất đầu ra thủ công |
| Kết nối (Flange) | JIS 30K / 40K RF | Kết nối mặt bích, chịu áp cao và kín khít |
Cấu trúc DN50 được tối ưu cho lưu lượng lớn, giảm tổn thất áp khi dòng hơi hoặc nước đi qua. Thiết kế lòng van tuyến tính, giúp dòng chảy mượt, ổn định, hạn chế rung và tiếng ồn trong quá trình hoạt động.
Nguyên lý hoạt động
Van giảm áp DRE-3F DN50 hoạt động theo cơ chế tự cân bằng áp lực. Khi áp suất đầu ra tăng vượt giá trị cài đặt, lực áp tác động lên màng van khiến đĩa van hạ xuống, thu hẹp tiết diện dòng chảy. Khi áp suất giảm xuống thấp hơn giá trị đặt, lực đàn hồi của lò xo đẩy màng van xuống, mở rộng đĩa van, tăng lưu lượng để khôi phục áp suất. Quá trình này diễn ra liên tục, giúp duy trì áp suất ổn định trong phạm vi điều chỉnh.
┌───────────────┐
│ TAY XOAY │
│ (Handwheel) │
└────┬──────────┘
│
(Lò xo)
│
┌────▼──────┐
│ Màng van │ ← Cảm ứng áp suất đầu ra
└────┬──────┘
│
┌───▼───┐
│ Đĩa │ ← Điều tiết dòng chảy
└───┬───┘
│
→→→→→ Dòng hơi/nước/khí →→→→→
Cơ chế tác động trực tiếp mang lại khả năng phản hồi nhanh và độ ổn định cao, đặc biệt hiệu quả trong hệ thống áp suất biến thiên liên tục. Van không dùng pilot phụ, giúp giảm rủi ro tắc nghẽn, dễ bảo trì và an toàn khi sử dụng lâu dài.
Ưu điểm nổi bật
1. Chịu áp lực và nhiệt độ cao
DRE-3F DN50 có thể hoạt động ổn định ở áp suất đầu vào tới 40 kgf/cm² và nhiệt độ lên đến 80°C, phù hợp cho hệ thống hơi và khí công nghiệp.
2. Lưu lượng lớn, điều áp chính xác
Kích thước DN50 giúp van kiểm soát lưu lượng cao mà vẫn đảm bảo độ ổn định và chính xác của áp suất đầu ra.
3. Thiết kế mặt bích tiêu chuẩn JIS
Mặt bích dày, chịu áp tốt, đảm bảo độ kín và an toàn khi làm việc ở môi trường áp lực cao.
4. Không cần năng lượng ngoài
Van hoạt động hoàn toàn bằng cơ học, an toàn cho khu vực dễ cháy nổ hoặc không có nguồn điện ổn định.
5. Tuổi thọ cao, dễ bảo trì
Các chi tiết inox và cao su chịu nhiệt giúp van hoạt động bền bỉ, giảm chi phí bảo dưỡng, dễ tháo nắp kiểm tra định kỳ.
Ứng dụng tiêu biểu
Trong hệ thống hơi nước, van DRE-3F DN50 giảm áp hiệu quả từ đường hơi chính xuống mức phù hợp cho thiết bị sử dụng, bảo vệ đường ống và máy móc.
Trong hệ thống khí nén, van duy trì áp suất ổn định cho dây chuyền sản xuất và máy móc hoạt động bằng khí nén.
Trong hệ thống nước công nghiệp, van điều chỉnh áp lực tại đầu ra máy bơm, giúp bảo vệ đường ống và đầu phun.
Trong hệ thống PCCC, van DRE-3F DN50 dùng tại tuyến chính để giảm áp cho các nhánh sprinkler hoặc đầu phun tự động.
Trong hệ thống HVAC, van giữ áp suất cân bằng cho nước lạnh và nước nóng, đảm bảo hiệu quả truyền nhiệt tối ưu.
Hướng dẫn lắp đặt và vận hành
Bước 1: Kiểm tra tình trạng van và hệ thống đường ống, đảm bảo sạch, không có cặn hoặc dầu mỡ.
Bước 2: Xác định chiều dòng chảy đúng (theo mũi tên in trên thân), căn chỉnh đồng tâm giữa hai mặt bích.
Bước 3: Dùng gioăng chịu nhiệt, siết bulông đều theo hình chữ thập để tạo lực kín khít đồng đều.
Bước 4: Sau khi lắp, mở nhẹ nguồn để kiểm tra rò rỉ và xả khí trước khi vận hành chính thức.
Bước 5: Điều chỉnh áp suất bằng tay xoay trên nắp van, theo dõi đồng hồ áp suất đầu ra cho đến khi đạt giá trị mong muốn.
Bước 6: Bảo trì định kỳ 6 tháng/lần: kiểm tra màng, lò xo và bôi trơn cơ cấu điều chỉnh. Làm sạch van để đảm bảo phản ứng chính xác khi thay đổi áp suất.
Kết luận: Van giảm áp YNV DRE-3F DN50 là thiết bị điều áp cao cấp, lý tưởng cho hệ thống hơi, khí nén và nước công nghiệp quy mô lớn. Với kết cấu thép đúc bền bỉ, hoạt động cơ học an toàn, điều chỉnh linh hoạt và độ ổn định cao, sản phẩm này đáp ứng hoàn hảo mọi yêu cầu kỹ thuật khắt khe trong các nhà máy, khu công nghiệp và hệ thống PCCC hiện đại.
