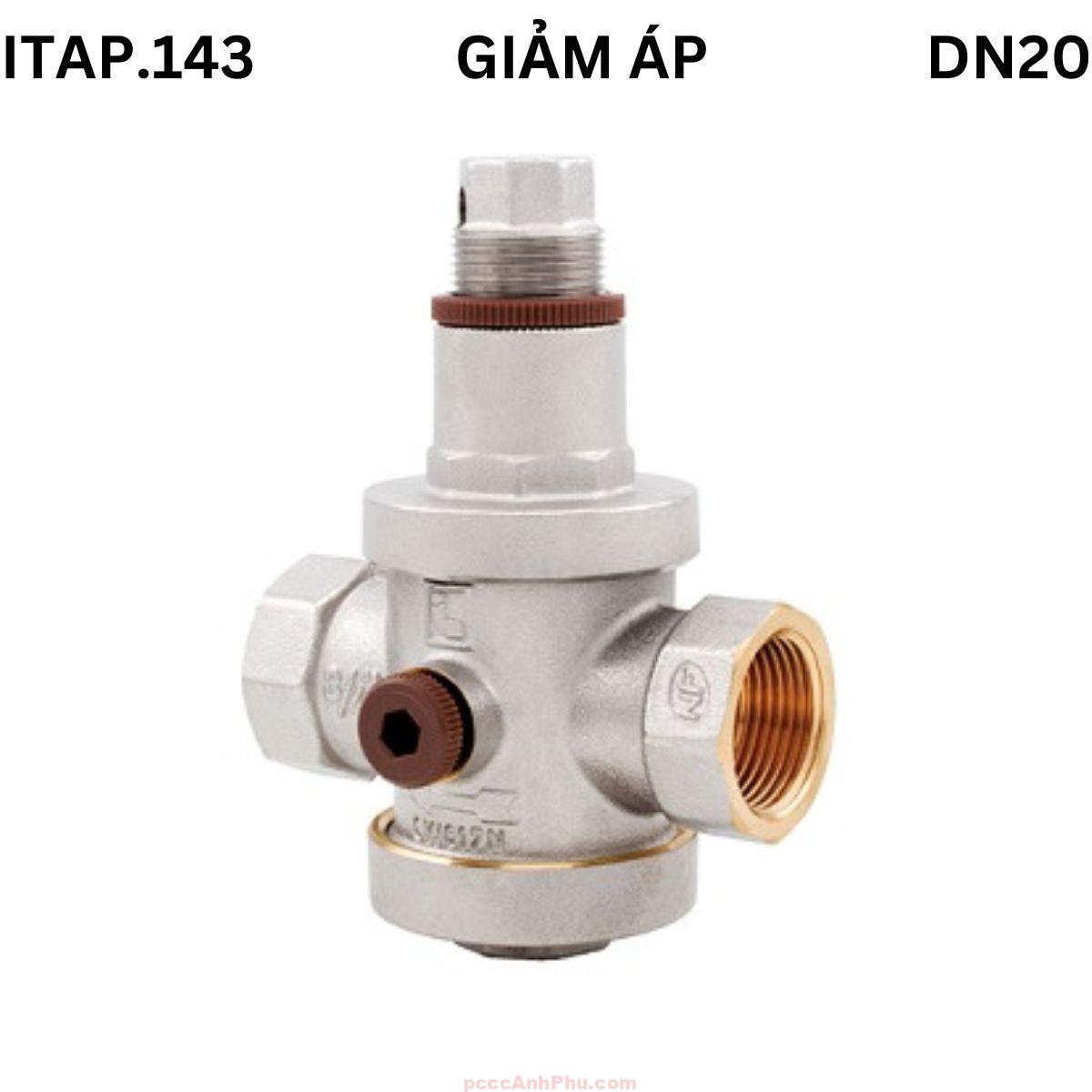

ITAP 143 EUROPRESS DN20 Italy
Van giảm áp ITAP 143 EUROPRESS DN20 là model trung cấp trong dòng van điều áp cơ khí áp suất cao của ITAP – Italy. Sản phẩm được thiết kế dành riêng cho các hệ thống cấp nước dân dụng và công nghiệp cần duy trì áp đầu ra ổn định khi áp đầu vào biến thiên mạnh. Với khả năng chịu áp tới 25 bar và điều chỉnh dải áp từ 1–6 bar, ITAP 143 DN20 là lựa chọn lý tưởng cho mạng cấp nước áp lực cao.
Thân van được chế tạo từ đồng thau mạ niken CW617N, kết hợp ghế van inox AISI 303 và màng đồng bền bỉ, chống oxy hóa, làm việc tốt trong điều kiện nhiệt độ cao đến 80°C. Thiết kế ren BSP tiêu chuẩn giúp dễ dàng kết nối với ống đồng, ống nhựa hoặc thép mạ kẽm. Bộ phận chỉnh áp bằng tay cơ học đảm bảo vận hành êm, không cần nguồn điện và hạn chế bảo trì.
ITAP 143 EUROPRESS DN20 được kiểm nghiệm áp lực, độ kín và độ bền tại nhà máy ITAP Brescia – Italy trước khi xuất xưởng. Đây là dòng van giảm áp có tuổi thọ cao, hiệu quả ổn định và tương thích với nhiều hệ thống khác nhau như cấp nước sinh hoạt, thiết bị vệ sinh, bộ lọc hay trạm bơm tăng áp.
Xem đầy đủ các sản phẩm: van giam ap.
Cấu tạo tổng quan
Van giảm áp ITAP 143 DN20 được chế tạo theo tiêu chuẩn EN ISO 9001, với các chi tiết cơ khí chính xác từ đồng, inox và EPDM. Mỗi bộ phận được thiết kế để duy trì độ kín tuyệt đối và khả năng điều áp nhanh, ổn định. Bảng dưới đây thể hiện rõ cấu trúc vật liệu và chức năng từng thành phần:
| STT | Thành phần | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Đồng thau mạ niken CW617N | Chịu áp cao, bảo vệ toàn bộ cấu trúc bên trong |
| 2 | Ghế van | Inox AISI 303 | Tạo mặt kín giữa dòng vào và ra |
| 3 | Nắp dưới | Đồng CW617N | Giữ cụm lò xo và ghế van |
| 4 | Vòng kín | EPDM | Chống rò rỉ, chịu nước nóng |
| 5 | Đĩa van | Đồng CW614N | Điều tiết lưu lượng và áp lực |
| 6 | Gioăng phẳng | EPDM | Tăng độ kín giữa thân và ghế van |
| 7 | Trục | Đồng CW614N | Truyền chuyển động từ màng đến đĩa |
| 8 | O-ring | EPDM | Ngăn rò trong khoang trung gian |
| 9 | Gioăng trên | EPDM | Chống rò tại vị trí nắp điều chỉnh |
| 10 | Màng đàn hồi | Đồng CW617N | Truyền áp và phản hồi biến thiên |
| 11 | Nắp trên | Đồng CW617N | Bảo vệ lò xo điều chỉnh |
| 12 | Lò xo | EN 10270-1 DH | Điều chỉnh lực nén, cân bằng áp suất |
| 13 | Đai ốc | Polymer | Liên kết cố định cụm nắp |
| 14 | Núm chỉnh áp | Đồng CW617N | Điều chỉnh áp đầu ra bằng tay |
| 15 | Nắp bảo vệ | Polymer | Bảo vệ cụm điều chỉnh khỏi bụi và nước |
| 16 | O-ring cuối | EPDM | Tăng kín tại vị trí kết nối đường ống |
Nguyên lý hoạt động
Van giảm áp ITAP 143 EUROPRESS DN20 hoạt động theo nguyên lý cân bằng lực giữa lò xo và áp lực nước. Khi áp suất đầu vào vượt quá ngưỡng cài đặt, lực nước tác động lên màng khiến đĩa van hạ xuống, thu hẹp tiết diện dòng chảy, từ đó hạ áp đầu ra. Khi áp đầu vào giảm, lò xo đàn hồi giãn ra, mở rộng cửa van để tăng lưu lượng và ổn định áp suất.
Người sử dụng có thể điều chỉnh áp suất đầu ra mong muốn bằng cách xoay núm điều chỉnh phía trên: xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Hệ thống cân bằng cơ học đảm bảo áp đầu ra luôn giữ ổn định dù áp đầu vào dao động mạnh.
Nhờ có màng đồng và ghế inox, van phản ứng nhanh, hoạt động êm, giảm hiện tượng búa nước (water hammer) trong đường ống. Đặc biệt, cấu trúc EPDM kép giúp duy trì độ kín tuyệt đối trong thời gian dài mà không cần bảo trì thường xuyên.
Ưu – nhược điểm
Ưu điểm: ITAP 143 DN20 có khả năng chịu áp cao, kiểm soát áp suất chính xác và độ bền vượt trội. Thân đồng mạ niken chống gỉ, hoạt động tốt trong nước nóng và lạnh. Van dễ lắp đặt, không yêu cầu nguồn điện, vận hành an toàn, thích hợp cho hệ thống dân dụng, thương mại và công nghiệp nhẹ.
Lò xo tiêu chuẩn EN10270-1 DH và ghế inox 303 giúp kéo dài tuổi thọ, hạn chế mài mòn. Khả năng phản hồi nhanh giúp giảm sốc áp và dao động áp suất, bảo vệ toàn bộ đường ống và thiết bị đầu cuối. Sản phẩm đạt chứng nhận WRAS – CE, đảm bảo an toàn khi dùng trong nước sinh hoạt.
Nhược điểm: Van cơ học nên việc điều chỉnh cần thao tác thủ công. Không phù hợp cho môi trường chứa dầu, khí hoặc hóa chất. Khi áp đầu vào vượt quá 25 bar, cần kết hợp thêm van an toàn phụ trợ. Nếu nước có nhiều cặn, nên lắp bộ lọc Y phía trước để tránh kẹt ghế van.
Ứng dụng tiêu biểu
Van giảm áp ITAP 143 EUROPRESS DN20 được ứng dụng rộng rãi trong các hệ thống cấp nước sinh hoạt, khu dân cư, tòa nhà cao tầng, khách sạn và nhà máy sản xuất. Sản phẩm giúp giảm áp và giữ ổn định áp suất cho các thiết bị như vòi sen, máy giặt, máy nước nóng, bộ lọc hay đồng hồ đo nước.
Trong công nghiệp, van được dùng tại các trạm bơm, dây chuyền cấp nước kỹ thuật, hoặc hệ thống tưới tiêu tự động. Với kết nối ren BSP chuẩn quốc tế, ITAP 143 DN20 dễ dàng lắp đặt thay thế cho nhiều loại van điều áp khác. Thiết kế gọn gàng cho phép lắp trong không gian hạn chế như tủ kỹ thuật hoặc cụm đầu vào đồng hồ nước tổng.
Đặc biệt, trong các hệ thống PCCC áp lực cao, ITAP 143 DN20 đóng vai trò quan trọng giúp cân bằng áp cho các nhánh phụ, đảm bảo đầu phun sprinkler hoạt động ổn định và an toàn.
Hướng dẫn lắp đặt và vận hành
Bước 1: Lựa chọn vị trí lắp phù hợp, tránh gần co, cút hoặc van khóa. Đảm bảo hướng mũi tên trên thân trùng chiều dòng chảy. Làm sạch đầu ống và bề mặt ren.
Bước 2: Quấn băng tan PTFE quanh ren, siết van bằng tay trước khi dùng mỏ siết chặt. Không dùng lực quá mạnh để tránh nứt ren đồng. Sau khi lắp xong, mở nhẹ nước để kiểm tra rò rỉ.
Bước 3: Điều chỉnh áp suất bằng cách xoay núm chỉnh trên nắp. Xoay theo chiều kim đồng hồ để tăng áp, ngược lại để giảm. Quan sát áp thực tế qua đồng hồ đo áp đặt tại cổng phụ.
Bước 4: Sau khi điều chỉnh, siết chặt nắp chụp bảo vệ để cố định vị trí. Chạy thử hệ thống vài phút để đảm bảo ổn định áp suất.
Bước 5: Bảo trì định kỳ 3–6 tháng, vệ sinh nắp dưới và gioăng EPDM, thay mới nếu phát hiện mòn hoặc rách. Không sử dụng van cho nước nhiễm dầu hoặc hóa chất. Nếu lắp ngoài trời, nên che chắn để tránh tác động thời tiết.
