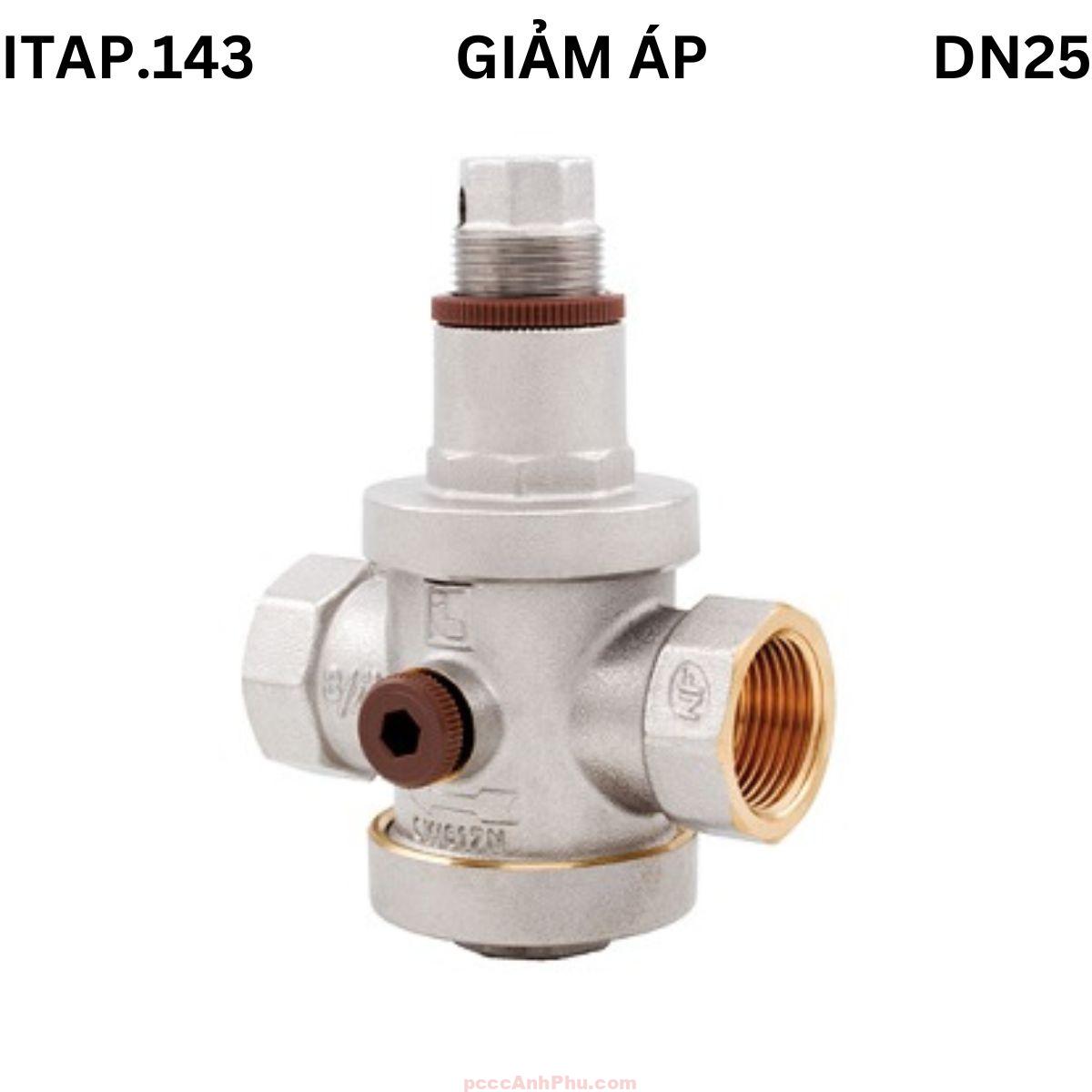

ITAP 143 EUROPRESS DN25 Italy
Van giảm áp ITAP 143 EUROPRESS DN25 là dòng van điều áp cỡ lớn trong nhóm EUROPRESS của ITAP – Italy, chuyên dùng cho hệ thống nước công nghiệp và dân dụng có áp đầu vào cao. Với khả năng chịu áp tới 25 bar, điều chỉnh dải áp từ 1–6 bar và kết cấu đồng mạ niken bền bỉ, đây là lựa chọn lý tưởng để đảm bảo ổn định áp lực trong các tuyến ống chính hoặc nhánh cấp nước tổng.
Sản phẩm được sản xuất tại nhà máy ITAP Brescia – Italy, nơi nổi tiếng với công nghệ gia công đồng thau chính xác. Ghế van inox AISI 303 giúp tăng độ bền, chống rò rỉ và chịu mài mòn vượt trội. Thiết kế cơ học hoàn toàn không cần điện, giúp ITAP 143 DN25 hoạt động ổn định, an toàn và tiết kiệm chi phí bảo trì.
Van được sử dụng rộng rãi trong hệ thống cấp nước tòa nhà, xưởng sản xuất, khách sạn, trung tâm thương mại hoặc trạm bơm áp lực cao. Kích thước DN25 cho phép lắp ở tuyến ống chính, giúp phân phối áp lực đồng đều cho toàn bộ mạng lưới nước.
Xem đầy đủ các sản phẩm: van chiết áp.
Cấu tạo tổng quan
Van giảm áp ITAP 143 DN25 có cấu trúc cơ khí chắc chắn gồm 16 bộ phận chính, được sản xuất từ vật liệu đồng mạ niken, inox và EPDM chịu nhiệt. Mỗi chi tiết đảm nhiệm một chức năng riêng trong việc kiểm soát, điều tiết và duy trì độ kín khít trong suốt quá trình vận hành. Bảng dưới đây trình bày cấu tạo chi tiết của van:
| STT | Thành phần | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Đồng thau mạ niken CW617N | Bảo vệ toàn bộ cụm điều áp, chịu áp 25 bar |
| 2 | Ghế van | Inox AISI 303 | Tạo điểm tiếp xúc kín giữa lưu lượng vào – ra |
| 3 | Nắp dưới | Đồng CW617N | Giữ cố định lò xo và màng đàn hồi |
| 4 | O-ring | EPDM | Ngăn rò rỉ, chịu nước nóng |
| 5 | Đĩa van | Đồng CW614N | Điều tiết lưu lượng, phản ứng theo biến thiên áp |
| 6 | Gioăng phẳng | EPDM | Chống rò tại ghế van, ổn định dòng chảy |
| 7 | Trục dẫn | Đồng CW614N | Truyền lực giữa màng và đĩa |
| 8 | O-ring trung gian | EPDM | Chống rò dọc trục điều chỉnh |
| 9 | Gioăng phụ | EPDM | Tăng kín cho cụm nắp chỉnh |
| 10 | Màng đàn hồi | Đồng CW617N | Truyền áp lực, tạo phản hồi ổn định |
| 11 | Nắp trên | Đồng CW617N | Bảo vệ và cố định lò xo |
| 12 | Lò xo | EN 10270-1 DH | Điều chỉnh lực nén, cân bằng áp |
| 13 | Đai ốc | Polymer | Liên kết, cố định cụm lò xo |
| 14 | Núm chỉnh áp | Đồng CW617N | Điều chỉnh áp đầu ra theo yêu cầu |
| 15 | Nắp bảo vệ | Polymer | Bảo vệ cụm chỉnh khỏi bụi và ẩm |
| 16 | O-ring cuối | EPDM | Giữ kín tại đầu kết nối |
Nguyên lý hoạt động
Van giảm áp ITAP 143 EUROPRESS DN25 hoạt động dựa trên cơ chế cân bằng lực giữa áp suất nước và lực đàn hồi của lò xo. Khi áp đầu vào tăng cao hơn giá trị cài đặt, màng sẽ đẩy đĩa van hạ xuống, giảm tiết diện dòng chảy, nhờ đó hạ áp đầu ra. Khi áp đầu vào giảm, lò xo nới ra, đẩy đĩa van mở rộng để duy trì áp suất ổn định.
Người dùng điều chỉnh áp đầu ra bằng cách xoay núm chỉnh phía trên: xoay thuận chiều kim đồng hồ để tăng áp, ngược lại để giảm. Van tự động giữ áp suất ổn định trong phạm vi đã đặt, không cần cảm biến hoặc nguồn điện. Cấu trúc cơ học đảm bảo phản ứng nhanh, không rung, hoạt động êm trong mọi điều kiện.
Nhờ sử dụng màng đồng và ghế van inox, ITAP 143 DN25 có độ chính xác cao, tuổi thọ lâu dài, giảm thiểu hao mòn. Cấu tạo kín khít giúp tránh rò rỉ và giảm tiếng ồn, đáp ứng tốt cho cả môi trường nước nóng, nước lạnh hoặc áp lực thay đổi liên tục.
Ưu – nhược điểm
Ưu điểm: ITAP 143 DN25 nổi bật với khả năng chịu áp cao, điều chỉnh chính xác, phản hồi nhanh và độ bền vượt trội. Thân đồng mạ niken chống oxy hóa, chịu được nước nóng tới 80°C. Lò xo EN 10270-1 DH đàn hồi mạnh, ghế van inox 303 giúp tuổi thọ gấp đôi so với dòng van thông thường. Van cơ học thuần túy, không phụ thuộc điện, an toàn và ổn định.
Thiết kế nhỏ gọn, dễ lắp đặt trên tuyến ống chính hoặc trạm bơm. Cổng ren BSP tương thích với hầu hết phụ kiện ren tại Việt Nam. Khả năng duy trì áp suất ổn định giúp bảo vệ đồng hồ nước, bộ lọc, vòi sen và thiết bị đầu cuối. Sản phẩm đạt chứng nhận CE – WRAS về an toàn và hiệu suất châu Âu.
Nhược điểm: Cần thao tác thủ công khi điều chỉnh áp, không tự động hóa. Không dùng cho khí nén, dầu hay dung dịch ăn mòn. Khi áp đầu vào vượt quá 25 bar, nên lắp thêm van an toàn để bảo vệ hệ thống. Nước nhiều cặn có thể làm giảm độ nhạy của van nếu không có bộ lọc trước.
Ứng dụng tiêu biểu
Van giảm áp ITAP 143 EUROPRESS DN25 được dùng rộng rãi trong hệ thống cấp nước sinh hoạt, khu công nghiệp, nhà máy chế biến, khách sạn và bệnh viện. Sản phẩm đảm bảo áp đầu ra ổn định cho các thiết bị như máy nước nóng, bộ lọc, vòi sen, hoặc máy giặt công nghiệp.
Trong hệ thống kỹ thuật cao tầng, van được lắp ở tầng trệt hoặc đầu nhánh để giảm áp từ nguồn tổng, bảo vệ đường ống và thiết bị đầu cuối. Ngoài ra, ITAP 143 DN25 còn được sử dụng trong hệ thống PCCC hoặc trạm bơm trung tâm, nơi cần hạ áp cho các nhánh phụ để tránh quá áp cho sprinkler và họng nước.
Nhờ cấu trúc cơ học bền bỉ và độ nhạy cao, ITAP 143 DN25 đáp ứng tốt cả môi trường làm việc khắc nghiệt, áp lực dao động hoặc tần suất đóng mở liên tục.
Hướng dẫn lắp đặt và vận hành
Bước 1: Chọn vị trí lắp đặt phù hợp – nên là đoạn ống thẳng, tránh gần co, cút hoặc bơm. Đảm bảo hướng mũi tên trên thân van trùng chiều dòng chảy. Làm sạch đầu ống trước khi lắp.
Bước 2: Dùng băng tan PTFE quấn kín quanh ren, lắp van bằng tay trước, sau đó dùng mỏ siết nhẹ. Không siết quá mạnh để tránh nứt ren đồng. Sau khi lắp, mở nhẹ nước để kiểm tra rò rỉ.
Bước 3: Điều chỉnh áp suất bằng núm chỉnh trên đỉnh van: xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Quan sát áp thực tế qua đồng hồ đo áp kết nối tại cổng phụ.
Bước 4: Khi đạt áp mong muốn, siết nắp bảo vệ để cố định. Chạy thử hệ thống vài phút để đảm bảo ổn định. Nếu áp dao động, điều chỉnh lại nhẹ nhàng cho đến khi đạt giá trị ổn định.
Bước 5: Kiểm tra và bảo trì định kỳ 3–6 tháng. Vệ sinh phần nắp dưới, thay gioăng EPDM khi có dấu hiệu mòn. Không sử dụng van cho dung môi hóa chất hoặc nước chứa dầu. Khi lắp ngoài trời, nên có mái che để tránh nắng mưa trực tiếp.
