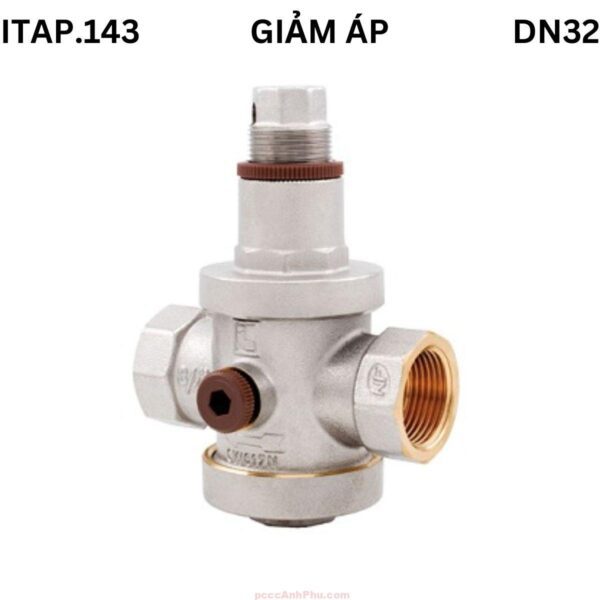

ITAP 143 EUROPRESS DN32 Italy
Van giảm áp ITAP 143 EUROPRESS DN32 là model cỡ trung trong dòng EUROPRESS cao cấp của ITAP – Italy, chuyên dùng cho các hệ thống nước có áp lực cao và lưu lượng lớn. Với khả năng chịu áp lên đến 25 bar, điều chỉnh áp ra linh hoạt trong dải 1–6 bar, van đảm bảo ổn định áp suất cho toàn bộ tuyến ống chính, bảo vệ thiết bị và tăng hiệu quả vận hành của hệ thống cấp nước.
Thân van được chế tạo từ đồng thau mạ niken CW617N chống oxy hóa, kết hợp ghế van inox AISI 303 và màng đàn hồi đồng giúp van hoạt động chính xác, bền bỉ. Toàn bộ chi tiết được gia công CNC chính xác tại nhà máy ITAP Brescia – Italy. Van cơ học hoàn toàn, không cần điện, dễ bảo trì và có tuổi thọ lâu dài trong điều kiện làm việc liên tục.
Với kích thước DN32, van thường được lắp ở các nhánh ống chính hoặc trạm cấp nước cho tòa nhà, khu dân cư và nhà máy. Đây là lựa chọn tối ưu khi cần điều tiết áp lực lớn, ổn định dòng chảy và bảo vệ hệ thống khỏi hiện tượng quá áp đột ngột.
Xem đầy đủ các sản phẩm: valve điều áp.
Cấu tạo tổng quan
Van giảm áp ITAP 143 DN32 được cấu thành từ nhiều chi tiết cơ khí cao cấp, được thiết kế để làm việc ổn định ở áp lực cao và nhiệt độ lên đến 80°C. Cấu trúc được trình bày chi tiết trong bảng dưới đây:
| STT | Thành phần | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Đồng thau mạ niken CW617N | Chịu áp lực cao, chống ăn mòn |
| 2 | Ghế van | Inox AISI 303 | Tạo bề mặt kín, chống mài mòn |
| 3 | Nắp dưới | Đồng CW617N | Giữ cụm lò xo và màng đàn hồi |
| 4 | O-ring | EPDM | Đảm bảo kín khít, chịu áp cao |
| 5 | Đĩa van | Đồng CW614N | Điều tiết lưu lượng theo áp lực |
| 6 | Gioăng phẳng | EPDM | Chống rò, giảm rung động |
| 7 | Trục dẫn | Đồng CW614N | Truyền động giữa màng và đĩa |
| 8 | O-ring trung gian | EPDM | Ngăn rò dọc trục |
| 9 | O-ring phụ | EPDM | Chống rò tại nắp chỉnh |
| 10 | Màng đàn hồi | Đồng CW617N | Truyền lực áp, phản hồi nhanh |
| 11 | Nắp trên | Đồng CW617N | Bảo vệ cụm lò xo và thân trên |
| 12 | Lò xo | EN 10270-1 DH | Tạo lực nén ổn định, điều chỉnh áp |
| 13 | Đai ốc | Polymer | Giữ cố định lò xo |
| 14 | Núm chỉnh áp | Đồng CW617N | Điều chỉnh áp đầu ra thủ công |
| 15 | Nắp bảo vệ | Polymer | Bảo vệ cụm chỉnh khỏi bụi và nước |
| 16 | O-ring cuối | EPDM | Tăng kín tại điểm kết nối |
Nguyên lý hoạt động
Van giảm áp ITAP 143 EUROPRESS DN32 hoạt động dựa trên cơ chế cân bằng giữa áp lực đầu vào và lực đàn hồi của lò xo. Khi áp suất đầu vào vượt mức cài đặt, lực nước đẩy màng xuống làm thu hẹp tiết diện cửa van, từ đó giảm áp đầu ra. Khi áp đầu vào giảm, lò xo nới ra, đẩy đĩa van lên để duy trì áp ổn định.
Người dùng có thể điều chỉnh áp đầu ra mong muốn bằng cách xoay núm chỉnh trên đỉnh van. Xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Van tự động duy trì áp suất ổn định trong suốt quá trình vận hành, không cần nguồn điện hay điều khiển ngoài.
Nhờ cấu trúc ghế van inox và màng đồng đàn hồi, ITAP 143 DN32 có khả năng phản ứng nhanh, hoạt động êm, giảm rung động và chống hiện tượng búa nước trong hệ thống. Van đặc biệt hiệu quả trong các hệ thống có biến thiên lưu lượng lớn.
Ưu – nhược điểm
Ưu điểm: ITAP 143 DN32 có khả năng chịu áp cao tới 25 bar, điều chỉnh chính xác và độ bền vượt trội. Thân đồng mạ niken chống gỉ, hoạt động ổn định trong môi trường nước nóng hoặc lạnh. Ghế van inox giúp chống mài mòn và đảm bảo kín khít lâu dài. Van không cần điện, dễ lắp đặt, an toàn và tiết kiệm chi phí vận hành.
Lò xo tiêu chuẩn EN10270-1 DH giữ lực nén ổn định, giảm dao động áp và giúp dòng nước ra đều. Cấu trúc ren BSP tiêu chuẩn châu Âu tương thích với hầu hết phụ kiện ren đồng, thép và nhựa tại Việt Nam. Van đạt chứng nhận CE – WRAS, đảm bảo an toàn và hiệu quả khi sử dụng cho nước sinh hoạt.
Nhược điểm: Cần điều chỉnh thủ công, không có cơ chế tự động điện tử. Không dùng cho dầu, khí nén hoặc hóa chất. Khi áp đầu vào vượt ngưỡng 25 bar, cần lắp thêm van an toàn phụ. Nước có nhiều cặn có thể ảnh hưởng đến độ kín, do đó nên kết hợp với bộ lọc Y để bảo vệ van.
Ứng dụng tiêu biểu
Van giảm áp ITAP 143 EUROPRESS DN32 được ứng dụng rộng rãi trong hệ thống cấp nước dân dụng, thương mại và công nghiệp. Sản phẩm được lắp đặt tại các tòa nhà cao tầng, khách sạn, bệnh viện, trạm bơm, khu dân cư hoặc nhà máy sản xuất có áp nước lớn.
Van giúp ổn định áp suất cho toàn bộ tuyến ống, bảo vệ thiết bị đầu cuối như bộ lọc, vòi sen, máy nước nóng, và đồng hồ nước. Ngoài ra, ITAP 143 DN32 còn được dùng trong hệ thống cấp nước kỹ thuật, tưới tiêu và PCCC nhỏ, giúp phân phối áp lực đồng đều giữa các nhánh phụ.
Với kết cấu cơ học bền, khả năng phản hồi nhanh và độ kín cao, ITAP 143 DN32 đáp ứng hoàn hảo cho nhu cầu kiểm soát áp suất chính xác trong mọi hệ thống nước áp lực cao.
Hướng dẫn lắp đặt và vận hành
Bước 1: Chọn vị trí lắp phù hợp – nên lắp tại đoạn ống thẳng, tránh gần co, cút hoặc van khóa. Hướng mũi tên trên thân phải trùng với chiều dòng chảy. Làm sạch đầu ống và kiểm tra ren trước khi lắp.
Bước 2: Quấn băng tan PTFE quanh ren, lắp van bằng tay trước, sau đó dùng mỏ siết nhẹ. Không siết quá lực để tránh nứt ren. Sau khi lắp, mở nhẹ nguồn nước để kiểm tra rò rỉ.
Bước 3: Điều chỉnh áp đầu ra bằng núm chỉnh trên đỉnh van. Xoay thuận chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Quan sát đồng hồ đo áp để đảm bảo giá trị mong muốn.
Bước 4: Sau khi đạt áp mong muốn, siết chặt nắp chụp bảo vệ để cố định. Vận hành thử vài phút để đảm bảo ổn định và không rò rỉ. Kiểm tra lại sau vài giờ vận hành đầu tiên.
Bước 5: Bảo trì định kỳ 3–6 tháng. Vệ sinh ghế van, màng và gioăng EPDM. Nếu phát hiện rách hoặc biến dạng, nên thay mới ngay. Không dùng van cho dung dịch hóa chất hay dầu. Khi lắp ngoài trời, nên có mái che để bảo vệ van khỏi mưa nắng.
