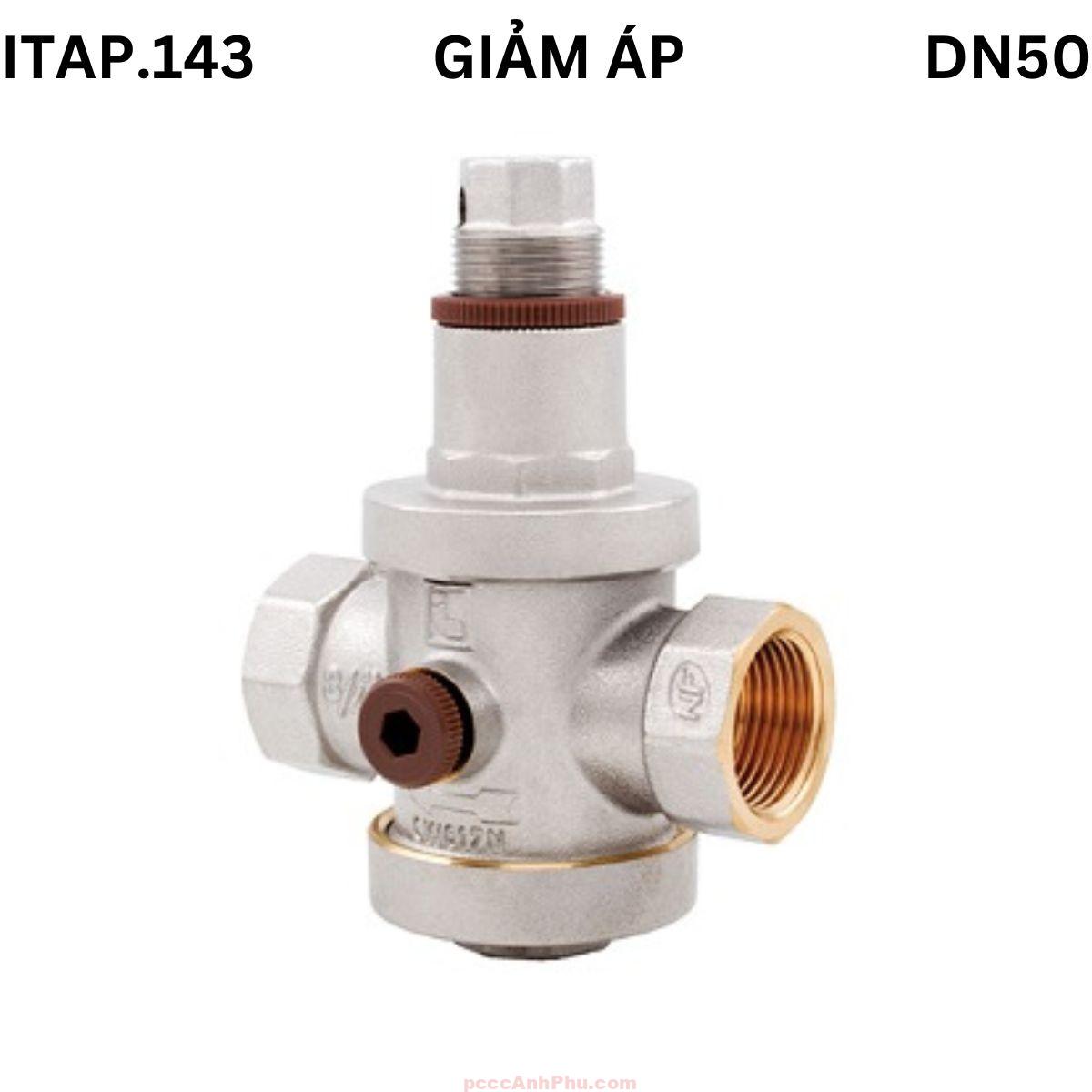

ITAP 143 EUROPRESS DN50 Italy
Van giảm áp ITAP 143 EUROPRESS DN50 là dòng van điều áp kích thước lớn thuộc thương hiệu ITAP – Italy, chuyên dùng cho hệ thống nước công nghiệp, dân dụng và PCCC có áp lực cao. Sản phẩm được thiết kế để ổn định áp suất đầu ra, bảo vệ thiết bị và đảm bảo lưu lượng đều trong toàn bộ mạng cấp nước. Với khả năng chịu áp đến 25 bar và điều chỉnh dải 1–6 bar, van ITAP DN50 đáp ứng hoàn hảo yêu cầu kỹ thuật khắt khe.
Thân van được chế tạo từ đồng thau mạ niken CW617N, kết hợp ghế van inox AISI 303 chống mài mòn và màng đàn hồi bằng đồng bền bỉ. Toàn bộ các chi tiết được gia công CNC tại nhà máy ITAP Brescia – Italy, đảm bảo độ chính xác cao và độ bền vượt trội. Thiết kế cơ học hoàn toàn, không cần điện, giúp van vận hành ổn định và an toàn trong thời gian dài.
ITAP 143 EUROPRESS DN50 thường được lắp đặt tại tuyến ống chính hoặc đầu nguồn cấp nước cho tòa nhà, nhà xưởng, khu dân cư hoặc hệ thống PCCC trung tâm. Van hoạt động êm, phản hồi nhanh và dễ bảo trì, được đánh giá là một trong những model van giảm áp cơ học hiệu quả nhất của ITAP.
Xem đầy đủ các sản phẩm: valve giảm áp.
Cấu tạo tổng quan
Van giảm áp ITAP 143 DN50 có cấu tạo cơ học tinh xảo, gồm 16 chi tiết chính được chế tạo từ đồng thau, inox và EPDM chịu áp cao. Các bộ phận này phối hợp nhịp nhàng để điều tiết áp lực nước và đảm bảo độ kín tuyệt đối. Dưới đây là cấu trúc chi tiết của van:
| STT | Thành phần | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Đồng thau mạ niken CW617N | Chịu áp 25 bar, bảo vệ cụm trong |
| 2 | Ghế van | Inox AISI 303 | Tạo mặt kín chống rò, chống mài mòn |
| 3 | Nắp dưới | Đồng CW617N | Giữ cố định cụm lò xo và màng |
| 4 | O-ring | EPDM | Ngăn rò rỉ, chịu nhiệt và áp lực cao |
| 5 | Đĩa van | Đồng CW614N | Điều tiết lưu lượng nước |
| 6 | Gioăng phẳng | EPDM | Giảm rung, đảm bảo kín khít |
| 7 | Trục | Đồng CW614N | Truyền lực từ màng đến đĩa |
| 8 | O-ring trung gian | EPDM | Ngăn rò giữa các khoang |
| 9 | O-ring phụ | EPDM | Kín tại nắp chỉnh áp |
| 10 | Màng đàn hồi | Đồng CW617N | Truyền áp lực và tạo phản hồi |
| 11 | Nắp trên | Đồng CW617N | Bảo vệ cụm lò xo |
| 12 | Lò xo | EN 10270-1 DH | Tạo lực đàn hồi, cân bằng áp lực |
| 13 | Đai ốc | Polymer | Cố định lò xo và nắp trên |
| 14 | Núm chỉnh áp | Đồng CW617N | Điều chỉnh áp đầu ra thủ công |
| 15 | Nắp bảo vệ | Polymer | Che bụi, bảo vệ cụm chỉnh |
| 16 | O-ring cuối | EPDM | Kín tại đầu kết nối đường ống |
Nguyên lý hoạt động
Van giảm áp ITAP 143 EUROPRESS DN50 hoạt động dựa trên cơ chế cân bằng giữa lực nước và lực nén của lò xo. Khi áp suất đầu vào vượt ngưỡng cài đặt, màng bị đẩy xuống khiến đĩa van thu hẹp tiết diện dòng chảy, hạ áp đầu ra. Khi áp đầu vào giảm, lò xo đàn hồi giãn ra, đẩy đĩa mở rộng để ổn định áp suất.
Người dùng có thể cài đặt áp mong muốn bằng cách xoay núm chỉnh trên đỉnh van: xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Van tự cân bằng và phản ứng nhanh, giữ ổn định áp đầu ra ngay cả khi lưu lượng thay đổi đột ngột.
Thiết kế ghế van inox và màng đồng giúp sản phẩm làm việc êm, hạn chế búa nước, đảm bảo độ chính xác lâu dài. ITAP 143 DN50 hoạt động tốt với nước nóng, nước lạnh hoặc nguồn áp cao liên tục.
Ưu – nhược điểm
Ưu điểm: ITAP 143 DN50 nổi bật với khả năng chịu áp cao, độ bền cơ học tốt và vận hành ổn định. Thân đồng mạ niken chống oxy hóa, ghế inox chống mài mòn, gioăng EPDM chịu nhiệt đến 80°C. Cấu trúc ren BSP giúp lắp đặt dễ dàng và tương thích với phụ kiện phổ biến tại Việt Nam. Van đạt chứng nhận WRAS – CE châu Âu, đảm bảo chất lượng quốc tế.
Van không cần điện, phản hồi nhanh, giữ áp ổn định cho hệ thống cấp nước hoặc PCCC. Thiết kế đơn giản giúp dễ bảo trì, phù hợp với mọi công trình kỹ thuật yêu cầu độ tin cậy cao. Sản phẩm có tuổi thọ dài, hiệu suất ổn định và độ kín tuyệt đối.
Nhược điểm: Cần điều chỉnh áp thủ công, không có điều khiển tự động. Không nên dùng với khí nén, dầu hay hóa chất. Khi áp đầu vào vượt quá 25 bar, cần lắp thêm van an toàn bảo vệ. Trong hệ thống có nhiều cặn, nên lắp bộ lọc Y phía trước để tránh kẹt ghế van.
Ứng dụng tiêu biểu
Van giảm áp ITAP 143 EUROPRESS DN50 được sử dụng phổ biến trong các hệ thống cấp nước trung tâm, khu công nghiệp, tòa nhà cao tầng, khách sạn, bệnh viện và trạm bơm. Van giúp giảm áp và giữ ổn định áp đầu ra, bảo vệ đồng hồ nước, bộ lọc và thiết bị đầu cuối.
Trong công nghiệp, ITAP 143 DN50 còn được ứng dụng tại các trạm bơm tăng áp, hệ thống cấp nước kỹ thuật hoặc tưới tiêu tự động. Đối với hệ thống PCCC, van giúp duy trì áp suất ổn định cho sprinkler và họng nước cứu hỏa.
Nhờ kết cấu cơ học tinh gọn, phản ứng nhanh và độ kín cao, ITAP 143 DN50 là lựa chọn tối ưu cho mọi hệ thống cần kiểm soát áp lực chính xác, an toàn và hiệu quả lâu dài.
Hướng dẫn lắp đặt và vận hành
Bước 1: Chọn vị trí lắp đặt tại đoạn ống thẳng, tránh gần co, cút hoặc van khóa. Đảm bảo hướng mũi tên trên thân trùng với chiều dòng chảy. Làm sạch đầu ống trước khi lắp.
Bước 2: Quấn băng tan PTFE quanh ren, lắp van bằng tay trước, sau đó siết nhẹ bằng mỏ. Không dùng lực quá mạnh để tránh nứt ren đồng. Sau khi lắp, mở nhẹ nguồn nước để kiểm tra rò rỉ.
Bước 3: Điều chỉnh áp suất bằng cách xoay núm chỉnh trên nắp van. Xoay thuận chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Kiểm tra áp đầu ra bằng đồng hồ đo áp tại cổng phụ.
Bước 4: Sau khi đạt áp mong muốn, siết nắp chụp bảo vệ để cố định. Chạy thử hệ thống và theo dõi độ ổn định trong vài phút đầu vận hành.
Bước 5: Kiểm tra, bảo trì định kỳ 3–6 tháng. Vệ sinh ghế van, thay gioăng EPDM nếu cần. Không sử dụng van cho dung dịch hóa chất hoặc nước nhiễm dầu. Nếu lắp ngoài trời, nên che chắn để bảo vệ khỏi mưa nắng trực tiếp.
