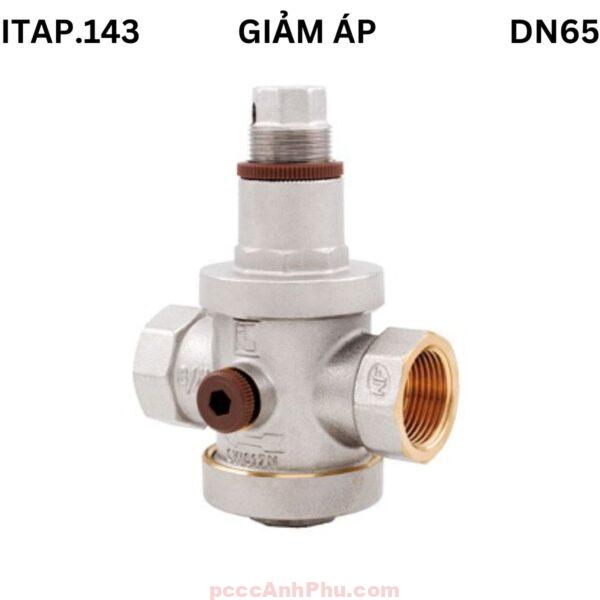

ITAP 143 EUROPRESS DN65 Italy
Van giảm áp ITAP 143 EUROPRESS DN65 là model kích thước lớn trong dòng van điều áp cơ học cao cấp của ITAP – Italy, được sản xuất dành riêng cho hệ thống nước công nghiệp, dân dụng và PCCC. Với khả năng chịu áp tới 25 bar và điều chỉnh dải áp từ 1–6 bar, van giúp duy trì áp suất ổn định cho toàn bộ tuyến ống chính, bảo vệ thiết bị và đảm bảo hiệu suất vận hành bền bỉ.
Toàn bộ thân van được đúc từ đồng thau mạ niken CW617N, ghế van bằng inox AISI 303, màng đàn hồi bằng đồng và gioăng EPDM chịu nhiệt. Từng chi tiết được gia công chính xác tại nhà máy ITAP Brescia – Italy, đảm bảo độ kín tuyệt đối và khả năng làm việc êm, không rung. Van cơ học hoàn toàn, không cần điện, dễ bảo trì và tuổi thọ cao.
ITAP 143 DN65 thường được lắp tại các tuyến ống cấp chính của khu dân cư, nhà máy, khách sạn, tòa nhà cao tầng và hệ thống chữa cháy. Sản phẩm đạt chứng nhận CE – WRAS châu Âu, đáp ứng các tiêu chuẩn an toàn áp lực và vật liệu tiếp xúc nước.
Xem đầy đủ các sản phẩm: van giảm áp.
Cấu tạo tổng quan
Van giảm áp ITAP 143 DN65 được cấu thành từ nhiều chi tiết cơ khí cao cấp giúp van làm việc ổn định trong điều kiện áp lực lớn. Cấu trúc vật liệu được trình bày trong bảng sau:
| STT | Thành phần | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Đồng thau mạ niken CW617N | Chịu áp cao, bảo vệ cụm điều chỉnh |
| 2 | Ghế van | Inox AISI 303 | Tạo bề mặt kín, chống mài mòn |
| 3 | Nắp dưới | Đồng CW617N | Giữ lò xo và cụm màng |
| 4 | O-ring | EPDM | Ngăn rò rỉ, chịu áp đến 25 bar |
| 5 | Đĩa van | Đồng CW614N | Điều tiết lưu lượng nước |
| 6 | Gioăng phẳng | EPDM | Tăng độ kín, giảm rung động |
| 7 | Trục | Đồng CW614N | Truyền chuyển động giữa màng và đĩa |
| 8 | O-ring trung gian | EPDM | Ngăn rò tại khoang giữa |
| 9 | Gioăng phụ | EPDM | Chống rò ở nắp chỉnh |
| 10 | Màng đàn hồi | Đồng CW617N | Phản hồi áp lực, ổn định áp đầu ra |
| 11 | Nắp trên | Đồng CW617N | Bảo vệ lò xo điều áp |
| 12 | Lò xo | EN 10270-1 DH | Tạo lực đàn hồi ổn định |
| 13 | Đai ốc | Polymer | Liên kết cố định cụm lò xo |
| 14 | Núm chỉnh áp | Đồng CW617N | Điều chỉnh áp đầu ra thủ công |
| 15 | Nắp bảo vệ | Polymer | Bảo vệ cụm chỉnh khỏi bụi và ẩm |
| 16 | O-ring cuối | EPDM | Đảm bảo kín tại đầu kết nối |
Nguyên lý hoạt động
Van giảm áp ITAP 143 EUROPRESS DN65 hoạt động dựa trên sự cân bằng giữa lực nước và lực đàn hồi của lò xo. Khi áp suất đầu vào tăng vượt mức cài đặt, màng bị đẩy xuống, làm giảm tiết diện dòng chảy và hạ áp đầu ra. Khi áp đầu vào giảm, lò xo giãn ra, đẩy đĩa van mở rộng để duy trì áp suất ổn định.
Người vận hành có thể điều chỉnh áp suất đầu ra mong muốn bằng cách xoay núm chỉnh phía trên – xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Van phản ứng nhanh, giữ ổn định áp đầu ra trong mọi điều kiện lưu lượng, không cần nguồn điện.
Nhờ cấu tạo ghế inox và màng đồng đàn hồi, ITAP 143 DN65 hoạt động êm, không gây rung, hạn chế hiện tượng búa nước trong hệ thống. Cấu trúc cơ học chính xác giúp duy trì độ kín lâu dài và độ ổn định cao khi vận hành liên tục.
Ưu – nhược điểm
Ưu điểm: ITAP 143 DN65 có độ bền cao, chịu áp lớn và điều chỉnh chính xác. Thân đồng mạ niken chống oxy hóa, ghế inox chống mài mòn, gioăng EPDM chịu nhiệt tốt. Cấu trúc ren BSP chuẩn châu Âu tương thích với các phụ kiện phổ biến tại Việt Nam. Van đạt chứng nhận WRAS – CE, đảm bảo tiêu chuẩn an toàn quốc tế.
Thiết kế cơ học đơn giản, dễ lắp đặt, vận hành không cần điện, phản hồi nhanh và giữ áp ổn định. Van làm việc tốt trong cả nước nóng, nước lạnh và hệ thống PCCC. Độ kín cao giúp bảo vệ thiết bị khỏi sốc áp và dao động áp lực.
Nhược điểm: Van cần điều chỉnh thủ công, không có chức năng tự động điện tử. Không phù hợp cho dầu, khí nén hoặc hóa chất. Khi áp đầu vào vượt ngưỡng 25 bar, nên lắp van an toàn để bảo vệ màng. Nước có nhiều cặn có thể ảnh hưởng đến độ kín nếu không có lọc Y bảo vệ.
Ứng dụng tiêu biểu
Van giảm áp ITAP 143 EUROPRESS DN65 được ứng dụng trong hệ thống cấp nước công nghiệp, nhà máy, trung tâm thương mại, khu dân cư, tòa nhà cao tầng và trạm bơm kỹ thuật. Van giúp giảm và duy trì áp suất ổn định cho đường ống cấp chính, bảo vệ đồng hồ nước, bộ lọc và thiết bị sử dụng đầu cuối.
Trong hệ thống PCCC, ITAP 143 DN65 đảm bảo áp suất ổn định cho sprinkler, họng nước và cụm bơm chính, giúp duy trì hiệu quả chữa cháy an toàn. Van cũng được dùng trong hệ thống cấp nước kỹ thuật, tưới tiêu tự động và xử lý nước quy mô vừa và lớn.
Với độ bền cao, khả năng phản hồi nhanh và thiết kế cơ học tin cậy, ITAP 143 DN65 là lựa chọn lý tưởng cho mọi hệ thống cần kiểm soát áp lực ổn định, bền bỉ và hiệu quả lâu dài.
Hướng dẫn lắp đặt và vận hành
Bước 1: Lắp van tại đoạn ống thẳng, tránh gần co, cút hoặc van khóa. Hướng mũi tên trên thân van phải trùng với chiều dòng chảy. Làm sạch đầu ống và ren trước khi lắp.
Bước 2: Quấn băng tan PTFE quanh ren, lắp van bằng tay trước, sau đó dùng mỏ siết nhẹ. Không siết quá mạnh để tránh nứt ren đồng. Sau khi lắp, mở nhẹ nước để kiểm tra rò rỉ.
Bước 3: Điều chỉnh áp suất bằng cách xoay núm chỉnh trên đỉnh van. Xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Quan sát đồng hồ đo áp để cài giá trị mong muốn.
Bước 4: Khi đạt áp mong muốn, siết nắp chụp bảo vệ để cố định. Chạy thử hệ thống và kiểm tra ổn định áp suất trong vài phút đầu vận hành.
Bước 5: Bảo trì định kỳ 3–6 tháng, vệ sinh nắp dưới và ghế van. Thay gioăng EPDM khi phát hiện mòn hoặc rách. Không sử dụng van cho dung môi hóa học hoặc nước chứa dầu. Khi lắp ngoài trời, nên có mái che bảo vệ.
