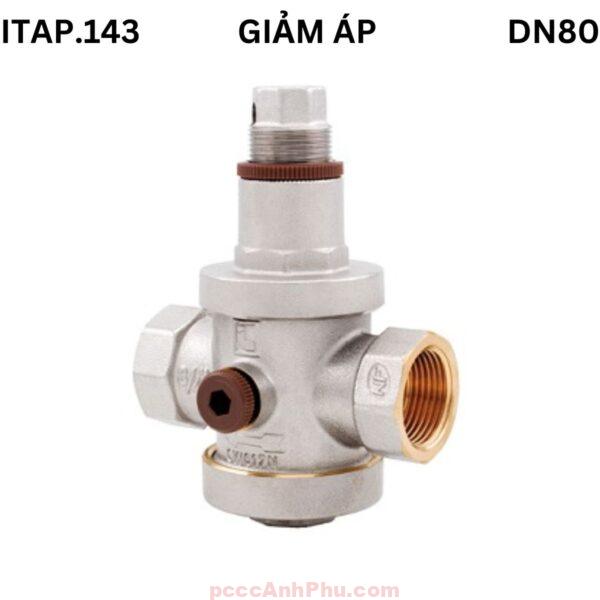

ITAP 143 EUROPRESS DN80 Italy
Van giảm áp ITAP 143 EUROPRESS DN80 là dòng van điều áp cỡ lớn của ITAP – Italy, được thiết kế để kiểm soát áp suất cho hệ thống nước công nghiệp, tòa nhà cao tầng, khu dân cư và hệ thống PCCC. Với khả năng chịu áp đến 25 bar và điều chỉnh dải 1–6 bar, sản phẩm giúp duy trì áp suất ổn định, giảm rủi ro quá áp và bảo vệ toàn bộ đường ống cùng thiết bị đầu cuối.
Thân van được đúc từ đồng thau mạ niken CW617N, ghế van inox AISI 303, lò xo tiêu chuẩn EN 10270-1 DH và màng đàn hồi bằng đồng đảm bảo độ chính xác cao, phản hồi nhanh và tuổi thọ lâu dài. Van hoạt động cơ học hoàn toàn, không dùng điện, dễ lắp đặt và bảo trì. Cấu trúc ren BSP giúp tương thích với hầu hết hệ thống ống hiện có tại Việt Nam.
ITAP 143 EUROPRESS DN80 được sử dụng phổ biến trong các trạm bơm trung tâm, tuyến ống chính cấp nước và hệ thống phân phối nước kỹ thuật. Đây là model đạt chứng nhận CE và WRAS, đáp ứng tiêu chuẩn an toàn và hiệu suất châu Âu.
Xem đầy đủ các sản phẩm: valve giảm áp.
Cấu tạo tổng quan
Van giảm áp ITAP 143 DN80 có cấu trúc cơ khí gồm 16 bộ phận chính, mỗi chi tiết được gia công bằng vật liệu chất lượng cao để đảm bảo độ kín, độ bền và độ ổn định khi làm việc ở áp lực lớn. Dưới đây là cấu tạo chi tiết của sản phẩm:
| STT | Thành phần | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Đồng thau mạ niken CW617N | Chịu áp cao, bảo vệ cụm trong |
| 2 | Ghế van | Inox AISI 303 | Tạo bề mặt kín, chống mài mòn |
| 3 | Nắp dưới | Đồng CW617N | Giữ cụm lò xo và màng đàn hồi |
| 4 | O-ring | EPDM | Đảm bảo kín khít, chống rò rỉ |
| 5 | Đĩa van | Đồng CW614N | Điều tiết lưu lượng và áp lực |
| 6 | Gioăng phẳng | EPDM | Giảm rung, ngăn rò tại ghế van |
| 7 | Trục | Đồng CW614N | Truyền lực giữa màng và đĩa |
| 8 | O-ring trung gian | EPDM | Ngăn rò dọc trục |
| 9 | O-ring phụ | EPDM | Kín tại nắp điều chỉnh |
| 10 | Màng đàn hồi | Đồng CW617N | Phản hồi áp lực, ổn định đầu ra |
| 11 | Nắp trên | Đồng CW617N | Bảo vệ cụm lò xo |
| 12 | Lò xo | EN 10270-1 DH | Điều chỉnh lực đàn hồi, cân bằng áp suất |
| 13 | Đai ốc | Polymer | Giữ cố định cụm lò xo |
| 14 | Núm chỉnh áp | Đồng CW617N | Điều chỉnh áp đầu ra thủ công |
| 15 | Nắp bảo vệ | Polymer | Bảo vệ cụm chỉnh khỏi bụi và nước |
| 16 | O-ring cuối | EPDM | Giữ kín tại đầu kết nối |
Nguyên lý hoạt động
Van giảm áp ITAP 143 EUROPRESS DN80 vận hành dựa trên nguyên lý cân bằng lực giữa áp suất nước và lực đàn hồi của lò xo. Khi áp đầu vào tăng, lực nước tác động lên màng làm đĩa van hạ xuống, thu hẹp tiết diện dòng chảy, từ đó giảm áp đầu ra. Khi áp đầu vào giảm, lò xo giãn ra, đẩy đĩa van mở rộng để duy trì áp ổn định.
Người vận hành có thể điều chỉnh áp đầu ra bằng cách xoay núm chỉnh phía trên: xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Van tự động giữ áp suất ổn định mà không cần bất kỳ thiết bị điện tử hay cảm biến phụ trợ nào.
Nhờ cấu tạo ghế inox và màng đồng đàn hồi, ITAP 143 DN80 hoạt động êm, không rung, giảm hiện tượng búa nước. Cấu trúc cơ học chính xác giúp duy trì độ kín và ổn định lâu dài khi vận hành trong môi trường áp lực cao.
Ưu – nhược điểm
Ưu điểm: ITAP 143 DN80 có độ bền cao, chịu áp lớn, vận hành ổn định và phản hồi nhanh. Thân đồng mạ niken chống oxy hóa, ghế inox chống mài mòn, gioăng EPDM chịu nhiệt tốt. Van không cần điện, lắp đặt dễ dàng, chi phí bảo trì thấp. Đạt chứng nhận CE và WRAS đảm bảo chất lượng quốc tế.
Thiết kế cơ học đơn giản, độ kín tuyệt đối, khả năng duy trì áp suất ổn định giúp bảo vệ thiết bị và đường ống. Sản phẩm hoạt động tốt với cả nước nóng và lạnh, thích hợp cho hệ thống PCCC, cấp nước kỹ thuật và công nghiệp nhẹ.
Nhược điểm: Van điều chỉnh thủ công, không có chức năng tự động. Không phù hợp cho khí nén, dầu hoặc dung môi ăn mòn. Khi áp đầu vào vượt 25 bar, cần lắp thêm van an toàn. Trong môi trường nước bẩn, nên kết hợp với bộ lọc Y để tránh kẹt ghế van.
Ứng dụng tiêu biểu
Van giảm áp ITAP 143 EUROPRESS DN80 được dùng trong hệ thống cấp nước trung tâm, khu công nghiệp, nhà máy xử lý nước, khu dân cư và tòa nhà cao tầng. Van đảm bảo áp suất ổn định cho tuyến ống chính, giúp giảm tải cho thiết bị như đồng hồ nước, bộ lọc, máy bơm hay đầu phun.
Trong hệ thống PCCC, ITAP 143 DN80 giúp hạ áp và duy trì áp lực ổn định cho sprinkler, họng nước và van góc cứu hỏa. Ngoài ra, van còn được ứng dụng trong trạm bơm, hệ thống tưới tiêu công nghiệp và cấp nước kỹ thuật nơi áp đầu vào dao động mạnh.
Nhờ khả năng làm việc êm, độ bền cơ học cao và phản hồi nhanh, ITAP 143 DN80 được xem là lựa chọn hàng đầu cho các hệ thống cần kiểm soát áp lực lớn, an toàn và hiệu quả lâu dài.
Hướng dẫn lắp đặt và vận hành
Bước 1: Chọn vị trí lắp tại đoạn ống thẳng, tránh gần co, cút hoặc bơm. Hướng mũi tên trên thân van phải trùng với chiều dòng chảy. Làm sạch đầu ống và ren trước khi lắp.
Bước 2: Quấn băng tan PTFE quanh ren, lắp van bằng tay trước, sau đó dùng mỏ siết nhẹ. Không siết quá mạnh để tránh nứt ren đồng. Sau khi lắp, mở nhẹ nước để kiểm tra rò rỉ.
Bước 3: Điều chỉnh áp suất đầu ra bằng cách xoay núm chỉnh trên đỉnh van. Xoay thuận chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Quan sát áp thực tế bằng đồng hồ đo áp tại cổng phụ.
Bước 4: Sau khi cài đặt, siết chặt nắp bảo vệ để cố định. Vận hành thử hệ thống vài phút, đảm bảo không rò rỉ và áp đầu ra ổn định.
Bước 5: Kiểm tra, bảo trì định kỳ 3–6 tháng. Làm sạch nắp dưới, thay gioăng EPDM khi phát hiện hư hại. Không dùng van cho dung môi hóa chất hoặc nước nhiễm dầu. Nếu lắp ngoài trời, nên che chắn để bảo vệ khỏi mưa nắng trực tiếp.
