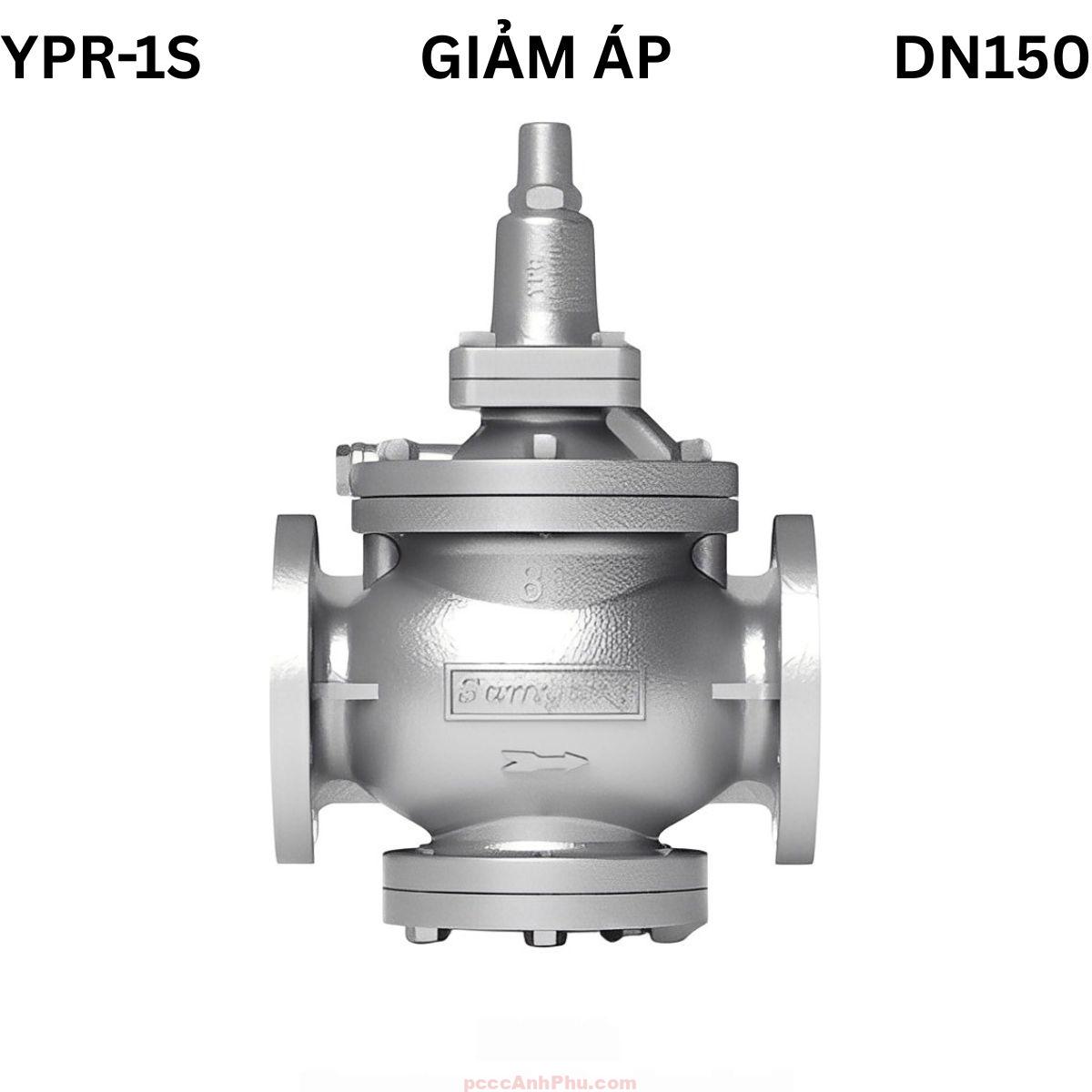

Van giảm áp Samyang YPR-1S DN150

Giới thiệu sản phẩm

Van giảm áp hơi Samyang YPR-1S DN150 là dòng van điều áp công nghiệp cỡ lớn, sử dụng cơ chế pilot-type tiên tiến để điều chỉnh áp suất hơi trong các hệ thống hơi trung tâm. Van đảm bảo áp suất đầu ra ổn định trong khoảng 0.03 – 0.5 MPa, chịu áp đầu vào tới 1.0 MPa và hoạt động bền bỉ ở nhiệt độ 220 °C. Cấu trúc điều khiển gián tiếp với pilot phản ứng nhanh giúp duy trì áp suất ổn định và bảo vệ thiết bị hạ lưu khỏi quá áp.

Thân van được đúc từ gang GC200 chịu nhiệt cao, ghế và đĩa van bằng hợp kim đồng CAC406 phủ inox STS chống ăn mòn và mài mòn hiệu quả. Với kích thước DN150, model này phù hợp cho tuyến hơi chính, cụm phân phối hơi công suất lớn hoặc bộ trao đổi nhiệt trung tâm. Kết nối mặt bích KS 10K RF bảo đảm độ kín tuyệt đối, dễ lắp đặt và bảo trì.

Xem đầy đủ các sản phẩm: valve điều áp

Cấu tạo tổng quan

Samyang YPR-1S DN150 gồm thân van, cụm pilot điều khiển, màng phản hồi áp suất, lò xo đặt áp, ghế và đĩa van, cùng vòng đệm kín graphite chịu nhiệt. Tất cả chi tiết được chế tạo đồng bộ, giúp van đạt độ kín cao, phản ứng nhanh với biến thiên áp và duy trì áp suất đầu ra ổn định ngay cả khi lưu lượng thay đổi lớn.

Bộ phận	Vật liệu	Chức năng
Thân van (Body)	Gang GC200	Chịu áp và bảo vệ cụm pilot cùng phần điều khiển bên trong.
Đĩa & Ghế van	CAC406 / Inox STS	Tạo bề mặt kín, điều tiết lưu lượng hơi và ngăn rò rỉ.
Màng điều áp	Thép không gỉ STS	Phản hồi biến thiên áp suất, điều khiển pilot đóng mở chính xác.
Lò xo đặt áp	Thép đàn hồi	Tạo cân bằng lực giữa áp suất và pilot, duy trì áp ra ổn định.
Cụm pilot	Đồng thau / Inox	Điều khiển van chính dựa trên tín hiệu phản hồi áp suất.
Vòng đệm kín	Graphite chịu nhiệt	Đảm bảo độ kín tuyệt đối khi nhiệt độ cao.

Nguyên lý hoạt động

Van hoạt động theo cơ chế điều áp gián tiếp: hơi cao áp đi qua cụm pilot, tác động lên màng điều chỉnh kết hợp lò xo đặt áp. Khi áp suất đầu ra tăng vượt giá trị cài đặt, màng nâng lên khiến pilot đóng, làm giảm lưu lượng hơi; khi áp ra giảm, pilot mở ra để bù hơi. Quá trình diễn ra tự động, giúp van giữ áp suất ổn định, không cần nguồn năng lượng phụ và giảm đáng kể hiện tượng dao động áp.

SƠ ĐỒ NGUYÊN LÝ VAN GIẢM ÁP HƠI SAMYANG YPR-1S DN150
 ┌──────────────────────────────────────────────┐
 │              HƠI ÁP CAO (INLET)             │
 │                    │                        │
 │                    ▼                        │
 │            ┌──────────────┐                 │
 │            │   CỤM PILOT  │◄──────┐         │
 │            └──────┬───────┘       │         │
 │                   │               │         │
 │            MÀNG ĐIỀU CHỈNH         │         │
 │                   │               │         │
 │            GHẾ VAN CHÍNH           │         │
 │                   │               │         │
 │              HƠI RA (OUTLET)──────┘         │
 │                                              │
 │   ▲ Phản hồi áp suất ra                    │
 │   │                                          │
 │  Lò xo đặt áp                                │
 └──────────────────────────────────────────────┘

Nhờ thiết kế pilot nhạy và màng điều áp thép không gỉ, YPR-1S DN150 duy trì áp suất đầu ra ổn định, giảm sốc áp, hạn chế tổn thất năng lượng và đảm bảo an toàn cho hệ thống hơi công nghiệp. Cấu trúc cơ học kín cho phép vận hành liên tục, bền bỉ và dễ bảo trì.

Ưu điểm nổi bật

Điều áp ổn định: Cơ chế pilot phản ứng nhanh, giữ áp suất ra chính xác.

Bền bỉ lâu dài: Thân gang chịu nhiệt và màng STS đảm bảo tuổi thọ cao.

Kín khít tuyệt đối: Ghế van inox CAC406 đạt chuẩn rò rỉ ≈ 0 %.

Thiết kế chắc chắn: Cấu trúc công nghiệp tối ưu cho vận hành liên tục.

Hoạt động cơ học: Không cần nguồn phụ, tự điều chỉnh hoàn toàn.

Hiệu suất cao: Giảm dao động áp, tăng ổn định cho toàn bộ hệ thống hơi.

Ứng dụng tiêu biểu

YPR-1S DN150 được ứng dụng trong các hệ thống hơi trung tâm, nồi hơi công nghiệp, trạm điều áp khu vực và bộ trao đổi nhiệt quy mô lớn. Van giúp duy trì áp suất ổn định cho các thiết bị sấy, gia nhiệt hoặc nồi hấp, đảm bảo hiệu quả truyền nhiệt tối ưu và hạn chế tổn thất năng lượng.

Bên cạnh đó, Samyang YPR-1S DN150 còn được sử dụng trong dây chuyền hơi của các nhà máy hóa chất, thực phẩm và dệt may, nơi yêu cầu điều áp chính xác và lưu lượng lớn. Với thiết kế bền chắc, khả năng phản hồi nhanh và độ kín cao, van trở thành giải pháp tin cậy cho vận hành an toàn và tiết kiệm năng lượng lâu dài.

Hướng dẫn lắp đặt và vận hành

Bước 1: Lắp van theo chiều dòng hơi được chỉ trên thân.

Bước 2: Đặt bộ lọc hơi ≥ 80 mesh trước van để ngăn bụi và cặn.

Bước 3: Lắp bẫy hơi tại đầu vào để loại nước ngưng, tránh hư pilot.

Bước 4: Siết đều bu-lông mặt bích, kiểm tra độ kín trước khi cấp hơi.

Bước 5: Mở hơi từ từ, điều chỉnh vít pilot đến áp suất mong muốn.

Bước 6: Bảo dưỡng định kỳ 6 tháng/lần, vệ sinh pilot và kiểm tra màng điều áp.

Thực hiện đúng quy trình giúp van giảm áp Samyang YPR-1S DN150 vận hành ổn định, duy trì áp suất chính xác và đảm bảo độ bền tối đa cho toàn hệ thống hơi công nghiệp quy mô lớn.
