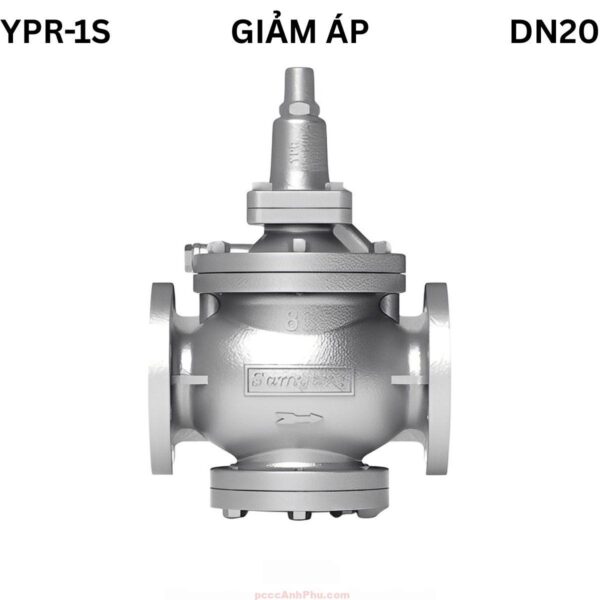

Van giảm áp Samyang YPR-1S DN20

Giới thiệu sản phẩm

Van giảm áp hơi Samyang YPR-1S DN20 là dòng van điều áp kiểu pilot chuyên dụng cho hệ thống hơi bão hòa áp trung bình, giúp kiểm soát áp suất ổn định và bảo vệ thiết bị hạ lưu. Với dải điều chỉnh áp ra 0.03-0.5 MPa và áp vào tối đa 1.0 MPa, van vận hành ổn định trong môi trường nhiệt độ tới 220 °C, phù hợp cho hầu hết hệ thống hơi công nghiệp. Cấu trúc pilot-diaphragm phản hồi nhanh, đảm bảo áp suất đầu ra không bị dao động khi tải thay đổi.

Thân van được chế tạo bằng gang GC200, ghế và đĩa van bằng hợp kim đồng CAC406 phủ inox giúp chống mài mòn, hạn chế rò rỉ và tăng tuổi thọ vận hành. Kích thước DN20 thường được ứng dụng tại các nhánh hơi nhỏ, bộ trao đổi nhiệt, thiết bị sấy và cụm gia nhiệt. Kết nối mặt bích KS 10K RF cho phép lắp đặt chắc chắn và bảo trì dễ dàng.

Xem đầy đủ các sản phẩm: van giam áp.

Cấu tạo tổng quan

Samyang YPR-1S DN20 gồm thân van, cụm pilot, màng điều áp, ghế và đĩa điều tiết, lò xo đặt áp cùng các vòng đệm kín chịu nhiệt. Toàn bộ chi tiết được thiết kế đồng bộ giúp giảm ma sát, phản hồi nhanh và duy trì áp suất ổn định. Cấu trúc cơ học đơn giản nhưng bền vững cho phép tháo lắp, kiểm tra hoặc bảo dưỡng dễ dàng mà không cần ngắt toàn hệ thống.

Bộ phận	Vật liệu	Chức năng
Thân van (Body)	Gang GC200	Chịu áp suất hơi và bảo vệ cụm điều áp bên trong.
Đĩa & Ghế van	CAC406 / Inox STS	Tạo mặt kín, duy trì áp suất ổn định và hạn chế rò rỉ.
Màng điều áp	Thép không gỉ STS	Phản hồi nhanh với thay đổi áp suất để điều chỉnh pilot.
Lò xo đặt áp	Thép đàn hồi	Tạo lực cân bằng với áp ra, xác lập mức áp cài đặt.
Cụm pilot	Đồng thau / Inox	Điều khiển đóng mở chính xác theo tín hiệu áp suất.
Vòng đệm kín	Graphite chịu nhiệt	Ngăn rò rỉ, đảm bảo độ kín tuyệt đối khi nhiệt độ cao.

Nguyên lý hoạt động

Van vận hành theo cơ chế điều áp gián tiếp bằng pilot. Khi hơi cao áp đi qua pilot, áp suất tác động lên màng điều chỉnh và lò xo đặt áp. Nếu áp suất đầu ra vượt giá trị cài đặt, màng nâng lên làm đóng pilot, giảm dòng hơi vào thân van; khi áp ra giảm, pilot mở ra để tăng lưu lượng. Chu trình diễn ra liên tục giúp duy trì áp suất đầu ra luôn ổn định, không phụ thuộc biến thiên tải.

SƠ ĐỒ NGUYÊN LÝ VAN GIẢM ÁP HƠI SAMYANG YPR-1S DN20
 ┌──────────────────────────────────────────┐
 │             HƠI ÁP CAO (INLET)          │
 │                   │                     │
 │                   ▼                     │
 │           ┌───────────────┐             │
 │           │  CỤM PILOT    │◄─────┐      │
 │           └─────┬─────────┘      │      │
 │                 │                │      │
 │           MÀNG ĐIỀU CHỈNH        │      │
 │                 │                │      │
 │           GHẾ VAN CHÍNH          │      │
 │                 │                │      │
 │             HƠI RA (OUTLET)──────┘      │
 │                                          │
 │   ▲ Phản hồi áp suất ra                 │
 │   │                                      │
 │  Lò xo đặt áp                            │
 └──────────────────────────────────────────┘

Hệ thống cơ học khép kín cho phép YPR-1S DN20 hoạt động tự động, ổn định và chính xác. Nhờ điều tiết lưu lượng bằng pilot và màng phản hồi, van giảm thiểu dao động áp, tăng hiệu quả truyền hơi và bảo vệ thiết bị hạ lưu khỏi hiện tượng sốc áp.

Ưu điểm nổi bật

Điều áp chính xác: Hệ pilot phản ứng nhanh, giữ áp suất ra ổn định dù tải thay đổi.

Kín khít tuyệt đối: Ghế van inox và đĩa CAC406 giảm rò rỉ tối đa.

Chịu nhiệt cao: Vật liệu STS vận hành ổn định ở 220 °C mà không biến dạng.

Thiết kế bền gọn: Lắp đặt dễ, phù hợp đường ống hơi nhánh hoặc thiết bị trao đổi nhiệt.

Không cần nguồn phụ: Cơ chế hoạt động thuần cơ học, độ tin cậy cao.

Dễ bảo trì: Thiết kế mô-đun, tháo lắp và vệ sinh nhanh chóng.

Ứng dụng tiêu biểu

YPR-1S DN20 là lựa chọn lý tưởng cho các hệ thống hơi công nghiệp trung áp, đặc biệt trong các nhà máy dệt, thực phẩm, dược phẩm và chế biến gỗ. Van được lắp tại các nhánh phân phối hơi, bộ trao đổi nhiệt hoặc thiết bị gia nhiệt, nơi yêu cầu áp suất ổn định để đảm bảo hiệu suất truyền nhiệt cao và giảm tiêu hao năng lượng.

Bên cạnh đó, van còn được sử dụng cho hệ thống sấy, cung cấp hơi khu vực và đường hơi phụ trợ trong nhà máy. Nhờ khả năng phản hồi nhanh và độ bền cơ học cao, Samyang YPR-1S DN20 giúp hệ thống vận hành ổn định, duy trì áp suất đồng đều, kéo dài tuổi thọ thiết bị và giảm đáng kể chi phí bảo trì vận hành.

Hướng dẫn lắp đặt và vận hành

Bước 1: Xác định chiều dòng hơi theo mũi tên trên thân van và đặt đúng hướng.

Bước 2: Gắn bộ lọc (≥ 80 mesh) trước van để loại bỏ tạp chất và bụi hơi.

Bước 3: Bố trí bẫy hơi gần đầu vào để loại nước ngưng và bảo vệ pilot.

Bước 4: Siết đều bu-lông mặt bích và kiểm tra độ kín trước khi vận hành.

Bước 5: Mở nguồn hơi từ từ, điều chỉnh vít pilot đến mức áp mong muốn.

Bước 6: Bảo dưỡng định kỳ 6 tháng/lần, vệ sinh pilot và kiểm tra màng điều áp.

Tuân thủ đúng quy trình giúp van giảm áp Samyang YPR-1S DN20 vận hành an toàn, duy trì áp suất ổn định và đạt tuổi thọ tối đa trong hệ thống hơi công nghiệp.
