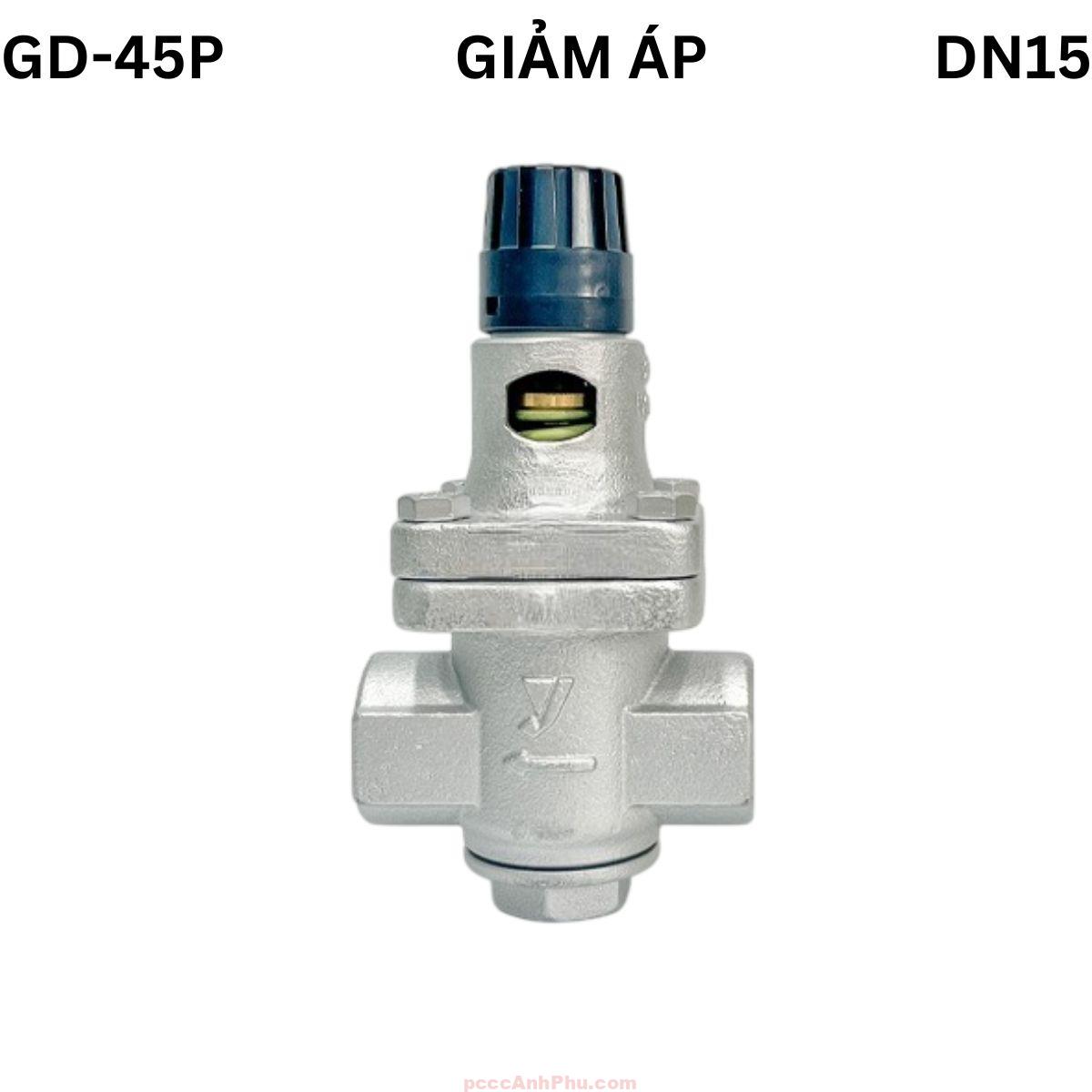

Van giảm áp Yoshitake GD-45P DN15
Van giảm áp Yoshitake GD-45P DN15 là thiết bị điều áp hơi trực tiếp (Direct Acting Type) chất lượng cao do Yoshitake Nhật Bản sản xuất, chuyên dùng cho các hệ thống hơi bão hòa, nồi hấp, buồng sấy và đường ống áp lực nhỏ. Với kết cấu nhỏ gọn, độ nhạy cao và khả năng vận hành hoàn toàn cơ học, GD-45P DN15 là lựa chọn lý tưởng cho các ứng dụng hơi có không gian lắp đặt hạn chế nhưng yêu cầu độ chính xác điều áp cao.
Van được chế tạo từ gang dẻo FCD kết hợp inox SUS304 cho phần đĩa và đế van, bellows bằng đồng phosphor và tay chỉnh áp PPS resin chịu nhiệt. Thiết kế lưới lọc 60 mesh tích hợp ngay trong thân giúp ngăn tạp chất, tăng tuổi thọ cho màng và đĩa van. Van chịu được áp suất đầu vào tối đa 2.0 MPa, áp suất đầu ra tùy chỉnh từ 0.02 – 1.0 MPa, nhiệt độ làm việc lên tới 220°C. Đây là dòng van điều áp hơi trực tiếp có hiệu suất và độ ổn định hàng đầu trong phân khúc.
Xem đầy đủ các sản phẩm: van giảm áp
Cấu tạo tổng quan
Yoshitake GD-45P DN15 có kết cấu đơn giản nhưng hoạt động chính xác nhờ cơ chế bellows kiểu cảm biến áp ngoài (external pressure type). Thân van nhỏ gọn, dễ bảo trì, các chi tiết gia công chính xác đảm bảo độ kín và độ ổn định cao trong suốt quá trình vận hành. Bộ tay chỉnh được làm từ PPS resin chịu nhiệt cho phép điều chỉnh áp suất dễ dàng mà không cần dụng cụ.
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van (Body) | Gang dẻo FCD | Chịu áp suất đầu vào, bảo vệ cơ cấu điều khiển bên trong. |
| Đĩa van (Valve disc) | Inox SUS304 | Đóng mở điều tiết hơi, chống ăn mòn, duy trì độ kín tuyệt đối. |
| Đế van (Valve seat) | Inox SUS304 | Chịu nhiệt, bảo đảm độ bền và độ kín giữa đĩa và thân. |
| Màng bellows | Đồng phosphor | Phản ứng áp suất hơi, truyền lực điều chỉnh đến cụm đĩa. |
| Lò xo điều chỉnh (Spring) | Thép hợp kim | Tạo lực cân bằng, giúp duy trì áp suất đầu ra ổn định. |
| Tay chỉnh áp (Handle) | PPS resin | Điều chỉnh áp suất đầu ra bằng tay mà không cần dụng cụ. |
| Lưới lọc (Built-in strainer) | Inox 60 mesh | Lọc bụi, ngăn tạp chất xâm nhập làm mòn đĩa van. |
| Đường vào/ra (Connection) | Ren trong JIS Rc | Kết nối nhanh, tương thích với hệ thống ống hơi chuẩn JIS. |
Nguyên lý hoạt động
Van giảm áp GD-45P DN15 hoạt động theo nguyên lý cân bằng lực giữa áp suất hơi đầu ra và lò xo đàn hồi. Khi áp suất ra thấp hơn giá trị cài đặt, lò xo đẩy bellows xuống, đĩa van mở cho hơi đi qua. Khi áp suất đạt đến giá trị đặt, áp lực hơi tác động lên bellows đẩy lên, khiến đĩa van khép lại, giảm lưu lượng. Quá trình này diễn ra liên tục giúp áp suất đầu ra luôn ổn định dù áp đầu vào thay đổi.
Cơ chế cảm biến áp suất ngoài giúp phản ứng nhanh, giảm độ trễ, đảm bảo điều áp mượt mà và không rung. Cấu trúc bellows kín ngăn hơi lọt ra ngoài, bảo vệ các chi tiết cơ khí bên trong khỏi ăn mòn và nhiệt độ cao. Nhờ vậy, van vận hành êm, chính xác, không gây tiếng ồn và có tuổi thọ dài.
Ưu điểm nổi bật
Yoshitake GD-45P DN15 có trọng lượng chỉ 3.2 kg, dễ lắp đặt trên đường ống nhỏ hoặc trong tủ hơi. Lưới lọc tích hợp ngay trong thân giúp giảm rủi ro kẹt cặn, không cần thêm thiết bị lọc phụ. Tay chỉnh PPS resin chịu nhiệt giúp người vận hành dễ dàng thay đổi áp suất mà không cần tháo nắp hay dụng cụ chuyên dụng.
Thân gang dẻo bền, chịu áp 2.0 MPa và nhiệt độ 220°C, kết hợp đĩa – đế inox SUS304 chống ăn mòn, giúp van vận hành ổn định trong môi trường khắc nghiệt. Cấu trúc đơn giản, ít chi tiết chuyển động giúp bảo trì nhanh, chi phí thấp, hiệu suất cao và độ bền cơ học vượt trội.
Ứng dụng tiêu biểu
Van GD-45P DN15 được ứng dụng trong nhiều lĩnh vực cần điều áp hơi nhỏ và chính xác. Trong nhà máy thực phẩm, van điều áp hơi cho nồi hấp, máy sấy và thiết bị tiệt trùng. Trong ngành dệt nhuộm, van giữ áp suất ổn định cho máy nhuộm, giúp sản phẩm đều màu và tiết kiệm năng lượng. Trong ngành hóa chất, GD-45P duy trì áp suất ổn định cho các bộ trao đổi nhiệt, bể gia nhiệt hoặc hệ thống sấy hóa chất.
Van cũng được sử dụng trong hệ thống HVAC, phòng thí nghiệm, dây chuyền sản xuất điện tử, và các thiết bị nhỏ yêu cầu hơi ổn định. Nhờ kích thước nhỏ, lắp ren tiện lợi, GD-45P DN15 dễ tích hợp vào các cụm thiết bị gia nhiệt hoặc hệ thống hơi phân tán trong khu công nghiệp.
Hướng dẫn lắp đặt và vận hành
Bước 1: Chuẩn bị hệ thống. Vệ sinh đường ống kỹ, loại bỏ tạp chất và nước ngưng. Kiểm tra hướng mũi tên trên thân van để lắp đúng chiều dòng hơi từ áp cao sang áp thấp. Việc lắp ngược sẽ làm van hoạt động sai và dễ rung áp.
Bước 2: Lựa chọn vị trí lắp đặt. Nên lắp van tại đoạn ống thẳng, tránh gần co hoặc cút gấp. Lắp theo phương thẳng đứng, tay chỉnh hướng lên trên để thao tác thuận tiện. Đảm bảo khu vực xung quanh đủ khoảng trống để điều chỉnh và bảo dưỡng.
Bước 3: Lắp bộ lọc hơi. Dù GD-45P có lưới lọc tích hợp, vẫn nên gắn thêm bộ lọc hơi (strainer) ở phía trước để loại bỏ cặn lớn. Nếu đường hơi có nước ngưng, cần lắp bẫy hơi (steam trap) ở vị trí thấp nhất để đảm bảo hơi khô và ổn định khi qua van.
Bước 4: Kết nối và điều chỉnh áp suất. Kết nối van bằng ren trong JIS Rc ½”. Sau khi lắp xong, mở nhẹ nguồn hơi để xả khí. Dùng tay xoay núm chỉnh trên đỉnh van: xoay theo chiều kim đồng hồ để tăng áp, xoay ngược để giảm áp. Điều chỉnh từ từ cho đến khi đạt áp suất mong muốn.
Bước 5: Kiểm tra vận hành. Theo dõi đồng hồ áp suất đầu ra, đảm bảo áp ổn định, không dao động mạnh. Nếu có tiếng rung hoặc gõ, kiểm tra lại bộ lọc và độ khô của hơi. Khi van hoạt động ổn định, ghi lại áp suất đầu ra làm thông số chuẩn cho hệ thống.
Bước 6: Bảo dưỡng định kỳ. Kiểm tra định kỳ sáu tháng một lần. Vệ sinh lưới lọc, bellows và lò xo. Thay gioăng nếu có dấu hiệu lão hóa hoặc rò rỉ. Khi hệ thống ngừng hoạt động dài ngày, xả áp toàn bộ và che chắn tránh ẩm. Thực hiện đúng quy trình giúp Yoshitake GD-45P DN15 vận hành ổn định, duy trì độ chính xác và tuổi thọ vượt 10 năm.
