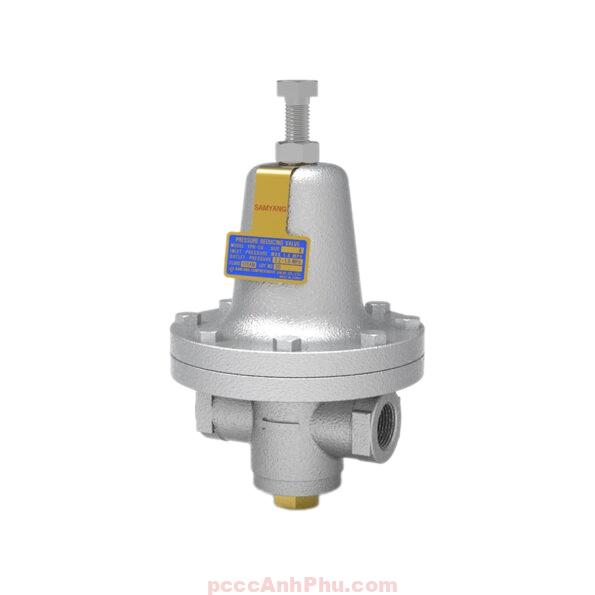

Giới thiệu van giảm áp Samyang YPR-50 DN15
Van giảm áp Samyang YPR-50 DN15 là dòng valve điều áp hơi trực tiếp chuyên dùng cho hệ thống hơi bão hòa áp cao, giúp ổn định áp suất đầu ra trong các dây chuyền sản xuất. Thiết kế nhỏ gọn, phản ứng nhanh và độ kín cao khiến sản phẩm trở thành lựa chọn tin cậy cho các nhà máy cần kiểm soát áp suất chính xác. Van được sản xuất tại Hàn Quốc bởi thương hiệu Samyang nổi tiếng, đạt tiêu chuẩn kiểm định an toàn quốc tế.
Nhờ cấu trúc điều khiển bằng màng và lò xo, YPR-50 DN15 có khả năng đáp ứng tức thời với biến động áp lực, giúp duy trì hệ thống hơi hoạt động êm, giảm tiêu hao năng lượng và tránh hiện tượng búa nước. Van chịu được áp suất đầu vào đến 1.0 MPa, nhiệt độ hơi tối đa 220 °C và dải điều chỉnh áp đầu ra linh hoạt từ 0.02 – 0.1 MPa.
Xem đầy đủ các sản phẩm: van giảm áp.
Cấu tạo tổng quan
Van giảm áp Samyang YPR-50 DN15 được thiết kế từ các vật liệu bền nhiệt và chịu áp cao, đảm bảo tuổi thọ lâu dài và vận hành ổn định trong môi trường hơi nước. Cấu trúc bên trong gồm các bộ phận chính như bảng dưới đây.
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van (Body) | Gang GC200 | Vỏ chịu áp lực chính, liên kết trực tiếp với đường ống hơi. |
| Nắp van (Cover) | GC200 | Bảo vệ cụm lò xo và màng điều khiển, hạn chế ảnh hưởng của nhiệt độ cao. |
| Đĩa & đế (Disc, Seat) | Thép không gỉ STS | Đóng mở chính xác, chịu mài mòn và ngăn rò rỉ hơi. |
| Màng (Diaphragm) | STS | Truyền áp lực nhanh, duy trì ổn định áp đầu ra. |
| Lò xo điều chỉnh (Spring) | Thép tôi nhiệt | Xác lập áp suất đầu ra theo mong muốn. |
| Cửa vào/ra (Inlet/Outlet) | Ren KS PT | Dễ lắp đặt trong các hệ thống hơi cỡ nhỏ. |
Nguyên lý hoạt động
Van hoạt động theo cơ chế điều khiển trực tiếp bằng màng và lò xo. Khi áp đầu ra thấp hơn mức đặt, lực lò xo đẩy đĩa van mở ra để hơi đi qua. Khi áp đạt đến giá trị cài đặt, áp suất hơi tác động lên màng đẩy đĩa van hạ xuống, thu hẹp tiết diện dòng chảy và ổn định áp suất đầu ra.
Chu trình đóng mở này diễn ra liên tục, giúp duy trì áp suất ổn định trong dải cho phép. Van được thiết kế để tránh dao động, không tạo tiếng ồn hay rung mạnh, đảm bảo độ bền cho cả hệ thống đường ống. Để tăng tuổi thọ, Samyang khuyến nghị lắp thêm bộ tách nước và bộ lọc Y-strainer phía trước van nhằm loại bỏ nước ngưng và cặn bẩn.
Ưu điểm nổi bật
1. Ổn định áp suất tuyệt vời: Giữ áp đầu ra gần như không đổi khi áp đầu vào dao động tới 1 MPa.
2. Cấu trúc bền bỉ: Thân gang chịu nhiệt, đĩa và màng bằng inox chống ăn mòn, sử dụng lâu dài không biến dạng.
3. Phản ứng nhanh: Màng mỏng truyền động trực tiếp, giảm độ trễ và tăng độ nhạy so với loại gián tiếp.
4. Thiết kế nhỏ gọn: Chiều dài chỉ 110 mm, trọng lượng 4.5 kg, dễ lắp ở không gian hạn chế.
5. Độ kín cao: Tỷ lệ rò rỉ chỉ 0.01 %, tiết kiệm năng lượng và đảm bảo an toàn cho thiết bị sử dụng hơi.
Ứng dụng tiêu biểu
Ngành dệt may: Van giảm áp Samyang YPR-50 DN15 được sử dụng cho bàn là hơi, nồi sấy và máy hấp vải. Van giúp duy trì áp suất hơi ổn định, tránh dao động nhiệt, đảm bảo vải không bị cháy sợi. Đây là lựa chọn phổ biến tại các xưởng may quy mô vừa nhờ khả năng điều áp nhạy và dễ vận hành.
Ngành thực phẩm và đồ uống: Trong nhà máy sản xuất nước giải khát, sữa hoặc chế biến đồ hộp, hơi nước được dùng để gia nhiệt nồi nấu và tiệt trùng bao bì. Van Samyang DN15 đảm nhiệm nhiệm vụ giữ áp ổn định cho từng công đoạn, giúp giảm tiêu hao nhiên liệu và tránh quá nhiệt. Cấu trúc inox chống ăn mòn đảm bảo vệ sinh đạt chuẩn an toàn thực phẩm.
Ngành dược phẩm và y tế: YPR-50 DN15 thường được lắp tại thiết bị hấp tiệt trùng cỡ nhỏ, nơi yêu cầu áp suất chính xác và phản ứng nhanh. Van điều áp giúp duy trì áp suất 0.1 MPa ổn định, bảo đảm quy trình tiệt khuẩn an toàn, tránh hỏng lọ thủy tinh và dụng cụ y tế.
Hệ thống hơi công nghiệp & PCCC: Trong các hệ thống phân phối hơi trung tâm, DN15 được dùng tại tuyến nhánh hoặc bộ gia nhiệt cục bộ. Van còn xuất hiện trong cụm giảm áp bảo vệ đường ống và van giảm áp pccc giúp cân bằng áp suất cho thiết bị cứu hỏa hơi nóng. Tính ổn định cao của YPR-50 giúp toàn bộ hệ thống hoạt động bền bỉ và an toàn.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị hệ thống: Làm sạch đường ống, loại bỏ rỉ sét và cặn. Lắp bộ lọc Y-strainer 80 mesh và tách nước phía trước van để tránh tạp chất làm hư đĩa.
Bước 2 – Định vị van: Đặt theo phương thẳng đứng, hướng mũi tên trên thân trùng với chiều dòng hơi. Giữ khoảng cách đủ dài giữa van và thiết bị sau van để giảm rung.
Bước 3 – Kết nối: Dùng ren KS PT chuẩn, siết đều tay. Không siết quá chặt tránh nứt thân. Kiểm tra rò rỉ bằng khí nén hoặc dung dịch xà phòng trước khi cấp hơi.
Bước 4 – Cài đặt áp suất: Khi hệ thống đang hoạt động, vặn vít điều chỉnh theo chiều kim đồng hồ để tăng áp đầu ra, ngược lại để giảm. Theo dõi đồng hồ đo áp ở đầu ra để đạt giá trị mong muốn.
Bước 5 – Vận hành thử: Giữ hệ thống ổn định 15 phút, quan sát độ dao động. Nếu áp biến thiên quá ±5 %, cần kiểm tra lại màng và lò xo.
Bước 6 – Bảo trì định kỳ: Sau mỗi 6 tháng, tháo kiểm tra đĩa và màng, làm sạch bằng nước trung tính, thay vòng đệm nếu có dấu hiệu rò. Không sử dụng hóa chất ăn mòn để vệ sinh.
Thực hiện đúng hướng dẫn lắp đặt và bảo dưỡng, van giảm áp Samyang YPR-50 DN15 có thể hoạt động ổn định trên 5 năm mà không cần thay bộ phận chính. Đây là giải pháp hoàn hảo cho hệ thống hơi công nghiệp nhỏ cần độ chính xác cao, tuổi thọ lớn và an toàn vận hành tối ưu.
