Van giảm áp Venn RP-6B DN200

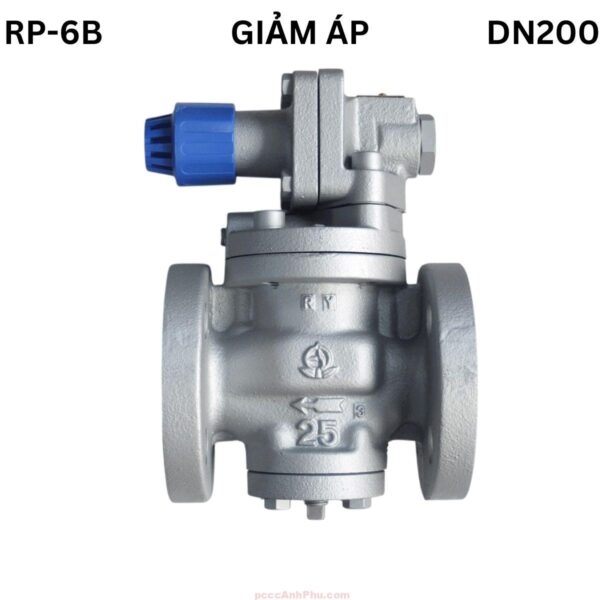

Van giảm áp hơi VENN RP-6B DN200

Van giảm áp hơi VENN RP-6B DN200 là model có kích thước lớn nhất trong dòng van điều áp pilot cơ học của VENN – Nhật Bản, được thiết kế chuyên biệt cho hệ thống hơi công nghiệp có lưu lượng cực lớn và yêu cầu điều áp chính xác. Với kích thước danh nghĩa DN200 (8”), RP-6B DN200 đảm nhiệm vai trò giảm áp và ổn định áp suất hạ lưu trong các tuyến hơi trung tâm, trạm cấp hơi khu vực và nhà máy sản xuất quy mô lớn.

Van hoạt động hoàn toàn cơ học, không cần điện hoặc khí phụ trợ. Cơ chế pilot điều khiển nhạy bén giúp RP-6B DN200 phản hồi nhanh với biến động tải, đảm bảo hơi ra đều, áp ổn định và tiết kiệm năng lượng tối đa. Thân van gang FC phủ epoxy, piston đồng CAC406 và màng điều áp PTFE + NBR đảm bảo khả năng chịu nhiệt, chịu áp và vận hành bền bỉ trong môi trường hơi bão hòa có nhiệt độ lên đến 184°C. Đây là model chủ lực trong hệ thống hơi trung tâm của nhà máy thực phẩm, dệt nhuộm, hóa chất, cơ khí và HVAC công nghiệp.

Xem đầy đủ các sản phẩm: van giam áp.

Cấu tạo tổng quan

Van giảm áp hơi VENN RP-6B DN200 gồm hai phần chính: thân chính và cụm pilot điều khiển. Thân van được đúc nguyên khối bằng gang FC phủ epoxy chống ăn mòn, bên trong chứa buồng điều khiển, piston và màng điều áp. Piston và xy-lanh bằng đồng CAC406 có độ chính xác cao, đảm bảo truyền động mượt và bền trong điều kiện áp suất lớn. Màng PTFE + NBR có khả năng đàn hồi, chịu nhiệt và chịu nén vượt trội, giúp phản hồi nhanh với chênh áp hạ lưu.

Cụm pilot điều khiển lắp phía trên, đóng vai trò “bộ não” của van. Khi áp suất hạ lưu thay đổi, pilot cảm nhận chênh áp và tự động điều tiết hơi qua buồng điều áp. Tay chỉnh áp cơ học (handwheel) bằng hợp kim nhôm mạ niken cho phép cài đặt mức áp suất ra mong muốn. Toàn bộ cấu trúc đồng trục giữa piston – màng giúp lực phân bố đều, giảm rung, không gây ồn, đảm bảo độ ổn định cao trong vận hành liên tục.

Nguyên lý hoạt động

Van RP-6B DN200 hoạt động theo nguyên tắc điều tiết áp suất bằng pilot cơ học. Khi áp suất hạ lưu thấp hơn giá trị cài đặt, pilot mở, hơi thoát khỏi buồng điều khiển, piston nâng lên, hơi đi qua nhiều hơn. Khi áp suất hạ lưu tăng vượt ngưỡng, pilot đóng, áp trong buồng điều khiển tăng, ép piston xuống, thu hẹp tiết diện dòng hơi. Chu trình này diễn ra liên tục, giữ áp suất ra luôn ổn định trong phạm vi cài đặt.

   +------------------------------------+
   |        Pilot điều khiển áp suất    |
   +---------------|--------------------+
                   |    Đường tín hiệu áp
             +-----▼--------------------+
             |       Piston chính       |
             |--------------------------|
             |       Màng điều áp       |
             |--------------------------|
             |        Cửa ra hơi        |
             +--------------------------+

Nhờ thiết kế đồng trục piston – màng, RP-6B DN200 phản hồi nhanh, không gây rung, không tạo tiếng ồn và loại bỏ hoàn toàn hiện tượng “water hammer”. Cụm pilot kép tăng độ chính xác, đảm bảo hơi ra đều và ổn định ngay cả khi tải thay đổi liên tục.

Ưu điểm nổi bật

Độ ổn định cực cao: Duy trì áp suất ra sai số nhỏ hơn ±0.05 MPa ngay cả khi lưu lượng biến động lớn.

Vật liệu bền nhiệt, chống ăn mòn: Thân gang FC phủ epoxy và piston đồng CAC406 chịu được môi trường hơi nóng ẩm.

Phản hồi tức thì: Cụm pilot nhạy giúp điều chỉnh áp suất ra ổn định trong mọi điều kiện tải.

Hoàn toàn cơ học: Không cần điện hoặc khí phụ, an toàn tuyệt đối trong khu vực nguy cơ cháy nổ.

Dễ bảo trì: Cụm pilot tách rời, vệ sinh và thay thế dễ dàng mà không cần tháo toàn bộ van.

Ứng dụng tiêu biểu

Van giảm áp hơi VENN RP-6B DN200 được ứng dụng trong các hệ thống hơi trung tâm quy mô cực lớn, nơi yêu cầu điều áp ổn định, lưu lượng cao và độ tin cậy tuyệt đối. Đây là model thường thấy trong nhà máy chế biến, khu sưởi công nghiệp, nhà máy hóa chất và trạm hơi khu vực.

Trong ngành thực phẩm và đồ uống: Van được lắp tại tuyến hơi chính của dây chuyền hấp, sấy, tiệt trùng, nấu và đóng gói. RP-6B DN200 duy trì áp suất hơi ổn định, giảm tổn thất nhiệt và đảm bảo chất lượng sản phẩm đồng nhất.

Trong ngành dệt nhuộm: RP-6B DN200 điều áp cho hệ thống sấy và nhuộm liên tục khổ lớn, giúp hơi ra đều, tránh đọng nước ngưng, nâng cao hiệu suất nhiệt và rút ngắn chu kỳ gia nhiệt.

Trong hệ thống lò hơi và trạm cấp hơi trung tâm: Van được lắp tại đầu ra nồi hơi hoặc trước trạm phân phối hơi. Nó giúp giảm áp suất xuống mức an toàn cho các thiết bị hạ lưu, bảo vệ coil sưởi, bộ trao đổi nhiệt và toàn bộ mạng lưới đường ống.

Trong hệ thống HVAC và sưởi công nghiệp: Van điều tiết hơi cho coil sưởi, bộ tản nhiệt hoặc hệ thống sưởi khu vực, đảm bảo nhiệt độ phân bố đều và ổn định, giảm tổn thất năng lượng.

Trong ngành hóa chất và cơ khí chính xác: RP-6B DN200 duy trì áp suất ổn định cho máy ép nhiệt, buồng phản ứng, hệ thống sấy linh kiện và dây chuyền sản xuất tự động, giúp kiểm soát chính xác quy trình gia nhiệt và an toàn tuyệt đối cho thiết bị.

Tổng thể, VENN RP-6B DN200 là dòng van công nghiệp nặng với hiệu suất điều áp xuất sắc, độ bền cao và khả năng vận hành ổn định trong thời gian dài. Đây là lựa chọn hàng đầu cho các hệ thống hơi trung tâm hoặc khu công nghiệp quy mô lớn.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch đường ống, lắp strainer trước van để loại bỏ cặn bẩn. Đặt hướng mũi tên trùng chiều dòng hơi.

Bước 2: Lắp van nằm ngang, giữ khoảng cách tối thiểu 2 m trước thiết bị hạ lưu. Sau van nên lắp bẫy hơi (steam trap) để loại bỏ nước ngưng.

Bước 3: Khi khởi động, mở dần van cấp hơi, xoay tay chỉnh theo chiều kim đồng hồ để tăng áp, ngược lại để giảm áp suất ra.

Bước 4: Theo dõi đồng hồ áp hạ lưu, cố định tay chỉnh khi đạt mức mong muốn. Nếu áp suất dao động, tinh chỉnh nhẹ pilot để ổn định.

Bước 5: Định kỳ 6 tháng/lần kiểm tra màng PTFE, gioăng và cụm pilot. Nếu phát hiện hơi rò hoặc tiếng ồn bất thường, vệ sinh và thay thế linh kiện hao mòn.

Nhờ thiết kế bền chắc, phản hồi nhanh và độ ổn định cao, van giảm áp hơi VENN RP-6B DN200 là lựa chọn hoàn hảo cho hệ thống hơi công nghiệp hiện đại, giúp duy trì áp suất ổn định, tối ưu năng lượng và đảm bảo an toàn tuyệt đối trong mọi điều kiện vận hành.
