Giới thiệu sản phẩm

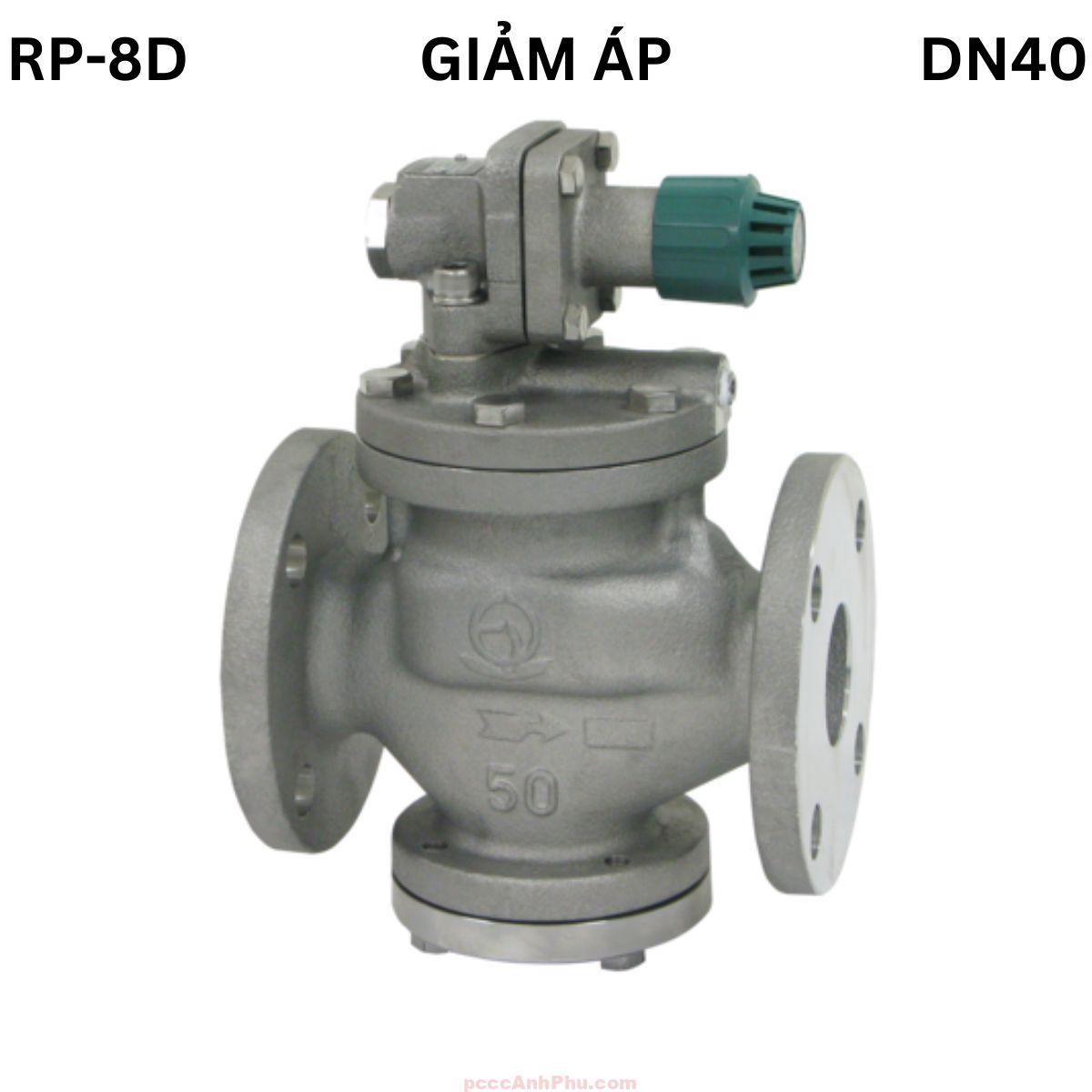

Van giảm áp hơi Venn RP-8D DN40 là dòng valve giảm áp hơi công nghiệp cao cấp của Nhật Bản, được thiết kế theo cơ chế pilot piston nhằm duy trì áp suất ổn định và an toàn trong các hệ thống hơi bão hòa. Sản phẩm phù hợp cho nhà máy dược phẩm, thực phẩm, dệt nhuộm và dây chuyền tiệt trùng, nơi yêu cầu điều áp chính xác và hiệu suất cao. Với độ bền vượt trội, khả năng chống ăn mòn và kiểm soát áp lực nhạy, model DN40 là lựa chọn tin cậy cho các hệ thống hơi trung áp.
Thân van được đúc bằng thép không gỉ SCS, gia công chính xác, chịu nhiệt tới 200°C và áp suất đầu vào tối đa 1.0 MPa. Thiết kế nhỏ gọn, dễ bảo trì, khả năng phản ứng nhanh giúp van vận hành êm, ổn định trong mọi điều kiện. Van có kết nối mặt bích JIS 10K FF tiêu chuẩn Nhật, thích hợp lắp đặt cho hầu hết hệ thống hơi nước tại Việt Nam.
Xem đầy đủ các sản phẩm: van giảm áp
Cấu tạo tổng quan
Van Venn RP-8D DN40 có cấu trúc pittông điều khiển qua buồng pilot giúp kiểm soát áp suất chính xác. Toàn bộ các bộ phận đều được chế tạo từ vật liệu chịu nhiệt và chống ăn mòn, đảm bảo tuổi thọ dài và vận hành ổn định trong môi trường hơi nóng.
| Thành phần | Vật liệu | Chức năng |
| Thân van (Body) | Thép không gỉ SCS | Chịu nhiệt, chịu áp, bảo vệ toàn bộ cơ cấu bên trong |
| Đĩa van (Valve Seat) | Thép SUS chịu nhiệt | Đóng kín tuyệt đối, ngăn rò rỉ hơi |
| Pittông chính (Piston) | Thép không gỉ | Điều tiết dòng hơi, giữ áp suất đầu ra ổn định |
| Buồng pilot (Pilot Chamber) | SUS | Tiếp nhận áp suất phản hồi, điều khiển pittông chính |
| Màng pilot (Diaphragm) | SUS mỏng | Truyền lực áp giữa buồng pilot và pittông |
| Lò xo điều chỉnh (Adjust Spring) | Thép đàn hồi cao | Xác lập mức áp suất ra mong muốn |
| Nắp điều chỉnh (Cap) | Nhôm hoặc SUS | Bảo vệ cụm chỉnh, thuận tiện hiệu chỉnh áp lực |
| Mặt bích kết nối (Flange) | JIS 10K FF | Liên kết kín khít với đường ống hơi |
Thông số kích thước model DN40 theo datasheet VENN Japan:
| Kích thước | L (mm) | G (mm) | H (mm) | Hệ số Cv | Khối lượng (kg) |
| DN40 | 180 | 80 | 188 | 8.5 | 10.8 |
Nguyên lý hoạt động
Van giảm áp Venn RP-8D DN40 hoạt động theo nguyên lý pilot piston – van chính điều áp được điều khiển gián tiếp bởi buồng pilot. Áp suất đầu ra được dẫn về buồng pilot để so sánh với giá trị cài đặt. Khi áp suất đầu ra giảm, pilot mở, hơi điều khiển đẩy pittông mở rộng cửa van chính. Khi áp suất ra tăng, pilot đóng, pittông hạ xuống thu hẹp cửa van. Chu trình diễn ra liên tục giúp áp suất đầu ra luôn ổn định.
+----------------------+
IN (hơi cao áp) --> | VAN CHÍNH | --> OUT (hơi giảm áp)
| ________ |
| | | |
| |PITTÔNG | |
| |________| |
| | |
| +--|--+ |
| | PILOT|----+
| +--|--+
| |
+------+
↑ Áp suất đầu ra phản hồi
↓ Lực lò xo điều chỉnh
Nhờ cơ chế này, Venn RP-8D DN40 có khả năng phản ứng nhanh, giữ áp suất ổn định, không bị rung khi tải thay đổi. Cấu trúc pilot riêng giúp giảm ma sát và tăng tuổi thọ thiết bị, rất thích hợp cho các hệ thống hơi liên tục công suất lớn.
Ưu điểm nổi bật
Van Venn RP-8D DN40 sở hữu nhiều ưu điểm kỹ thuật nổi bật. Cơ chế pilot piston giúp điều áp mượt, không dao động, áp ra ổn định dù lưu lượng thay đổi. Thân bằng inox SCS chịu ăn mòn, chịu nhiệt cao cho tuổi thọ lâu dài. Độ kín cao hạn chế rò rỉ hơi, tiết kiệm nhiên liệu và bảo vệ thiết bị phụ trợ.
Thiết kế gọn, dễ lắp đặt trong không gian hẹp. Cụm pilot độc lập giúp bảo trì dễ dàng mà không phải tháo toàn bộ van. Venn RP-8D DN40 được sử dụng ổn định trong dải áp 0.03–0.8 MPa và nhiệt độ làm việc tới 200°C, đáp ứng tốt cho mọi hệ thống hơi áp lực cao.
Ứng dụng tiêu biểu
1. Nồi hấp và khử trùng y tế
Van RP-8D DN40 được sử dụng trong các buồng tiệt trùng, nồi hấp dụng cụ và phòng khử khuẩn để duy trì áp suất chuẩn, đảm bảo nhiệt độ khử trùng ổn định và an toàn cho thiết bị.
2. Dây chuyền thực phẩm – đồ uống
Trong nhà máy sản xuất thực phẩm, sữa hoặc đồ hộp, van giúp điều áp hơi cho các giai đoạn nấu, hấp, sấy hoặc tiệt trùng bao bì. Áp suất ổn định giúp nhiệt độ đồng đều và chất lượng sản phẩm đạt chuẩn.
3. Ngành dệt – nhuộm
Venn RP-8D DN40 được dùng để giảm áp từ nồi hơi chính xuống mức làm việc của máy sấy và máy nhuộm. Van duy trì áp ổn định, ngăn dao động gây hỏng vải hoặc sai màu nhuộm, giúp tiết kiệm năng lượng.
4. Dược phẩm và phòng sạch
Trong dây chuyền dược phẩm hoặc phòng thí nghiệm, van giảm áp RP-8D DN40 giúp giữ áp suất và nhiệt độ hơi ổn định cho quy trình vô trùng đạt chuẩn GMP và ISO.
5. Hệ thống PCCC hơi nóng
Van được lắp đặt tại các nhánh hơi trong hệ thống PCCC để điều áp, bảo vệ đường ống và thiết bị trước nguy cơ quá áp, đảm bảo an toàn vận hành.
6. Ngành cơ khí và điện tử
Van RP-8D DN40 được ứng dụng trong hệ thống gia nhiệt, ép khuôn, xử lý bề mặt kim loại hoặc sấy linh kiện điện tử. Áp suất ổn định giúp quá trình xử lý chính xác và tiết kiệm nhiên liệu.
7. Hệ thống hơi công nghiệp tổng hợp
Nhờ dải điều áp rộng, Venn RP-8D DN40 thích hợp cho các ứng dụng khác như hấp sấy nông sản, sưởi ấm, chưng cất, hoặc điều áp phụ cho turbine. Đây là dòng van giảm áp hơi nước đa năng được tin dùng tại nhiều nhà máy hiện đại.
Hướng dẫn lắp đặt và vận hành
Bước 1: Xác định hướng dòng hơi trên thân van (IN – OUT). Lắp đặt đúng chiều để đảm bảo van hoạt động ổn định.
Bước 2: Làm sạch đường ống, loại bỏ cặn và dầu. Bố trí bộ lọc Y trước van để bảo vệ buồng pilot khỏi tắc nghẽn.
Bước 3: Lắp van nằm ngang, buồng pilot hướng lên trên. Tránh lắp ngược gây đọng nước ngưng làm sai áp.
Bước 4: Dùng mặt bích JIS 10K FF, siết bulông chéo đều lực để đảm bảo kín hơi. Kiểm tra đệm kín đồng tâm trước khi vận hành.
Bước 5: Gắn đồng hồ áp suất đầu vào và ra để giám sát. Mở van từ từ khi khởi động để tránh sốc áp.
Bước 6: Điều chỉnh núm pilot để thiết lập áp suất mong muốn. Xoay theo chiều kim đồng hồ để tăng, ngược chiều để giảm.
Bước 7: Kiểm tra độ ổn định ở các mức tải khác nhau. Nếu dao động, vệ sinh pilot hoặc kiểm tra lò xo. Bảo dưỡng định kỳ 6 tháng một lần để duy trì hiệu suất.
Kết luận: Nhờ độ chính xác cao, vật liệu bền vững và thiết kế chuẩn Nhật Bản, van giảm áp hơi Venn RP-8D DN40 là giải pháp điều áp tối ưu cho mọi hệ thống hơi công nghiệp. Sản phẩm đảm bảo vận hành ổn định, tiết kiệm năng lượng và độ bền cao trong mọi điều kiện khắc nghiệt.
