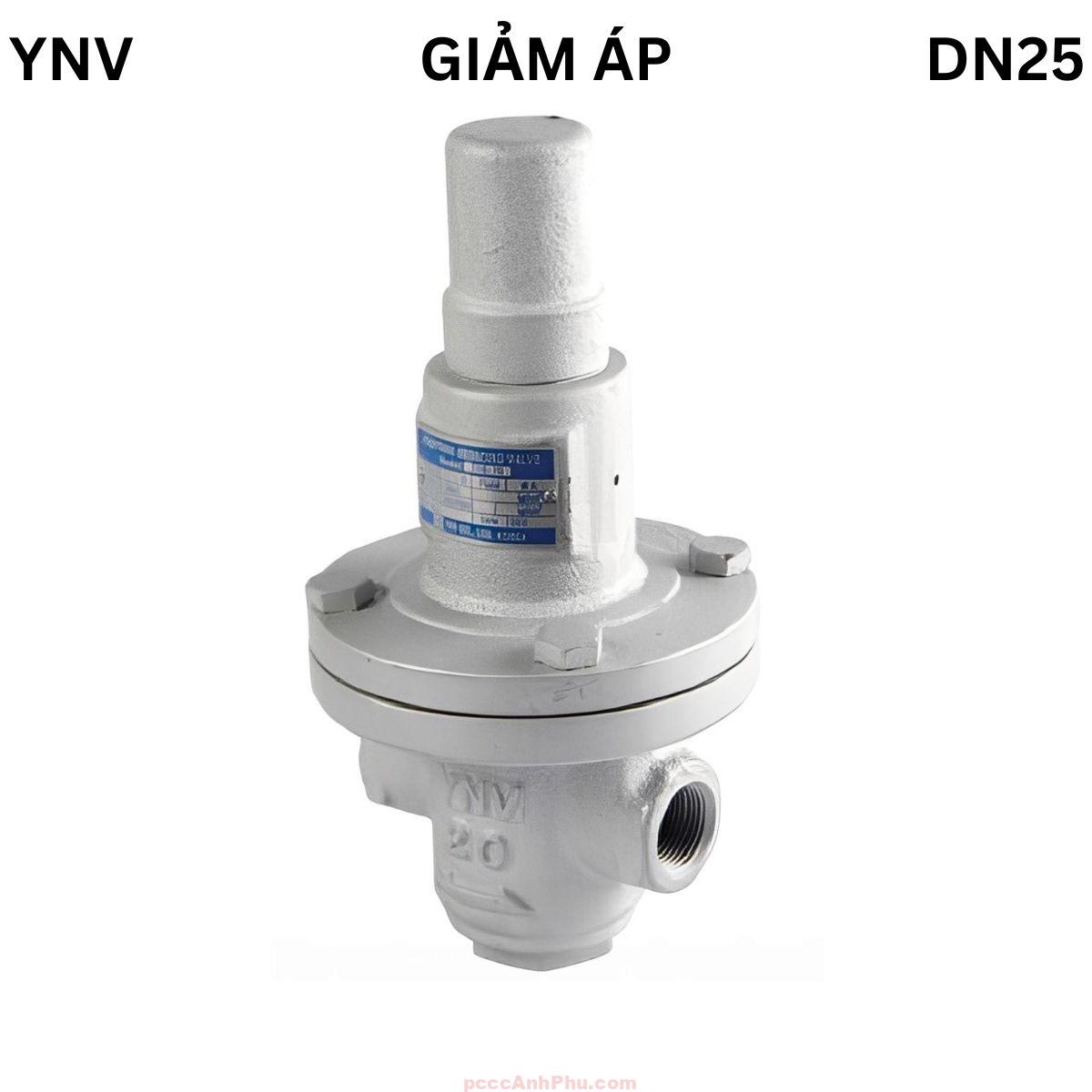

Van giảm áp YNV DRE-1S DN25
Van giảm áp YNV DRE-1S DN25 là phiên bản trung cấp trong dòng van điều áp tác động trực tiếp của YNV – Hàn Quốc, được thiết kế nhằm ổn định áp suất đầu ra cho hệ thống nước và khí nén có lưu lượng vừa. Van sử dụng cơ chế điều áp tự động, không cần năng lượng điện, giúp duy trì áp suất ổn định trong suốt quá trình vận hành và bảo vệ thiết bị sử dụng phía sau khỏi áp lực vượt mức.
Với kích thước DN25 (1 inch), van thích hợp cho các hệ thống phân phối nước trong tòa nhà, các dây chuyền khí nén hoặc khu vực cần hạ áp trước khi cấp đến thiết bị tiêu thụ. Cấu trúc nhỏ gọn, dễ lắp đặt và độ bền cao khiến DRE-1S DN25 được ưa chuộng trong nhiều ứng dụng công nghiệp cũng như dân dụng.
Xem đầy đủ các sản phẩm: van chiết áp.
Cấu tạo tổng quan
Van DRE-1S DN25 được cấu tạo từ các thành phần cơ khí chính xác, đảm bảo độ bền và độ kín tuyệt đối trong quá trình làm việc. Toàn bộ thân van được làm từ gang dẻo phủ sơn epoxy chống ăn mòn, trong khi các chi tiết bên trong tiếp xúc trực tiếp với lưu chất như trục, đĩa và màng được chế tạo bằng inox và cao su tổng hợp để đảm bảo độ ổn định và tuổi thọ lâu dài.
Cấu trúc thân ren tiêu chuẩn PT 1” giúp dễ dàng kết nối với hệ thống ống hiện hữu. Cụm điều chỉnh áp suất đặt trên nắp van cho phép người dùng tinh chỉnh áp lực đầu ra trong dải từ 0.5 – 5 kgf/cm² mà không cần tháo rời van khỏi hệ thống.
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van (Body) | Gang dẻo (Ductile Iron) | Bảo vệ toàn bộ cụm điều áp và chịu áp lực làm việc |
| Đĩa van (Disc) | Inox 304 | Điều tiết dòng chảy, đảm bảo kín khít trong suốt chu trình làm việc |
| Màng van (Diaphragm) | Cao su tổng hợp | Phản ứng với biến thiên áp suất, đóng mở đĩa van |
| Trục (Stem) | Inox 304 | Truyền lực giữa màng và đĩa van, đảm bảo chuyển động ổn định |
| Lò xo (Spring) | Thép đàn hồi | Tạo lực cản, duy trì áp suất đầu ra theo mức cài đặt |
| Nắp van (Bonnet) | Gang hoặc Inox | Bảo vệ cụm điều chỉnh, ngăn bụi và hơi ẩm xâm nhập |
| Kết nối (Connection) | PT 1” | Ren trong tiêu chuẩn, dễ lắp đặt và bảo trì |
Thiết kế của van DN25 chú trọng vào độ ổn định cơ học và độ kín. Các chi tiết được chế tạo chính xác, lắp khít để tránh rung và giảm thất thoát áp suất. Lớp phủ epoxy bên ngoài giúp tăng khả năng chống oxy hóa, phù hợp với môi trường có độ ẩm cao hoặc hệ thống sử dụng nước sạch liên tục.
Nguyên lý hoạt động
Van giảm áp YNV DRE-1S DN25 hoạt động theo cơ chế cân bằng áp suất giữa đầu vào và đầu ra. Khi lưu chất đi qua, áp suất đầu vào tác động lên màng van. Nếu áp suất đầu ra tăng vượt mức cài đặt, màng bị đẩy lên khiến đĩa van hạ xuống và thu hẹp dòng chảy. Khi áp suất giảm xuống thấp hơn mức cài đặt, lực lò xo đẩy màng van trở lại, mở van để tăng lưu lượng. Chu trình này diễn ra liên tục, duy trì áp suất ổn định mà không cần nguồn điện hoặc cảm biến phụ.
┌───────────────┐
│ NẮP VAN │
│ (Bonnet) │
└────┬──────────┘
│
(Lò xo)
│
┌────▼──────┐
│ Màng van │ ← Cảm nhận áp suất đầu ra
└────┬──────┘
│
┌───▼───┐
│ Đĩa │ ← Điều tiết lưu lượng
└───┬───┘
│
→→→→→ Dòng nước/khí →→→→→
Cơ chế tác động trực tiếp giúp van phản ứng nhanh, không trễ, và hoạt động ổn định ngay cả khi có biến thiên áp suất đầu vào lớn. Thiết kế này loại bỏ nguy cơ hỏng hóc do tắc pilot hoặc màng phụ, rất phù hợp cho môi trường công nghiệp yêu cầu tính liên tục cao.
Ưu điểm nổi bật
1. Thiết kế nhỏ gọn, tối ưu không gian
DN25 có kích thước nhỏ nhưng lưu lượng qua van vẫn đủ lớn cho nhiều hệ thống. Thiết kế ren giúp việc lắp đặt dễ dàng trong các vị trí hẹp.
2. Hoạt động ổn định, không rung lắc
Cấu trúc bên trong được tính toán hợp lý, giúp van hoạt động êm ái, không gây dao động áp hoặc tiếng ồn trong đường ống.
3. Độ bền cơ học cao
Thân van bằng gang dẻo chịu lực tốt, lớp phủ epoxy bảo vệ chống rỉ sét và ăn mòn trong điều kiện độ ẩm cao.
4. Phản ứng nhanh, độ chính xác cao
Cơ chế tác động trực tiếp cho phép van điều chỉnh áp suất gần như tức thì khi có thay đổi áp đầu vào, đảm bảo ổn định đầu ra.
5. Không cần nguồn điện, dễ bảo trì
Van hoạt động hoàn toàn cơ học, không phụ thuộc vào điện năng, giảm thiểu rủi ro trong môi trường dễ cháy nổ hoặc ẩm ướt.
Ứng dụng tiêu biểu
Trong hệ thống cấp nước, van giảm áp DN25 giúp duy trì áp suất ổn định cho toàn bộ đường ống cấp nước sinh hoạt và công nghiệp, tránh hư hại do áp suất cao.
Trong hệ thống khí nén, van được lắp ở đầu ra máy nén hoặc nhánh phân phối khí, giúp đảm bảo áp suất phù hợp cho các công cụ khí và máy móc sản xuất.
Trong hệ thống PCCC, van DN25 được sử dụng tại các nhánh phụ hoặc khu vực cần hạ áp trước khi cấp đến đầu phun sprinkler, giúp bảo vệ ống và thiết bị khỏi quá áp.
Trong khu công nghiệp, van điều chỉnh áp suất giữa các khu vực sản xuất, đảm bảo đồng đều áp lực và tránh hao tổn năng lượng trong hệ thống bơm.
Trong hệ thống HVAC, van hỗ trợ điều tiết áp suất nước nóng hoặc nước lạnh giữa các khu vực, giúp thiết bị trao đổi nhiệt hoạt động hiệu quả hơn.
Hướng dẫn lắp đặt và vận hành
Bước 1: Kiểm tra van và hệ thống trước khi lắp, đảm bảo không có cặn bẩn trong đường ống.
Bước 2: Xác định chiều dòng chảy theo mũi tên trên thân, lắp đúng hướng để tránh hiện tượng nghẹt dòng hoặc rung.
Bước 3: Sử dụng băng tan hoặc keo ren chuyên dụng để làm kín đầu nối PT 1”. Siết vừa tay, không quá lực để tránh nứt ren.
Bước 4: Sau khi lắp đặt, mở nhẹ nguồn nước hoặc khí để kiểm tra rò rỉ và xả khí trước khi vận hành.
Bước 5: Điều chỉnh áp suất bằng núm vặn trên nắp van. Xoay theo chiều kim đồng hồ để tăng áp, ngược lại để giảm áp.
Bước 6: Theo dõi đồng hồ áp suất và tinh chỉnh cho đến khi đạt mức ổn định. Sau khi điều chỉnh, cố định núm vặn để tránh thay đổi trong quá trình làm việc.
Bước 7: Kiểm tra định kỳ màng van và lò xo. Làm sạch bụi và cặn, bôi trơn ren điều chỉnh nếu cần thiết để duy trì độ nhạy của van.
Kết luận: Van giảm áp YNV DRE-1S DN25 mang lại giải pháp điều áp tin cậy cho hệ thống nước và khí nén trung bình. Với thiết kế bền bỉ, phản hồi nhanh, không cần nguồn điện và dễ bảo trì, đây là lựa chọn tối ưu cho nhiều hệ thống công nghiệp, dân dụng và PCCC hiện đại.
