Van giảm áp YNV DRE-1S DN32

Van giảm áp YNV DRE-1S DN32

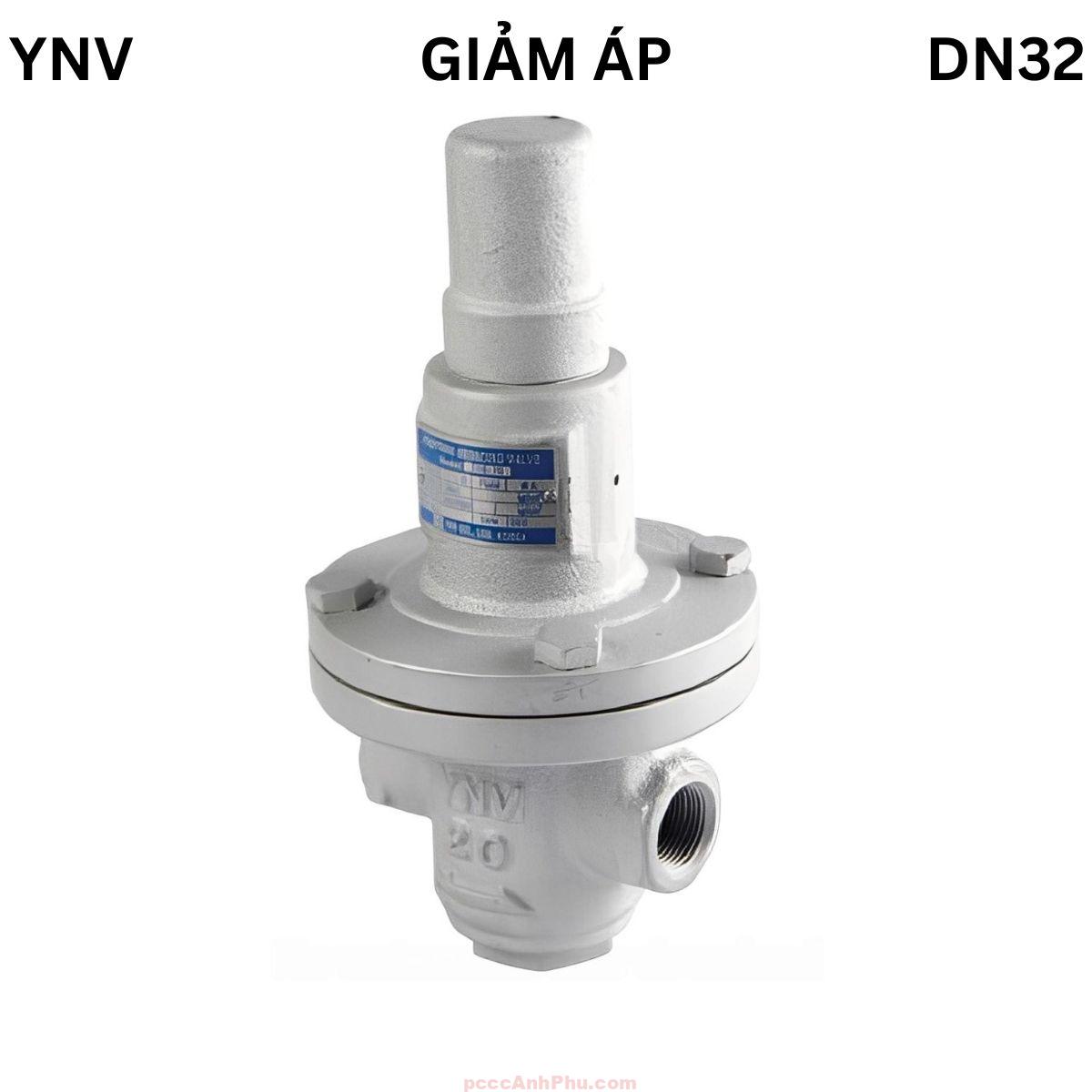

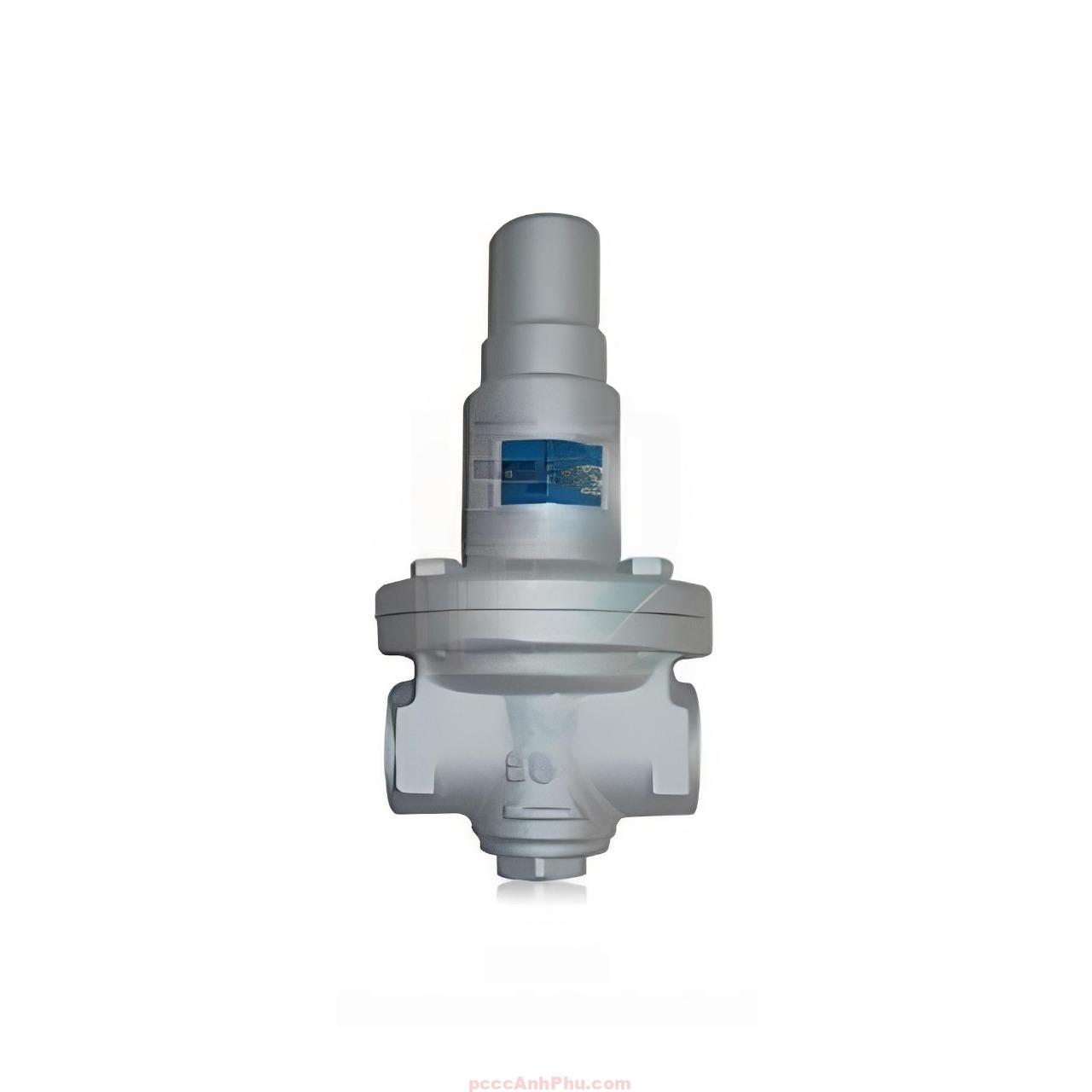

Van giảm áp YNV DRE-1S DN32 là model điều áp tác động trực tiếp thuộc dòng DRE-1S của YNV – Hàn Quốc, chuyên dùng để ổn định áp suất đầu ra cho hệ thống nước và khí nén công nghiệp. Với kích thước DN32, van đáp ứng lưu lượng trung bình đến lớn, phù hợp lắp đặt tại các tuyến ống phân phối chính trong nhà máy, khu sản xuất hoặc hệ thống PCCC tự động. Van có khả năng điều chỉnh áp suất đầu ra từ 0.5 đến 5 kgf/cm², vận hành ổn định và không cần nguồn điện ngoài.

Nhờ cơ chế điều áp hoàn toàn cơ học, van DRE-1S DN32 đảm bảo áp lực đầu ra ổn định dù đầu vào dao động mạnh. Thiết kế thân gang dẻo bền chắc, cấu trúc gọn nhẹ và chi tiết bằng inox giúp van làm việc bền bỉ trong môi trường áp cao và nhiệt độ tới 80°C.

Xem đầy đủ các sản phẩm: van giam áp.

Cấu tạo tổng quan

Van DRE-1S DN32 được chế tạo theo tiêu chuẩn công nghiệp Hàn Quốc, sử dụng vật liệu chất lượng cao để đảm bảo độ kín và độ bền trong quá trình vận hành. Thân van bằng gang dẻo phủ epoxy chống ăn mòn, phần tiếp xúc trực tiếp với lưu chất bằng inox 304 giúp chống gỉ sét, đảm bảo độ sạch của dòng chảy. Màng van làm từ cao su tổng hợp chịu nhiệt, có độ đàn hồi cao, giúp van phản ứng nhanh với biến thiên áp suất.

Thiết kế ren trong tiêu chuẩn PT 1-1/4” giúp van dễ dàng kết nối với hệ thống ống thông dụng. Bộ phận nắp trên có núm điều chỉnh áp lực, cho phép người dùng thiết lập chính xác mức áp đầu ra mong muốn mà không cần tháo van khỏi đường ống.

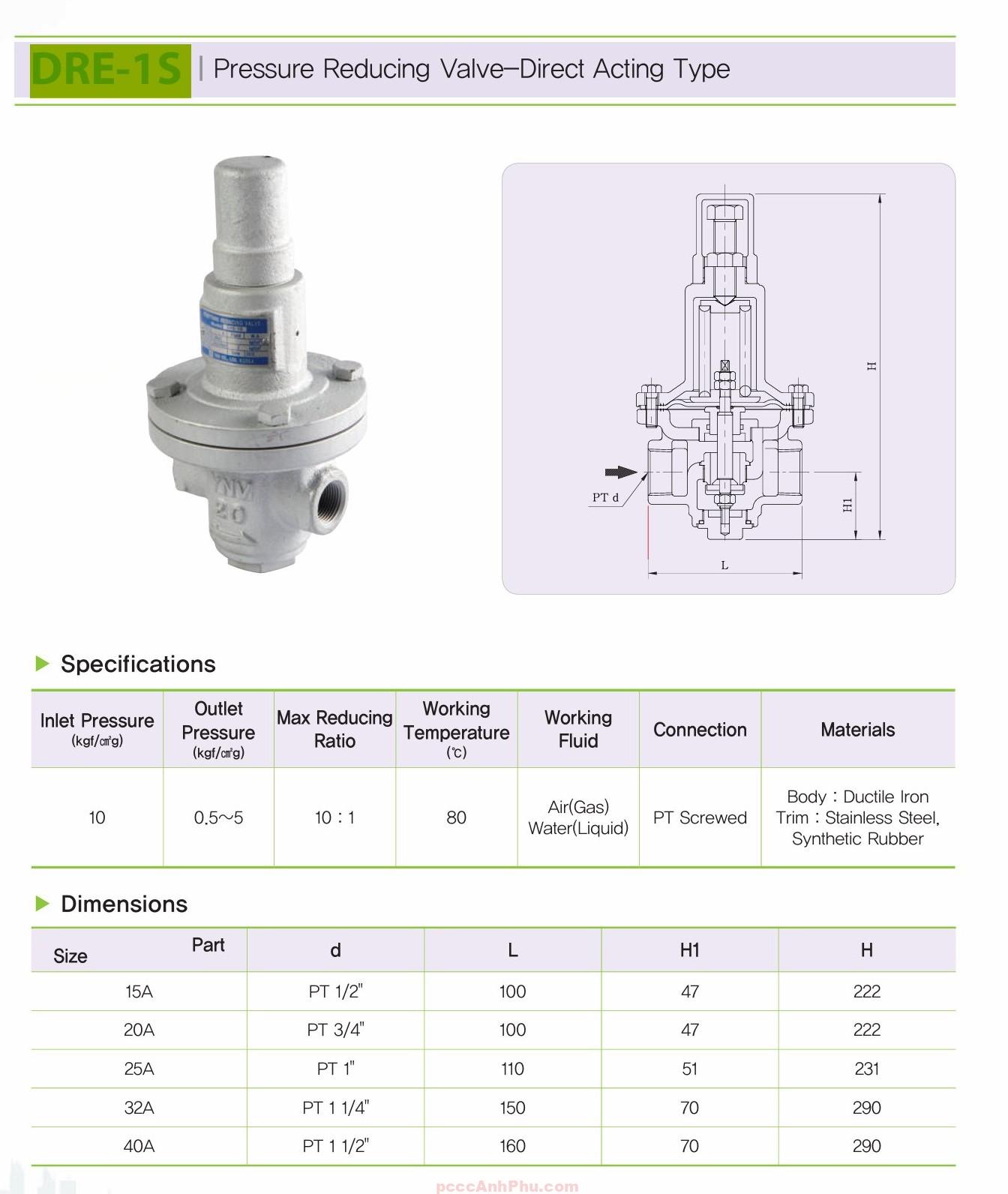

Thành phần	Vật liệu	Chức năng
Thân van (Body)	Gang dẻo (Ductile Iron)	Chịu áp lực và tạo khung bảo vệ cho cụm điều áp
Đĩa van (Disc)	Inox 304	Đóng mở lưu lượng, điều chỉnh áp suất đầu ra
Màng van (Diaphragm)	Cao su tổng hợp	Nhận phản hồi áp lực và điều khiển chuyển động đĩa
Trục (Stem)	Inox 304	Kết nối giữa màng và đĩa van, đảm bảo truyền lực chính xác
Lò xo (Spring)	Thép đàn hồi	Tạo lực đối kháng giúp giữ áp suất ổn định
Nắp van (Bonnet)	Gang hoặc Inox	Bảo vệ cụm lò xo và núm điều chỉnh
Kết nối (Connection)	PT 1-1/4”	Ren trong tiêu chuẩn, dễ dàng lắp đặt và bảo trì

Cấu trúc của DRE-1S DN32 tối ưu để giảm tổn thất áp khi lưu chất đi qua. Nhờ thiết kế đường dẫn dòng chảy mượt, áp suất sụt giảm tối thiểu, giúp tiết kiệm năng lượng vận hành hệ thống bơm hoặc máy nén khí. Van cũng có khả năng chịu rung và va đập tốt nhờ cấu trúc gang dẻo bền chắc.

Nguyên lý hoạt động

Nguyên lý vận hành của van DN32 dựa trên sự cân bằng giữa áp suất đầu vào, áp suất đầu ra và lực đàn hồi của lò xo. Khi áp suất đầu ra tăng quá mức, màng van bị đẩy lên, khiến đĩa van hạ xuống, giảm lưu lượng. Khi áp suất giảm, lò xo đẩy ngược lại, mở van để tăng lưu lượng. Chu trình lặp đi lặp lại giúp duy trì áp suất đầu ra ổn định mà không cần năng lượng phụ trợ.

     ┌───────────────┐
     │     NẮP VAN   │
     │    (Bonnet)   │
     └────┬──────────┘
          │
        (Lò xo)
          │
     ┌────▼──────┐
     │  Màng van │ ← Phản hồi áp suất đầu ra
     └────┬──────┘
          │
      ┌───▼───┐
      │  Đĩa  │  ← Điều tiết dòng chảy
      └───┬───┘
          │
   →→→→→  Dòng nước/khí  →→→→→

Cơ chế tác động trực tiếp giúp van hoạt động nhanh, chính xác và ổn định. Không sử dụng pilot phụ, van tránh được các sự cố tắc nghẽn thường gặp ở dòng van điều khiển gián tiếp. Cơ cấu kín hoàn toàn ngăn ngừa rò rỉ, đảm bảo an toàn cho hệ thống vận hành liên tục.

Ưu điểm nổi bật

1. Độ bền cao và vật liệu chất lượng

Thân gang dẻo kết hợp inox và cao su tổng hợp giúp van hoạt động bền bỉ, chống gỉ sét, chịu được áp lực và nhiệt độ cao.

2. Dễ điều chỉnh và bảo trì

Núm chỉnh áp trên nắp van cho phép thao tác trực tiếp, dễ dàng thiết lập giá trị áp mong muốn mà không cần tháo rời van khỏi hệ thống.

3. Hoạt động êm, độ ổn định cao

Cấu trúc dòng chảy tuyến tính giúp giảm tiếng ồn và dao động áp, thích hợp cho hệ thống yêu cầu độ ổn định liên tục.

4. Không cần nguồn điện

Van vận hành hoàn toàn dựa vào cơ học, phù hợp với môi trường ẩm, dễ cháy nổ hoặc nơi không có nguồn điện sẵn.

5. Thiết kế linh hoạt

Có thể lắp ngang hoặc dọc, phù hợp nhiều loại hệ thống ống khác nhau, từ dân dụng đến công nghiệp nặng.

Ứng dụng tiêu biểu

Trong hệ thống cấp nước, van giúp duy trì áp suất ổn định, bảo vệ đường ống, thiết bị và giảm thiểu rò rỉ do quá áp.

Trong hệ thống khí nén, DRE-1S DN32 giữ ổn định áp suất cho các máy móc hoạt động bằng khí, giúp tăng tuổi thọ và giảm hao tổn năng lượng.

Trong hệ thống PCCC, van được sử dụng tại các tuyến nhánh hoặc tầng cao để giảm áp cho đầu phun sprinkler, đảm bảo áp suất phù hợp theo tiêu chuẩn an toàn.

Trong nhà máy sản xuất, van giúp điều tiết áp lực giữa các khu vực sản xuất, đặc biệt trong dây chuyền có áp lực thay đổi liên tục.

Trong hệ thống HVAC, van điều chỉnh lưu lượng nước lạnh và nước nóng để cân bằng áp suất giữa các vùng, đảm bảo hiệu suất trao đổi nhiệt ổn định.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra tình trạng van trước khi lắp, đảm bảo sạch sẽ, không có bụi hoặc cặn bẩn trong đường ống.

Bước 2: Xác định chiều dòng chảy dựa trên mũi tên đúc trên thân van, lắp đúng hướng để van hoạt động chính xác.

Bước 3: Sử dụng băng tan hoặc keo ren chuyên dụng để làm kín đầu nối PT 1-1/4”, siết vừa đủ lực.

Bước 4: Sau khi lắp đặt, mở nhẹ nguồn cấp để kiểm tra rò rỉ, xả khí và quan sát áp suất đầu ra.

Bước 5: Điều chỉnh núm vặn trên nắp van để đạt áp suất mong muốn. Theo dõi đồng hồ áp suất trong quá trình tinh chỉnh.

Bước 6: Bảo trì định kỳ: kiểm tra lò xo và màng van mỗi 6 tháng, vệ sinh và bôi trơn ren điều chỉnh để đảm bảo độ nhạy hoạt động.

Kết luận: Van giảm áp YNV DRE-1S DN32 là giải pháp điều áp trung và cao cấp cho hệ thống nước, khí nén và PCCC. Với thiết kế bền bỉ, hoạt động ổn định, dễ bảo trì và không yêu cầu năng lượng ngoài, sản phẩm này mang lại hiệu suất điều áp chính xác, đáng tin cậy và kinh tế cho mọi ứng dụng kỹ thuật hiện nay.
