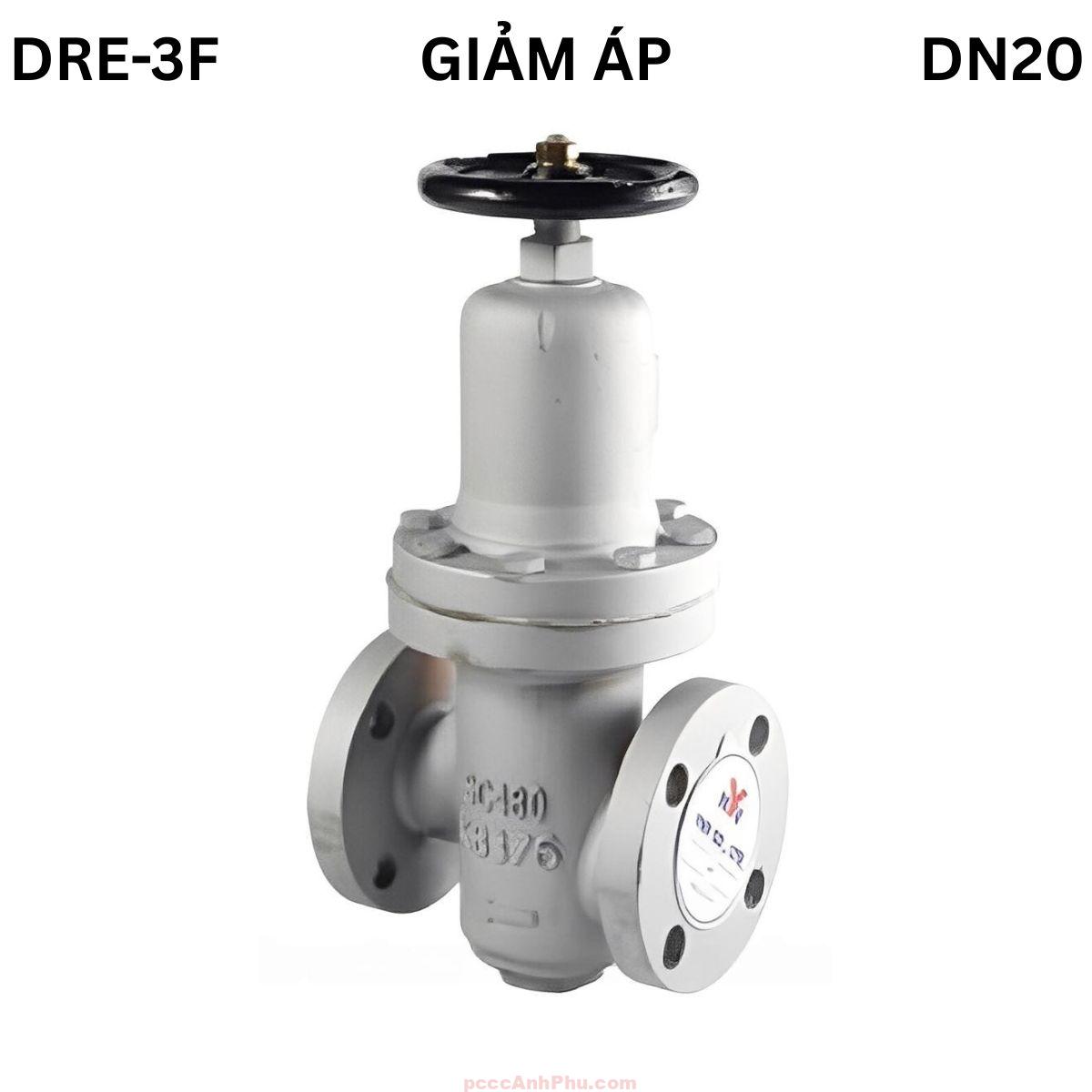

Van giảm áp YNV DRE-3F DN20
Van giảm áp YNV DRE-3F DN20 là dòng van điều áp tác động trực tiếp (Direct Acting Type) được YNV – Hàn Quốc phát triển dành riêng cho các hệ thống làm việc ở áp suất cao. Với khả năng chịu áp lên đến 40 kgf/cm² và điều chỉnh đầu ra trong khoảng 0.5 – 10 kgf/cm², sản phẩm đảm bảo duy trì áp lực ổn định, an toàn và tiết kiệm năng lượng cho hệ thống khí nén, hơi nước hoặc nước công nghiệp. Kích thước DN20 giúp van hoạt động linh hoạt trong các tuyến ống vừa, nơi yêu cầu độ chính xác điều áp cao.
Van DRE-3F DN20 có cấu tạo chắc chắn, hoạt động hoàn toàn bằng cơ học, không cần nguồn điện. Nhờ đó, thiết bị đảm bảo độ tin cậy cao trong môi trường dễ cháy nổ hoặc ẩm ướt, đồng thời hạn chế tối đa sự cố quá áp trong hệ thống phân phối hơi và khí nén.
Xem đầy đủ các sản phẩm: van giảm áp tự động.
Cấu tạo tổng quan
Van DRE-3F DN20 được chế tạo từ thép đúc (Cast Steel) và inox không gỉ nhằm đảm bảo khả năng chịu áp và chịu nhiệt vượt trội. Thân van được phủ lớp sơn epoxy chống oxy hóa, thích hợp cho môi trường nước và hơi có độ ẩm cao. Cấu trúc kết nối mặt bích tiêu chuẩn JIS 30K / 40K giúp lắp đặt dễ dàng, kín khít và chịu áp tốt. Bộ điều chỉnh áp lực được bố trí ngay trên nắp van với tay xoay tiện dụng, giúp điều chỉnh áp suất đầu ra nhanh chóng và chính xác.
Các bộ phận bên trong như đĩa, trục, lò xo và màng van được thiết kế đồng bộ, đảm bảo hoạt động êm ái và ổn định trong suốt vòng đời sử dụng. Màng cao su tổng hợp có độ đàn hồi cao, giúp van phản ứng nhanh với biến động áp suất.
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van (Body) | Thép đúc (Cast Steel) | Chịu áp lực, bảo vệ toàn bộ cụm điều áp |
| Đĩa van (Disc) | Inox 304 | Điều tiết lưu lượng, đảm bảo độ kín khít |
| Màng van (Diaphragm) | Cao su tổng hợp | Phản ứng với áp lực, điều khiển đĩa van đóng mở |
| Trục (Stem) | Inox 304 | Truyền lực giữa màng và đĩa, giữ cân bằng áp suất |
| Lò xo điều chỉnh (Spring) | Thép đàn hồi | Tạo lực đối kháng để duy trì áp suất đầu ra |
| Tay điều chỉnh (Handwheel) | Thép sơn tĩnh điện | Điều chỉnh thủ công mức áp suất mong muốn |
| Kết nối (Flange) | JIS 30K / 40K RF | Liên kết mặt bích, kín khít và an toàn |
Cấu tạo của DN20 được tối ưu để giảm tổn thất áp suất và hạn chế tiếng ồn khi vận hành. Đường dẫn dòng chảy được thiết kế tuyến tính, đảm bảo lưu lượng đều, ổn định, tránh hiện tượng rung hoặc dao động khi áp suất đầu vào thay đổi.
Nguyên lý hoạt động
Van DRE-3F DN20 hoạt động dựa trên cơ chế tự cân bằng giữa áp suất đầu vào, áp suất đầu ra và lực đàn hồi của lò xo. Khi áp suất đầu ra tăng cao hơn mức cài đặt, áp lực tác động lên màng van khiến đĩa van hạ xuống, thu hẹp tiết diện dòng chảy. Khi áp suất giảm, lực đàn hồi của lò xo đẩy màng van xuống, mở rộng đường dẫn, từ đó tăng lưu lượng để cân bằng áp suất đầu ra. Quá trình diễn ra liên tục, giúp hệ thống duy trì áp lực ổn định.
┌───────────────┐
│ TAY XOAY │
│ (Handwheel) │
└────┬──────────┘
│
(Lò xo)
│
┌────▼──────┐
│ Màng van │ ← Phản hồi áp suất đầu ra
└────┬──────┘
│
┌───▼───┐
│ Đĩa │ ← Điều tiết dòng chảy
└───┬───┘
│
→→→→→ Dòng hơi/nước/khí →→→→→
Cơ chế tác động trực tiếp cho phép van phản ứng nhanh, chính xác và ổn định ngay cả khi áp suất đầu vào dao động mạnh. Van không sử dụng pilot phụ nên giảm nguy cơ tắc nghẽn, dễ bảo trì và hoạt động tin cậy hơn trong môi trường khắc nghiệt.
Ưu điểm nổi bật
1. Thiết kế chắc chắn, chịu áp cao
Van có khả năng làm việc ổn định trong áp suất lên tới 40 kgf/cm², phù hợp với hệ thống hơi và khí nén công nghiệp.
2. Kết nối mặt bích tiêu chuẩn JIS
Giúp van dễ dàng lắp đặt, bảo đảm kín khít, phù hợp với các tiêu chuẩn quốc tế và có thể tùy chọn ANSI hoặc DIN.
3. Hoạt động cơ học, không cần điện
Van vận hành hoàn toàn tự động, đảm bảo an toàn trong môi trường dễ cháy nổ hoặc không có nguồn điện ổn định.
4. Dễ điều chỉnh và bảo trì
Tay xoay tiện dụng cho phép người vận hành điều chỉnh áp suất nhanh chóng. Khi cần bảo trì, có thể tháo nắp kiểm tra mà không phải ngắt toàn bộ hệ thống.
5. Tuổi thọ cao, ít hao mòn
Chi tiết inox và cao su tổng hợp chịu nhiệt giúp van bền bỉ, chống oxy hóa và hạn chế hao mòn trong thời gian dài sử dụng.
Ứng dụng tiêu biểu
Trong hệ thống hơi nước, DRE-3F DN20 giúp giảm áp từ đường hơi chính đến mức an toàn, bảo vệ thiết bị trao đổi nhiệt và nồi hơi phụ.
Trong hệ thống khí nén, van đảm bảo áp suất đầu ra ổn định cho dụng cụ khí, máy cắt và các thiết bị tự động hóa.
Trong hệ thống nước công nghiệp, van duy trì áp lực ổn định, giúp tránh hiện tượng búa nước và tăng độ bền đường ống.
Trong hệ thống PCCC, van được dùng tại các tầng cao hoặc nhánh phụ để giảm áp trước khi cấp đến đầu phun sprinkler.
Trong hệ thống HVAC, DRE-3F DN20 điều chỉnh áp suất lưu thông nước lạnh hoặc nóng, đảm bảo hoạt động cân bằng và tiết kiệm năng lượng.
Hướng dẫn lắp đặt và vận hành
Bước 1: Kiểm tra bề mặt mặt bích, gioăng và đường ống trước khi lắp, đảm bảo sạch và không có cặn bẩn.
Bước 2: Đặt van đúng hướng dòng chảy, căn chỉnh đồng trục giữa hai mặt bích, tránh lệch tâm gây rò rỉ.
Bước 3: Sử dụng gioăng chịu nhiệt, siết bulông đều theo hình chữ thập để tạo độ kín khít hoàn hảo.
Bước 4: Sau khi lắp, mở nhẹ nguồn cấp để kiểm tra rò rỉ và xả khí trước khi vận hành chính thức.
Bước 5: Điều chỉnh áp suất bằng tay xoay trên nắp van, theo chiều kim đồng hồ để tăng áp và ngược lại để giảm áp.
Bước 6: Bảo trì định kỳ: kiểm tra lò xo, màng và trục. Làm sạch bụi bẩn, bôi trơn ren điều chỉnh để giữ độ nhạy điều áp cao.
Kết luận: Van giảm áp YNV DRE-3F DN20 là lựa chọn lý tưởng cho hệ thống điều áp hơi, khí và nước cao áp. Với khả năng chịu áp tốt, phản hồi nhanh, cấu trúc bền và dễ bảo dưỡng, sản phẩm đáp ứng hoàn hảo yêu cầu kỹ thuật trong môi trường công nghiệp khắt khe và hệ thống PCCC hiện đại.
