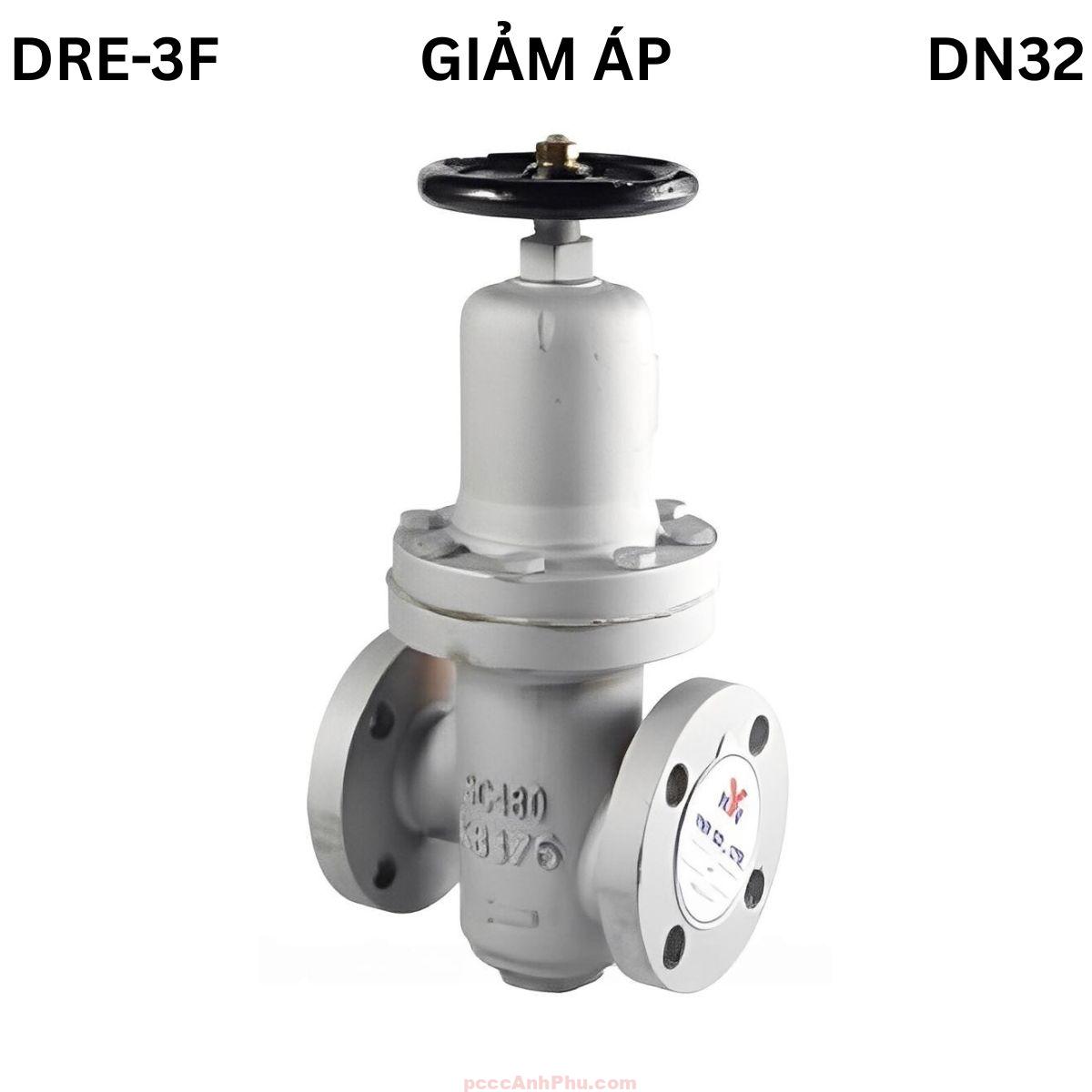

Van giảm áp YNV DRE-3F DN32
Van giảm áp YNV DRE-3F DN32 thuộc dòng van điều áp tác động trực tiếp (Direct Acting Type) của thương hiệu YNV – Hàn Quốc, được sản xuất dành riêng cho các hệ thống áp suất cao yêu cầu độ chính xác và ổn định tuyệt đối. Với kích thước DN32 (1-1/4”), van thích hợp cho các đường ống trung bình trong hệ thống hơi nước, khí nén, nước công nghiệp hoặc PCCC. Van có khả năng làm việc ở áp suất đầu vào tới 40 kgf/cm², đầu ra điều chỉnh trong phạm vi 0.5–10 kgf/cm², đảm bảo hiệu suất vận hành tối đa và độ bền cao.
Van DRE-3F DN32 được chế tạo với thân thép đúc phủ epoxy, các chi tiết inox và cao su tổng hợp chịu nhiệt, cho phép hoạt động lâu dài trong môi trường khắc nghiệt. Thiết kế mặt bích tiêu chuẩn JIS 30K/40K giúp kết nối chắc chắn, kín khít, đồng thời dễ dàng tháo lắp khi bảo trì hoặc thay thế.
Xem đầy đủ các sản phẩm: van giam áp.
Cấu tạo tổng quan
Cấu tạo của van DRE-3F DN32 bao gồm nhiều chi tiết kim loại được gia công chính xác, đảm bảo khả năng chịu áp và chống ăn mòn tối ưu. Thân van được làm bằng thép đúc (Cast Steel) chịu áp lực cao, lớp phủ epoxy bảo vệ chống oxy hóa. Bên trong, đĩa và trục làm từ inox 304 giúp tăng độ bền, giảm ma sát và duy trì độ kín tuyệt đối. Màng van bằng cao su tổng hợp chịu nhiệt tốt, phản hồi nhanh theo biến thiên áp suất.
Cơ cấu tay xoay trên nắp van cho phép người dùng điều chỉnh áp suất đầu ra linh hoạt mà không cần ngắt hệ thống. Mặt bích kết nối tiêu chuẩn JIS 30K/40K RF giúp van tương thích với nhiều hệ thống ống khác nhau, đặc biệt trong các nhà máy có tiêu chuẩn Nhật Bản hoặc châu Á.
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van (Body) | Thép đúc (Cast Steel) | Chịu áp lực chính, bảo vệ cấu trúc bên trong |
| Đĩa van (Disc) | Inox 304 | Điều tiết lưu lượng và duy trì độ kín khít |
| Màng van (Diaphragm) | Cao su tổng hợp | Phản ứng nhanh với thay đổi áp suất, điều khiển đóng mở đĩa |
| Trục (Stem) | Inox 304 | Truyền chuyển động từ màng đến đĩa van |
| Lò xo (Spring) | Thép đàn hồi | Tạo lực đối kháng, duy trì áp suất đầu ra ổn định |
| Tay điều chỉnh (Handwheel) | Thép sơn tĩnh điện | Điều chỉnh áp suất đầu ra thủ công |
| Kết nối (Flange) | JIS 30K / 40K RF | Mặt bích tiêu chuẩn, chịu áp cao, kín khít |
Cấu trúc DN32 giúp dòng chảy đi qua van ổn định, hạn chế tổn thất áp và tiếng ồn. Thiết kế hướng dòng tuyến tính tối ưu hóa lưu lượng và giúp hệ thống hoạt động êm ái, bền bỉ trong thời gian dài.
Nguyên lý hoạt động
Van giảm áp DRE-3F DN32 hoạt động theo nguyên lý cân bằng áp suất giữa đầu vào, đầu ra và lực đàn hồi của lò xo. Khi áp suất đầu ra tăng vượt mức cài đặt, áp lực đẩy màng van lên, làm đĩa van hạ xuống, giảm tiết diện dòng chảy. Khi áp suất giảm, lò xo đẩy màng van xuống, mở rộng cửa dòng chảy để tăng áp suất. Chu trình này diễn ra liên tục, giữ cho áp suất đầu ra luôn ổn định trong dải cài đặt.
┌───────────────┐
│ TAY XOAY │
│ (Handwheel) │
└────┬──────────┘
│
(Lò xo)
│
┌────▼──────┐
│ Màng van │ ← Cảm nhận áp suất đầu ra
└────┬──────┘
│
┌───▼───┐
│ Đĩa │ ← Điều tiết dòng chảy
└───┬───┘
│
→→→→→ Dòng hơi/nước/khí →→→→→
Ưu điểm của cơ chế tác động trực tiếp là khả năng phản hồi nhanh, độ ổn định cao và không phụ thuộc vào nguồn điện hay pilot phụ. Van vẫn hoạt động trơn tru ngay cả khi áp suất đầu vào dao động mạnh, đảm bảo an toàn cho toàn bộ hệ thống.
Ưu điểm nổi bật
1. Khả năng chịu áp cao
Van DRE-3F DN32 có thể làm việc ổn định ở áp suất đầu vào tới 40 kgf/cm², phù hợp với hệ thống hơi và khí công nghiệp cao áp.
2. Kết nối mặt bích tiêu chuẩn JIS
Đảm bảo độ kín khít tuyệt đối, dễ lắp đặt và bảo trì, tương thích với hệ thống công nghiệp theo tiêu chuẩn Nhật Bản và quốc tế.
3. Hoạt động cơ học hoàn toàn
Không cần nguồn điện hoặc điều khiển phụ, phù hợp với môi trường dễ cháy nổ hoặc khu vực không ổn định nguồn điện.
4. Điều chỉnh chính xác, phản hồi nhanh
Tay xoay cơ học kết hợp lò xo đàn hồi giúp tinh chỉnh áp suất đầu ra linh hoạt và duy trì ổn định lâu dài.
5. Độ bền vượt trội
Vật liệu thép đúc, inox và cao su tổng hợp giúp chống ăn mòn, chịu nhiệt, kéo dài tuổi thọ sản phẩm trong điều kiện vận hành liên tục.
Ứng dụng tiêu biểu
Trong hệ thống hơi nước, DRE-3F DN32 giúp hạ áp từ đường hơi chính, đảm bảo an toàn cho thiết bị trao đổi nhiệt và dây chuyền sấy khô.
Trong hệ thống khí nén, van điều áp duy trì áp suất ổn định cho thiết bị khí, giúp tăng hiệu quả sử dụng và giảm hao mòn.
Trong hệ thống nước công nghiệp, van kiểm soát áp lực đầu ra, bảo vệ ống dẫn và thiết bị khỏi hư hỏng do quá áp.
Trong hệ thống PCCC, DRE-3F DN32 giúp điều chỉnh áp suất nước cung cấp đến đầu phun, đảm bảo hiệu quả chữa cháy và an toàn hệ thống.
Trong hệ thống HVAC, van giúp duy trì áp suất cân bằng cho nước lạnh hoặc nước nóng, tối ưu hiệu suất truyền nhiệt.
Hướng dẫn lắp đặt và vận hành
Bước 1: Kiểm tra tình trạng van và đường ống, đảm bảo không có tạp chất hoặc cặn bẩn trước khi lắp đặt.
Bước 2: Lắp van đúng chiều dòng chảy, căn chỉnh đồng tâm hai mặt bích để đảm bảo kín khít.
Bước 3: Dùng gioăng chịu nhiệt, siết bulông đều theo hình chữ thập, không siết lệch hoặc quá lực.
Bước 4: Sau khi lắp đặt, mở nhẹ nguồn cấp, kiểm tra rò rỉ và xả khí trước khi vận hành chính thức.
Bước 5: Điều chỉnh áp suất đầu ra bằng tay xoay trên nắp van, theo dõi đồng hồ áp suất đến khi đạt giá trị mong muốn.
Bước 6: Bảo trì định kỳ: kiểm tra màng, lò xo và đĩa van mỗi 6 tháng, vệ sinh và bôi trơn cơ cấu điều chỉnh để đảm bảo độ nhạy cao.
Kết luận: Van giảm áp YNV DRE-3F DN32 là lựa chọn lý tưởng cho hệ thống điều áp trung áp và cao áp. Với thiết kế chắc chắn, phản hồi nhanh, tuổi thọ cao và khả năng vận hành an toàn, sản phẩm đáp ứng hoàn hảo các yêu cầu kỹ thuật trong công nghiệp, HVAC, khí nén và PCCC hiện đại.
