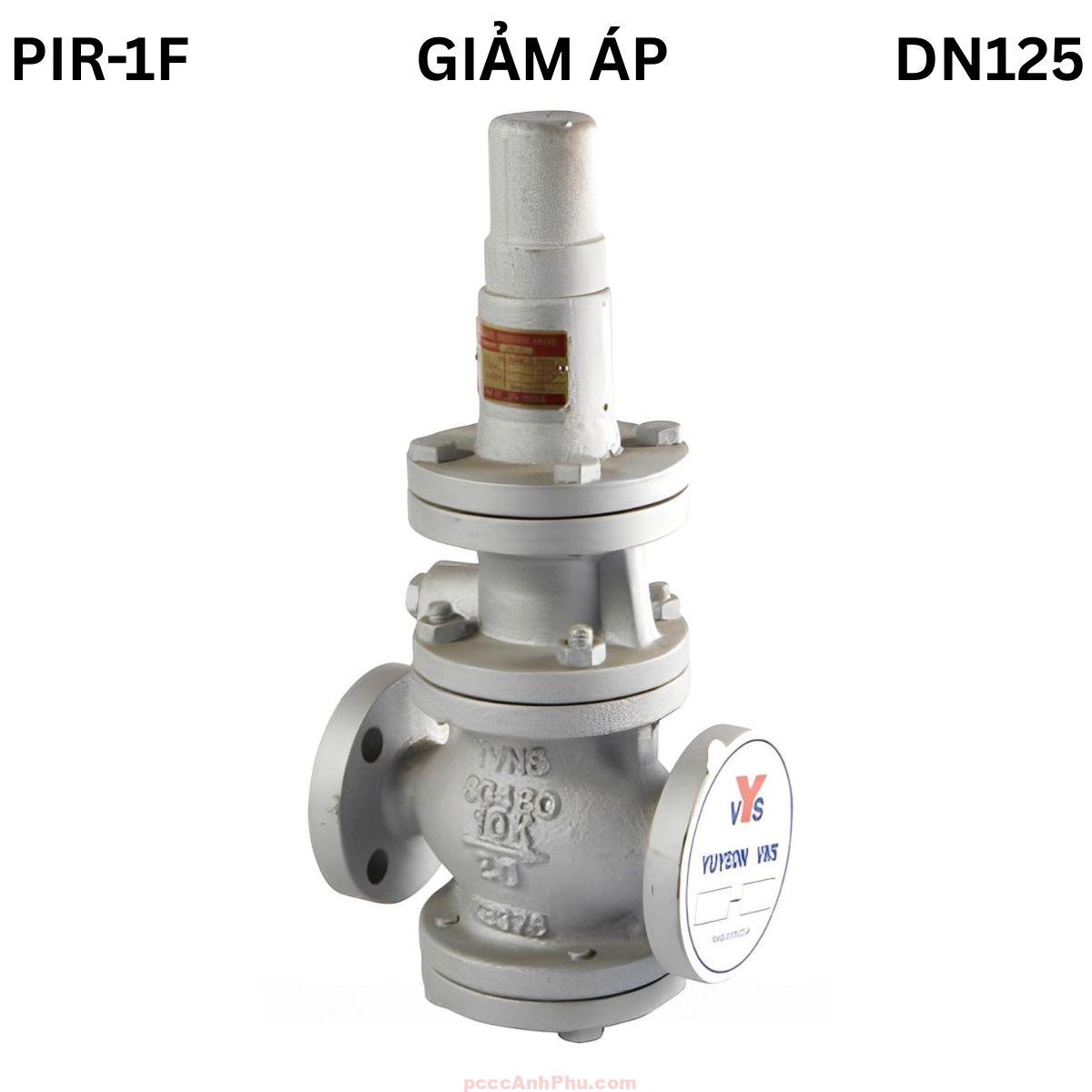

Van giảm áp YNV PIR-1F DN125

Van giảm áp YNV PIR-1F DN125

Van giảm áp YNV PIR-1F DN125 là dòng van điều áp hơi nước công nghiệp cỡ lớn dạng pilot (Pilot Type) của YNV – Hàn Quốc, được thiết kế để điều chỉnh áp suất ổn định trong các hệ thống hơi trung tâm, nồi hơi công nghiệp và mạng phân phối hơi nhiệt năng lớn. Với kích thước DN125 (5”), van hoạt động bền bỉ ở áp suất đầu vào tối đa 10 kgf/cm², dải điều chỉnh đầu ra từ 0.5 – 7 kgf/cm², và nhiệt độ làm việc lên đến 220°C. Đây là dòng van cơ học cao cấp, có khả năng điều chỉnh áp suất chính xác, vận hành an toàn và tiết kiệm năng lượng.

Van PIR-1F DN125 sử dụng cơ chế điều khiển pilot gián tiếp giúp duy trì áp suất ổn định, phản hồi nhanh khi tải thay đổi, hạn chế rung lắc và tiếng ồn. Với cấu tạo vững chắc, vật liệu cao cấp và thiết kế chuyên nghiệp, van là lựa chọn tối ưu cho hệ thống hơi công nghiệp lớn cần độ tin cậy cao và tuổi thọ dài.

Xem đầy đủ các sản phẩm: van giảm áp

Cấu tạo tổng quan

Cấu tạo của van YNV PIR-1F DN125 gồm hai bộ phận chính: van chính (Main Valve) và cụm pilot điều khiển (Pilot Valve). Thân van được đúc từ gang dẻo (Ductile Iron) phủ sơn epoxy chống oxy hóa, đảm bảo độ bền cơ học cao và khả năng chịu nhiệt, chịu áp vượt trội. Các chi tiết bên trong như đĩa van, trục, màng và cụm pilot đều được làm từ inox 304, mang lại khả năng chống ăn mòn tuyệt đối, phù hợp với môi trường hơi nóng và áp cao. Lò xo đàn hồi bằng thép chịu nhiệt giúp duy trì lực cân bằng, đảm bảo điều áp chính xác và ổn định trong suốt quá trình vận hành.

Kết nối mặt bích JIS 10K tiêu chuẩn giúp van dễ dàng lắp đặt, tháo rời và bảo dưỡng. Nhờ thiết kế cơ học tối ưu, dòng hơi qua van được điều tiết ổn định, giảm tổn thất áp suất và duy trì hiệu suất năng lượng tối đa cho toàn hệ thống.

Thành phần	Vật liệu	Chức năng
Thân van (Body)	Gang dẻo (Ductile Iron)	Chịu nhiệt và áp cao, bảo vệ cấu trúc bên trong
Đĩa van (Disc)	Inox 304	Điều tiết lưu lượng hơi, đảm bảo độ kín tuyệt đối
Màng điều áp (Diaphragm)	Inox 304	Phản ứng nhanh với biến thiên áp suất đầu ra
Trục (Stem)	Inox 304	Truyền lực điều chỉnh giữa màng và đĩa
Lò xo (Spring)	Thép chịu nhiệt	Giữ cân bằng lực, giúp duy trì áp suất ổn định
Cụm pilot (Pilot Valve)	Inox 304	Điều chỉnh chính xác áp suất đầu ra cho van chính
Kết nối (Connection)	JIS 10K Flanged	Đảm bảo liên kết chắc chắn, chống rò rỉ hơi

Cấu trúc DN125 được thiết kế để xử lý lưu lượng hơi lớn và ổn định áp suất trong mạng cấp hơi trung tâm. Cấu tạo cứng cáp giúp van vận hành êm, bền bỉ, hạn chế rung động và dao động áp suất ngay cả trong môi trường công suất cao.

Nguyên lý hoạt động

Van giảm áp YNV PIR-1F DN125 hoạt động dựa trên nguyên lý điều khiển pilot gián tiếp. Khi áp suất đầu ra đạt mức cài đặt, áp lực tác động lên màng pilot khiến van pilot đóng lại, làm giảm áp lực điều khiển lên piston chính, khiến đĩa van hạ xuống, giảm tiết diện dòng hơi, từ đó hạ áp suất. Khi áp suất giảm xuống dưới ngưỡng, pilot mở lại, hơi tác động vào piston nâng đĩa van lên, tăng lưu lượng hơi đi qua. Chu kỳ điều chỉnh này diễn ra liên tục, giúp áp suất đầu ra luôn ổn định và chính xác.

     ┌───────────────┐
     │   CỤM PILOT   │ ← Điều chỉnh áp suất hơi
     └────┬──────────┘
          │
        (Lò xo)
          │
     ┌────▼──────┐
     │  Màng van │ ← Cảm ứng áp suất đầu ra
     └────┬──────┘
          │
      ┌───▼───┐
      │ Piston│  ← Điều tiết dòng hơi chính
      └───┬───┘
          │
   →→→→→  Dòng hơi nóng  →→→→→

Cơ chế pilot cho phép phản hồi nhanh và duy trì áp suất ổn định ngay cả khi lưu lượng thay đổi mạnh, giúp hệ thống hơi công nghiệp luôn hoạt động an toàn và hiệu quả.

Ưu điểm nổi bật

1. Điều áp chính xác và ổn định

PIR-1F DN125 duy trì áp suất đầu ra ổn định với độ sai lệch rất nhỏ, đảm bảo hiệu suất cho các thiết bị trao đổi nhiệt và máy hơi công nghiệp.

2. Chịu nhiệt và áp suất cao

Vật liệu gang dẻo kết hợp inox 304 cho phép van hoạt động bền bỉ ở 220°C và áp suất 10 kgf/cm² mà không bị ăn mòn hoặc biến dạng.

3. Cơ chế pilot tiên tiến

Điều khiển gián tiếp giúp phản ứng nhanh, giảm rung, hạn chế dao động áp và tăng tuổi thọ linh kiện.

4. Lắp đặt dễ dàng, bảo trì đơn giản

Kết nối mặt bích JIS 10K phổ biến giúp lắp đặt nhanh chóng, cấu trúc đơn giản hỗ trợ bảo trì định kỳ dễ dàng.

5. Hoạt động an toàn, tiết kiệm năng lượng

Van hoạt động cơ học hoàn toàn, không cần điện, phù hợp môi trường dễ cháy nổ và tiết kiệm chi phí vận hành.

Ứng dụng tiêu biểu

Trong hệ thống hơi trung tâm, PIR-1F DN125 được dùng để giảm áp hơi chính, phân phối ổn định đến các nhánh phụ hoặc bộ trao đổi nhiệt.

Trong nhà máy thực phẩm, van duy trì áp suất ổn định cho quá trình hấp, tiệt trùng và sấy khô.

Trong ngành dệt nhuộm, PIR-1F DN125 điều chỉnh áp suất hơi cho máy là, máy sấy và thiết bị ép nhiệt.

Trong hệ thống HVAC, van giúp kiểm soát áp suất hơi cung cấp cho bộ tạo ẩm và hệ thống sưởi công nghiệp.

Trong hệ thống PCCC hơi, van đảm bảo áp suất ổn định cho mạng phân phối hơi, ngăn ngừa quá áp gây hư hỏng thiết bị.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch đường ống, loại bỏ hơi ngưng và cặn bẩn trước khi lắp đặt để tránh ảnh hưởng đến hoạt động của pilot.

Bước 2: Lắp van đúng chiều dòng chảy được khắc trên thân, giữ vị trí thẳng đứng để piston hoạt động trơn tru.

Bước 3: Dùng gioăng chịu nhiệt giữa mặt bích, siết bulong đều tay để tránh rò rỉ và lệch mặt bích.

Bước 4: Mở nhẹ nguồn hơi để kiểm tra rò rỉ, điều chỉnh tay xoay pilot đến áp suất mong muốn.

Bước 5: Theo dõi áp suất đầu ra qua đồng hồ, tinh chỉnh để đạt giá trị cài đặt ổn định.

Bước 6: Bảo trì định kỳ 6 tháng/lần: vệ sinh cụm pilot, kiểm tra lò xo, màng và độ kín của đĩa van để đảm bảo độ chính xác điều áp.

Kết luận: Van giảm áp YNV PIR-1F DN125 là lựa chọn hàng đầu cho các hệ thống hơi công nghiệp quy mô lớn, nơi yêu cầu độ ổn định cao và khả năng điều áp chính xác. Với cơ chế pilot tiên tiến, vật liệu cao cấp và cấu trúc chắc chắn, sản phẩm mang lại hiệu suất vận hành tối ưu, an toàn và bền bỉ cho mọi ứng dụng hơi áp suất cao.
