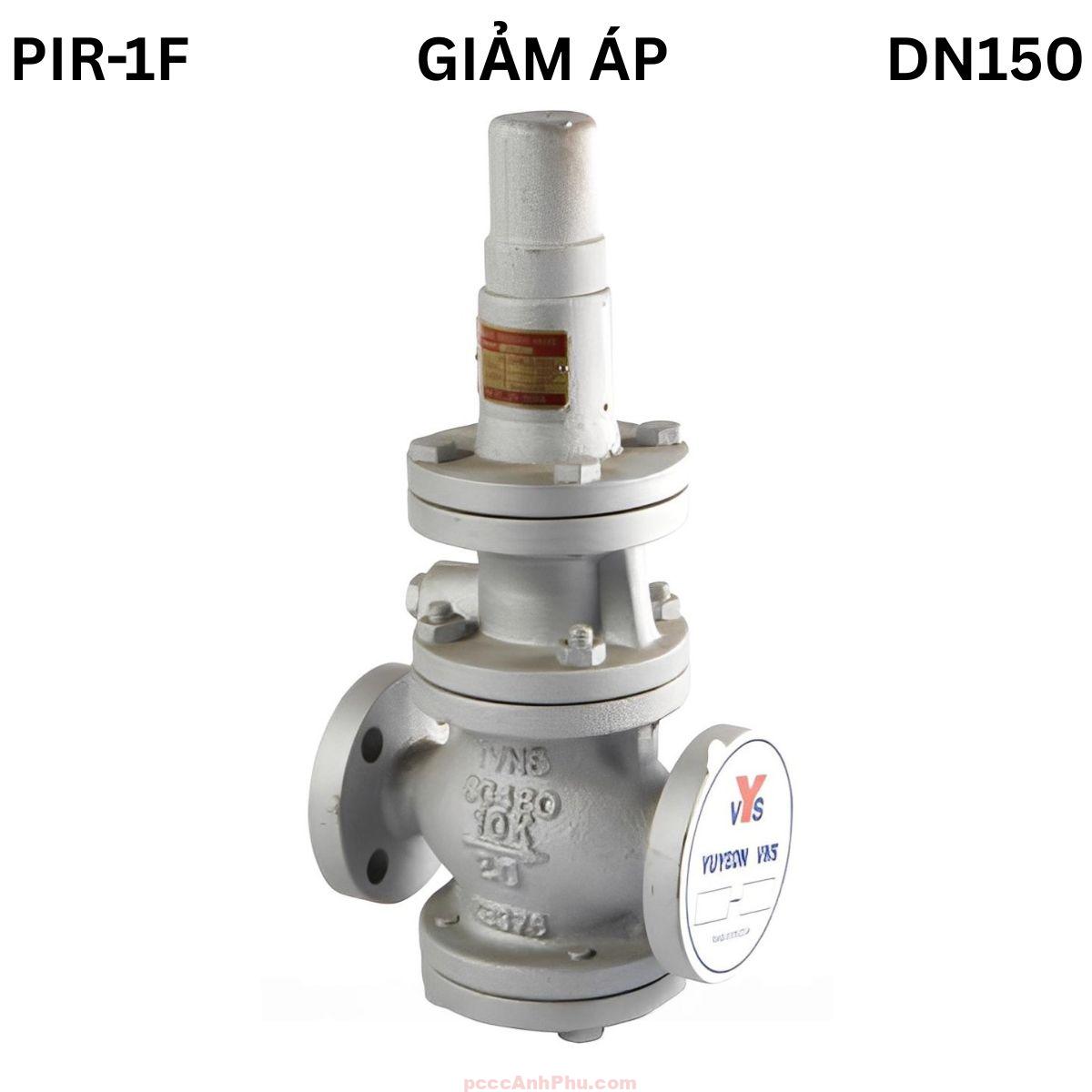

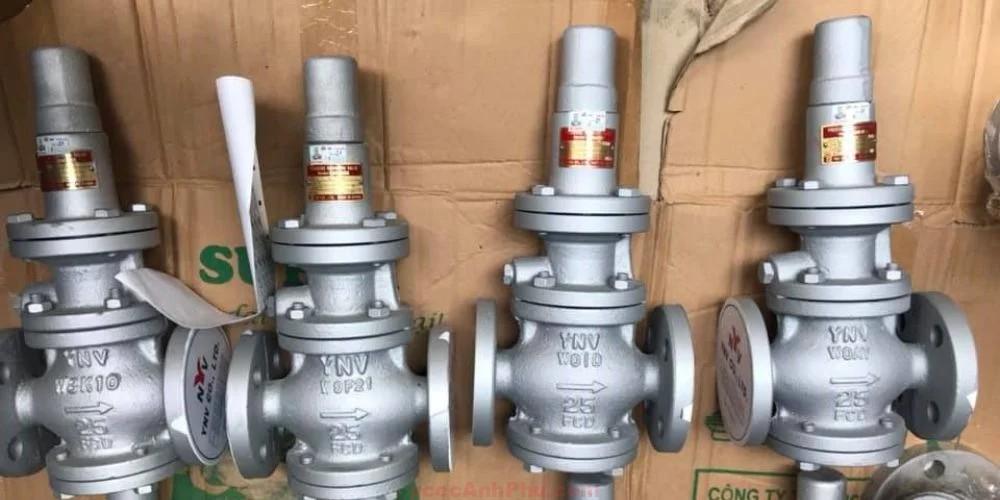

Van giảm áp YNV PIR-1F DN150
Van giảm áp YNV PIR-1F DN150 là dòng van điều áp hơi nước công nghiệp cao cấp dạng pilot (Pilot Type) do hãng YNV – Hàn Quốc sản xuất. Với kích thước DN150 (6”), van được thiết kế chuyên dụng cho các hệ thống hơi trung tâm, nồi hơi công nghiệp và dây chuyền sản xuất quy mô lớn cần duy trì áp suất ổn định, chính xác. Van hoạt động trong dải áp suất đầu vào 10 kgf/cm², đầu ra điều chỉnh linh hoạt từ 0.5 – 7 kgf/cm², chịu được nhiệt độ lên tới 220°C, giúp đảm bảo hiệu suất truyền nhiệt tối ưu và an toàn tuyệt đối cho toàn bộ hệ thống.
Nhờ cơ chế pilot điều khiển gián tiếp, PIR-1F DN150 phản hồi cực nhanh với sự thay đổi tải, duy trì áp suất hơi ổn định mà không tạo dao động hoặc rung lắc. Đây là dòng van công nghiệp đáng tin cậy, đáp ứng tiêu chuẩn vận hành khắt khe trong môi trường hơi nóng áp cao.

Xem đầy đủ các sản phẩm: van chiết áp.
Cấu tạo tổng quan
Cấu tạo của van YNV PIR-1F DN150 bao gồm hai bộ phận chính: van chính (Main Valve) và cụm pilot điều khiển (Pilot Valve). Thân van được chế tạo từ gang dẻo (Ductile Iron) phủ sơn epoxy chống rỉ, có khả năng chịu áp suất và nhiệt độ cao. Các chi tiết quan trọng như đĩa, màng, trục, cụm pilot được làm từ inox 304, giúp van có độ bền vượt trội và chống ăn mòn tốt trong môi trường hơi nước. Lò xo bằng thép hợp kim chịu nhiệt giúp phản hồi nhanh và duy trì áp suất ổn định.
Kết nối mặt bích JIS 10K tiêu chuẩn cho phép van lắp đặt thuận tiện, kín khít và an toàn. Nhờ thiết kế tối ưu, PIR-1F DN150 có khả năng điều tiết lưu lượng hơi lớn mà vẫn đảm bảo độ chính xác cao và tổn thất áp suất nhỏ nhất.
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van (Body) | Gang dẻo (Ductile Iron) | Chịu nhiệt, áp cao, bảo vệ toàn bộ cơ cấu điều áp |
| Đĩa van (Disc) | Inox 304 | Điều tiết lưu lượng hơi, đảm bảo độ kín tuyệt đối |
| Màng điều áp (Diaphragm) | Inox 304 | Phản ứng với áp suất đầu ra, duy trì cân bằng lực |
| Trục (Stem) | Inox 304 | Truyền lực giữa màng và đĩa van, đảm bảo vận hành chính xác |
| Lò xo (Spring) | Thép chịu nhiệt | Tạo lực đàn hồi ổn định để duy trì áp suất mong muốn |
| Cụm pilot (Pilot Valve) | Inox 304 | Điều khiển lưu lượng hơi qua van chính, giữ áp suất ổn định |
| Kết nối (Connection) | JIS 10K Flanged | Kết nối mặt bích an toàn, chống rò rỉ và chịu áp cao |
Cấu trúc DN150 được thiết kế cho lưu lượng hơi lớn, đảm bảo dòng chảy ổn định và giảm thiểu tổn thất áp suất. Thiết kế này giúp hệ thống hơi công nghiệp vận hành êm, không rung lắc, và đạt độ ổn định cao khi tải thay đổi liên tục.
Nguyên lý hoạt động
Van giảm áp YNV PIR-1F DN150 hoạt động theo nguyên lý điều khiển gián tiếp bằng pilot. Khi áp suất đầu ra đạt đến mức cài đặt, áp lực tác động lên màng pilot khiến van pilot đóng, giảm áp lực lên piston van chính, làm đĩa van hạ xuống và giảm lưu lượng hơi. Khi áp suất giảm xuống dưới ngưỡng, pilot mở ra, hơi tác động vào piston khiến đĩa van nâng lên, tăng lưu lượng hơi. Chu trình điều chỉnh liên tục này giúp áp suất đầu ra luôn ổn định.
┌───────────────┐
│ CỤM PILOT │ ← Điều khiển áp suất hơi
└────┬──────────┘
│
(Lò xo)
│
┌────▼──────┐
│ Màng van │ ← Cảm ứng áp suất đầu ra
└────┬──────┘
│
┌───▼───┐
│ Piston│ ← Điều tiết dòng hơi chính
└───┬───┘
│
→→→→→ Dòng hơi nóng →→→→→
Cơ chế pilot giúp duy trì áp suất chính xác, phản hồi nhanh với thay đổi tải và loại bỏ hiện tượng dao động áp, bảo vệ toàn bộ hệ thống hơi khỏi quá áp và rung động cơ học.
Ưu điểm nổi bật
1. Điều áp ổn định, độ chính xác cao
PIR-1F DN150 giữ áp suất đầu ra ổn định với sai số cực thấp, giúp tối ưu hiệu suất truyền nhiệt trong hệ thống hơi công nghiệp lớn.
2. Cấu tạo bền, chịu nhiệt và áp cao
Thân gang dẻo và chi tiết inox 304 đảm bảo khả năng chịu nhiệt đến 220°C, áp suất 10 kgf/cm², hoạt động bền bỉ trong môi trường khắc nghiệt.
3. Cơ chế pilot thông minh
Điều khiển gián tiếp giúp phản hồi nhanh, giảm rung và tăng tuổi thọ linh kiện so với van tác động trực tiếp.
4. Lắp đặt linh hoạt, bảo trì dễ dàng
Kết nối mặt bích JIS 10K thông dụng, cấu trúc gọn gàng giúp lắp đặt nhanh, vệ sinh và thay thế linh kiện thuận tiện.
5. Hoạt động cơ học, an toàn tuyệt đối
Van không sử dụng điện, đảm bảo an toàn trong môi trường dễ cháy nổ, đồng thời giảm chi phí năng lượng vận hành.
Ứng dụng tiêu biểu
Trong hệ thống hơi trung tâm, PIR-1F DN150 được dùng để điều áp hơi chính, đảm bảo áp suất ổn định trước khi phân phối đến các nhánh sử dụng.
Trong nhà máy thực phẩm, van điều chỉnh áp suất ổn định cho quy trình hấp, tiệt trùng, nấu và sấy khô sản phẩm.
Trong ngành dệt nhuộm, PIR-1F DN150 duy trì áp suất hơi ổn định cho máy ép, máy là, hệ thống sấy và bộ gia nhiệt công nghiệp.
Trong hệ thống HVAC, van giúp kiểm soát áp suất hơi cung cấp cho bộ trao đổi nhiệt, đảm bảo nhiệt độ ổn định.
Trong hệ thống PCCC hơi, van giảm áp giúp bảo vệ mạng phân phối hơi, tránh quá áp gây hư hại thiết bị.
Hướng dẫn lắp đặt và vận hành
Bước 1: Làm sạch đường ống, loại bỏ cặn, hơi ngưng và kiểm tra van trước khi lắp đặt.
Bước 2: Đặt van theo chiều dòng chảy in trên thân, căn chỉnh thẳng đứng để cụm pilot hoạt động chính xác.
Bước 3: Dùng gioăng chịu nhiệt cho mặt bích JIS 10K, siết đều bulong để đảm bảo độ kín và tránh biến dạng thân van.
Bước 4: Mở nhẹ nguồn hơi để kiểm tra rò rỉ, điều chỉnh tay xoay pilot đến khi đạt áp suất đầu ra mong muốn.
Bước 5: Theo dõi áp suất bằng đồng hồ trong quá trình khởi động, tinh chỉnh để đạt giá trị ổn định nhất.
Bước 6: Bảo trì định kỳ 6 tháng/lần: vệ sinh màng, piston, lò xo và cụm pilot, kiểm tra độ kín của đĩa van, thay thế linh kiện khi cần thiết.
Kết luận: Van giảm áp YNV PIR-1F DN150 là giải pháp lý tưởng cho hệ thống hơi công nghiệp lớn cần điều áp chính xác, độ bền cao và vận hành an toàn. Với cơ chế pilot tiên tiến, cấu trúc vững chắc và khả năng chịu nhiệt vượt trội, sản phẩm mang lại hiệu suất năng lượng tối ưu và tuổi thọ dài hạn cho toàn hệ thống hơi.
