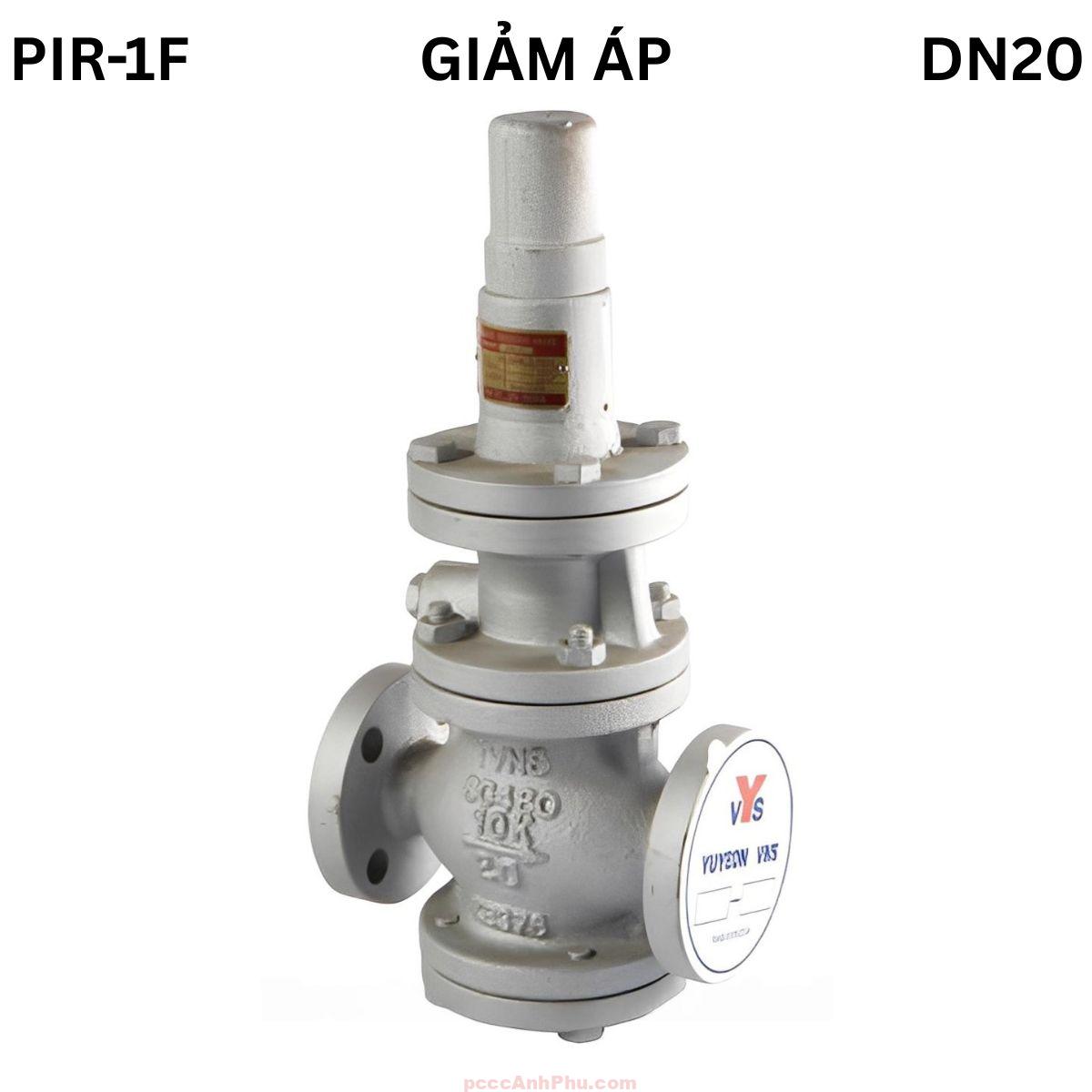

Van giảm áp YNV PIR-1F DN20 là dòng van điều áp hơi nước dạng pilot (Pilot Type) cao cấp của hãng YNV – Hàn Quốc, được sử dụng rộng rãi trong các hệ thống hơi công nghiệp cần điều chỉnh áp suất chính xác và ổn định. Với kích thước DN20 (3/4”), van hoạt động tốt trong điều kiện áp suất đầu vào lên đến 10 kgf/cm² và đầu ra điều chỉnh linh hoạt từ 0.5 – 7 kgf/cm². Cấu trúc van chắc chắn, độ kín cao và khả năng phản hồi nhanh giúp duy trì áp suất ổn định trong suốt quá trình vận hành.

Van PIR-1F DN20 được thiết kế để làm việc trong môi trường nhiệt độ cao lên đến 220°C, phù hợp cho các dây chuyền hơi trong nhà máy thực phẩm, dệt nhuộm, sản xuất giấy, và hệ thống HVAC. Cơ chế điều khiển gián tiếp bằng pilot giúp van vận hành mượt, giảm rung lắc và hạn chế hiện tượng dao động áp.

Xem đầy đủ các sản phẩm: van chiết áp.

Cấu tạo tổng quan

Cấu tạo của van YNV PIR-1F DN20 được phát triển trên nền tảng thiết kế tối ưu cho hệ thống hơi áp cao. Thân van được chế tạo bằng gang dẻo (Ductile Iron) có độ bền cơ học cao, phủ lớp sơn epoxy chống oxy hóa. Các chi tiết bên trong như đĩa van, màng và trục làm bằng inox 304 giúp chống ăn mòn và chịu nhiệt tốt. Bộ phận pilot điều khiển áp suất hơi được đặt ở phía trên, có vai trò cân bằng áp suất giữa đầu vào và đầu ra, đảm bảo áp suất luôn ổn định.

Van được kết nối bằng mặt bích JIS 10K, giúp lắp đặt dễ dàng và an toàn. Cấu trúc pilot bên trong được thiết kế tinh gọn, hạn chế tổn thất áp suất và giúp duy trì lưu lượng ổn định trong toàn hệ thống.

Thành phần	Vật liệu	Chức năng
Thân van (Body)	Gang dẻo (Ductile Iron)	Chịu áp lực cao và bảo vệ toàn bộ cấu trúc bên trong
Đĩa van (Disc)	Inox 304	Điều tiết và đóng mở lưu lượng hơi
Màng điều áp (Diaphragm)	Inox 304	Phản ứng với áp suất đầu ra, đảm bảo độ ổn định
Trục (Stem)	Inox 304	Kết nối màng và đĩa, truyền lực điều khiển
Lò xo (Spring)	Thép chịu nhiệt	Giữ lực đàn hồi ổn định trong quá trình điều áp
Cụm pilot (Pilot Valve)	Inox 304	Điều khiển chính xác áp suất và lưu lượng qua van
Kết nối (Connection)	JIS 10K Flanged	Giữ kín khít và đảm bảo độ an toàn khi vận hành

Cấu trúc DN20 được tối ưu cho hệ thống hơi trung bình, cho phép dòng hơi ổn định và kiểm soát áp suất chính xác. Thiết kế thân gọn giúp dễ lắp đặt và bảo trì trong không gian hạn chế.

Nguyên lý hoạt động

Van giảm áp YNV PIR-1F DN20 hoạt động dựa trên nguyên lý cân bằng áp suất giữa pilot và piston của van chính. Hơi đi qua pilot được điều chỉnh nhờ lò xo áp suất, khi áp suất đầu ra vượt ngưỡng, van pilot đóng dần lại khiến piston của van chính hạ xuống, giảm lưu lượng hơi. Khi áp suất giảm, piston mở trở lại để tăng lưu lượng, nhờ vậy hệ thống luôn duy trì mức áp ổn định. Cơ chế pilot giúp điều chỉnh mượt mà, tránh tình trạng “giật áp” hoặc dao động trong hệ thống hơi.

     ┌───────────────┐
     │   CỤM PILOT   │ ← Điều chỉnh áp suất đầu ra
     └────┬──────────┘
          │
        (Lò xo)
          │
     ┌────▼──────┐
     │  Màng van │ ← Cảm nhận áp suất hơi
     └────┬──────┘
          │
      ┌───▼───┐
      │  Đĩa  │  ← Điều tiết dòng hơi chính
      └───┬───┘
          │
   →→→→→  Dòng hơi đi qua  →→→→→

Cơ chế điều khiển gián tiếp (Pilot Type) cho phép van kiểm soát áp suất chính xác hơn nhiều so với loại tác động trực tiếp, đặc biệt hữu ích trong các hệ thống có tải hơi biến thiên.

Ưu điểm nổi bật

1. Điều áp ổn định và chính xác

Van PIR-1F DN20 có khả năng giữ áp suất ổn định ngay cả khi tải thay đổi nhanh, nhờ cơ chế pilot phản hồi tự động.

2. Cấu tạo bền bỉ

Vật liệu gang dẻo và inox 304 chịu nhiệt, chịu áp tốt, giúp van vận hành tin cậy trong điều kiện khắc nghiệt.

3. Không cần nguồn điện

Van hoạt động hoàn toàn bằng cơ học, đảm bảo an toàn tuyệt đối trong môi trường dễ cháy nổ hoặc có nhiệt độ cao.

4. Lắp đặt dễ dàng

Kết nối mặt bích tiêu chuẩn JIS 10K, thích hợp cho đa số hệ thống đường ống hơi công nghiệp hiện nay.

5. Dễ bảo trì và tuổi thọ cao

Cấu trúc pilot đơn giản, ít chi tiết chuyển động, giúp việc vệ sinh và bảo dưỡng định kỳ nhanh chóng, tiết kiệm chi phí.

Ứng dụng tiêu biểu

Trong hệ thống hơi công nghiệp, PIR-1F DN20 giúp giảm áp hơi từ nồi hơi chính xuống các đường nhánh phân phối, đảm bảo an toàn cho thiết bị.

Trong nhà máy thực phẩm, van điều chỉnh áp suất ổn định cho quá trình hấp, tiệt trùng, sấy hoặc nấu bằng hơi.

Trong ngành dệt nhuộm, van giữ áp suất hơi đồng đều, tránh dao động làm ảnh hưởng đến chất lượng sản phẩm.

Trong hệ thống HVAC, PIR-1F DN20 duy trì áp suất hơi ổn định cho bộ trao đổi nhiệt và máy tạo ẩm.

Trong hệ thống PCCC hơi, van kiểm soát áp suất cung cấp cho các thiết bị phun sương hoặc làm nóng đường ống chống đông.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra hệ thống và vệ sinh đường ống trước khi lắp đặt, đảm bảo không còn cặn bẩn hoặc hơi ngưng.

Bước 2: Lắp van theo đúng hướng dòng chảy in trên thân. Dùng gioăng chịu nhiệt hoặc keo bích để đảm bảo độ kín.

Bước 3: Căn chỉnh vị trí van thẳng đứng để đảm bảo piston và màng hoạt động ổn định.

Bước 4: Sau khi lắp đặt, mở nhẹ nguồn hơi để kiểm tra rò rỉ và quan sát hoạt động của pilot.

Bước 5: Điều chỉnh tay xoay pilot để cài đặt áp suất đầu ra mong muốn, theo dõi đồng hồ để tinh chỉnh.

Bước 6: Bảo trì định kỳ 6 tháng/lần: kiểm tra lò xo, piston và màng, vệ sinh bề mặt trong để duy trì độ nhạy của cơ chế pilot.

Kết luận: Van giảm áp YNV PIR-1F DN20 là giải pháp hiệu quả và an toàn cho các hệ thống hơi yêu cầu điều áp chính xác. Nhờ cấu trúc bền bỉ, điều khiển bằng pilot và khả năng chịu nhiệt cao, van mang lại hiệu suất ổn định, tiết kiệm năng lượng và bảo vệ thiết bị công nghiệp lâu dài.
