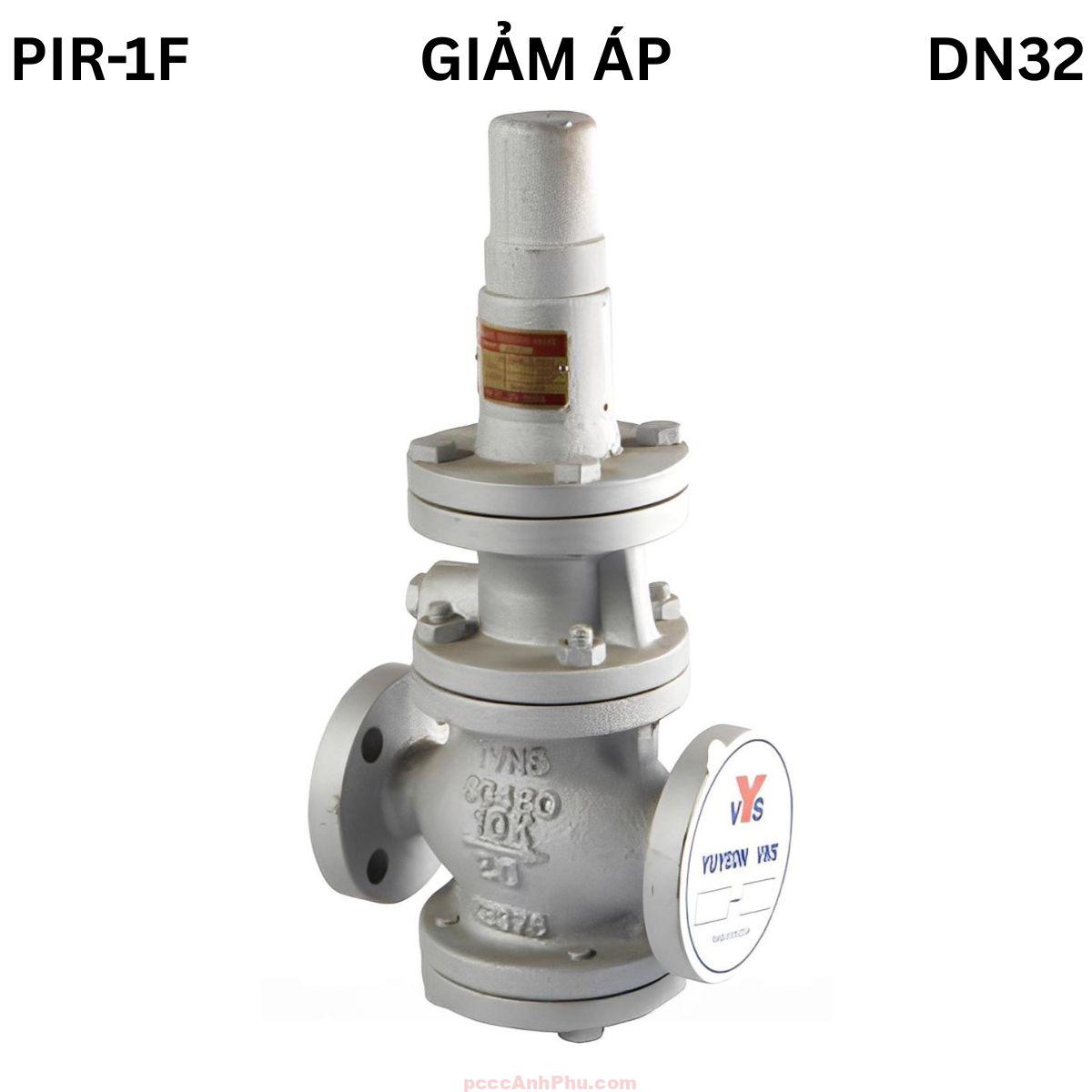

Van giảm áp YNV PIR-1F DN32 là dòng van điều áp hơi nước dạng pilot (Pilot Type) do YNV – Hàn Quốc sản xuất, được thiết kế chuyên dụng cho các hệ thống hơi công nghiệp trung và cao áp. Với kích thước DN32 (PT 1 1/4”), van cho phép điều chỉnh áp suất đầu ra chính xác trong dải 0.5 – 7 kgf/cm², làm việc ổn định ở áp suất đầu vào 10 kgf/cm² và nhiệt độ lên đến 220°C. Đây là dòng van cơ học cao cấp, hoạt động tự động theo cơ chế pilot, đảm bảo áp suất hơi ra luôn ổn định và bảo vệ thiết bị đầu cuối khỏi tình trạng quá áp.

Nhờ khả năng kiểm soát áp suất mượt mà, PIR-1F DN32 được ứng dụng phổ biến trong các nhà máy thực phẩm, dệt nhuộm, sản xuất giấy, và hệ thống trao đổi nhiệt quy mô lớn. Thiết kế thân van chắc chắn, chịu nhiệt cao cùng cấu trúc pilot thông minh giúp van duy trì hoạt động ổn định và tiết kiệm năng lượng.

Xem

Xem đầy đủ các sản phẩm: van giam áp.

Cấu tạo tổng quan

Cấu tạo của van YNV PIR-1F DN32 gồm hai phần chính: thân van chính và cụm pilot điều khiển. Thân van được chế tạo bằng gang dẻo (Ductile Iron) phủ sơn epoxy chống oxy hóa, chịu được áp lực cao và nhiệt độ lớn. Các chi tiết quan trọng như đĩa, màng, trục và cụm pilot đều được làm từ inox 304, giúp chống ăn mòn và đảm bảo độ chính xác khi vận hành. Lò xo đàn hồi chịu nhiệt cao được bố trí trong khoang pilot để phản hồi nhanh khi áp suất thay đổi, giữ cho áp suất đầu ra ổn định.

Kết nối mặt bích JIS 10K tiêu chuẩn giúp dễ dàng lắp đặt vào hệ thống hơi hiện có. Nhờ cấu trúc tối ưu, van PIR-1F DN32 hoạt động êm ái, giảm rung, hạn chế tổn thất áp và duy trì hiệu suất ổn định ngay cả trong môi trường áp suất biến động liên tục.

Cấu trúc DN32 được thiết kế để xử lý lưu lượng hơi lớn hơn, duy trì áp suất ổn định ở các nhánh cấp hơi chính. Cấu tạo đơn giản nhưng chắc chắn giúp van hoạt động liên tục trong thời gian dài mà không cần bảo trì thường xuyên.

Nguyên lý hoạt động

Van giảm áp YNV PIR-1F DN32 hoạt động theo cơ chế pilot điều khiển gián tiếp. Khi áp suất đầu ra đạt đến mức cài đặt, áp suất hơi sẽ tác động lên màng pilot, khiến van pilot đóng lại, làm giảm áp lực tác động lên piston của van chính, khiến van chính thu hẹp tiết diện dòng chảy. Khi áp suất đầu ra giảm, van pilot mở lại, tăng lưu lượng hơi qua van chính. Chu trình này diễn ra liên tục, giúp duy trì áp suất ổn định mà không cần can thiệp thủ công.

     ┌───────────────┐
     │   CỤM PILOT   │ ← Điều chỉnh áp suất
     └────┬──────────┘
          │
        (Lò xo)
          │
     ┌────▼──────┐
     │  Màng van │ ← Cảm nhận áp suất đầu ra
     └────┬──────┘
          │
      ┌───▼───┐
      │  Piston│  ← Điều tiết dòng hơi chính
      └───┬───┘
          │
   →→→→→  Dòng hơi  →→→→→

Ưu thế của cơ chế pilot là phản hồi nhanh, điều chỉnh mượt và chính xác, giúp hệ thống hơi duy trì áp suất lý tưởng mà không tạo dao động áp hay tiếng ồn.

Ưu điểm nổi bật

1. Kiểm soát áp suất chính xác

PIR-1F DN32 có khả năng giữ áp suất đầu ra ổn định với độ sai số rất thấp, ngay cả khi tải thay đổi nhanh chóng.

2. Chịu nhiệt độ và áp suất cao

Với vật liệu gang dẻo và inox 304, van hoạt động ổn định trong môi trường hơi nước lên tới 220°C.

3. Cơ chế pilot tiên tiến

Cơ cấu điều khiển gián tiếp giúp điều áp nhanh, giảm lực tác động lên màng và tăng tuổi thọ thiết bị.

4. Lắp đặt linh hoạt

Kết nối mặt bích tiêu chuẩn JIS 10K giúp van tương thích với đa dạng hệ thống ống hơi hiện hành.

5. Dễ bảo trì và độ bền cao

Cấu trúc đơn giản, dễ tháo lắp và vệ sinh định kỳ, giảm thiểu thời gian dừng hệ thống và chi phí vận hành.

Ứng dụng tiêu biểu

Trong hệ thống hơi trung tâm, PIR-1F DN32 được dùng để điều chỉnh áp suất hơi trước các bộ trao đổi nhiệt, đảm bảo an toàn và hiệu suất truyền nhiệt.

Trong nhà máy thực phẩm, van điều chỉnh áp suất ổn định cho quy trình hấp, nấu và sấy.

Trong ngành dệt nhuộm, PIR-1F DN32 duy trì áp suất ổn định cho máy là, máy sấy và hệ thống ép nhiệt.

Trong hệ thống HVAC, van đảm bảo áp suất hơi đều đặn cho bộ tạo ẩm và bộ gia nhiệt.

Trong hệ thống PCCC hơi, van điều chỉnh áp suất cho mạng phân phối hơi, ngăn quá áp gây hư hỏng thiết bị.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra và làm sạch đường ống trước khi lắp đặt, đảm bảo không có cặn hoặc nước ngưng tụ.

Bước 2: Đặt van theo đúng chiều dòng chảy được khắc trên thân. Căn chỉnh vị trí thẳng đứng để piston và pilot hoạt động chính xác.

Bước 3: Sử dụng gioăng chịu nhiệt cho mặt bích JIS 10K, siết bulong đều tay để đảm bảo độ kín.

Bước 4: Mở nhẹ nguồn hơi để kiểm tra rò rỉ, đồng thời quan sát phản hồi của cụm pilot.

Bước 5: Điều chỉnh tay xoay pilot đến khi đạt áp suất đầu ra mong muốn. Theo dõi đồng hồ áp suất để tinh chỉnh chính xác.

Bước 6: Thực hiện bảo trì định kỳ 6 tháng/lần: kiểm tra màng, piston và lò xo, vệ sinh cụm pilot để duy trì độ nhạy điều áp.

Kết luận: Van giảm áp YNV PIR-1F DN32 là lựa chọn lý tưởng cho các hệ thống hơi yêu cầu độ ổn định cao. Với cấu trúc pilot tiên tiến, vật liệu bền bỉ và khả năng điều áp chính xác, sản phẩm mang lại hiệu quả năng lượng vượt trội, độ tin cậy cao và tuổi thọ dài hạn trong mọi điều kiện vận hành công nghiệp.
