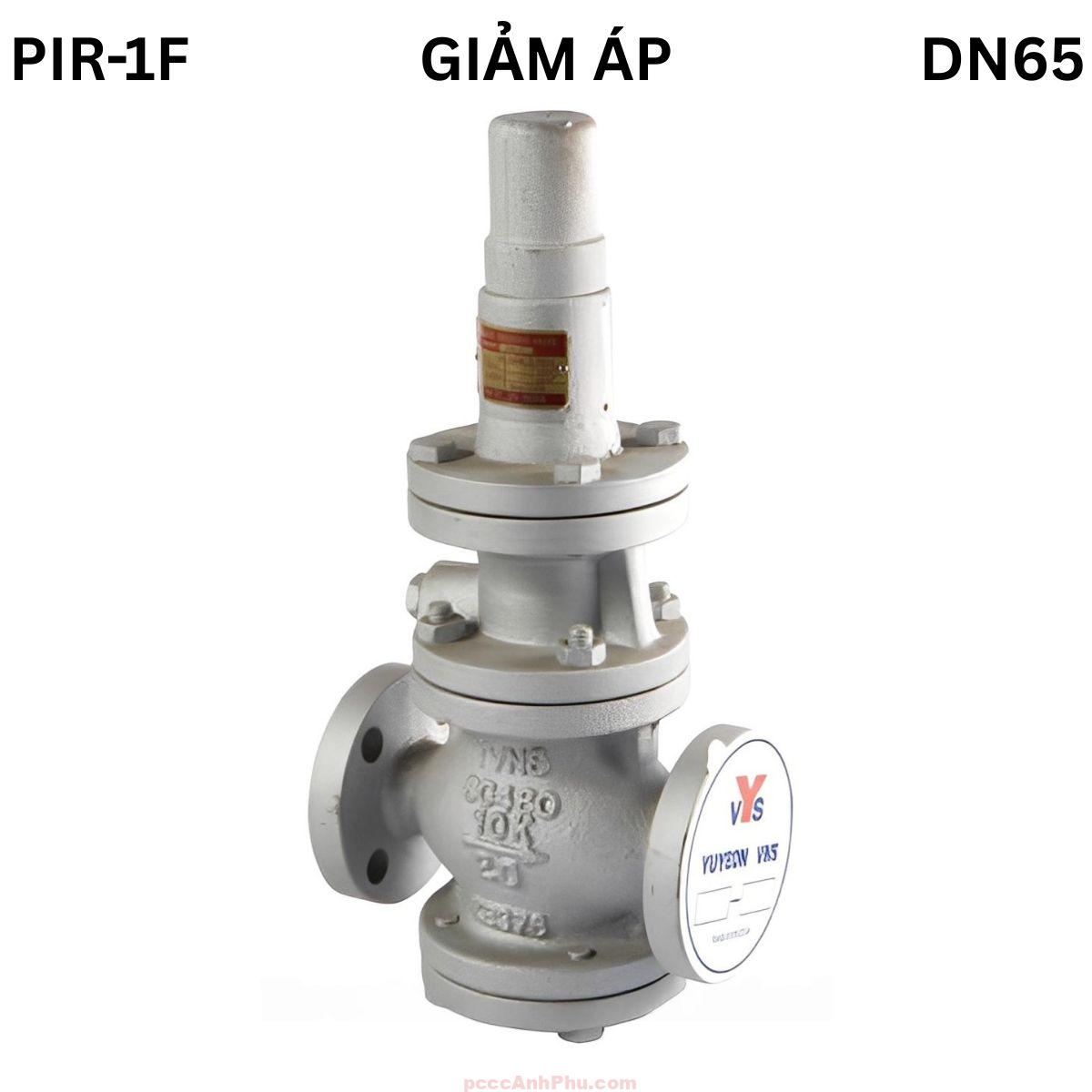

Van giảm áp YNV PIR-1F DN65

Van giảm áp YNV PIR-1F DN65

Van giảm áp YNV PIR-1F DN65 là dòng van điều áp hơi nước dạng pilot (Pilot Type) của hãng YNV – Hàn Quốc, được phát triển để điều chỉnh áp suất ổn định trong các hệ thống hơi công nghiệp lớn. Với kích thước DN65 (2 1/2”), van làm việc hiệu quả trong điều kiện áp suất đầu vào lên tới 10 kgf/cm² và đầu ra điều chỉnh linh hoạt từ 0.5 – 7 kgf/cm². Van có khả năng chịu nhiệt đến 220°C, đảm bảo hoạt động ổn định trong các hệ thống hơi trung tâm, nhà máy chế biến thực phẩm, dệt nhuộm, hoặc hệ thống trao đổi nhiệt công nghiệp.

Nhờ cơ chế điều khiển pilot tiên tiến, PIR-1F DN65 mang lại độ chính xác cao trong điều áp, phản ứng nhanh khi tải thay đổi và duy trì áp suất ổn định liên tục. Thiết kế cơ học vững chắc, không dùng điện, giúp van hoạt động an toàn trong mọi điều kiện môi trường, kể cả nơi có nguy cơ cháy nổ.

Xem đầy đủ các sản phẩm: van giảm ap.

Cấu tạo tổng quan

Cấu tạo của van YNV PIR-1F DN65 được thiết kế đặc biệt cho hệ thống hơi công nghiệp có lưu lượng lớn. Thân van được đúc từ gang dẻo (Ductile Iron) có độ bền cao, phủ lớp epoxy chống oxy hóa, giúp tăng khả năng chịu nhiệt và chống ăn mòn. Bên trong, các chi tiết như đĩa, màng, trục và cụm pilot đều được chế tạo từ inox 304, đảm bảo khả năng làm việc ổn định, chống rò rỉ và chống ăn mòn do hơi nước. Cụm pilot đóng vai trò điều khiển áp suất chính xác cho van chính, giúp điều áp mượt mà và ổn định.

Kết nối mặt bích JIS 10K giúp van dễ dàng lắp đặt và tháo bảo trì. Cấu trúc tối ưu cho phép dòng hơi đi qua mượt, giảm tổn thất áp suất và hạn chế rung lắc trong quá trình hoạt động.

Cấu trúc DN65 giúp xử lý lưu lượng hơi lớn, ổn định áp suất trên các đường ống phân phối chính. Thiết kế cơ học chắc chắn giúp giảm rung động và tổn thất năng lượng, nâng cao hiệu suất hệ thống hơi công nghiệp.

Nguyên lý hoạt động

Van giảm áp YNV PIR-1F DN65 hoạt động theo nguyên lý pilot điều khiển gián tiếp. Khi áp suất đầu ra đạt đến giá trị cài đặt, áp lực tác động lên màng pilot khiến van pilot đóng lại, giảm áp lực điều khiển lên piston chính. Khi áp suất đầu ra giảm, van pilot mở ra, hơi tác động vào piston giúp mở van chính và tăng lưu lượng hơi qua. Chu trình điều chỉnh này diễn ra liên tục, giữ áp suất đầu ra ổn định dù tải thay đổi nhanh.

     ┌───────────────┐
     │   CỤM PILOT   │ ← Điều khiển áp suất hơi
     └────┬──────────┘
          │
        (Lò xo)
          │
     ┌────▼──────┐
     │  Màng van │ ← Cảm ứng áp suất đầu ra
     └────┬──────┘
          │
      ┌───▼───┐
      │ Piston│  ← Điều tiết dòng hơi chính
      └───┬───┘
          │
   →→→→→  Dòng hơi nước nóng  →→→→→

Ưu thế của cơ chế pilot giúp điều chỉnh áp suất chính xác, phản ứng nhanh và ổn định, hạn chế dao động áp và tăng độ tin cậy vận hành cho toàn hệ thống.

Ưu điểm nổi bật

1. Kiểm soát áp suất chính xác và ổn định

Van PIR-1F DN65 duy trì áp suất đầu ra với độ sai số thấp, phù hợp cho hệ thống hơi lớn có yêu cầu cao về độ ổn định.

2. Chịu nhiệt và áp suất cao

Vật liệu gang dẻo và inox 304 giúp van chịu được áp suất 10 kgf/cm² và nhiệt độ 220°C mà không bị biến dạng.

3. Thiết kế cơ học bền vững

Cấu trúc tối ưu hạn chế hao mòn, giảm tải cho cụm pilot, kéo dài tuổi thọ thiết bị.

4. Dễ lắp đặt và bảo trì

Kết nối mặt bích JIS 10K thông dụng, dễ lắp ráp, tháo rời, vệ sinh và thay thế chi tiết khi cần thiết.

5. Hoạt động an toàn, tiết kiệm năng lượng

Không dùng điện, vận hành cơ học an toàn trong môi trường dễ cháy nổ, tiết kiệm năng lượng và chi phí vận hành.

Ứng dụng tiêu biểu

Trong hệ thống hơi trung tâm, PIR-1F DN65 được dùng để giảm áp hơi chính trước khi phân phối cho các nhánh phụ.

Trong nhà máy thực phẩm, van giúp kiểm soát áp suất ổn định cho quá trình hấp, nấu và sấy khử trùng.

Trong ngành dệt nhuộm, PIR-1F DN65 điều chỉnh áp suất hơi cho máy ép, máy là, máy sấy công nghiệp.

Trong hệ thống HVAC, van điều tiết áp suất hơi cho bộ trao đổi nhiệt và máy tạo ẩm hơi công nghiệp.

Trong hệ thống PCCC hơi, van giúp duy trì áp suất hơi ổn định, bảo vệ đường ống và thiết bị an toàn tuyệt đối.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch đường ống, loại bỏ hơi ngưng hoặc cặn trước khi lắp đặt van.

Bước 2: Lắp van đúng chiều dòng chảy được khắc trên thân, căn chỉnh thẳng đứng để đảm bảo hoạt động chính xác.

Bước 3: Dùng gioăng chịu nhiệt tại mặt bích, siết bulong đều lực để đảm bảo độ kín khít.

Bước 4: Sau khi lắp, mở nhẹ nguồn hơi để kiểm tra rò rỉ và quan sát phản hồi của cụm pilot.

Bước 5: Điều chỉnh tay xoay pilot đến khi đạt áp suất đầu ra mong muốn, theo dõi đồng hồ để tinh chỉnh chính xác.

Bước 6: Bảo trì định kỳ 6 tháng/lần: vệ sinh màng, piston và cụm pilot, kiểm tra lò xo và độ kín của đĩa van.

Kết luận: Van giảm áp YNV PIR-1F DN65 là lựa chọn hoàn hảo cho hệ thống hơi công nghiệp quy mô lớn. Với cơ chế pilot thông minh, khả năng điều áp chính xác, chịu nhiệt cao và hoạt động ổn định, sản phẩm giúp tiết kiệm năng lượng, tăng tuổi thọ thiết bị và đảm bảo an toàn tuyệt đối trong quá trình vận hành.
