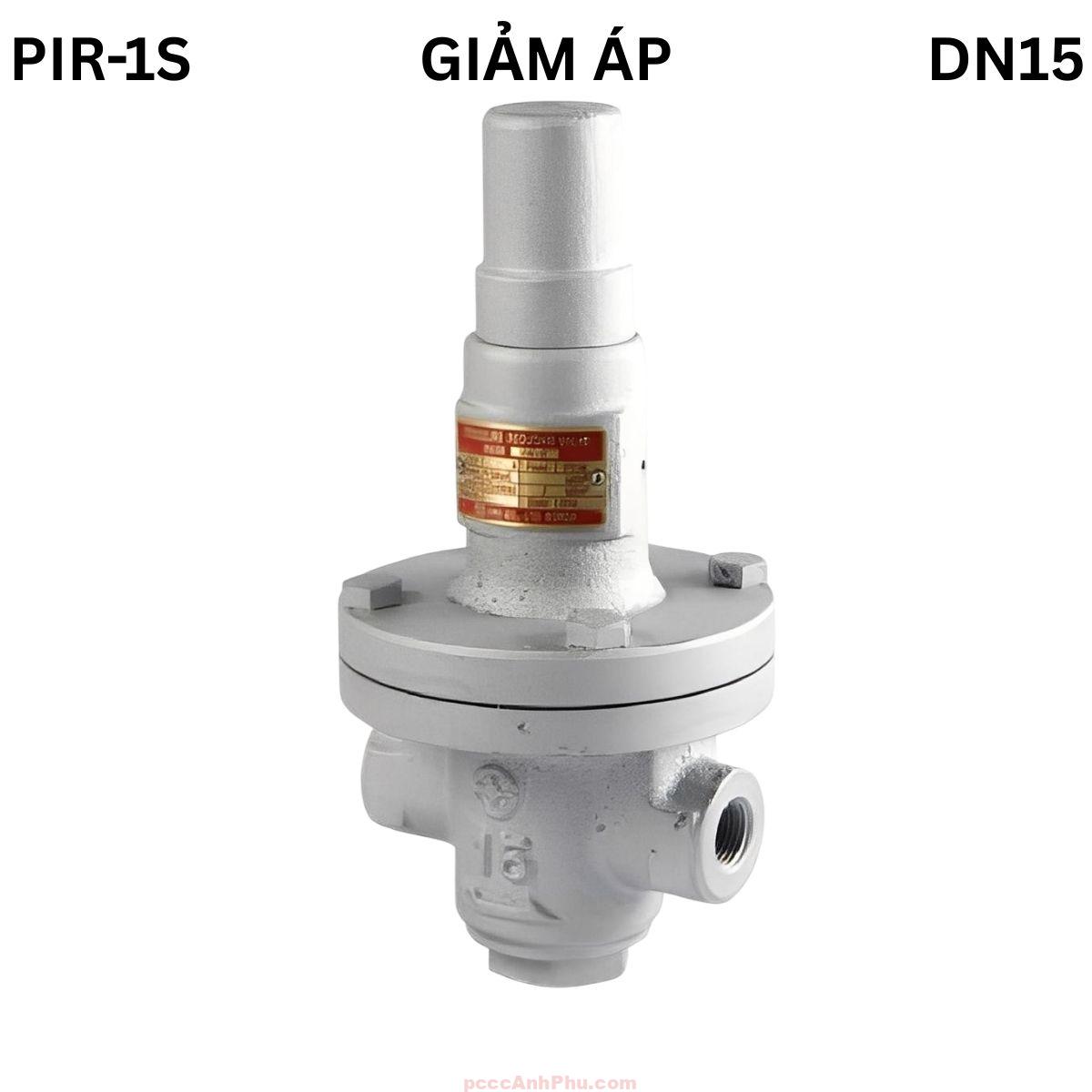

Van giảm áp YNV PIR-1S DN15

Van giảm áp YNV PIR-1S DN15

Van giảm áp YNV PIR-1S DN15 là dòng van điều áp tác động trực tiếp (Direct Acting Type) được thiết kế chuyên dụng cho hơi nước (steam). Sản phẩm do hãng YNV – Hàn Quốc sản xuất, đáp ứng tiêu chuẩn kỹ thuật cao trong việc ổn định áp suất hơi, bảo vệ thiết bị và hệ thống đường ống khỏi hiện tượng quá áp. Với kích thước DN15 (PT 1/2”), van hoạt động hiệu quả trong dải áp đầu vào 10 kgf/cm², đầu ra có thể điều chỉnh linh hoạt từ 0.5 – 5 kgf/cm², đảm bảo độ chính xác và ổn định áp suất tuyệt đối.

Van PIR-1S DN15 có cấu trúc gọn nhẹ, cơ chế phản hồi nhanh, không yêu cầu nguồn điện, phù hợp cho hệ thống hơi nóng có nhiệt độ lên tới 220°C. Sản phẩm thường được lắp ở đầu ra nồi hơi, đường ống hơi chính hoặc khu vực cần giảm áp trước khi cấp đến thiết bị gia nhiệt, máy sấy, hoặc bộ trao đổi nhiệt.

Xem đầy đủ các sản phẩm: van chiết áp.

Cấu tạo tổng quan

Cấu tạo của van YNV PIR-1S DN15 được thiết kế đặc biệt để chịu được nhiệt độ và áp suất cao trong hệ thống hơi nước. Thân van được làm từ gang dẻo (Ductile Iron) phủ lớp sơn chịu nhiệt, bên trong là các chi tiết bằng inox để chống oxy hóa và ăn mòn khi tiếp xúc với hơi nóng. Màng điều áp bằng thép không gỉ giúp van phản hồi nhanh và chính xác theo biến thiên áp suất.

Van sử dụng kết nối ren tiêu chuẩn PT 1/2”, dễ dàng lắp đặt cho đường ống hơi nhỏ. Cấu trúc đơn giản, ít chi tiết chuyển động, đảm bảo tuổi thọ cao và dễ bảo trì. Cụm điều chỉnh áp suất được bố trí trên nắp van, giúp thao tác thuận tiện và an toàn.

Cấu trúc DN15 nhỏ gọn nhưng có khả năng chịu nhiệt và áp cao, giúp van hoạt động bền bỉ trong các môi trường hơi nóng. Thiết kế của YNV PIR-1S tối ưu dòng chảy để giảm thất thoát năng lượng và hạn chế rung khi vận hành.

Nguyên lý hoạt động

Van giảm áp YNV PIR-1S DN15 hoạt động dựa trên cơ chế cân bằng giữa áp suất hơi và lực đàn hồi của lò xo. Khi áp suất đầu ra tăng vượt giá trị cài đặt, áp lực hơi đẩy màng điều áp lên, khiến đĩa van hạ xuống, thu hẹp tiết diện dòng chảy và giảm áp. Khi áp suất đầu ra giảm, lò xo đẩy màng trở lại vị trí ban đầu, mở rộng tiết diện, tăng lưu lượng và duy trì áp suất ổn định. Quá trình này diễn ra liên tục giúp hệ thống luôn giữ được mức áp suất mong muốn.

     ┌───────────────┐
     │     NẮP VAN   │
     │  (Adjust Cap) │
     └────┬──────────┘
          │
        (Lò xo)
          │
     ┌────▼──────┐
     │  Màng van │ ← Cảm nhận áp suất đầu ra
     └────┬──────┘
          │
      ┌───▼───┐
      │  Đĩa  │  ← Điều tiết dòng hơi
      └───┬───┘
          │
   →→→→→  Dòng hơi nóng  →→→→→

Cơ chế tác động trực tiếp giúp van phản hồi nhanh và làm việc ổn định ngay cả khi áp suất đầu vào dao động. Thiết kế kín tuyệt đối ngăn rò rỉ hơi, đảm bảo hiệu suất truyền nhiệt cao và giảm tiêu hao năng lượng cho toàn hệ thống.

Ưu điểm nổi bật

1. Chuyên dụng cho hơi nước

Khác với các dòng van giảm áp nước hoặc khí, PIR-1S được thiết kế tối ưu cho hơi nóng, có khả năng chịu nhiệt lên đến 220°C mà vẫn đảm bảo độ kín và ổn định áp suất.

2. Kích thước nhỏ, hiệu suất cao

Kích thước DN15 gọn gàng giúp lắp đặt ở các vị trí hẹp, nhưng vẫn cho phép điều chỉnh lưu lượng và áp suất chính xác.

3. Độ bền vượt trội

Vật liệu gang dẻo và inox giúp van chống oxy hóa, chịu mài mòn và hoạt động bền bỉ trong điều kiện hơi nóng liên tục.

4. Cơ chế điều áp ổn định

Màng inox phản hồi nhanh giúp van điều chỉnh áp suất mượt mà, không gây dao động hoặc tiếng ồn khi vận hành.

5. Không cần nguồn điện

Van hoạt động hoàn toàn cơ học, phù hợp cho môi trường dễ cháy nổ hoặc khu vực không có nguồn điện ổn định.

Ứng dụng tiêu biểu

Trong hệ thống hơi nước công nghiệp, van được lắp sau nồi hơi để giảm áp trước khi cấp đến thiết bị tiêu thụ, bảo vệ đường ống và van phụ trợ.

Trong hệ thống trao đổi nhiệt, PIR-1S DN15 duy trì áp suất ổn định giúp quá trình gia nhiệt hoặc sấy khô đạt hiệu quả tối ưu.

Trong nhà máy sản xuất thực phẩm, van giúp kiểm soát áp suất hơi cho dây chuyền hấp, tiệt trùng, sấy và nấu.

Trong hệ thống HVAC, van ổn định áp suất hơi cấp cho bộ tạo ẩm hoặc bộ trao đổi nhiệt, đảm bảo cân bằng nhiệt độ toàn hệ thống.

Trong lĩnh vực PCCC công nghiệp, van giảm áp hơi giúp bảo vệ thiết bị và đường ống dẫn hơi dùng cho sưởi hoặc kích hoạt đầu phun tự động.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra tình trạng van và hệ thống hơi trước khi lắp đặt, đảm bảo sạch sẽ, không có tạp chất trong đường ống.

Bước 2: Lắp van theo đúng hướng dòng chảy (mũi tên trên thân van). Kết nối ren PT 1/2” cần được bôi keo ren hoặc quấn băng tan chịu nhiệt để tránh rò rỉ.

Bước 3: Siết chặt van bằng lực vừa đủ, tránh làm nứt ren. Giữ hướng thẳng đứng để đảm bảo hoạt động ổn định.

Bước 4: Sau khi lắp, mở nhẹ nguồn hơi để xả khí và kiểm tra rò rỉ. Khi hệ thống ổn định, điều chỉnh núm vặn trên nắp van để cài đặt áp suất mong muốn.

Bước 5: Theo dõi đồng hồ áp suất, tinh chỉnh van đến khi đạt mức áp ổn định. Không điều chỉnh quá nhanh để tránh dao động áp.

Bước 6: Thực hiện bảo trì định kỳ mỗi 6 tháng: kiểm tra màng, lò xo và đĩa van; làm sạch muội hoặc cặn bám để duy trì phản ứng điều áp nhạy bén.

Kết luận: Van giảm áp YNV PIR-1S DN15 là lựa chọn tối ưu cho hệ thống hơi nước công nghiệp cần độ chính xác và ổn định cao. Với cấu tạo thép và inox bền bỉ, cơ chế phản hồi nhanh, khả năng chịu nhiệt vượt trội và vận hành an toàn, sản phẩm mang lại hiệu quả tiết kiệm năng lượng và độ tin cậy lâu dài cho hệ thống hơi hiện đại.
