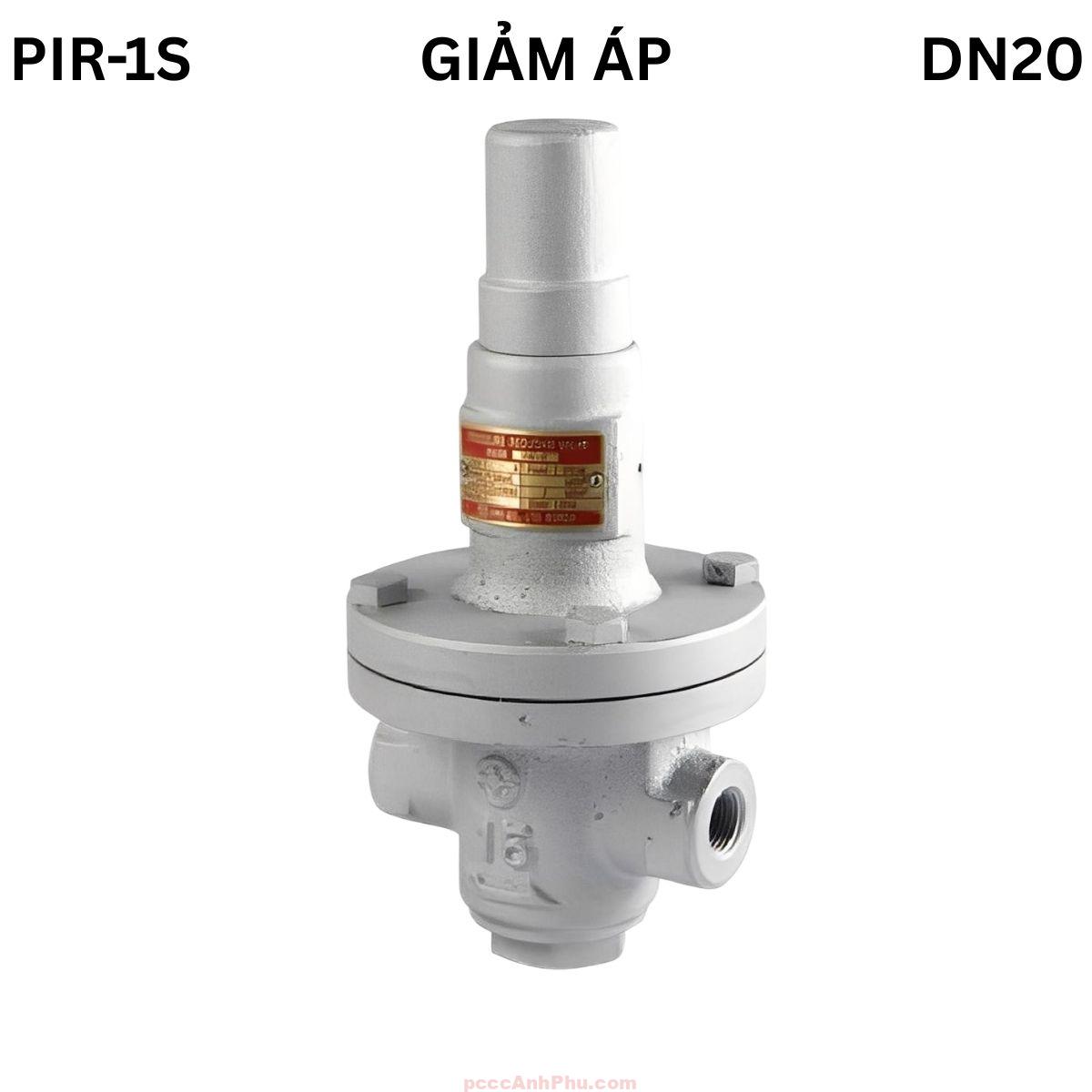

Van giảm áp YNV PIR-1S DN20

Van giảm áp YNV PIR-1S DN20

Van giảm áp YNV PIR-1S DN20 là dòng van điều áp hơi nước tác động trực tiếp (Direct Acting Type) của hãng YNV – Hàn Quốc, được thiết kế chuyên biệt để kiểm soát áp suất hơi trong các hệ thống công nghiệp có nhiệt độ cao. Với kích thước DN20 (PT 3/4”), van hoạt động ổn định trong điều kiện áp suất đầu vào 10 kgf/cm² và có thể điều chỉnh áp suất đầu ra trong khoảng 0.5 – 5 kgf/cm², đáp ứng tốt nhu cầu của các hệ thống hơi áp trung bình và cao. Cấu trúc chắc chắn, độ phản hồi nhanh và tuổi thọ cao giúp van PIR-1S DN20 trở thành lựa chọn phổ biến trong ngành sản xuất, thực phẩm, dệt may và PCCC hơi nước.

Van được thiết kế gọn nhẹ, hoạt động hoàn toàn bằng cơ học, không cần điện, giúp đảm bảo an toàn trong môi trường có nhiệt độ cao và nguy cơ cháy nổ. Đây là dòng van lý tưởng cho việc duy trì áp suất ổn định và tối ưu hiệu suất truyền nhiệt trong các hệ thống hơi công nghiệp hiện đại.

Xem đầy đủ các sản phẩm: valve điều áp.

Cấu tạo tổng quan

Cấu tạo của van YNV PIR-1S DN20 được tối ưu hóa để chịu được môi trường hơi nước có nhiệt độ lên đến 220°C. Thân van được làm từ gang dẻo (Ductile Iron) chịu áp cao, kết hợp với lõi và đĩa van bằng inox 304 giúp tăng khả năng chống ăn mòn và mài mòn. Cơ chế lò xo – màng inox phản hồi nhanh, giúp kiểm soát áp suất đầu ra chính xác và ổn định. Tay điều chỉnh được bố trí ở phần trên nắp van, thuận tiện cho việc tinh chỉnh ngay trong quá trình vận hành.

Kết nối ren PT 3/4” dễ lắp đặt, tương thích với hầu hết hệ thống ống hơi tiêu chuẩn. Cấu trúc bên trong được gia công đồng tâm giúp giảm tổn thất áp, đảm bảo dòng hơi đi qua mượt và hạn chế rung động trong quá trình sử dụng.

Thành phần	Vật liệu	Chức năng
Thân van (Body)	Gang dẻo (Ductile Iron)	Chịu nhiệt và áp cao, bảo vệ toàn bộ cụm van
Đĩa van (Disc)	Inox 304	Điều tiết và duy trì độ kín khi đóng mở
Màng điều áp (Diaphragm)	Inox 304	Phản ứng nhanh với áp lực, giúp duy trì áp suất ổn định
Trục (Stem)	Inox 304	Truyền lực giữa màng và đĩa, vận hành mượt
Lò xo (Spring)	Thép chịu nhiệt	Tạo lực đàn hồi, kiểm soát độ mở của đĩa van
Tay điều chỉnh (Adjustment Cap)	Thép mạ hoặc inox	Điều chỉnh áp suất đầu ra bằng cơ học
Kết nối (Connection)	Ren PT 3/4”	Dễ lắp đặt, đảm bảo độ kín tuyệt đối

Cấu trúc DN20 của dòng PIR-1S mang lại sự cân bằng hoàn hảo giữa kích thước nhỏ gọn và hiệu năng điều áp. Thiết kế lò xo và màng inox cho phép van hoạt động ổn định trong điều kiện hơi nóng dao động áp suất mạnh.

Nguyên lý hoạt động

Van giảm áp YNV PIR-1S DN20 hoạt động dựa trên cơ chế tự cân bằng áp lực giữa đầu vào và đầu ra. Khi áp suất đầu ra vượt quá giá trị cài đặt, áp lực hơi tác động lên màng van làm đĩa van hạ xuống, thu hẹp tiết diện dòng chảy. Khi áp suất giảm, lực đàn hồi của lò xo đẩy màng van xuống, mở rộng đĩa van, tăng lưu lượng hơi. Quá trình này diễn ra liên tục giúp duy trì áp suất ổn định, bảo vệ đường ống và thiết bị khỏi hiện tượng quá áp.

     ┌───────────────┐
     │  TAY XOAY     │
     │ (Adjust Cap)  │
     └────┬──────────┘
          │
        (Lò xo)
          │
     ┌────▼──────┐
     │  Màng van │ ← Cảm nhận áp suất đầu ra
     └────┬──────┘
          │
      ┌───▼───┐
      │  Đĩa  │  ← Điều tiết dòng hơi
      └───┬───┘
          │
   →→→→→  Dòng hơi nóng  →→→→→

Ưu điểm của cơ chế tác động trực tiếp là phản hồi nhanh, cấu tạo đơn giản, dễ bảo trì và hoạt động ổn định trong điều kiện áp suất thay đổi liên tục. Van không cần pilot phụ, giúp giảm chi phí vận hành và tăng độ tin cậy của hệ thống.

Ưu điểm nổi bật

1. Chịu nhiệt độ cao

Van DRE-1S DN20 có khả năng chịu nhiệt lên tới 220°C, thích hợp cho hệ thống hơi nước áp cao và các dây chuyền công nghiệp có môi trường nhiệt khắc nghiệt.

2. Kết cấu gọn, độ kín cao

Thiết kế nhỏ gọn nhưng đảm bảo độ kín tuyệt đối, giúp tiết kiệm không gian lắp đặt và hạn chế rò rỉ hơi.

3. Hoạt động cơ học hoàn toàn

Không phụ thuộc nguồn điện, van vận hành ổn định trong môi trường dễ cháy nổ hoặc không có nguồn cấp điện liên tục.

4. Điều áp chính xác, phản ứng nhanh

Màng và lò xo inox giúp điều chỉnh áp suất đầu ra mượt mà, hạn chế hiện tượng dao động áp.

5. Dễ bảo trì và vệ sinh

Cấu trúc đơn giản, dễ tháo nắp kiểm tra định kỳ, tiết kiệm chi phí vận hành lâu dài.

Ứng dụng tiêu biểu

Trong hệ thống hơi nước, van PIR-1S DN20 được lắp ở đầu ra nồi hơi hoặc trước thiết bị gia nhiệt để giảm áp, đảm bảo an toàn vận hành.

Trong hệ thống trao đổi nhiệt, van duy trì áp suất hơi ổn định cho các bộ trao đổi nhiệt, tăng hiệu quả truyền nhiệt.

Trong nhà máy thực phẩm, van điều chỉnh áp suất hơi cho quy trình hấp, tiệt trùng, sấy hoặc nấu tự động.

Trong nhà máy dệt nhuộm, PIR-1S DN20 giúp ổn định hơi cung cấp cho máy sấy, máy là và máy ép.

Trong hệ thống HVAC công nghiệp, van đảm bảo áp suất hơi cân bằng, giúp điều hòa và làm ẩm không khí hiệu quả.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra van và hệ thống hơi trước khi lắp đặt, đảm bảo không có cặn hoặc tạp chất trong đường ống.

Bước 2: Lắp van đúng chiều dòng chảy (theo hướng mũi tên trên thân). Dùng băng tan hoặc keo ren chịu nhiệt cho mối nối ren PT 3/4”.

Bước 3: Siết ren vừa đủ, không dùng lực quá mạnh để tránh nứt thân hoặc hư ren.

Bước 4: Sau khi lắp, mở nhẹ nguồn hơi, kiểm tra rò rỉ và điều chỉnh áp suất đầu ra bằng tay xoay trên nắp van.

Bước 5: Theo dõi đồng hồ áp suất trong giai đoạn khởi động, tinh chỉnh dần để đạt áp suất mong muốn.

Bước 6: Bảo trì định kỳ mỗi 6 tháng: kiểm tra màng, lò xo, làm sạch bề mặt trong và thay thế nếu phát hiện dấu hiệu mài mòn hoặc biến dạng.

Kết luận: Van giảm áp YNV PIR-1S DN20 là giải pháp lý tưởng cho các hệ thống hơi công nghiệp yêu cầu độ ổn định cao. Với thiết kế bền bỉ, hoạt động cơ học an toàn và khả năng điều áp chính xác, sản phẩm đảm bảo hiệu suất năng lượng tối ưu, vận hành tin cậy và tuổi thọ lâu dài trong môi trường nhiệt độ cao.
