Van giảm áp YNV PIR-1S DN32

Van giảm áp YNV PIR-1S DN32

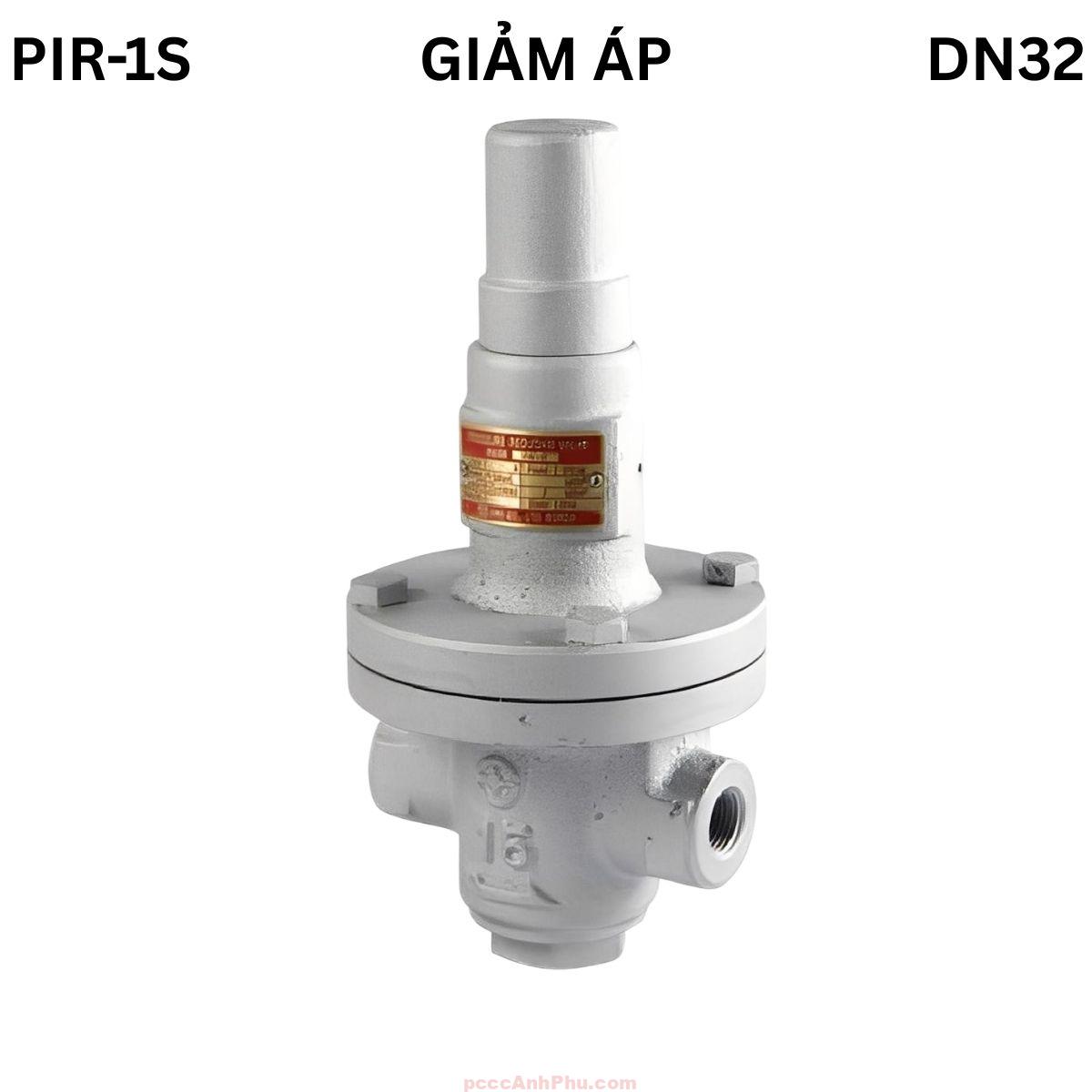

Van giảm áp YNV PIR-1S DN32 là dòng van điều áp hơi nước tác động trực tiếp (Direct Acting Type) của hãng YNV – Hàn Quốc, được thiết kế chuyên biệt cho các hệ thống hơi công nghiệp yêu cầu áp suất ổn định và độ chính xác cao. Với kích thước DN32 (PT 1 1/4”), van có khả năng làm việc trong dải áp đầu vào 10 kgf/cm², đầu ra điều chỉnh từ 0.5 – 5 kgf/cm², chịu nhiệt tối đa 220°C. Đây là dòng van điều áp cơ học không dùng điện, phù hợp cho môi trường khắc nghiệt, dễ cháy nổ hoặc các khu vực không thể cấp nguồn điện ổn định.

Van PIR-1S DN32 được ứng dụng rộng rãi trong các hệ thống hơi trung tâm, nhà máy thực phẩm, dệt may, và các dây chuyền sản xuất sấy, hấp hoặc tiệt trùng. Thiết kế gọn, cấu tạo chắc chắn và cơ chế điều áp ổn định giúp van vận hành an toàn, bền bỉ trong thời gian dài.

Xem đầy đủ các sản phẩm: van giảm áp.

Cấu tạo tổng quan

Cấu tạo của van YNV PIR-1S DN32 được tối ưu hóa để làm việc trong môi trường hơi nóng có áp suất cao. Thân van làm từ gang dẻo (Ductile Iron) chịu được nhiệt độ lên đến 220°C, bên trong các chi tiết quan trọng như đĩa, trục và màng đều được chế tạo từ inox 304, đảm bảo độ bền và khả năng chống ăn mòn. Lò xo chịu nhiệt giúp điều chỉnh lực đàn hồi chính xác, cho phản hồi điều áp nhanh và ổn định. Phần nắp van có tay xoay điều chỉnh cơ học, dễ thao tác và không yêu cầu dụng cụ đặc biệt.

Kết nối ren PT 1 1/4” giúp van dễ dàng lắp đặt vào hệ thống ống hơi tiêu chuẩn, đồng thời đảm bảo độ kín cao nhờ cấu trúc ren tinh và vật liệu chịu nhiệt tốt. Toàn bộ thiết kế được tính toán để hạn chế rung động và tiếng ồn khi vận hành, đảm bảo dòng hơi lưu thông mượt mà.

Thành phần	Vật liệu	Chức năng
Thân van (Body)	Gang dẻo (Ductile Iron)	Chịu nhiệt, chịu áp lực cao, bảo vệ bộ điều áp
Đĩa van (Disc)	Inox 304	Điều tiết lưu lượng và đảm bảo độ kín khi đóng
Màng điều áp (Diaphragm)	Inox 304	Phản ứng áp suất đầu ra, điều khiển vị trí đĩa van
Trục (Stem)	Inox 304	Kết nối giữa màng và đĩa, truyền lực ổn định
Lò xo (Spring)	Thép chịu nhiệt	Tạo lực đối kháng, duy trì cân bằng áp suất
Tay điều chỉnh (Adjustment Cap)	Thép hoặc inox	Điều chỉnh thủ công áp suất đầu ra
Kết nối (Connection)	Ren PT 1 1/4”	Ren tiêu chuẩn, kín khít, dễ lắp đặt

Cấu trúc DN32 có lưu lượng lớn hơn các model nhỏ hơn, cho phép kiểm soát áp suất ổn định ở các nhánh chính của hệ thống hơi. Thiết kế van giúp hơi di chuyển tuyến tính, giảm tổn thất năng lượng và tránh hiện tượng tụ áp gây rung ống.

Nguyên lý hoạt động

Van giảm áp YNV PIR-1S DN32 hoạt động dựa trên cơ chế cân bằng giữa áp suất đầu ra và lực đàn hồi của lò xo. Khi áp suất hơi đầu ra vượt quá mức cài đặt, áp lực đẩy màng van lên khiến đĩa van hạ xuống, thu hẹp tiết diện dòng chảy, làm giảm áp. Khi áp suất giảm, lò xo đẩy màng van trở lại, mở rộng cửa lưu thông, tăng áp suất trở lại giá trị ổn định. Chu kỳ này diễn ra liên tục giúp áp suất đầu ra luôn duy trì ở mức mong muốn.

     ┌───────────────┐
     │   TAY XOAY    │
     │ (Adjust Cap)  │
     └────┬──────────┘
          │
        (Lò xo)
          │
     ┌────▼──────┐
     │  Màng van │ ← Cảm nhận áp suất đầu ra
     └────┬──────┘
          │
      ┌───▼───┐
      │  Đĩa  │  ← Điều tiết dòng hơi nóng
      └───┬───┘
          │
   →→→→→  Dòng hơi nước  →→→→→

Cơ chế tác động trực tiếp giúp van phản hồi nhanh và hoạt động ổn định mà không cần bất kỳ bộ điều khiển phụ nào. Ưu điểm của cơ chế này là ít hỏng hóc, ít bảo trì và thích hợp cho hệ thống hơi có tải thay đổi liên tục.

Ưu điểm nổi bật

1. Chịu nhiệt và áp suất cao

PIR-1S DN32 có thể làm việc ở 220°C, áp suất đầu vào tới 10 kgf/cm², phù hợp với nồi hơi và hệ thống phân phối hơi chính.

2. Cơ cấu điều áp nhanh, ổn định

Màng inox phản ứng tức thời với biến động áp suất, giúp van giữ mức áp đầu ra ổn định mà không gây rung lắc.

3. Kết cấu bền, vật liệu cao cấp

Thân gang dẻo và chi tiết inox giúp chống ăn mòn, hạn chế biến dạng khi làm việc liên tục ở nhiệt độ cao.

4. Không cần điện năng

Van hoạt động hoàn toàn bằng cơ học, an toàn và tiết kiệm chi phí vận hành, đặc biệt trong môi trường có nguy cơ cháy nổ.

5. Dễ bảo trì, tuổi thọ cao

Thiết kế đơn giản, dễ tháo lắp để vệ sinh hoặc thay thế linh kiện, giúp kéo dài tuổi thọ sử dụng.

Ứng dụng tiêu biểu

Trong hệ thống hơi trung tâm, van PIR-1S DN32 được dùng để giảm áp tại đầu ra nồi hơi hoặc trước các thiết bị gia nhiệt.

Trong nhà máy thực phẩm, van duy trì áp suất ổn định cho quy trình hấp, sấy và khử trùng, đảm bảo an toàn thực phẩm.

Trong ngành dệt may, PIR-1S DN32 đảm bảo áp suất hơi đồng đều cho máy là, máy ép hoặc buồng sấy.

Trong hệ thống HVAC, van giúp ổn định áp suất hơi cung cấp cho bộ trao đổi nhiệt hoặc máy tạo ẩm.

Trong ứng dụng PCCC hơi, van điều chỉnh áp suất hơi cấp cho hệ thống phun hoặc làm nóng đường ống chống đông.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch đường ống và kiểm tra tình trạng van trước khi lắp đặt, đảm bảo không có cặn bẩn hoặc dầu mỡ.

Bước 2: Lắp van theo đúng chiều dòng chảy được khắc trên thân. Dùng băng tan chịu nhiệt để đảm bảo kín khít tại mối nối.

Bước 3: Siết ren đều tay, tránh lệch tâm hoặc siết quá chặt để không làm hỏng ren.

Bước 4: Sau khi lắp, mở nhẹ nguồn hơi để kiểm tra rò rỉ và tiến hành điều chỉnh áp suất đầu ra bằng tay xoay.

Bước 5: Theo dõi đồng hồ áp suất, tinh chỉnh đến khi đạt áp ổn định, sau đó khóa cố định tay điều chỉnh.

Bước 6: Bảo trì định kỳ 6 tháng/lần: kiểm tra màng, lò xo và các chi tiết kim loại. Làm sạch bằng hơi hoặc dung dịch chuyên dụng để đảm bảo phản hồi nhanh và ổn định.

Kết luận: Van giảm áp YNV PIR-1S DN32 là giải pháp điều áp hơi nước an toàn và hiệu quả cho hệ thống công nghiệp. Với độ bền cao, khả năng chịu nhiệt, hoạt động ổn định và dễ bảo trì, sản phẩm này đáp ứng tốt các yêu cầu khắt khe của ngành sản xuất và năng lượng hiện đại.
