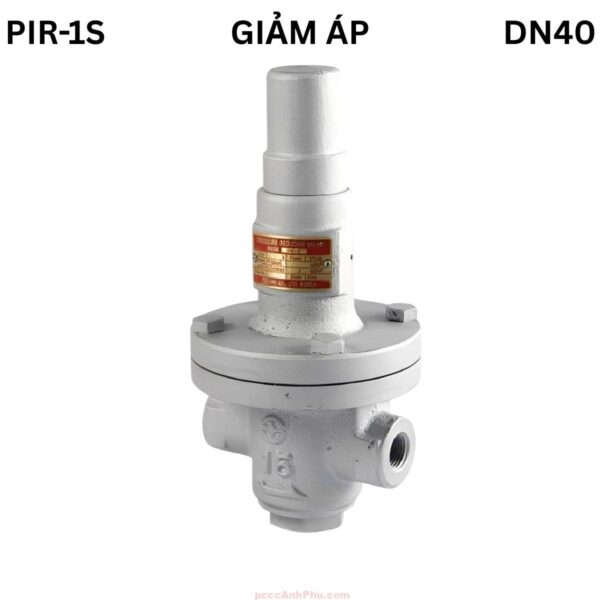

Van giảm áp YNV PIR-1S DN40

Van giảm áp YNV PIR-1S DN40

Van giảm áp YNV PIR-1S DN40 là dòng van điều áp hơi nước tác động trực tiếp (Direct Acting Type) cao cấp do hãng YNV – Hàn Quốc sản xuất. Với kích thước DN40 (PT 1 1/2”), van hoạt động hiệu quả trong môi trường hơi nóng có nhiệt độ lên đến 220°C và áp suất đầu vào 10 kgf/cm². Thiết bị được thiết kế nhằm duy trì áp suất ổn định, giảm rủi ro quá áp và bảo vệ các thiết bị trong hệ thống hơi công nghiệp. Van PIR-1S DN40 thích hợp sử dụng tại các khu vực phân phối hơi chính, nhà máy thực phẩm, dệt nhuộm, sấy công nghiệp và hệ thống HVAC có quy mô trung bình đến lớn.

Đây là dòng van hoạt động hoàn toàn cơ học, không sử dụng điện, mang lại sự an toàn, ổn định và hiệu suất cao trong quá trình vận hành. Thiết kế chắc chắn, vật liệu chịu nhiệt và chống ăn mòn giúp van hoạt động bền bỉ ngay cả trong điều kiện áp suất biến thiên mạnh.

Xem đầy đủ các sản phẩm: valve giảm áp.

Cấu tạo tổng quan

Cấu tạo của van YNV PIR-1S DN40 được thiết kế để đáp ứng điều kiện áp suất cao và nhiệt độ lớn trong hệ thống hơi công nghiệp. Thân van được chế tạo từ gang dẻo (Ductile Iron) phủ sơn epoxy chống oxy hóa, các chi tiết bên trong như đĩa, trục và màng đều làm bằng inox 304 nhằm tăng tuổi thọ và khả năng chịu nhiệt. Lò xo đàn hồi được chế tạo từ thép chịu nhiệt cao, giúp duy trì áp lực điều chỉnh ổn định và bền vững theo thời gian.

Kết nối ren PT 1 1/2” cho phép lắp đặt dễ dàng vào hệ thống ống hơi tiêu chuẩn. Cấu trúc bên trong tuyến tính, đường dẫn hơi được tối ưu để giảm tổn thất áp suất và hạn chế rung khi vận hành ở lưu lượng lớn.

Cấu trúc DN40 giúp tăng lưu lượng hơi qua van mà vẫn đảm bảo độ ổn định áp suất cao. Thiết kế vững chắc, các chi tiết cơ khí được gia công chính xác giúp van hoạt động êm ái, giảm tiếng ồn và hạn chế tổn thất năng lượng.

Nguyên lý hoạt động

Van giảm áp YNV PIR-1S DN40 hoạt động dựa trên sự cân bằng áp lực giữa đầu vào và đầu ra thông qua lực đàn hồi của lò xo. Khi áp suất đầu ra tăng vượt giá trị cài đặt, áp lực hơi đẩy màng van lên, làm đĩa van hạ xuống và thu hẹp tiết diện dòng chảy để giảm áp. Khi áp suất giảm, lò xo đẩy màng van trở lại, mở rộng tiết diện, cho phép tăng áp suất trở lại mức ổn định. Quá trình này diễn ra liên tục, đảm bảo áp suất đầu ra luôn duy trì ổn định và chính xác.

     ┌───────────────┐
     │   TAY XOAY    │
     │ (Adjust Cap)  │
     └────┬──────────┘
          │
        (Lò xo)
          │
     ┌────▼──────┐
     │  Màng van │ ← Cảm nhận áp suất đầu ra
     └────┬──────┘
          │
      ┌───▼───┐
      │  Đĩa  │  ← Điều tiết dòng hơi nóng
      └───┬───┘
          │
   →→→→→  Dòng hơi nước  →→→→→

Cơ chế tác động trực tiếp giúp van phản hồi nhanh, hoạt động ổn định mà không cần bộ pilot phụ. Cấu trúc cơ học đơn giản giúp giảm chi phí bảo trì và nâng cao độ tin cậy trong các hệ thống hơi công nghiệp có tải thay đổi liên tục.

Ưu điểm nổi bật

1. Chịu nhiệt độ và áp suất cao

Van PIR-1S DN40 có thể hoạt động liên tục ở 220°C và áp suất 10 kgf/cm², lý tưởng cho hệ thống hơi áp cao và các ứng dụng truyền nhiệt công nghiệp.

2. Cơ chế điều áp nhanh, chính xác

Màng inox phản hồi tức thời với biến thiên áp suất, giúp duy trì đầu ra ổn định, giảm hiện tượng dao động và tiếng ồn.

3. Thiết kế cơ học bền vững

Thân gang dẻo và chi tiết inox giúp van có khả năng chịu lực và chống ăn mòn tối ưu, đảm bảo tuổi thọ dài hạn.

4. Không cần năng lượng ngoài

Van hoạt động hoàn toàn bằng cơ học, phù hợp với môi trường có nguy cơ cháy nổ hoặc không có nguồn điện ổn định.

5. Dễ bảo trì, thay thế linh hoạt

Cấu trúc đơn giản giúp việc vệ sinh và kiểm tra van nhanh chóng. Các bộ phận có thể tháo rời dễ dàng để bảo dưỡng định kỳ.

Ứng dụng tiêu biểu

Trong hệ thống hơi trung tâm, van PIR-1S DN40 được lắp tại các nhánh phân phối chính để điều chỉnh áp suất hơi trước khi cấp cho thiết bị tiêu thụ.

Trong nhà máy thực phẩm, van giữ ổn định áp suất hơi cho dây chuyền hấp, tiệt trùng, sấy và nấu, đảm bảo hiệu quả sản xuất và an toàn vệ sinh.

Trong ngành dệt nhuộm, PIR-1S DN40 đảm bảo áp suất hơi đồng đều cho máy ép, máy là và các thiết bị gia nhiệt.

Trong hệ thống HVAC, van giúp duy trì áp suất hơi ổn định cho bộ trao đổi nhiệt, tăng hiệu quả tiết kiệm năng lượng.

Trong hệ thống PCCC hơi, van được lắp tại đầu cấp để hạ áp cho mạng phân phối hơi, bảo vệ thiết bị và đường ống an toàn tuyệt đối.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra van và đường ống, loại bỏ tạp chất và đảm bảo hệ thống sạch trước khi lắp đặt.

Bước 2: Lắp van theo chiều dòng chảy được đánh dấu trên thân, sử dụng băng tan chịu nhiệt để đảm bảo kín khít tại mối nối ren.

Bước 3: Siết chặt vừa phải, tránh quá lực gây nứt thân hoặc hỏng ren. Đặt van theo phương thẳng đứng để đảm bảo vận hành chính xác.

Bước 4: Sau khi lắp, mở nhẹ nguồn hơi để kiểm tra rò rỉ. Nếu hệ thống kín, tiến hành điều chỉnh áp suất bằng tay xoay trên nắp van.

Bước 5: Theo dõi đồng hồ áp suất đầu ra, tinh chỉnh đến khi đạt giá trị mong muốn. Cố định tay điều chỉnh khi đạt áp ổn định.

Bước 6: Thực hiện bảo trì định kỳ 6 tháng/lần: vệ sinh các chi tiết, kiểm tra màng, lò xo, và đĩa van để đảm bảo phản ứng điều áp chính xác.

Kết luận: Van giảm áp YNV PIR-1S DN40 là lựa chọn hàng đầu cho hệ thống hơi công nghiệp yêu cầu độ ổn định và an toàn cao. Với cấu tạo vững chắc, vật liệu chịu nhiệt, hoạt động cơ học chính xác và khả năng vận hành lâu dài, sản phẩm mang lại hiệu quả năng lượng và độ tin cậy vượt trội cho các ứng dụng hơi hiện đại.
