Van giảm áp Yoshitake GP-1000 DN100

Van giảm áp Yoshitake GP-1000 DN100

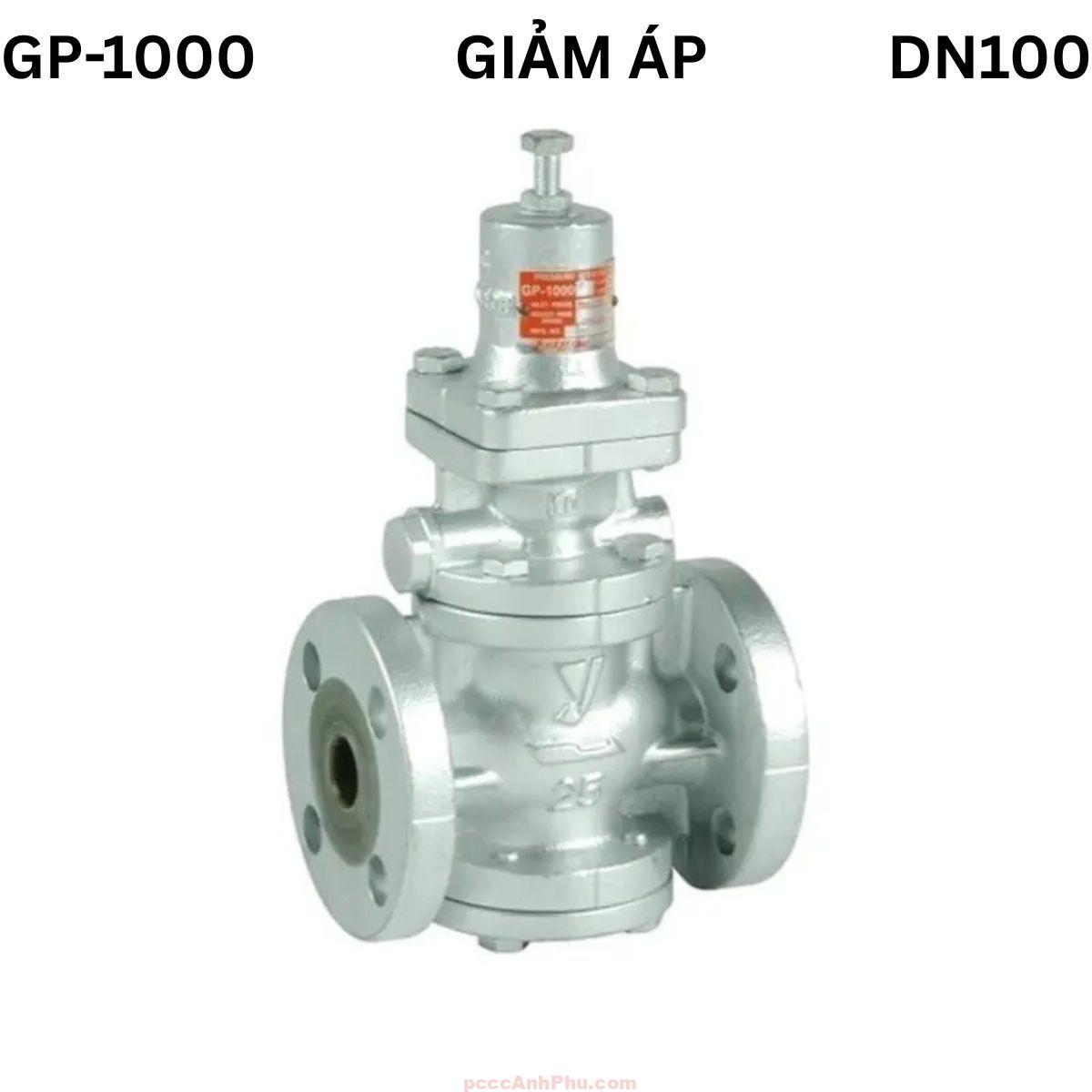

Van giảm áp Yoshitake GP-1000 DN100 là model có kích thước lớn nhất trong dòng van điều áp hơi nóng GP-1000 do Yoshitake Nhật Bản sản xuất. Với kích thước DN100 (4 inch), van được thiết kế chuyên dụng cho các hệ thống hơi trung tâm, nhà máy năng lượng, dây chuyền sản xuất công nghiệp có lưu lượng hơi lớn và yêu cầu điều áp ổn định, chính xác. Cấu trúc cơ học tự vận hành giúp thiết bị hoạt động an toàn, tiết kiệm năng lượng và không cần nguồn điện.

Thân van được đúc bằng gang cầu FCD450 phủ epoxy chống ăn mòn, cụm đĩa và màng điều khiển bằng inox SUS304 có khả năng chịu nhiệt 220°C và áp suất 16 bar. Thiết kế lò xo đàn hồi có độ ổn định cao giúp van phản ứng nhanh với biến động áp suất, giữ áp đầu ra ổn định trong giới hạn ±0.1 bar. Model GP-1000 DN100 là lựa chọn tiêu chuẩn cho các hệ thống hơi công nghiệp quy mô lớn tại Việt Nam.

Xem đầy đủ các sản phẩm: van giảm áp

Cấu tạo tổng quan

Van Yoshitake GP-1000 DN100 được cấu tạo dạng màng điều khiển (diaphragm type) với cơ cấu lò xo đàn hồi và hệ thống đường cân bằng giúp phản ứng nhanh và ổn định. Mỗi chi tiết được thiết kế chính xác để đảm bảo độ bền, độ kín và khả năng làm việc liên tục trong môi trường hơi nóng áp cao.

Thành phần	Vật liệu	Chức năng
Thân van (Body)	Gang cầu FCD450	Chịu áp, giữ cấu trúc chính và bảo vệ cụm cơ cấu bên trong.
Nắp van (Cover)	Gang đúc phủ epoxy	Bảo vệ cụm lò xo và màng, đảm bảo độ kín hơi tuyệt đối.
Đĩa van (Disc)	Inox SUS304	Điều tiết lưu lượng hơi, chịu mài mòn và ăn mòn hóa học.
Màng điều khiển (Diaphragm)	Inconel / SUS	Phản ứng áp suất đầu ra, truyền lực tới đĩa van để điều chỉnh.
Lò xo điều chỉnh (Spring)	Thép hợp kim chịu nhiệt	Tạo lực cân bằng duy trì áp suất ra ổn định.
Trục dẫn (Spindle)	SUS304	Kết nối màng và đĩa, đảm bảo chuyển động chính xác.
Gioăng làm kín (Gasket)	PTFE / Graphite	Ngăn rò hơi, chịu nhiệt và áp suất cao.
Đường cân bằng (Balance port)	Đồng	Giảm áp ngược, tăng độ nhạy điều chỉnh.
Ốc chỉnh áp (Adjust screw)	Thép mạ kẽm	Dùng để cài đặt áp suất đầu ra mong muốn.

Nguyên lý hoạt động

Van GP-1000 DN100 hoạt động dựa trên sự cân bằng giữa áp suất hơi đầu ra và lực đàn hồi của lò xo điều chỉnh. Khi áp suất đầu ra giảm, lò xo đẩy màng xuống khiến đĩa van mở rộng cho hơi đi qua. Khi áp suất đạt đến giá trị đặt, áp lực hơi đẩy màng lên khiến đĩa van khép lại, giảm lưu lượng hơi. Quá trình lặp lại liên tục, giữ cho áp suất đầu ra ổn định ngay cả khi áp đầu vào dao động mạnh.

Đường cân bằng bên trong thân van giúp triệt tiêu áp ngược, tạo độ phản ứng êm và chính xác. Cơ chế điều khiển cơ học hoàn toàn không phụ thuộc điện năng, giúp van hoạt động an toàn trong môi trường nhiệt độ cao, độ ẩm lớn hoặc khu vực có nguy cơ cháy nổ. Độ chính xác điều áp cao khiến GP-1000 DN100 luôn là lựa chọn hàng đầu trong công nghiệp hơi trung tâm.

Ưu điểm nổi bật

Yoshitake GP-1000 DN100 nổi bật với độ bền, độ chính xác và hiệu suất ổn định. Thân gang cầu dày chịu lực tốt, bề mặt phủ epoxy chống ăn mòn và rỉ sét. Màng và đĩa inox có độ đàn hồi cao, chịu được áp suất và nhiệt độ khắc nghiệt. Cấu trúc modul hóa giúp tháo lắp nhanh chóng, thuận tiện khi bảo dưỡng mà không cần tháo đường ống.

Van hoạt động tự động, độ sai lệch áp suất đầu ra nhỏ ±0.1 bar, vận hành êm, không rung, không gây tiếng ồn. Thiết kế Nhật Bản chính xác đến từng chi tiết giúp van duy trì tuổi thọ hàng chục năm. Đây là thiết bị điều áp hơi công nghiệp có độ tin cậy cao, được tin dùng tại hàng nghìn nhà máy trên toàn cầu.

Ứng dụng tiêu biểu

GP-1000 DN100 được ứng dụng trong các hệ thống hơi trung tâm, nhà máy điện, khu công nghiệp, hệ thống HVAC và dây chuyền gia nhiệt. Trong nhà máy thực phẩm, van giữ áp ổn định cho buồng hấp, sấy và tiệt trùng. Trong ngành dệt, van điều chỉnh áp suất hơi cho máy nhuộm, đảm bảo nhiệt độ và màu vải đồng đều. Trong nhà máy điện, van ổn định áp hơi cho bộ trao đổi nhiệt, giúp giảm hao hụt năng lượng.

Với kích thước DN100, van thường được lắp tại tuyến ống chính hoặc trạm phân phối hơi trung tâm, nơi yêu cầu lưu lượng lớn và áp suất ổn định cao. Hiệu suất điều áp chính xác, độ bền cao và thiết kế an toàn giúp Yoshitake GP-1000 DN100 trở thành lựa chọn lý tưởng cho hệ thống hơi công nghiệp hiện đại.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị hệ thống. Làm sạch đường ống và xả bỏ hoàn toàn nước ngưng trước khi lắp đặt. Kiểm tra hướng dòng hơi trên thân van để đảm bảo lắp đúng chiều từ áp cao sang áp thấp. Lắp sai hướng có thể khiến van phản ứng chậm và mất ổn định áp suất.

Bước 2: Lựa chọn vị trí lắp đặt. Van nên đặt ở đoạn ống thẳng, tránh gần co hoặc cút gấp. Hướng lắp tiêu chuẩn là thẳng đứng, đầu ra hướng lên hoặc ngang. Không lắp van ở vị trí thấp hơn đường ống chính để tránh tích tụ nước ngưng trong thân van.

Bước 3: Lắp bộ lọc và bẫy hơi. Trước van cần có bộ lọc hơi (strainer) để ngăn tạp chất và rỉ sét đi vào buồng điều khiển. Dưới đường ống nên bố trí bẫy hơi (steam trap) để xả nước ngưng, đảm bảo hơi khô và ổn định. Hơi ẩm hoặc cặn bẩn là nguyên nhân chính gây hư hỏng màng và giảm tuổi thọ van.

Bước 4: Kết nối và điều chỉnh áp suất. Sử dụng mặt bích tiêu chuẩn JIS 10K để kết nối van với hệ thống. Sau khi lắp đặt, mở dần nguồn hơi và quan sát đồng hồ áp suất. Dùng tua vít xoay vít chỉnh trên nắp van: xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Điều chỉnh chậm rãi cho đến khi đạt áp mong muốn và để van hoạt động vài phút để ổn định.

Bước 5: Kiểm tra vận hành. Quan sát sự ổn định của áp suất đầu ra và tiếng hoạt động của van. Nếu có rung hoặc tiếng va nhẹ, kiểm tra lại độ khô của hơi và tình trạng bộ lọc. Khi hệ thống ổn định, ghi nhận thông số áp suất ra làm mốc hiệu chuẩn cho các lần vận hành sau.

Bước 6: Bảo dưỡng định kỳ. Kiểm tra van sau mỗi sáu tháng hoạt động. Tháo nắp, vệ sinh cụm màng, lò xo và đĩa. Thay gioăng nếu có dấu hiệu mòn hoặc chai cứng. Khi ngừng vận hành dài ngày, xả hết áp suất trong đường ống và che chắn tránh ẩm. Bảo trì đúng quy trình giúp Yoshitake GP-1000 DN100 duy trì độ chính xác điều áp và tuổi thọ vượt 10 năm.
