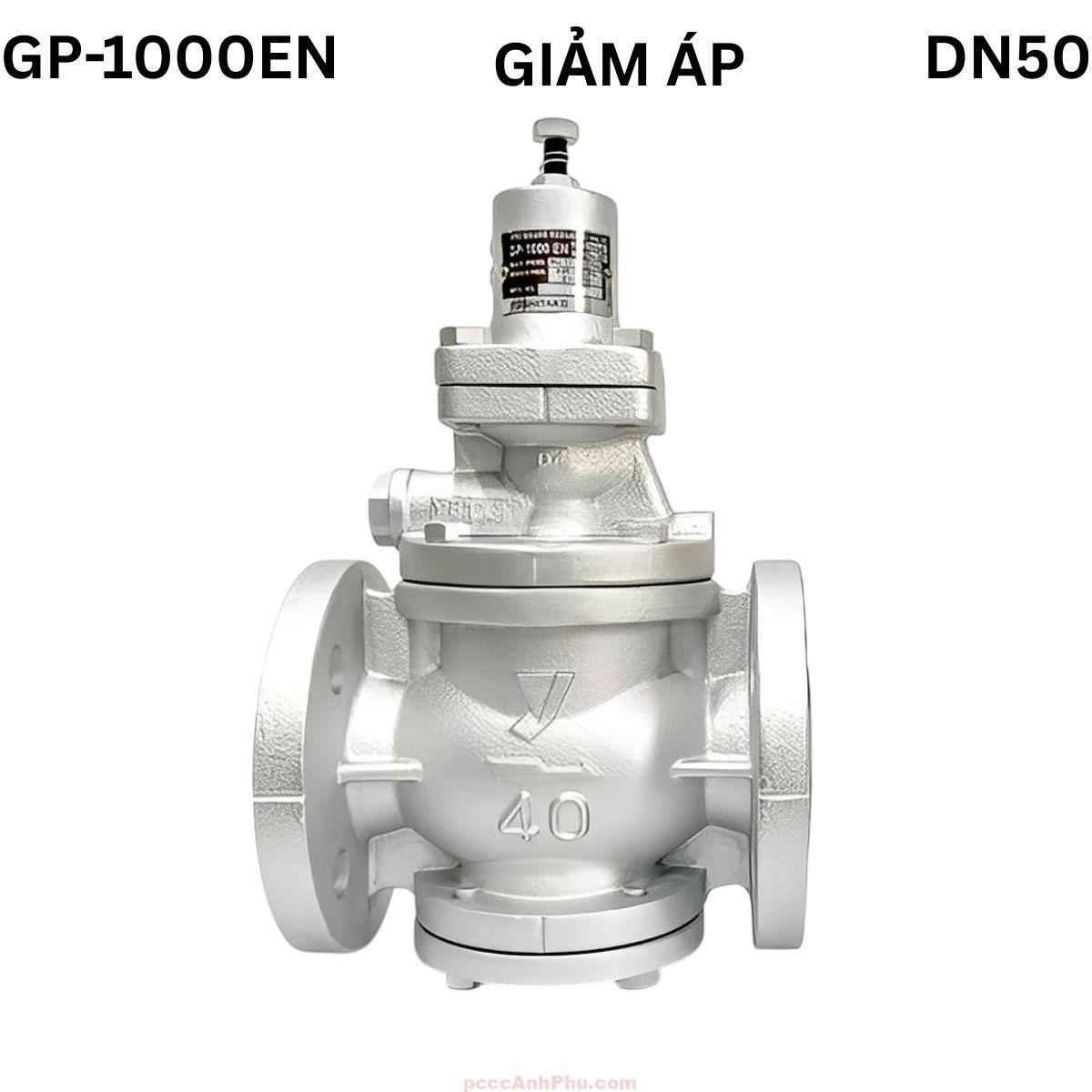

Van giảm áp Yoshitake GP-1000EN DN50

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-1000EN DN50 là dòng van điều áp cơ học cỡ trung, dùng cho hệ thống hơi bão hòa, khí nén và nước nóng công nghiệp. Van vận hành theo cơ chế pilot-piston điều khiển gián tiếp, giữ áp suất đầu ra ổn định trong dải 0.05 – 0.9 MPa, chịu áp đầu vào tới 1.0 MPa và nhiệt độ 220 °C. Với độ chính xác cao, phản hồi nhanh và cấu trúc chắc chắn, sản phẩm phù hợp cho các tuyến hơi trung tâm và dây chuyền gia nhiệt yêu cầu điều áp liên tục.

Thân van bằng gang dẻo đúc dày kết hợp pittông và ghế van inox chống mài mòn, giúp làm việc bền bỉ trong điều kiện áp cao. Model DN50 là kích thước tiêu chuẩn phổ biến trong hệ thống hơi công nghiệp, được lắp tại các trạm phân phối, cụm sấy hoặc bộ trao đổi nhiệt. Kết nối mặt bích PN16 giúp lắp đặt an toàn, kín khít và dễ bảo trì.

Xem đầy đủ các sản phẩm: valve điều áp.

Cấu tạo tổng quan

Yoshitake GP-1000EN DN50 gồm thân van chịu áp, pittông điều tiết, ghế van inox, lò xo chỉnh áp và trục chỉnh. Tất cả chi tiết đều được chế tạo chính xác để giảm ma sát, tăng độ nhạy điều áp và bảo đảm kín khít ở nhiệt độ cao. Kết cấu mô-đun rời giúp bảo trì, thay thế thuận tiện mà không cần tháo rời toàn bộ đường ống.

Nguyên lý hoạt động

Khi hơi cao áp đi vào, pittông chịu lực đẩy từ áp suất và lực nén lò xo điều chỉnh. Hai lực này luôn ở trạng thái cân bằng, giữ pittông ở vị trí mở phù hợp để tạo áp suất đầu ra ổn định. Khi áp ra tăng vượt cài đặt, pittông nâng lên làm giảm tiết diện dòng hơi; khi áp ra giảm, pittông hạ xuống mở rộng cửa van để bù lưu lượng. Cơ chế phản hồi này diễn ra liên tục, duy trì áp suất ổn định mà không cần nguồn năng lượng phụ.

SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-1000EN DN50
 ┌──────────────────────────────────────────────┐
 │                HƠI ÁP CAO (INLET)           │
 │                       │                     │
 │                       ▼                     │
 │               ┌───────────────┐             │
 │               │   PITTÔNG     │◄─────┐      │
 │               │ (PISTON)      │      │      │
 │               └──────┬────────┘      │      │
 │                      │               │      │
 │               GHẾ VAN INOX           │      │
 │                      │               │      │
 │                  HƠI RA (OUTLET)─────┘      │
 │                                              │
 │            ▲ Phản hồi áp suất ra             │
 │            │                                │
 │         Lò xo điều chỉnh                    │
 │         (Set spring)                        │
 └──────────────────────────────────────────────┘

Cấu trúc pittông kín cho phép điều áp ổn định, giảm rung và đảm bảo dòng chảy êm. Nhờ khả năng phản hồi nhanh và thiết kế chính xác, van giữ được áp suất ra gần như không đổi khi tải thay đổi đột ngột trong hệ thống hơi.

Ưu điểm nổi bật

Độ chính xác cao: Giữ áp ra ổn định trong phạm vi sai số nhỏ, phù hợp cho hệ thống hơi yêu cầu áp chuẩn.

Chịu nhiệt, chịu áp tốt: Hoạt động bền ở 220 °C và áp suất tới 1.0 MPa.

Kín khít tuyệt đối: Ghế van inox đạt chuẩn ANSI Class IV, rò rỉ gần như bằng 0 %.

Dễ vận hành: Thiết kế đơn giản, thao tác chỉnh áp dễ, bảo trì nhanh.

Phản hồi nhanh: Pittông nhẹ, ma sát thấp, điều chỉnh tức thời khi áp biến động.

Tiết kiệm năng lượng: Giảm tổn thất áp suất, ổn định nhiệt độ, nâng hiệu suất truyền hơi.

Ứng dụng tiêu biểu

Yoshitake GP-1000EN DN50 được ứng dụng phổ biến trong các tuyến hơi chính và trạm phân phối của nhà máy dệt, thực phẩm, dược phẩm, hóa chất và điện tử. Van giúp ổn định áp suất cấp hơi cho các thiết bị tiêu thụ như bộ trao đổi nhiệt, nồi hấp, máy sấy, đảm bảo nhiệt độ đồng đều và hạn chế sốc áp. Nhờ khả năng điều áp cơ học chính xác, GP-1000EN DN50 góp phần giảm hao phí năng lượng và tăng tuổi thọ toàn bộ thiết bị hạ lưu.

Ngoài ra, van còn được dùng trong hệ thống khí nén hoặc nước nóng có yêu cầu điều chỉnh áp tự động. Với cấu trúc kim loại bền, độ kín cao và phản hồi nhanh, sản phẩm phù hợp cho các trạm điều áp trung gian hoặc khu vực sản xuất có tải thay đổi liên tục. GP-1000EN DN50 là lựa chọn tin cậy cho các mạng hơi công nghiệp cần độ ổn định và an toàn vận hành dài hạn.

Hướng dẫn lắp đặt và vận hành

Bước 1: Lắp đúng chiều mũi tên trên thân van, đảm bảo hướng dòng hơi chuẩn.

Bước 2: Làm sạch đường ống, loại bỏ nước ngưng và tạp chất trước khi lắp.

Bước 3: Đặt gioăng graphite giữa hai mặt bích PN16, siết bu-lông chéo đều.

Bước 4: Mở nguồn hơi từ từ, điều chỉnh vít nắp van đến khi đạt áp ra yêu cầu.

Bước 5: Kiểm tra độ ổn định sau 10 phút, tinh chỉnh nhẹ nếu cần.

Bước 6: Bảo dưỡng định kỳ 6 tháng/lần: vệ sinh pittông, thay gioăng và kiểm tra lò xo.

Thực hiện đúng quy trình giúp van giảm áp Yoshitake GP-1000EN DN50 vận hành ổn định, duy trì áp suất chính xác và tăng tuổi thọ cho toàn bộ hệ thống hơi công nghiệp.
