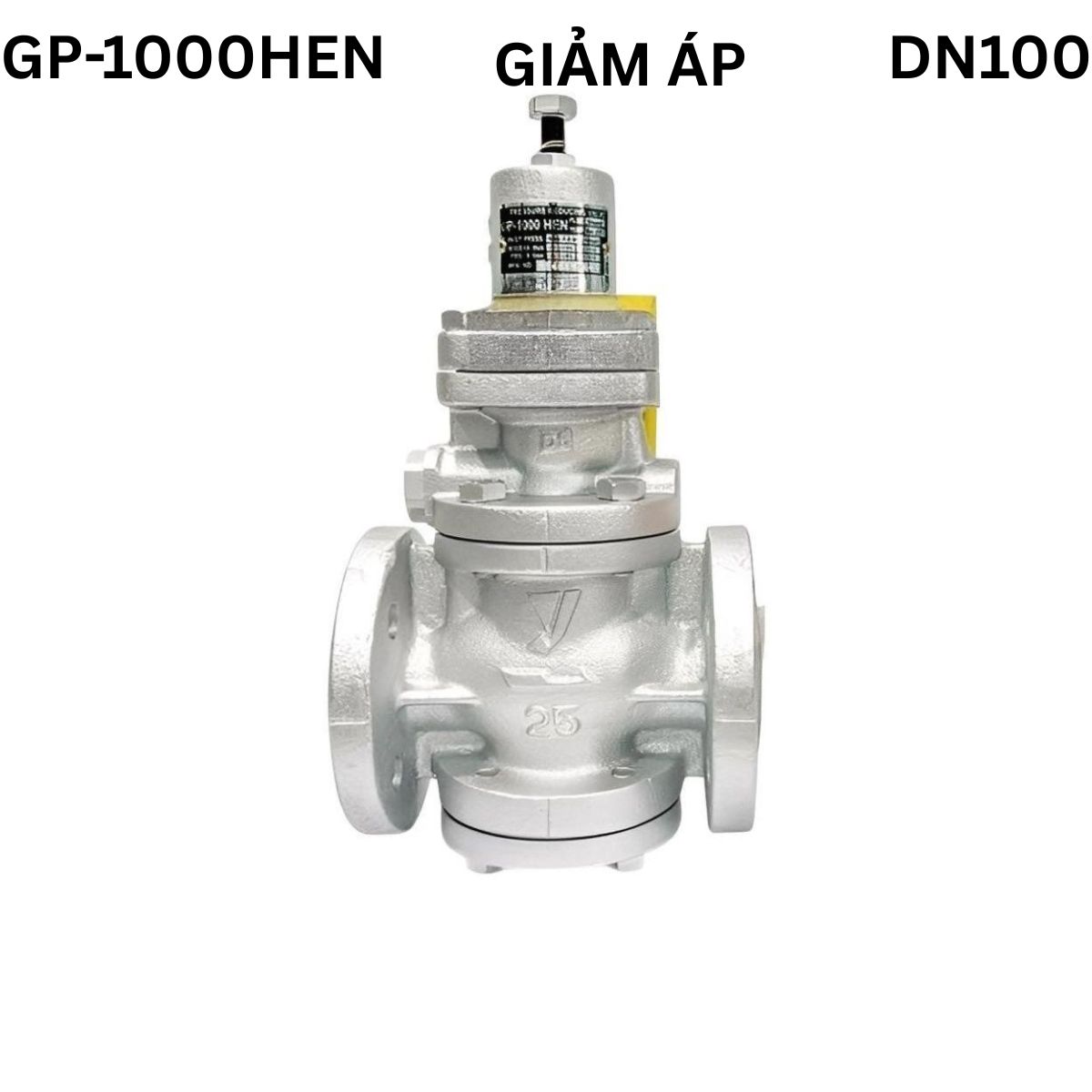

Van giảm áp Yoshitake GP-1000HEN DN100

Van giảm áp Yoshitake GP-1000HEN DN100

Van giảm áp Yoshitake GP-1000HEN DN100 là model công suất lớn nhất trong dòng van điều áp hơi kiểu pilot hai tầng của Yoshitake Nhật Bản. Với kích thước DN100 (4 inch), van được thiết kế cho hệ thống hơi trung tâm có lưu lượng cao, yêu cầu điều chỉnh áp suất ổn định và chính xác trong phạm vi áp lớn. Đây là dòng van chuyên dụng cho trạm phân phối hơi, lò hơi công nghiệp và hệ thống sấy – gia nhiệt công nghiệp cỡ lớn.

Thân van làm bằng gang cầu FCD chịu áp 1.6 MPa, phần tiếp xúc hơi như van chính, pilot, piston, xi lanh và màng đều bằng inox SUS304, giúp van chịu nhiệt đến 220°C và chống ăn mòn tối đa. Cấu trúc pilot độc lập giúp phản ứng điều áp nhanh, duy trì áp suất đầu ra ổn định với sai số nhỏ hơn ±0.05 MPa, ngay cả khi lưu lượng và áp đầu vào thay đổi đột ngột.

Xem đầy đủ các sản phẩm: van giảm áp

Cấu tạo tổng quan

Yoshitake GP-1000HEN DN100 gồm hai tầng điều khiển: pilot và van chính. Cụm pilot kiểm soát áp suất ra, truyền tín hiệu đến piston – xi lanh inox để mở hoặc đóng van chính. Thiết kế này giúp giữ áp suất đầu ra ổn định, ngay cả khi tải thay đổi lớn. Van tích hợp sẵn lưới lọc hơi 60 mesh bằng inox giúp ngăn bụi, bảo vệ bộ phận pilot, đảm bảo độ chính xác lâu dài.

Thành phần	Vật liệu	Chức năng
Thân van (Body)	Gang cầu FCD	Chịu áp suất cao, bảo vệ cụm pilot và khoang piston.
Van chính (Main valve)	Inox SUS304	Điều tiết hơi chính theo tín hiệu điều khiển từ pilot.
Van pilot (Pilot valve)	Inox SUS304	Điều chỉnh áp suất đầu ra, phản ứng nhanh với biến động tải.
Piston & Xi lanh	Inox SUS304	Chuyển động tuyến tính chính xác, giúp đóng mở mượt.
Màng điều khiển	Inox SUS304	Duy trì cân bằng áp lực giữa pilot và hơi ra.
Lò xo điều chỉnh	Thép hợp kim	Tạo lực đàn hồi ổn định, bù chênh lệch áp suất.
Lưới lọc hơi	Inox 60 mesh	Giữ sạch khoang pilot, ngăn cặn bẩn.
Kết nối mặt bích	EN PN25	Kết nối chắc chắn, kín khít, chuẩn châu Âu.

Nguyên lý hoạt động

GP-1000HEN DN100 hoạt động theo cơ chế điều áp hai tầng. Khi áp suất đầu ra thấp hơn giá trị cài đặt, pilot mở để hơi điều khiển đi vào khoang piston, đẩy piston xuống, mở rộng van chính. Khi áp suất đạt mức mong muốn, pilot đóng lại, piston nâng lên, van chính khép dần, duy trì áp suất ra ổn định. Chu trình này diễn ra liên tục và tự động, đảm bảo áp ra không bị dao động.

Nhờ cấu trúc pilot – piston độc lập, van phản ứng cực nhanh và chính xác. Màng inox và xi lanh giúp giảm ma sát, chống rung áp và loại bỏ hiện tượng búa nước. Cấu trúc kim loại hoàn toàn chịu nhiệt và áp cao, thích hợp cho các hệ thống hơi trung tâm có lưu lượng lớn và yêu cầu điều áp nghiêm ngặt.

Ưu điểm nổi bật

Yoshitake GP-1000HEN DN100 nổi bật với độ chính xác điều áp cao, độ rò cực thấp và khả năng phản ứng nhanh với thay đổi tải. Tỷ lệ giảm áp đạt đến 20:1, chênh áp tối thiểu chỉ 0.05 MPa, đảm bảo áp ra ổn định trong mọi điều kiện vận hành. Cấu trúc inox SUS304 chống ăn mòn, chịu nhiệt tốt, thích hợp cho hơi ẩm và môi trường khắc nghiệt.

Thân gang cầu FCD dày, phủ epoxy chống oxy hóa giúp tăng tuổi thọ, hạn chế han gỉ. Van vận hành êm, không gây va đập, không cần nguồn điện, tiết kiệm năng lượng và chi phí vận hành. Cấu trúc mặt bích EN PN25 cho phép thay thế trực tiếp các van châu Âu cùng kích thước, không cần thay đổi đường ống hoặc vị trí lắp đặt.

Ứng dụng tiêu biểu

GP-1000HEN DN100 được sử dụng trong các hệ thống hơi công nghiệp cỡ lớn như nhà máy năng lượng, thực phẩm, hóa chất, dệt nhuộm, và nhà máy điện. Trong hệ thống năng lượng, van duy trì áp suất ổn định cho trạm hơi trung tâm và bộ trao đổi nhiệt chính. Trong nhà máy thực phẩm, van điều chỉnh áp hơi cho nồi hấp, buồng tiệt trùng, và máy sấy công nghiệp. Trong lĩnh vực dệt nhuộm, DN100 được lắp ở tuyến hơi chính, đảm bảo nhiệt độ ổn định cho toàn dây chuyền.

Ngoài ra, GP-1000HEN DN100 còn được ứng dụng trong các hệ thống HVAC công nghiệp, nhà máy hóa chất và dây chuyền sản xuất có lưu lượng hơi lớn. Thiết kế chắc chắn, độ chính xác cao và khả năng chịu nhiệt giúp van vận hành ổn định trong môi trường áp cao liên tục, đảm bảo an toàn và hiệu suất tối đa.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị hệ thống. Làm sạch đường ống, loại bỏ cặn và nước ngưng. Kiểm tra hướng mũi tên trên thân van để đảm bảo hơi đi đúng chiều từ áp cao sang áp thấp. Lắp ngược chiều sẽ khiến van hoạt động sai và gây rung áp.

Bước 2: Lựa chọn vị trí lắp đặt. Lắp van tại đoạn ống thẳng, tránh gần co hoặc cút. Hướng lắp chuẩn là thẳng đứng, tay chỉnh pilot hướng lên. Dành không gian xung quanh để dễ bảo dưỡng và điều chỉnh khi vận hành.

Bước 3: Bố trí bộ lọc và bẫy hơi. Dù có lưới lọc tích hợp, vẫn nên gắn thêm strainer trước van để ngăn cặn lớn. Ở vị trí thấp, lắp bẫy hơi (steam trap) để xả nước ngưng, giúp hơi khô và áp suất ổn định.

Bước 4: Kết nối và điều chỉnh áp suất. Kết nối van bằng mặt bích EN PN25. Sau khi lắp, mở nhẹ nguồn hơi để xả khí. Dùng tua vít xoay vít pilot: xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Điều chỉnh từ từ đến khi đạt áp mong muốn.

Bước 5: Kiểm tra vận hành. Theo dõi áp suất đầu ra, đảm bảo ổn định, không dao động. Nếu có tiếng rung, kiểm tra bộ lọc và độ khô của hơi. Khi hệ thống ổn định, ghi lại giá trị để làm chuẩn vận hành.

Bước 6: Bảo dưỡng định kỳ. Kiểm tra lưới lọc, piston và pilot sau mỗi sáu tháng. Thay gioăng khi có dấu hiệu mòn hoặc rò. Khi hệ thống ngừng dài ngày, xả áp toàn bộ và che chắn chống ẩm. Bảo dưỡng đúng chu kỳ giúp Yoshitake GP-1000HEN DN100 vận hành bền bỉ, chính xác và an toàn trong nhiều năm liên tục.
