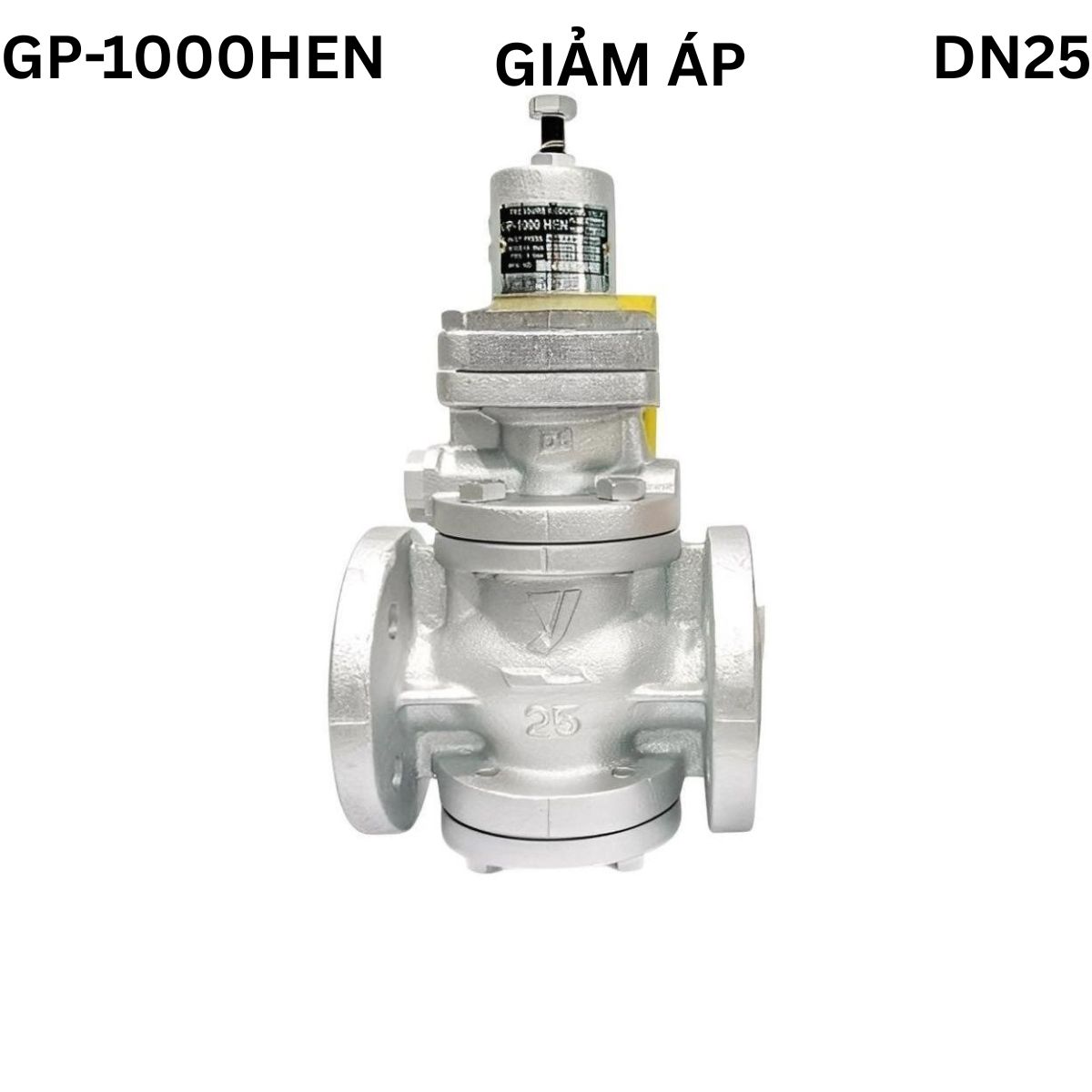

Van giảm áp Yoshitake GP-1000HEN DN25

Van giảm áp Yoshitake GP-1000HEN DN25

Van giảm áp Yoshitake GP-1000HEN DN25 là thiết bị điều áp hơi công nghiệp cao cấp của Nhật Bản, thuộc dòng van pilot hai tầng chính xác cao. Với kích thước DN25 (1 inch), van được thiết kế để duy trì áp suất đầu ra ổn định trong các hệ thống hơi trung áp có lưu lượng lớn hơn, đảm bảo vận hành an toàn, tiết kiệm năng lượng và ổn định quá trình gia nhiệt hoặc sấy hơi trong sản xuất công nghiệp.

Thân van được đúc bằng gang cầu FCD chịu áp suất đầu vào tối đa 1.6 MPa, đĩa và van pilot bằng inox SUS304 chịu nhiệt 220°C. Toàn bộ cụm piston, xi lanh và màng điều khiển đều làm từ thép không gỉ, giúp van chống ăn mòn, vận hành êm và tuổi thọ trên 10 năm. Cơ cấu pilot độc lập cho phép phản ứng nhanh, kiểm soát áp ra chính xác với sai số cực thấp.

Xem đầy đủ các sản phẩm: van giảm áp

Cấu tạo tổng quan

Yoshitake GP-1000HEN DN25 có kết cấu gồm van chính, van pilot, piston, xi lanh, màng điều khiển và lò xo cân bằng. Van pilot nhận tín hiệu áp suất hơi đầu ra và điều khiển piston của van chính, đảm bảo áp suất duy trì ở giá trị ổn định. Lưới lọc hơi 60 mesh được tích hợp trong thân giúp bảo vệ bề mặt điều chỉnh và giảm hư hại do cặn bẩn.

Nguyên lý hoạt động

Van GP-1000HEN DN25 vận hành theo nguyên lý điều áp hai tầng. Van pilot điều khiển hơi đi vào khoang piston của van chính. Khi áp suất đầu ra thấp hơn giá trị đặt, van pilot mở, hơi đi qua piston làm van chính mở rộng. Khi áp suất ra đạt giá trị cài đặt, van pilot đóng lại, piston di chuyển lên, làm van chính khép dần để duy trì áp ổn định. Chu trình khép kín này đảm bảo điều áp chính xác và nhanh chóng.

Nhờ cơ cấu pilot tách biệt và màng điều khiển inox, van phản ứng nhanh với thay đổi lưu lượng, không gây rung áp hay búa nước. Cấu trúc cơ học của GP-1000HEN DN25 giúp duy trì áp ra ổn định ngay cả trong hệ thống có tải dao động liên tục.

Ưu điểm nổi bật

Yoshitake GP-1000HEN DN25 có độ ổn định điều áp vượt trội với tỷ lệ giảm áp 20:1, chênh áp tối thiểu 0.05 MPa. Cấu trúc pilot độc lập giúp phản ứng nhanh, tránh tình trạng dao động áp khi tải thay đổi. Toàn bộ chi tiết tiếp xúc hơi đều bằng inox SUS304, đảm bảo khả năng chống ăn mòn và chịu nhiệt cao, phù hợp môi trường vận hành khắc nghiệt.

Van có khả năng thay thế trực tiếp các model châu Âu nhờ kích thước mặt bích EN PN25. Độ rò chỉ 0.01 % lưu lượng danh định giúp tiết kiệm năng lượng đáng kể. Cấu tạo chắc chắn, bảo dưỡng dễ dàng, ít chi tiết chuyển động giúp chi phí vận hành thấp và độ tin cậy cao trong thời gian dài.

Ứng dụng tiêu biểu

Van giảm áp GP-1000HEN DN25 được ứng dụng rộng rãi trong các hệ thống hơi của nhà máy thực phẩm, dệt nhuộm, hóa chất và năng lượng. Trong nhà máy thực phẩm, van duy trì áp suất cho nồi hấp, thiết bị sấy hoặc buồng tiệt trùng. Trong công nghiệp dệt, van giữ ổn định áp cho máy nhuộm, giúp sản phẩm đạt màu đều và tiết kiệm nhiên liệu. Trong hệ thống năng lượng và HVAC, van được dùng để giảm áp an toàn cho các tuyến ống chính.

Ngoài ra, DN25 còn được sử dụng trong các trạm điều áp hơi trung tâm, bộ trao đổi nhiệt và dây chuyền sản xuất cần kiểm soát áp chính xác. Cấu trúc pilot hai tầng cho phép vận hành ổn định và độ chính xác cao trong điều kiện áp suất biến động.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị hệ thống. Làm sạch toàn bộ đường ống, loại bỏ cặn và nước ngưng trước khi lắp. Kiểm tra hướng mũi tên trên thân van để lắp đúng chiều hơi từ áp cao sang áp thấp. Nếu lắp ngược, van không điều áp chính xác.

Bước 2: Lựa chọn vị trí lắp đặt. Nên lắp van tại đoạn ống thẳng, tránh gần co hoặc cút. Hướng lắp tiêu chuẩn là thẳng đứng, tay chỉnh hướng lên. Bố trí không gian xung quanh để bảo dưỡng dễ dàng.

Bước 3: Lắp bộ lọc và bẫy hơi. Dù van có lưới lọc tích hợp, nên lắp thêm strainer phía trước để loại bỏ cặn lớn. Đặt bẫy hơi (steam trap) ở điểm thấp để xả nước ngưng, giúp hơi khô và ổn định.

Bước 4: Kết nối và điều chỉnh áp suất. Kết nối van bằng mặt bích EN PN25. Sau khi lắp xong, mở dần nguồn hơi, xả khí và điều chỉnh vít pilot. Xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Điều chỉnh từ từ đến khi đạt áp mong muốn.

Bước 5: Kiểm tra vận hành. Theo dõi đồng hồ áp suất đầu ra, đảm bảo áp ổn định, không dao động. Nếu có tiếng rung, kiểm tra bộ lọc và độ khô của hơi. Khi van hoạt động ổn định, ghi lại giá trị để làm chuẩn vận hành.

Bước 6: Bảo dưỡng định kỳ. Vệ sinh lưới lọc, kiểm tra pilot, piston và màng điều khiển sau mỗi sáu tháng. Thay gioăng khi có dấu hiệu chai hoặc rò. Khi ngừng hệ thống dài ngày, xả áp hoàn toàn và che chắn tránh ẩm. Bảo trì đúng quy trình giúp Yoshitake GP-1000HEN DN25 hoạt động ổn định, duy trì độ chính xác điều áp và tuổi thọ dài lâu.
