Van giảm áp Yoshitake GP-2000 DN32

Giới thiệu sản phẩm

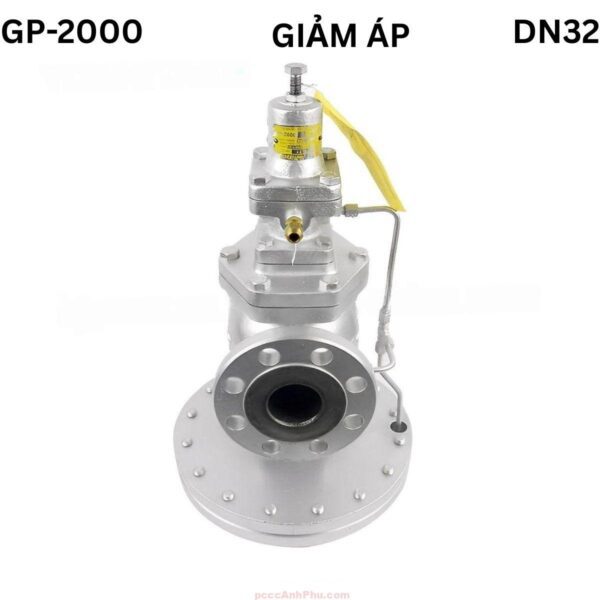

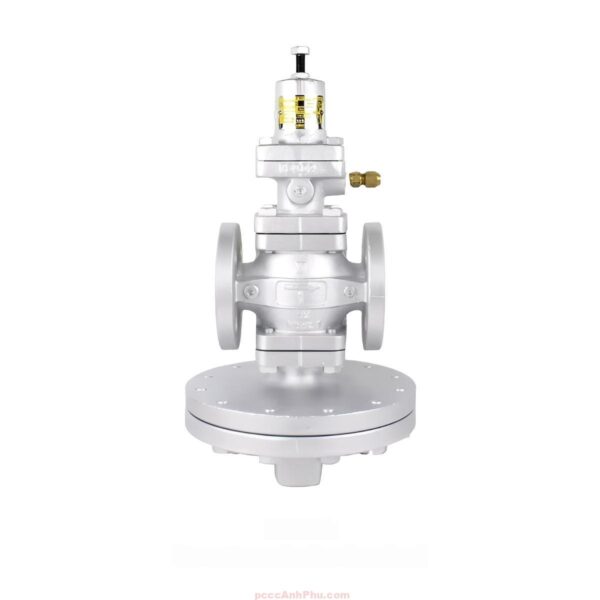

Van giảm áp hơi Yoshitake GP-2000 DN32 là thiết bị điều áp trung cấp trong dải sản phẩm Yoshitake Japan, chuyên dùng cho hệ thống hơi nóng công nghiệp cần độ ổn định áp suất cao. Van hoạt động theo cơ chế pilot-operated diaphragm type, nghĩa là điều khiển gián tiếp qua màng phản hồi áp, bảo đảm phản ứng nhanh và chính xác ngay cả khi lưu lượng biến động lớn.

Sản phẩm có dải áp đầu vào 0.1 – 2.0 MPa và áp đầu ra 0.02 – 1.4 MPa, chịu nhiệt tối đa 220 °C. Kích thước DN32 phù hợp với các đường hơi nhánh công nghiệp, bộ gia nhiệt hoặc cụm thiết bị cần điều áp cục bộ. Thân van bằng gang dẻo, các chi tiết bên trong bằng thép không gỉ, cho độ bền vượt trội và khả năng chịu ăn mòn cao.

Kiểu kết nối mặt bích JIS 10K/20K đảm bảo lắp đặt dễ dàng, độ kín cao và tương thích với nhiều chuẩn đường ống tại Việt Nam. Van được kiểm tra rò rỉ theo chuẩn ANSI Class IV, đảm bảo vận hành an toàn và hiệu suất cao trong thời gian dài.

Xem đầy đủ các sản phẩm: van giảm áp hơi nóng

Cấu tạo tổng quan

Yoshitake GP-2000 DN32 được chế tạo chính xác với cụm thân gang dẻo, van chính, pilot điều khiển, màng phản hồi và ống cảm biến. Tất cả bộ phận được gia công theo chuẩn JIS, chịu nhiệt cao và đảm bảo hoạt động ổn định trong dòng hơi liên tục.

Nguyên lý hoạt động

Van GP-2000 DN32 vận hành dựa trên nguyên lý điều áp gián tiếp. Hơi cao áp đi vào đầu inlet, một phần được dẫn tới buồng pilot điều khiển. Pilot mở một khe nhỏ để hơi tạo áp suất trung gian tác động lên màng. Khi màng bị đẩy xuống, van chính mở, cho hơi đi qua và giảm áp.

Khi áp suất ra vượt mức đặt, áp từ đường cảm biến truyền về pilot, đóng khe điều tiết, giảm hơi vào buồng chính, đưa hệ thống về trạng thái ổn định. Nếu áp giảm, pilot mở lớn hơn, cho nhiều hơi vào màng, van chính mở rộng để tăng lưu lượng. Chu trình này tự động lặp liên tục.

     SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000 DN32
 ┌──────────────────────────────────────────────────────────────┐
 │                      ĐƯỜNG HƠI ÁP CAO (INLET)               │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │   VAN CHÍNH  │                      │
 │                       │ (Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                  │     │
 │                        (OUTLET) ─────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │      VAN PILOT             │              │
 │                 │ (Pilot Control Valve)      │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │   MÀNG    │◄──────ỐNG CẢM BIẾN────┘
 │                       │ (Diaphragm)│
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ thể hiện vòng điều khiển phản hồi khép kín giữa pilot, màng và van chính. Cơ chế này cho phép van tự điều chỉnh áp suất đầu ra mà không cần can thiệp ngoài, đảm bảo áp suất ra ổn định với sai số dưới ±5 %.

Ưu điểm nổi bật

Độ ổn định cao: Màng lớn và cảm biến ngoài giúp van phản ứng nhanh với sự thay đổi áp và lưu lượng, duy trì áp ra ổn định liên tục.

Lưu lượng hiệu quả: Hệ số Cv cao cho phép sử dụng van nhỏ hơn so với đường ống mà vẫn đảm bảo hiệu suất cấp hơi.

Kín khít vượt trội: Van cầu và ghế van gia công chính xác giúp giảm rò rỉ, đạt chuẩn ANSI Class IV về độ kín.

Chống ăn mòn cao: Thép không gỉ dùng cho cụm pilot và màng điều khiển bảo đảm tuổi thọ cao trong môi trường hơi ẩm.

Kết nối chuẩn JIS: Phù hợp hệ ống công nghiệp tại Việt Nam và châu Á, dễ bảo trì, thay thế.

Hiệu suất nhiệt ổn định: Vận hành liên tục ở 220 °C mà vẫn giữ áp chính xác, tăng hiệu quả truyền nhiệt và tiết kiệm năng lượng.

Ứng dụng tiêu biểu

GP-2000 DN32 thường được sử dụng trong các nhánh cấp hơi cho bộ trao đổi nhiệt, nồi hấp, máy sấy hoặc thiết bị gia nhiệt gián tiếp. Van giúp giảm áp ổn định cho các cụm điều khiển tự động và đảm bảo an toàn khi làm việc với hơi nhiệt cao. Trong nhà máy thực phẩm và dệt nhuộm, DN32 được lắp ở các đường hơi phụ để cung áp ổn định cho khu gia nhiệt hoặc nồi hấp.

Hướng dẫn lắp đặt và vận hành

Bước 1: Xác định chiều dòng hơi và hướng mũi tên trên thân van trước khi lắp, đảm bảo đúng flow.

Bước 2: Làm sạch đường ống bằng khí nén hoặc hơi rửa, loại bỏ cặn và rỉ sét để bảo vệ ghế van.

Bước 3: Kết nối van bằng mặt bích JIS 10K/20K, dùng gioăng graphite chịu nhiệt và siết đều bu-lông.

Bước 4: Lắp ống cảm biến áp ở đoạn ống thẳng sau van 1 – 2 m, tránh vị trí gần co gấp hoặc van chặn.

Bước 5: Lắp đồng hồ đo áp ở cả đầu inlet và outlet, mở nguồn hơi từ từ và điều chỉnh vít pilot đến khi đạt áp ra mong muốn.

Bước 6: Bảo dưỡng định kỳ 6 tháng/lần: vệ sinh pilot, màng, ghế van; thay gioăng nếu hao mòn. Sử dụng mỡ chịu nhiệt chuyên dụng cho hơi.

Khi lắp đặt và bảo trì đúng quy trình, van giảm áp Yoshitake GP-2000 DN32 có thể vận hành ổn định hàng chục nghìn giờ, duy trì áp suất ổn định, giảm hao phí hơi và nâng cao tuổi thọ toàn hệ thống hơi nóng công nghiệp.
