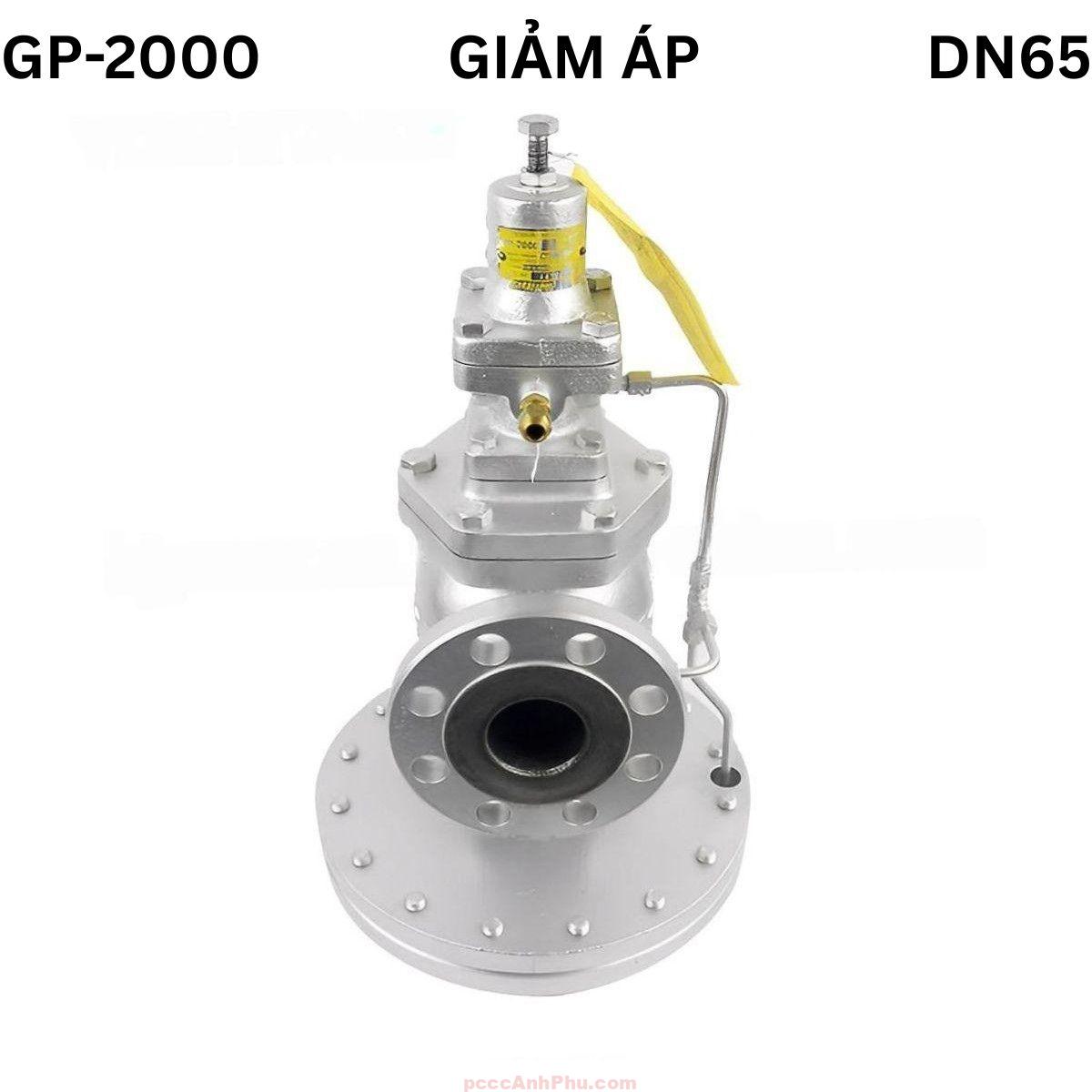

Van giảm áp Yoshitake GP-2000 DN65

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-2000 DN65 là dòng van điều áp công nghiệp cao cấp chuyên dụng cho hệ thống hơi nóng trung áp. Sản phẩm được chế tạo theo công nghệ Nhật Bản, hoạt động theo nguyên lý pilot-operated diaphragm type – điều khiển gián tiếp bằng màng phản hồi, giúp ổn định áp suất đầu ra và tiết kiệm năng lượng đáng kể.

Van làm việc với áp suất đầu vào 0.1 – 2.0 MPa, đầu ra điều chỉnh 0.02 – 1.4 MPa, nhiệt độ tối đa 220 °C. Vật liệu gang dẻo và thép không gỉ đảm bảo khả năng chịu nhiệt, chịu áp và chống ăn mòn trong điều kiện hơi ẩm. DN65 là kích thước trung gian, phù hợp cho đường hơi chính hoặc cụm gia nhiệt vừa và lớn.

Kiểu kết nối mặt bích JIS 10K/20K giúp lắp đặt đơn giản, kín khít và tương thích nhiều hệ thống tiêu chuẩn châu Á. Van được kiểm định nghiêm ngặt theo chuẩn rò rỉ ANSI Class IV, đảm bảo vận hành an toàn và ổn định lâu dài.

Xem đầy đủ các sản phẩm: van giam áp.

Cấu tạo tổng quan

Yoshitake GP-2000 DN65 gồm nhiều cụm chi tiết chính xác phối hợp nhịp nhàng để duy trì áp suất ổn định. Các bộ phận được gia công và thử kín theo tiêu chuẩn JIS nhằm bảo đảm tuổi thọ dài và phản ứng nhanh khi vận hành.

Nguyên lý hoạt động

Van GP-2000 DN65 hoạt động dựa trên nguyên lý điều áp gián tiếp bằng pilot. Hơi cao áp từ đầu vào được dẫn một phần vào buồng pilot. Khi pilot mở, hơi đi qua khe nhỏ tạo áp trung gian đẩy màng đi xuống, làm van chính mở cho hơi đi qua. Khi áp ra tăng đến mức đặt, áp từ đường cảm biến truyền về pilot, khiến pilot đóng dần, giảm lưu lượng hơi vào buồng màng để ổn định áp suất.

Nếu áp suất đầu ra giảm, pilot mở lớn hơn, cho nhiều hơi vào buồng màng, van chính mở rộng để bổ sung lưu lượng. Chu trình này tự lặp liên tục, giúp áp suất đầu ra luôn ổn định và êm dịu.

     SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000 DN65
 ┌──────────────────────────────────────────────────────────────┐
 │                      ĐƯỜNG HƠI ÁP CAO (INLET)               │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │   VAN CHÍNH  │                      │
 │                       │ (Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                  │     │
 │                        (OUTLET) ─────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │      VAN PILOT             │              │
 │                 │ (Pilot Control Valve)      │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │   MÀNG    │◄──────ỐNG CẢM BIẾN────┘
 │                       │ (Diaphragm)│
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ thể hiện vòng phản hồi kín giữa pilot, màng và van chính. Hệ thống tự điều chỉnh áp suất ra nhanh chóng, đảm bảo độ sai số không vượt quá ±5 %. Cơ chế này giúp van vận hành êm ái, giảm rung và tiếng ồn trong đường ống hơi.

Ưu điểm nổi bật

Độ ổn định cao: Màng lớn và cảm biến ngoài cho phản ứng tức thì, giữ áp suất ổn định dù tải biến thiên.

Lưu lượng mạnh mẽ: Thiết kế dòng chảy tối ưu và hệ số Cv cao giúp truyền hơi hiệu quả mà không tăng kích thước van.

Độ kín xuất sắc: Ghế van chính xác và bề mặt inox đạt chuẩn ANSI Class IV, hạn chế rò rỉ và tổn hao nhiệt.

Chống ăn mòn: Pilot, màng và cụm van chính bằng thép không gỉ 304/316 chống rỉ sét trong môi trường hơi ẩm.

Kết nối tiêu chuẩn: Mặt bích JIS 10K/20K phù hợp nhiều hệ ống công nghiệp và dễ bảo trì.

Hiệu suất ổn định: Làm việc liên tục ở 220 °C, duy trì áp suất ra chính xác trong thời gian dài.

Ứng dụng tiêu biểu

GP-2000 DN65 được sử dụng trong các đường hơi chính của nhà máy sản xuất thực phẩm, dệt, hóa chất và công nghiệp nhiệt. Van đảm nhiệm vai trò giảm áp ổn định cho bộ trao đổi nhiệt, nồi hấp, máy sấy và cụm thiết bị gia nhiệt. Trong hệ thống hơi trung tâm, DN65 thường được dùng làm van giảm áp phụ bảo vệ đường ống và thiết bị hạ nguồn.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra chiều mũi tên trên thân van, lắp đặt đúng chiều dòng hơi để tránh hư hại pilot và màng.

Bước 2: Vệ sinh đường ống, loại bỏ cặn và rỉ sét trước khi lắp đặt, đảm bảo bề mặt ghế van sạch.

Bước 3: Lắp van bằng mặt bích JIS 10K/20K, sử dụng gioăng graphite chịu nhiệt, siết đều bu-lông theo đường chéo.

Bước 4: Kết nối ống cảm biến áp ở đoạn ống thẳng sau van 1 – 2 m, tránh gần co hoặc tee để đảm bảo tín hiệu ổn định.

Bước 5: Lắp đồng hồ đo áp cả hai đầu, mở nguồn hơi từ từ và điều chỉnh vít pilot đến khi áp suất đầu ra đạt mức mong muốn.

Bước 6: Kiểm tra định kỳ sáu tháng một lần: vệ sinh pilot, màng, ghế van, thay gioăng nếu hao mòn. Chỉ dùng mỡ chịu nhiệt dành cho hơi để bôi trơn.

Tuân thủ đúng quy trình lắp đặt và bảo dưỡng giúp van giảm áp Yoshitake GP-2000 DN65 vận hành ổn định liên tục trong nhiều năm, duy trì áp suất ổn định, giảm hao phí nhiệt và nâng cao hiệu quả hoạt động toàn hệ thống hơi nóng công nghiệp.
